१. को परिचय LAN-WDM 10mW फाइबर युग्मित लेजर
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

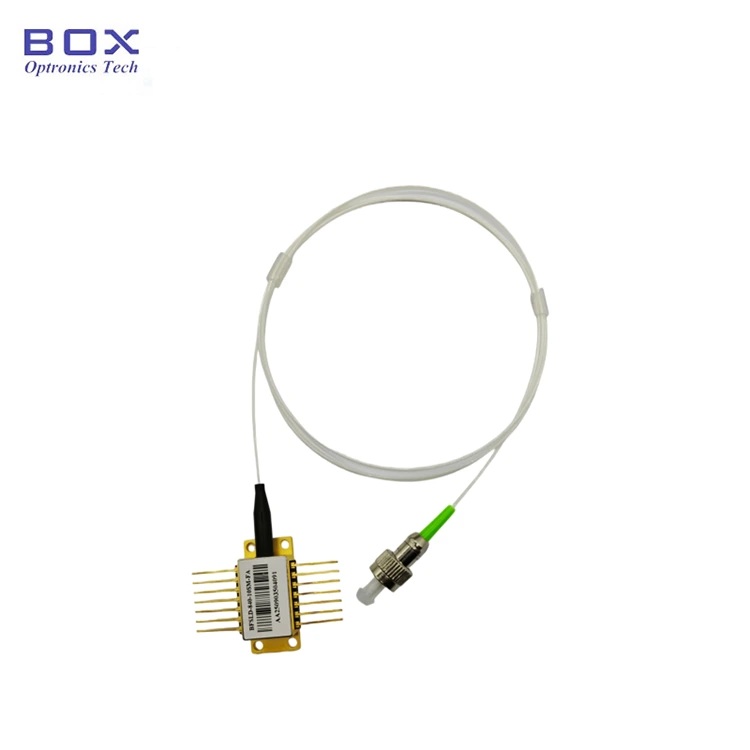

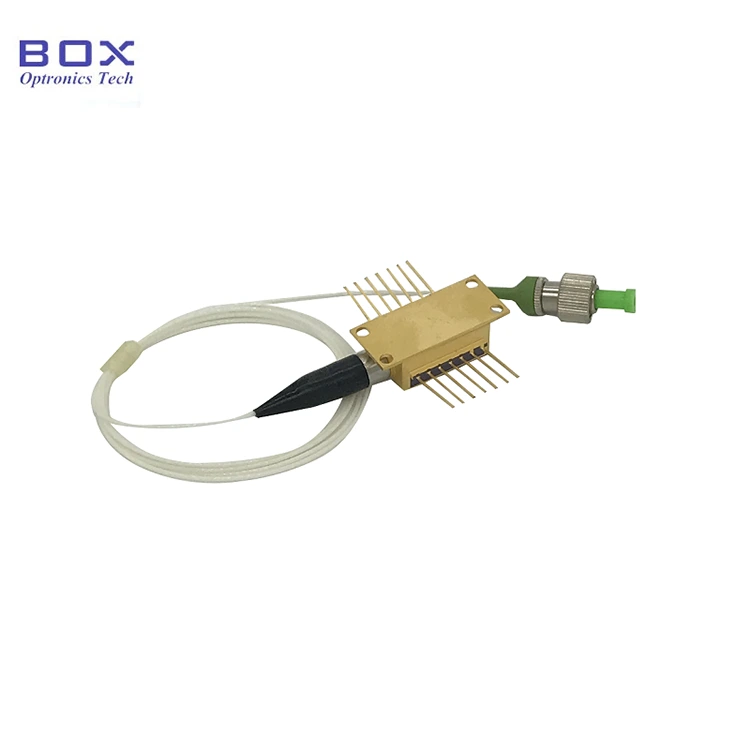

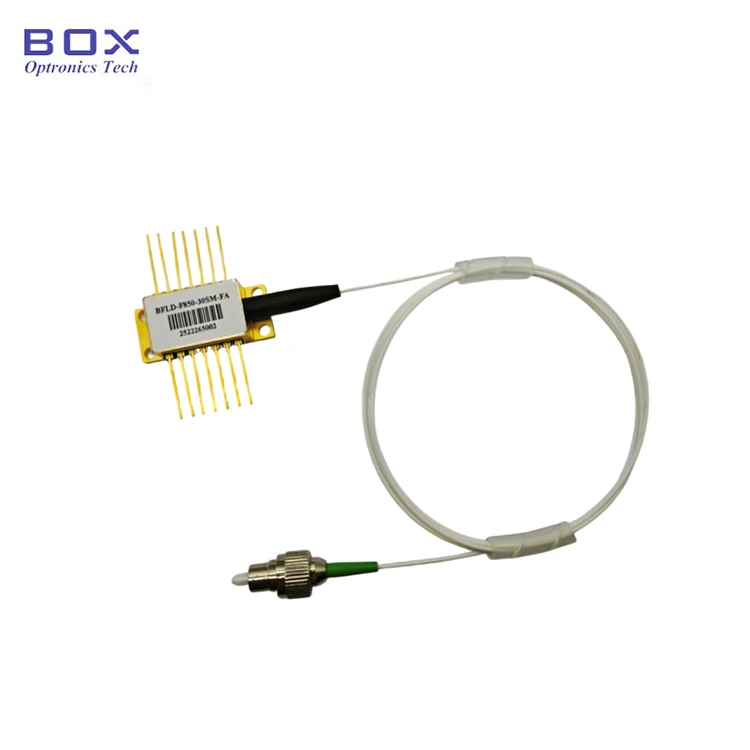

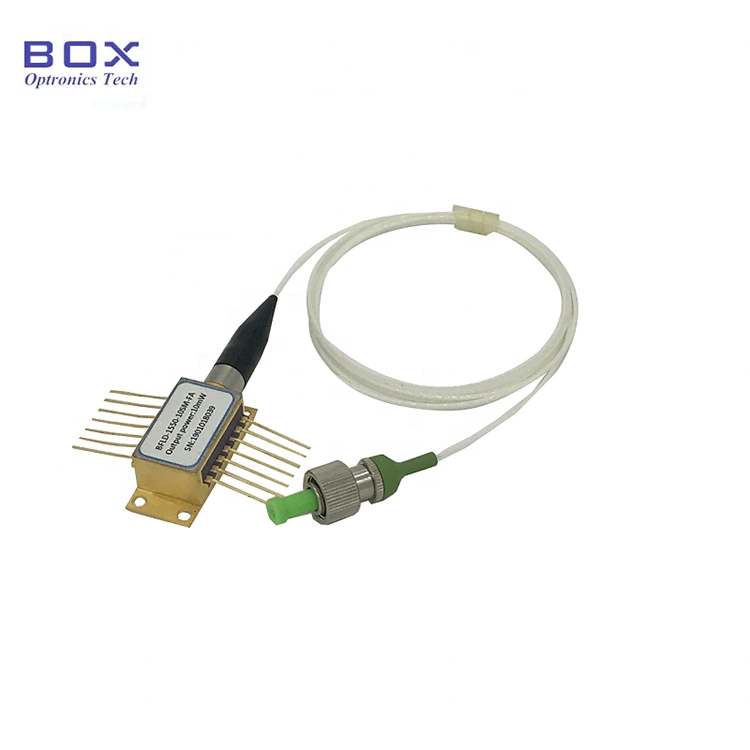

यो एक LAN-WDM 10mW फाइबर कपल्ड लेजर हो उद्योग-मानक 14-पिन बटरफ्लाइ प्याकेज जसले निर्मित TEC एकीकृत गर्दछ, अप्टिकल आइसोलेटर, र थर्मिस्टर। यसले 10mW आउटपुट पावर, +/-1nm सम्मको सुविधा दिन्छ तरंगदैर्ध्य सहिष्णुता, र कम थ्रेसहोल्ड वर्तमान। यो C/DWDM प्रणालीहरूको लागि आदर्श हो, फाइबर अप्टिकल सेन्सर, र लेजर स्रोत अनुप्रयोगहरू।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15～35℃ CW |
λc-1 |
λc |
λc+1 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
TL=15～35℃ CW |
10 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
9 |
13 |
mA |
|
LD फर्वार्ड वर्तमान |
IF |
PF = रेटेड पावर |
- |
80 |
100 |
mA |
|
LD फर्वार्ड भोल्टेज |
VF |
PF = रेटेड पावर |
- |
- |
1.5 |
V |
|
साइड-मोड दमन अनुपात |
SMSR |
CW |
35 |
40 |
- |
dB |
|
अप्टिकल अलगाव |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
dB |
|
उत्तरदायित्व निगरानी गर्नुहोस् |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
उत्तरदायित्व निगरानी गर्नुहोस् स्थिरता |
- |
- |
- |
- |
20 |
% |
|
गाढा वर्तमान निगरानी गर्नुहोस् |
ID |
VPD = 5V |
- |
- |
50 |
nA |
|
TEC वर्तमान |
ITEC |
TL = 25℃, TC = 70℃ |
- |
0.6 |
2.0 |
A |
|
TEC भोल्टेज |
VTEC |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC पावर खपत |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
थर्मिस्टर प्रतिरोध |
RTH |
TC = 25℃ |
9.5 |
10 |
10.5 |
कोहम |
|
थर्मिस्टर बी स्थिर |
BTH |
TC = 25℃ |
- |
3900 |
- |
K |
|
लहर। temp गुणांक |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
nm/℃ |
|
लहर। वर्तमान गुणांक |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● मल्टीक्वान्टम राम्रो (MQW) वितरित-फिडब्याक (DFB) लेजर
● एसएम फाइबर वा PM फाइबर पिगटेल;
● 10mW उत्पादन शक्ति;
● 14-पिन TEC संग BTF प्याकेज, अप्टिकल अलगाव, थर्मिस्टर, र मनिटर PD।
●
C/DWDM प्रणाली;
● लेजर स्रोतहरू
● CATV प्रणाली;
● फाइबर अप्टिकल सेन्सरहरू।
● च्यानल नम्बर र तरंग लम्बाइ
|
च्यानल नं. |
λc(nm) |
च्यानल नं. |
λc(nm) |
च्यानल नं. |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

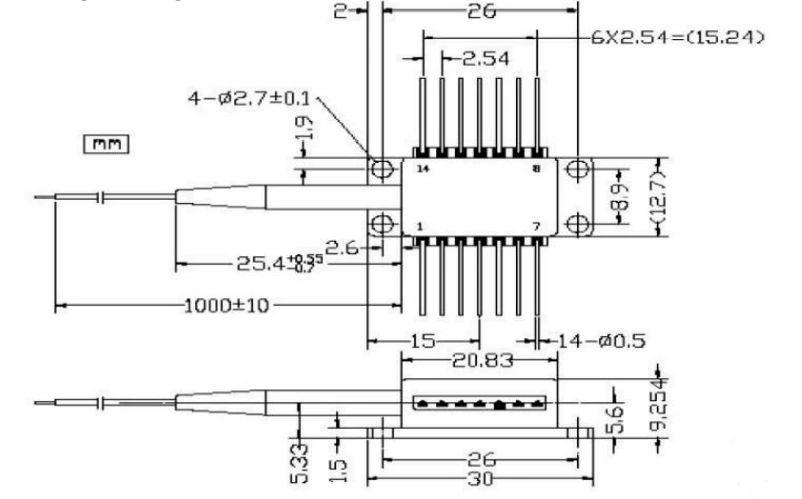

● प्याकेज रेखाचित्र (एकाइ: मिमी):

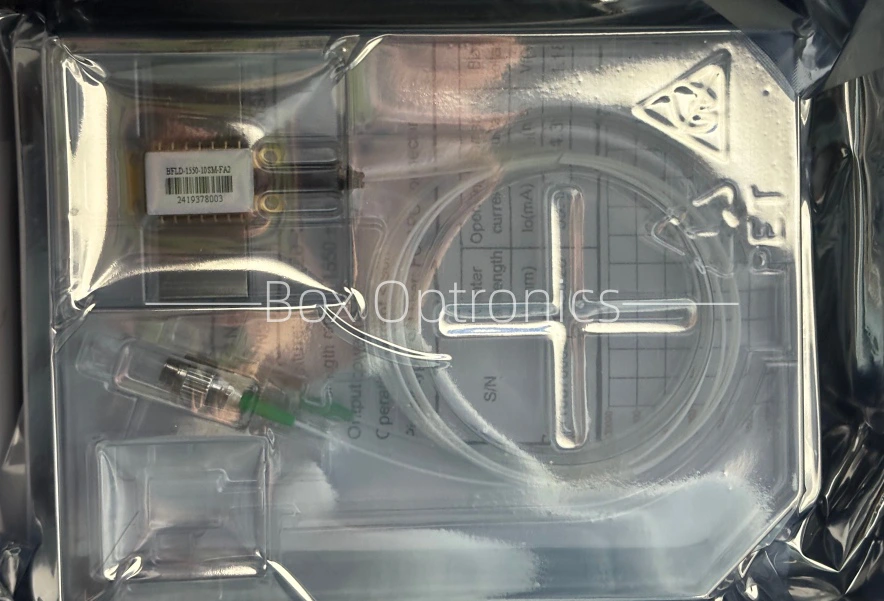

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
LAN-WDM 10mW फाइबर युग्मित लेजर |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर |
LA01:1266.50nm LA02:1271.50nm |
10:10mW अनुकूलित |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै |
FA: FC/APC SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
जस्तै: BFLD-LA13-10SM-FA
(अर्डर जानकारी: LAN-WDM 10mW फाइबर कपल्ड लेजर, 14-पिन बटरफ्लाइ प्याकेज, 1310.50nm, 10mW आउटपुट पावर, SM फाइबर संग, FC/APC कनेक्टर, type1 पिन-आउट)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।

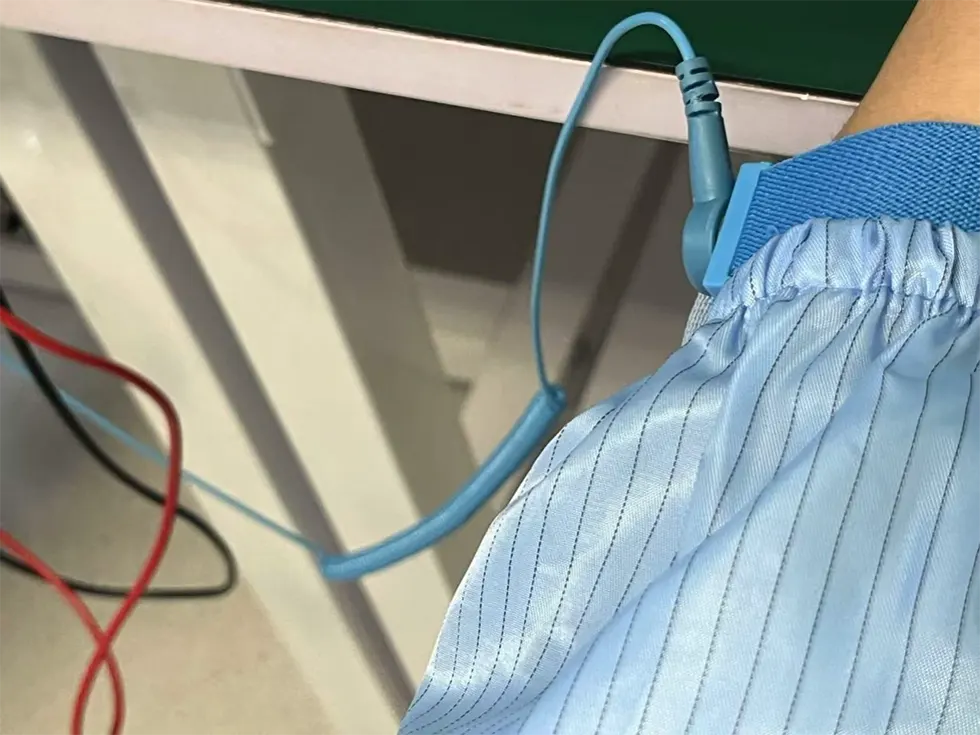

● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● रोक्नको लागि उत्पादनको अपरेटिङ सर्किटको स्थिरता प्रमाणित गर्नुहोस् पल्स करेन्टको कारणले हुने क्षति।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
