1530nm 40mW DFB फाइबर युग्मित लेजर

उत्पादन अवलोकन-1530nm 40mW DFB फाइबर युग्मित लेजर

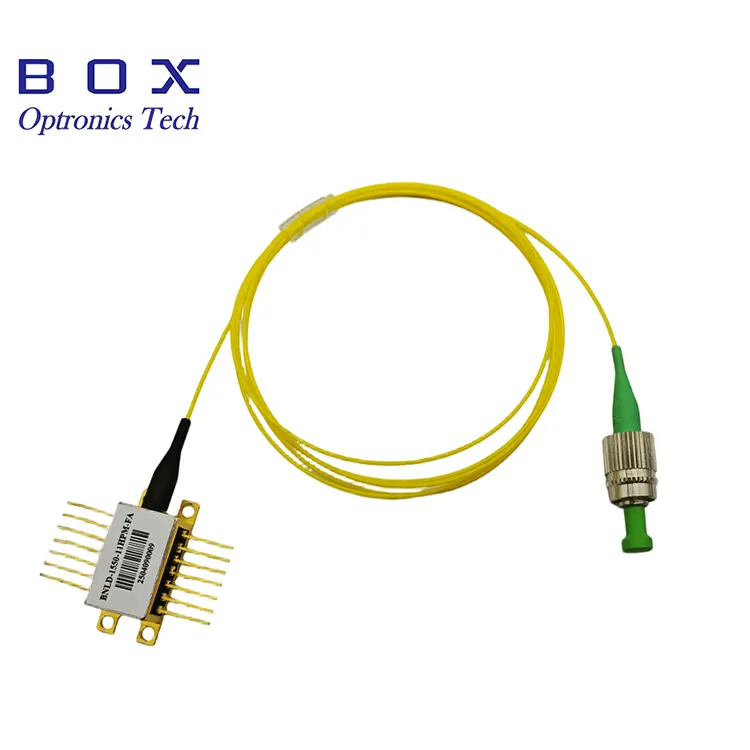

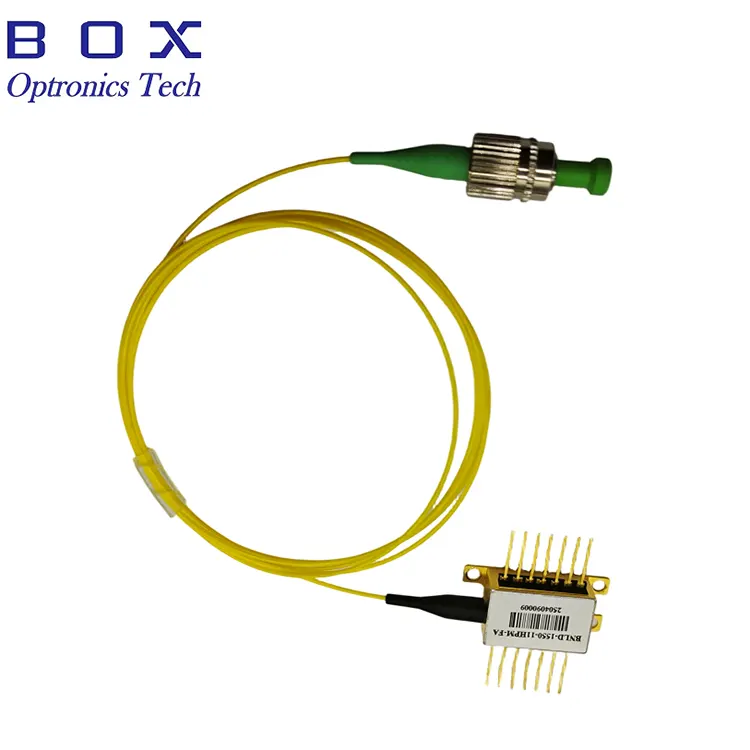

1530nm 40mW DFB फाइबर कपल्ड लेजर (Model BFLD-1530-40SM-FA)  स्थिर, उच्च-शक्ति एकल-मोड अप्टिकल आउटपुट चाहिने अनुप्रयोगहरूको लागि डिजाइन गरिएको उच्च-प्रदर्शन वितरित प्रतिक्रिया लेजर डायोड हो। FC/APC कनेक्टरको साथ एकल-मोड फाइबर मार्फत न्यूनतम 40mW अप्टिकल आउटपुट पावर डेलिभर गर्दै, यो उपकरणले ब्याक-रिफ्लेक्शन रोक्न र स्थिर सञ्चालन सुनिश्चित गर्न निर्मित अप्टिकल आइसोलेटर सुविधा दिन्छ।

सटीक तरंगदैर्ध्य र शक्ति स्थिरीकरणको लागि एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC) र थर्मिस्टरको साथ 14-पिन बटरफ्लाइ प्याकेजमा राखिएको, लेजरले उत्कृष्ट साइड-मोड सप्रेसन अनुपात (≥35dB) र अपरेटिङ तापमान दायराभरि विश्वसनीय प्रदर्शन प्रदान गर्दछ। OC-48 मिल्दो पिनआउटले अवस्थित प्रणाली डिजाइनहरूमा एकीकरणलाई सरल बनाउँछ।

यो लेजर अप्टिकल परीक्षण प्रणालीहरू, उच्च-शक्ति अप्टिकल प्रणालीहरू, फाइबर अप्टिक सेन्सिङ अनुप्रयोगहरू, र स्थिर, उच्च-शक्ति 1530nm लेजर स्रोतहरू चाहिने उपकरणहरूको लागि राम्रोसँग उपयुक्त छ।

मुख्य विशेषताहरू-1530nm 40mW DFB फाइबर कपल्ड लेजर

· उच्च अप्टिकल आउटपुट पावर: 40mW न्यूनतम, 50mW विशिष्ट (SM फाइबर आउटपुट)

· केन्द्र तरंगदैर्ध्य: 1530nm (दायरा: 1527–1533nm)

· उच्च साइड-मोड दमन अनुपात (SMSR): ≥35dB

· ब्याक-रिफ्लेक्शन सुरक्षाको लागि निर्मित अप्टिकल आइसोलेटर

· FC/APC कनेक्टरको साथ एकल-मोड फाइबर पिगटेल

· 14-पिन बटरफ्लाइ प्याकेज एकीकृत TEC र थर्मिस्टरको साथ

· OC-48 पिनआउट सजिलो प्रणाली एकीकरणको लागि उपयुक्त

· पावर निगरानीको लागि एकीकृत मोनिटर फोटोडियोड

· TEC नियन्त्रण मार्फत सटीक तरंगदैर्ध्य र शक्ति स्थिरीकरण

· कम थ्रेसहोल्ड वर्तमान: 20mA सामान्य

· दीर्घकालीन विश्वसनीयताका लागि हर्मेटिक बटरफ्लाइ प्याकेज

विशिष्ट अनुप्रयोगहरू - 1530nm 40mW DFB फाइबर युग्मित लेजर

· अप्टिकल परीक्षण र मापन प्रणाली

· फाइबर अप्टिक सेन्सिङ र वितरित सेन्सिङ अनुप्रयोगहरू

· अप्टिकल एम्पलीफायर बीज लेजरहरू र संकेत स्रोतहरू

· वेभलेन्थ डिभिजन मल्टिप्लेक्सिङ (WDM) प्रणालीहरू

· अप्टिकल संचार परीक्षण उपकरण

· प्रयोगशाला र अनुसन्धान उपकरण

· फोटोनिक घटक विशेषता र परीक्षण

· अप्टिकल स्पेक्ट्रम विश्लेषण र मापन

· औद्योगिक लेजर प्रणाली र OEM एकीकरण

उत्पादन निर्दिष्टीकरण-1530nm 40mW DFB फाइबर युग्मित लेजर

निरपेक्ष अधिकतम मूल्याङ्कन

इलेक्ट्रो-अप्टिकल विशेषताहरू (T = 25°C, IF = IOP)

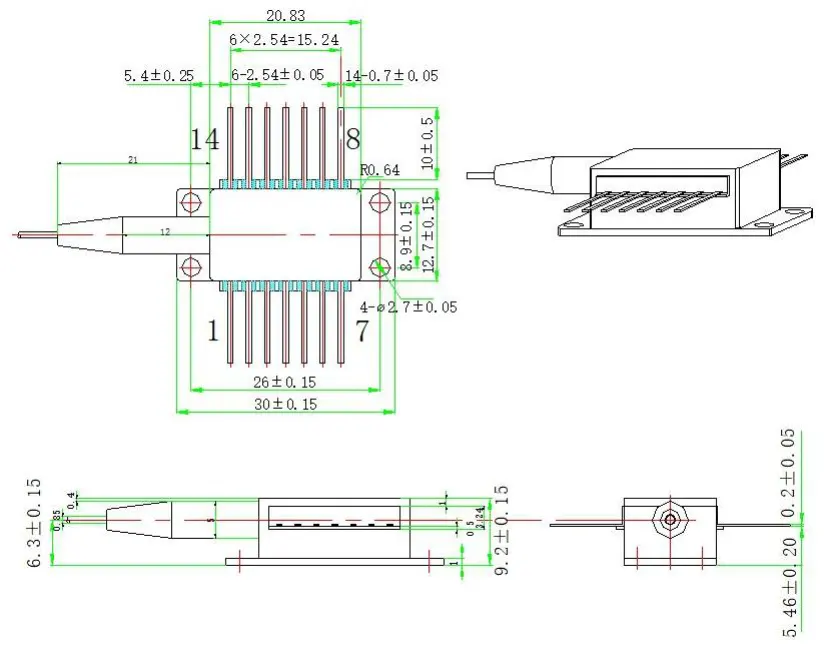

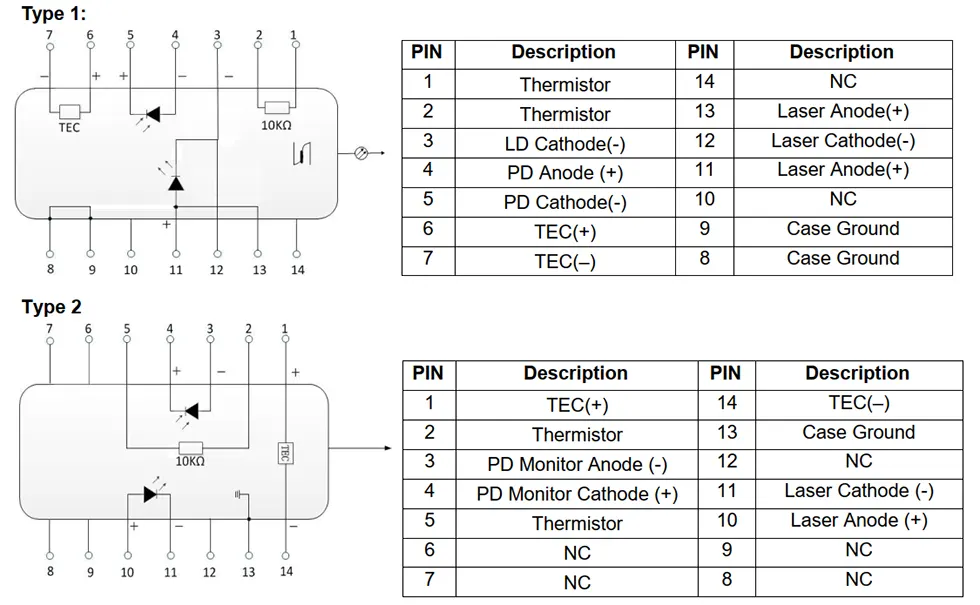

प्याकेज र पिन परिभाषा-1530nm 40mW DFB फाइबर कपल्ड लेजर

अर्डरिङ जानकारी-1530nm 40mW DFB फाइबर कपल्ड लेजर

उपलब्ध मोडेलहरू

नोट: C-ब्यान्ड भित्र अनुकूलन तरंगदैर्ध्यहरू, वैकल्पिक शक्ति स्तरहरू, विभिन्न फाइबर लम्बाइहरू, र कनेक्टर विकल्पहरू अनुरोधमा उपलब्ध छन्। अनुकूलन कन्फिगरेसन मूल्य निर्धारण र नेतृत्व समयको लागि हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

किन बक्स ओप्ट्रोनिक्स DFB लेजरहरू छनौट गर्नुहोस्?

· लगातार तरंगदैर्ध्य र पावर विशिष्टताहरूको साथ प्रमाणित DFB लेजर चिप प्रविधि

ढुवानी अघि १००% कार्यात्मक परीक्षण र बर्न-इन स्क्रीनिंग

· कारखाना-सीधा आपूर्ति संग प्रतिस्पर्धी मूल्य निर्धारण

· लचिलो अर्डर मात्रा — दुबै R&D प्रोटोटाइप र भोल्युम उत्पादनको लागि समर्थन

· तरंगदैर्ध्य, पावर, फाइबर लम्बाइ, कनेक्टर, र पिन कन्फिगरेसनका लागि अनुकूलन विकल्पहरू

· उत्पादन कार्यक्रमहरू र प्रणाली एकीकरणको लागि दीर्घकालीन आपूर्ति स्थिरता

· भरपर्दो सञ्चालनको लागि एकीकृत TEC संग हर्मेटिक बटरफ्लाइ प्याकेजिङ

· पूर्ण ट्र्याकिङको साथ DHL/UPS/FedEx मार्फत अन्तर्राष्ट्रिय ढुवानी

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q: DFB र FP लेजरहरू बीच के भिन्नता छ?

A: DFB (डिस्ट्रिब्युटेड फिडब्याक) लेजरहरूले बिल्ट-इन ग्रेटिंग संरचना समावेश गर्दछ जसले एकल अनुदैर्ध्य मोड (SLM) अपरेशनलाई साँघुरो लाइनविथ र उच्च साइड-मोड सप्रेसन अनुपात (यस यन्त्रको लागि SMSR ≥35dB) सक्षम गर्दछ। FP (Fabry-Perot) लेजरहरू सामान्यतया धेरै अनुदैर्ध्य मोडहरूसँग काम गर्छन् र फराकिलो स्पेक्ट्रल आउटपुट हुन्छ।

DFB लेजरहरू सटीक तरंगदैर्ध्य नियन्त्रण र उच्च स्थिरता, जस्तै WDM प्रणालीहरू, फाइबर सेन्सिङ, र सटीक उपकरणहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि रुचाइन्छ, जबकि FP लेजरहरू सामान्यतया लागत-संवेदनशील अनुप्रयोगहरूको लागि प्रयोग गरिन्छ जहाँ कडा तरंग दैर्ध्य नियन्त्रण कम महत्वपूर्ण हुन्छ।

प्रश्न: बिल्ट-इन आइसोलेटर किन महत्त्वपूर्ण छ?

A: फाइबर जडानहरू, अप्टिकल कम्पोनेन्टहरू, वा फाइबर छेउहरूबाट ब्याक-रिफ्लेक्सन लेजर डायोडमा जोडिन सक्छ, जसले आउटपुट पावर उतार-चढ़ाव, तरंग लम्बाइ अस्थिरता, र बढेको आवाज निम्त्याउँछ। बिल्ट-इन अप्टिकल आइसोलेटरले स्थिर आउटपुट पावर, तरंगदैर्ध्य स्थिरता, र कम आवाज प्रदर्शन कायम राख्न मद्दत गर्दै, अप्टिकल प्रतिक्रिया घटाउँछ।

प्रश्न: TEC र thermistor को भूमिका के हो?

A: थर्मोइलेक्ट्रिक कूलर (TEC) र थर्मिस्टरले सटीक प्याकेज तापमान नियन्त्रण मार्फत लेजर चिप तापक्रम कायम राख्न सँगै काम गर्छन्। लेजर तरंगदैर्ध्य र आउटपुट पावर तापक्रम-निर्भर भएकाले, सटीक तापमान नियन्त्रणले विभिन्न परिवेश अवस्थाहरूमा स्थिर प्रदर्शन सुनिश्चित गर्दछ। 10kΩ थर्मिस्टर (B-value 3950K) ले TEC नियन्त्रकलाई तापमान प्रतिक्रिया प्रदान गर्दछ, जसले TEC वर्तमानलाई सेट तापमान कायम राख्न समायोजन गर्दछ। यो लगातार तरंगदैर्ध्य र शक्ति चाहिने अनुप्रयोगहरूको लागि आवश्यक छ।

Q: OC-48 pinout संगतको अर्थ के हो?

A: OC-48 कम्प्याटिबल पिनआउटले सामान्यतया OC-48 (2.5Gbps SONET/SDH) अप्टिकल सञ्चार अनुप्रयोगहरूमा अपनाइने बटरफ्लाइ प्याकेज पिन असाइनमेन्टलाई जनाउँछ। यो अनुकूलताले समान विद्युतीय र मेकानिकल इन्टरफेसहरू प्रयोग गरेर प्रणालीहरूमा एकीकरणलाई सरल बनाउँछ। दुई पिनआउट विकल्पहरू (टाइप 1 र टाइप 2) विभिन्न प्रणाली डिजाइनहरू समायोजन गर्न उपलब्ध छन्।

Q: न्यूनतम अर्डर मात्रा (MOQ) के हो?

A: MOQ 1pc हो। हामी लचिलो अर्डर मात्रा समर्थन गर्छौं। मानक मोडेलहरू आर एन्ड डी र प्रोटोटाइपको लागि सानो मात्रामा, साथै उत्पादनको लागि ठूलो मात्रामा आपूर्ति गर्न सकिन्छ। तपाईंको आवश्यक मात्रामा विशिष्ट मूल्य निर्धारणको लागि हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

प्रश्न: के म अनुकूलन तरंगदैर्ध्य वा शक्ति स्तर प्राप्त गर्न सक्छु?

A: हो, हामी उपलब्ध दायरा भित्र CWDM-कम्प्याटिबल तरंगदैर्ध्य र अन्य अनुकूलित तरंगदैर्ध्यहरू, वैकल्पिक आउटपुट पावर लेभलहरू, कस्टम फाइबर लम्बाइहरू, विभिन्न कनेक्टर प्रकारहरू (FC/APC, FC/UPC, LC, आदि), र अनुकूलित पिन कन्फिगरेसनहरू सहित अनुकूलन विकल्पहरू प्रस्ताव गर्छौं। तपाईंको विशेष आवश्यकताहरूको साथ हामीलाई सम्पर्क गर्नुहोस् र हाम्रो ईन्जिनियरिङ् टोलीले सम्भाव्यता समीक्षा गर्नेछ र उद्धरण प्रदान गर्नेछ।

Q: 40mW आउटपुट प्राप्त गर्न कुन ड्राइभ वर्तमान आवश्यक छ?

A: 25°C मा सामान्य सञ्चालन वर्तमान 200mA हो, अधिकतम 300mA सँग। थ्रेसहोल्ड वर्तमान सामान्यतया 20mA (14mA न्यूनतम, 50mA अधिकतम) हो। वास्तविक अपरेटिङ वर्तमान व्यक्तिगत उपकरणहरू र तापक्रम अनुसार फरक हुन सक्छ। हामी स्थिर सञ्चालनको लागि उपयुक्त वर्तमान सीमितता र APC (स्वचालित पावर नियन्त्रण) कार्यक्षमताको साथ लेजर डायोड ड्राइभर प्रयोग गर्न सिफारिस गर्छौं।

प्रश्न: के बटरफ्लाइ प्याकेज हर्मेटिक रूपमा सील गरिएको छ?

A: हो, 14-पिन बटरफ्लाइ प्याकेज हर्मेटिक रूपमा सील गरिएको छ, लेजर चिप, आइसोलेटर, र आन्तरिक कम्पोनेन्टहरूलाई आर्द्रता, धुलो र वातावरणीय प्रदूषकहरूबाट जोगाउँदै। यसले भरपर्दो दीर्घकालीन सञ्चालन सुनिश्चित गर्दछ र उत्पादन जीवनकालमा लगातार प्रदर्शन कायम राख्न महत्त्वपूर्ण छ।
