१. 1030nm को परिचय 50mW DFB लेजर डायोड मोड्युल
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

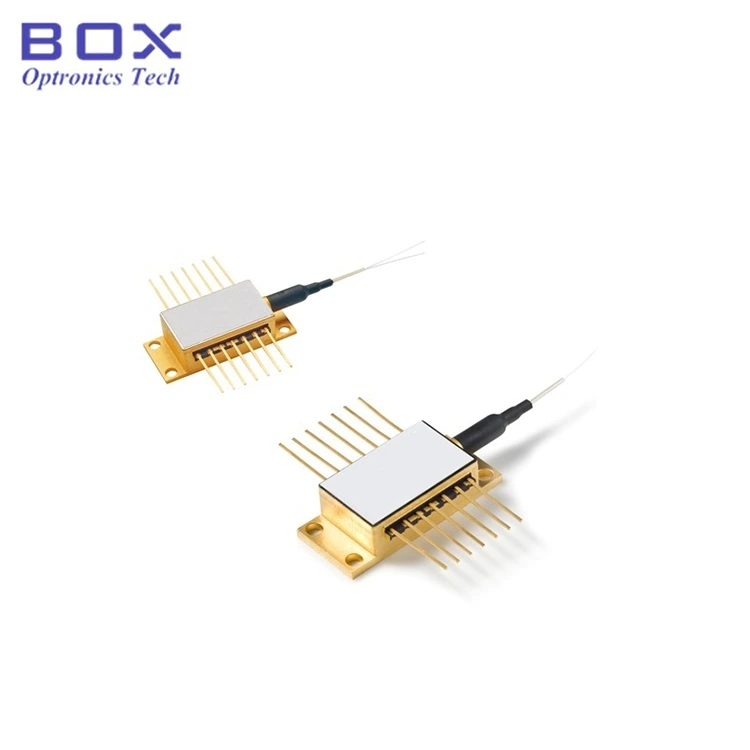

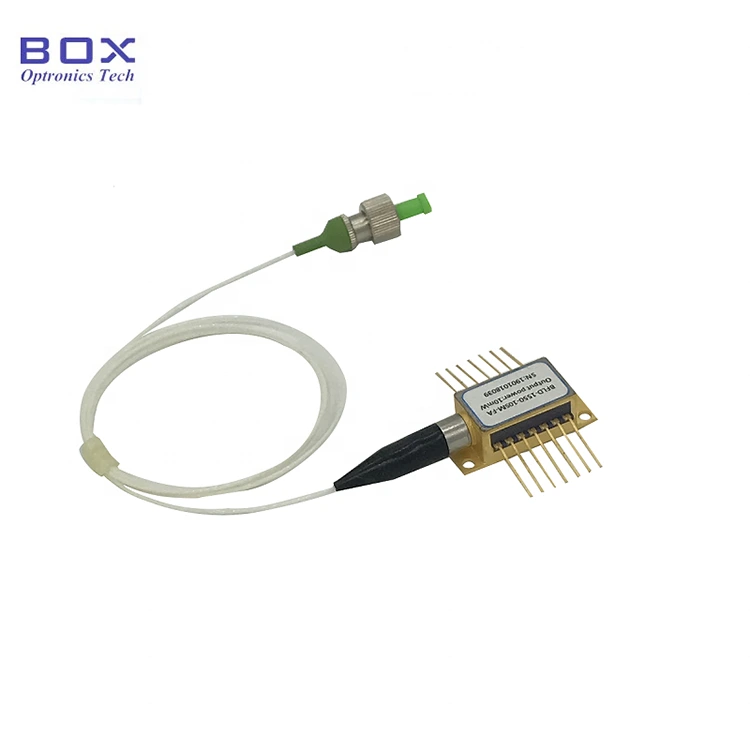

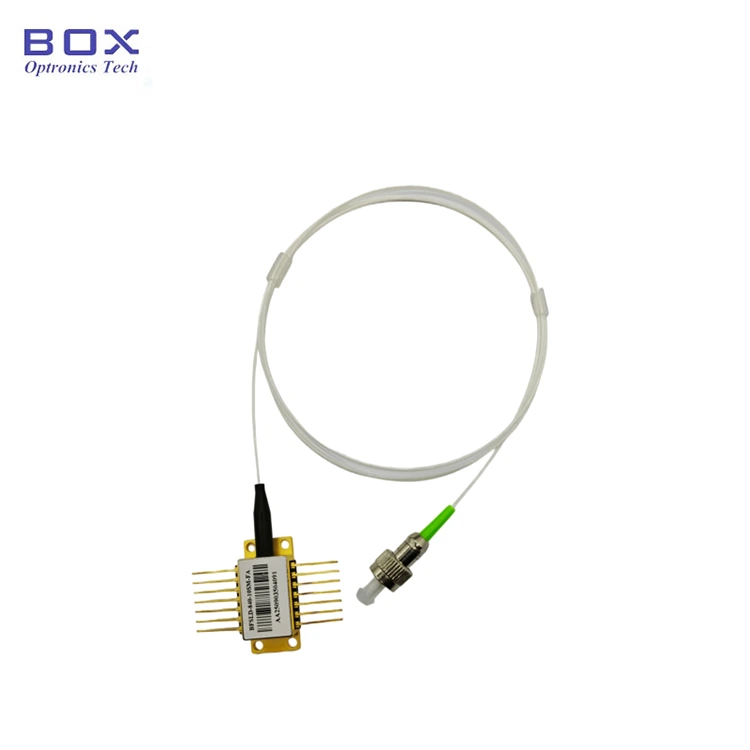

1030nm 50mW DFB लेजर डायोड मोड्युल हर्मेटिक रूपमा छ 14-पिन बटरफ्लाइ प्याकेजमा बन्द। यसले CW वा पल्स अपरेशनलाई समर्थन गर्दछ, र स्थिर स्पेक्ट्रमको लागि TEC कूलर र थर्मिस्टरलाई एकीकृत गर्दछ। स्पेक्ट्रोस्कोपी को लागी उपयुक्त, दूरसंचार, रोशनी, र सेन्सिङ। पावर अप गर्नु अघि, पहिले TEC कूलर सक्रिय गर्नुहोस्, त्यसपछि चिपलाई अति तताउनबाट रोक्नको लागि सानो वृद्धिमा पावर लागू गर्नुहोस् वा ओभरलोड हुन।
|
प्यारामिटर |
प्रतीक |
न्यूनतम |
सामान्य |
अधिकतम |
एकाइ |
|
पिगटेलबाट आउटपुट पावर |
Pf |
- |
50 |
|
mW |
|
उपलब्ध दायरा तरंगदैर्ध्य |
lC |
1028 |
|
1032 |
nm |
|
स्पेक्ट्रल चौडाइ (FWHM) |
- |
|
|
3 |
MHz |
|
साइडमोड दमन अनुपात Pf मा |
SMSR |
40 |
45 |
|
dB |
|
तरंग दैर्ध्य परिवर्तन संग वर्तमान |
- |
|
3 |
5 |
pm/mA |
|
तरंग दैर्ध्य परिवर्तन संग तापमान |
- |
|
0.08 |
0.1 |
nm/℃ |
|
सञ्चालन वर्तमान |
IOP |
|
200 |
300 |
mA |
|
थ्रेसहोल्ड वर्तमान |
इथ |
|
30 |
50 |
mA |
|
फर्वार्ड भोल्टेज |
Vf |
|
2 |
2.3 |
V |
|
ध्रुवीकरण विलुप्त अनुपात |
PER |
15 |
20 |
|
dB |
|
थर्मोइलेक्ट्रिक कूलर वर्तमान |
ITEC |
|
|
3 |
A |
|
थर्मोइलेक्ट्रिक कूलर भोल्टेज |
VTEC |
|
|
4 |
V |
|
चिप सञ्चालन तापमान दायरा |
शीर्ष |
15 |
25 |
40 |
℃ |
|
केस सञ्चालन तापमान दायरा |
TC |
10 |
25 |
50 |
℃ |
|
भण्डारण तापमान |
TS |
5 |
|
80 |
℃ |
● प्रतिक्रिया लेजर वितरित;
● CW वा स्पंदित अपरेशन;
● बिल्ट-इन मनिटर PD, थर्मोइलेक्ट्रिक कूलर र थर्मिस्टर;
● वैकल्पिक FC/APC कनेक्टर।
● स्पेक्ट्रोस्कोपी;
● दूरसंचार;
● रोशनी;
● सेन्सिङ।

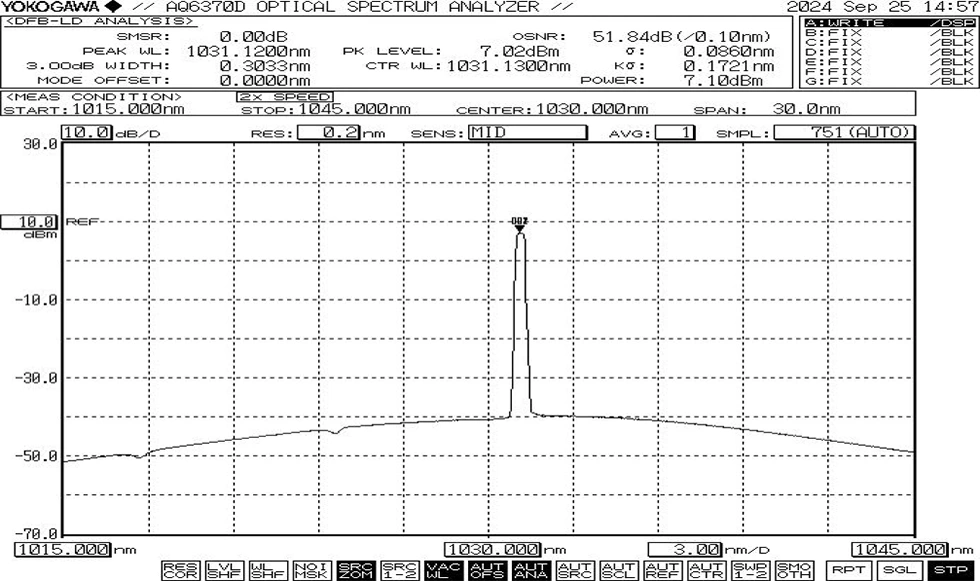

● विशिष्ट स्पेक्ट्रम: 1030nm, +/-2nm WL सहिष्णुता

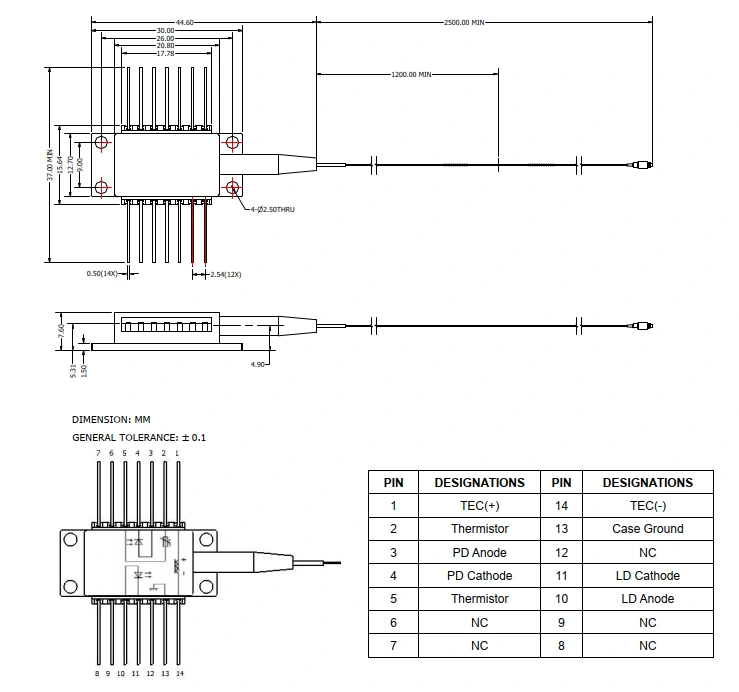

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (एकाइ: मिमी)
(१) हो तापमान फरक गरेर तरंगदैर्ध्य समायोजन गर्न सम्भव छ? के हो गुणांक?
--तरंगदैर्ध्य/तापमान गुणांक ०.०१nm/℃।
(२) के हो फाइबर प्रकार?
--कोर्निङ HI1060 ,NA=0.14 ,MFD=6.2um@1060nm।
(३) के हो पावर ट्युनेबल दायरा?
--10~100%।
(4) तपाईं गर्नुहुन्छ LD को लागि सुरक्षात्मक ट्यूब र कनेक्टर प्रदान गर्नुहोस्?
--हो। 900um लूज ट्यूब र FC/APC वैकल्पिक छन्।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB लेजर डायोड |
D1030: 1030nm |
50: 50mW |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी अन्य |
उदाहरण: BFLD-D1030-50SM-FA
(अर्डर जानकारी: 1030nm 50mW DFB लेजर डायोड मोड्युल, बटरफ्लाइ प्याकेज, SM फाइबर संग, FC/APC कनेक्टर)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
