1. को परिचय 1064nm 20kHz अल्ट्रा-नारो लाइन चौडाइ फाइबर लेजर
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा
यो 1064nm 20kHz अल्ट्रा-नारो लाइनविड्थ फाइबर हो लेजर जसले फाइबर-अप्टिक DFB लेजर गुहा संरचनालाई रोजगार दिन्छ, आउटपुट गर्दै एकल अनुदैर्ध्य मोड 1064nm मा साँघुरो-रेखा चौडाइ निरन्तर-वेभ लेजर तरंगदैर्ध्य ब्यान्ड। उत्पादन शक्ति 50/100/200/500/1000mW वैकल्पिक छ। यो RS232 संचार संग बेन्चटप र मोड्युलर कन्फिगरेसन समर्थन गर्दछ प्रणाली एकीकरणको लागि इन्टरफेस र निगरानी सफ्टवेयर। LiDAR को लागी उपयुक्त, hydroacoustics, र वितरित फाइबर अप्टिक सेन्सिङ।
|
प्यारामिटर |
एकाइ |
सामान्य |
टिप्पणी |
|
|
सञ्चालन तरंगदैर्ध्य |
nm |
१०६४±०.१ |
|
|
|
ढिलो तापमान ट्युनिङ दायरा |
nm |
± ०.१ |
|
|
|
आउटपुट शक्ति |
mW |
50/100/200/500/1000 |
|
|
|
स्पेक्ट्रल लाइनविड्थ @ 3dB |
kHz |
<20 |
20dB लाइनविड्थ / 20 |
|
|
साइड मोड दमन अनुपात |
dB |
≥60 |
|
|
|
तरंगदैर्ध्य अस्थिरता |
MHz |
≤±25 |
|
|
|
काम गर्ने मोड |
— |
CW |
निरन्तर प्रकाश |
|
|
शक्ति अस्थिरता (छोटो अवधि १५ मिनेट) |
dB |
≤ ± ०.०२ |
समानता ≤ ± ०.५% |
|
|
शक्ति अस्थिरता (दीर्घकालीन ८ घण्टा) |
dB |
≤ ± ०.०५ |
समानता ≤ ±1.2% |
|
|
फाइबर प्रकार |
— |
नमस्ते 1060 |
अनियमित ध्रुवीकरण |
|
|
— |
PM980 (PER> 23dB) |
रैखिक ध्रुवीकरण |
||
|
पिगटेल कनेक्टर प्रकार |
— |
एफसी/एपीसी |
अनुकूलन योग्य |
|
|
आयाम |
50/100/200mW |
mm |
255(W)×285(D)×115(H) |
B1: बेन्चटप |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: बेन्चटप |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: मोड्युल |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: मोड्युल |
||
|
बिजुली आपूर्ति |
V |
100~240V AC, <30W |
बेन्चटप |
|
|
DC 12V, 24W |
मोड्युल |
|||
|
सञ्चार इन्टरफेस |
— |
DB9 महिला (RS232) |
|
|
|
सञ्चालन तापमान |
℃ |
-५~+३५ |
|
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
|
● स्पेक्ट्रल लाइनविड्थ ≤20KHz;
● सबै फाइबर DFB अनुनाद गुहा;
● तरंगदैर्ध्य मोड हपिङ बिना स्थिर।
● LiDAR;
● ध्वनिक सेन्सर, हाइड्रोफोन;
● फाइबर ओप्टिक वितरित सेन्सिङ।

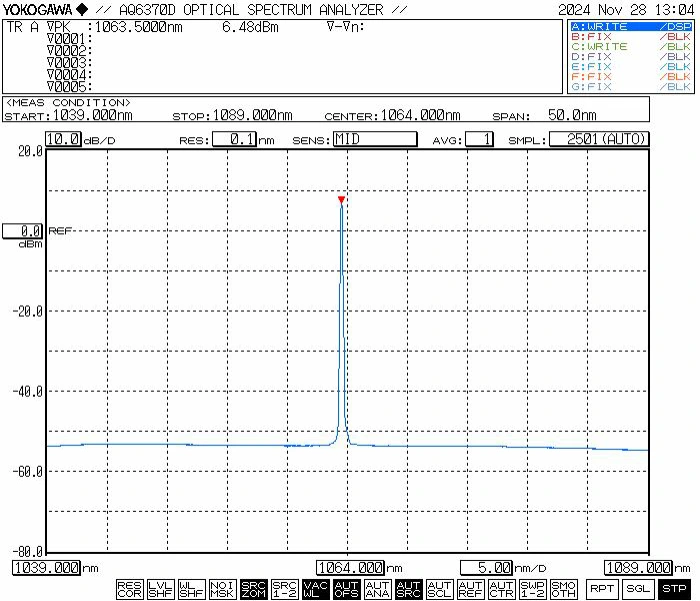

● विशिष्ट स्पेक्ट्रम: 1064nm

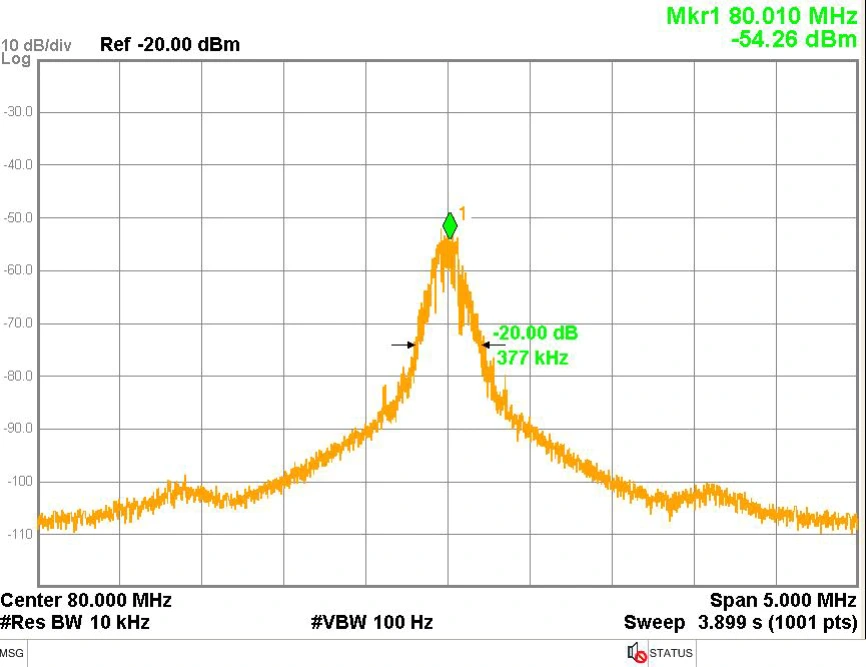

● विशिष्ट रेखा चौडाइ: 3dB स्पेक्ट्रल लाइनविड्थ≤20 KHz (समान 20dB लाइनविड्थ / 20)

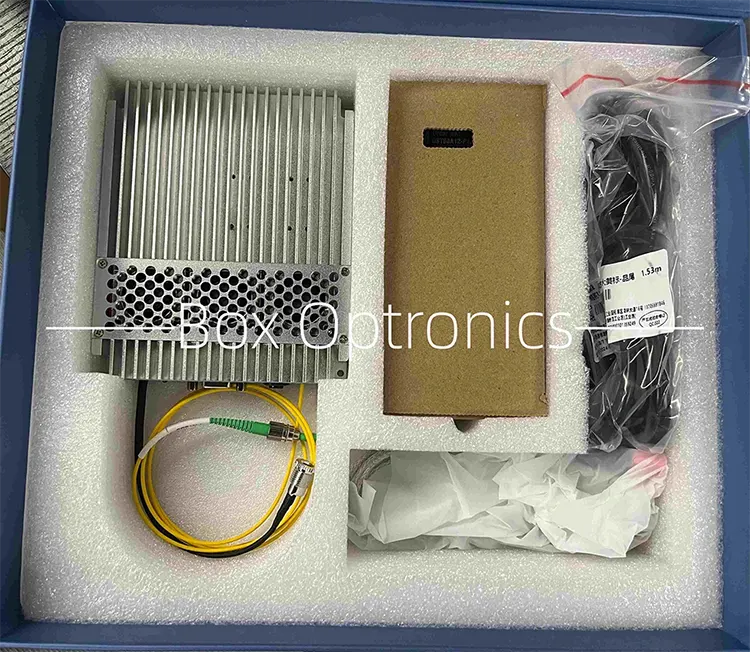

● प्याकेजिङ उदाहरण

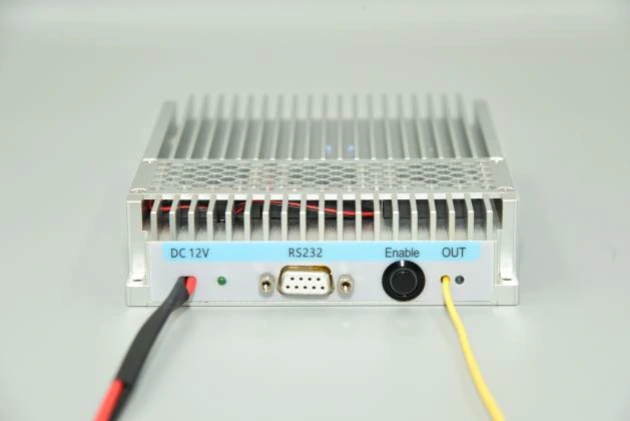

Step1.Appearance: मोड्युलले a समावेश गर्दछ पावर कनेक्टर, शक्ति सूचक, RS232 संचार इन्टरफेस, आउटपुट सक्रियता स्विच, र लेजर आउटपुट फाइबर पोर्ट।
Step2.Power Supply: पावर पोर्ट प्रयोग गर्दछ मानक DC5.5×2.1mm इन्टरफेस। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। U-आकारको कनेक्टर पावर स्विच बिजुली आपूर्तिमा जडान गर्नको लागि केबल अनुरोधमा उपलब्ध छ खरीद को समय।
Step3.फाइबर अप्टिक जडान गर्दै जम्पर: फाइबर कनेक्टरबाट धुलो टोपी हटाउनुहोस्, अन्तिम अनुहारको निरीक्षण गर्नुहोस् दूषित वा क्षति, र अन्य जडान गर्नु अघि सरसफाई सुनिश्चित गर्नुहोस् फाइबर उपकरण वा परीक्षण उपकरण। उच्च-शक्ति मोडेलहरूको लागि, फ्यूजन स्प्लिसिङ हो सिफारिस गर्नुभयो।
Setp4. मोड्युललाई होस्टमा जडान गर्दै कम्प्युटर: मोड्युल जडान गर्न समावेश गरिएको USB-RS232 सिरियल डाटा केबल प्रयोग गर्नुहोस् कम्प्युटर। समर्पित सिरियल ड्राइभर स्थापना गर्नुहोस् (द्वारा प्रदान गरिएको निर्माता) संचार सक्षम गर्न। चालक बिना, होस्ट सफ्टवेयर मोड्युलमा जडान हुन सक्दैन।
चरण 5. सफ्टवेयर: द होस्ट सफ्टवेयरले आउटपुट पावर समायोजन र लेजर आउटपुट मार्फत नियन्त्रण गर्न अनुमति दिन्छ "SoftActive" बटन (तलको इन्टरफेस रेखाचित्र हेर्नुहोस्)। सफ्टवेयर सेट पम्प वर्तमान, उत्पादन शक्ति, र तापमान निगरानी स्थिति प्रदर्शन गर्दछ।
Step6.Specific सफ्टवेयर सञ्चालन: रेखाचित्रमा देखाइए अनुसार, होस्ट सुरु गरेपछि कम्प्युटर सफ्टवेयर, पहिले सही सिरियल पोर्ट नम्बर चयन गर्नुहोस् "PortList" सिरियल पोर्ट सूची, र "OpenPort" मा क्लिक गर्नुहोस् सिरियल पोर्ट खोल्न बटन। "शक्ति" र "LDTEmp" त्यसपछि विन्डोजले मोड्युलको हालको आउटपुट पावर र पम्प तापमान प्रदर्शन गर्नेछ। "वर्तमान" फिल्डमा पम्प ड्राइभको हालको मान प्रविष्ट गर्नुहोस् र क्लिक गर्नुहोस् "SET" बटन। सेटिङहरूले प्रभाव पार्छ र प्रकाश स्रोत दुबै भौतिक बटनले लाइट अन गर्दा मात्र अप्टिकल पावर आउटपुट गर्दछ स्रोत मोड्युल र सफ्टवेयरमा "SoftActive" बटन घुमाइएको छ मा। होस्ट कम्प्युटर सफ्टवेयरको संस्करण नम्बर सफ्टवेयरसँग मेल खानुपर्छ उत्पादन परीक्षण रिपोर्ट मा निर्दिष्ट संस्करण; सफ्टवेयर संस्करण फेला पार्न सकिन्छ प्रत्येक उत्पादनको परीक्षण रिपोर्टमा।
चरण7. प्यारामिटर मेमोरी: सफ्टवेयर मार्फत कन्फिगर गरिएका सेटिङहरू र स्थितिहरू हुन् मोड्युलमा स्वतः बचत हुन्छ आन्तरिक मेमोरी। यदि प्यारामिटरहरू छैनन् भने कुनै होस्ट कम्प्युटर जडान आवश्यक पर्दैन परिमार्जन आवश्यक छ।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
पावर समायोज्य (वैकल्पिक) |
फाइबर प्रकार |
आयाम |
|
NLFL |
-XXXX |
-XX |
-एक्स |
-XX |
-एक्स |
|
संकीर्ण लाइनविड्थ फाइबर लेजर |
1064: 1064nm |
५०:५०mW 100:100mW 200:200mW 500:500mW 1000: 1000mW |
T: शक्ति समायोज्य |
SM:Hi1060 PM:PM980 |
B1/B2: बेन्चटप M31/M70 : मोड्युल |
उदाहरण: NLFL-1064-50-T-SM-M
(अर्डर जानकारी: 1064nm 20kHz अल्ट्रा-नारो लाइनविड्थ फाइबर लेजर, 50mW आउटपुट पावर, पावर समायोज्य, एसएम फाइबर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि 10-15 कार्य दिन लाग्छ। (यदि त्यहाँ केही छन् स्टक, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● यो बारम्बार सम्मिलित र आउटपुट अनप्लग गर्न सिफारिस गरिएको छैन फाइबर कनेक्टरहरू धूलो प्रदूषणबाट बच्न, जसले वृद्धि हुन सक्छ सम्मिलित हानि वा फाइबर कनेक्टर अन्त अनुहार जलन।
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। फाइबर अप्टिक जडानहरू हुनुपर्छ धुलो टोपीले ढाकिएको।
● यदि आउटपुट फाइबर अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यो हो एक फ्यूजन splicer प्रयोग गर्न सिफारिस गर्नुभयो।
● सुरु गर्दा, पहिले पावर स्विच र कुञ्जी स्विच पुष्टि गर्नुहोस् बन्द छन्, र त्यसपछि बिजुली आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले कुञ्जी स्विच बन्द गर्नुहोस्, र त्यसपछि आउटपुट पछि बिजुली आपूर्ति विच्छेद गर्नुहोस् सूचक प्रकाश बाहिर जान्छ। सिधै बिजुली आपूर्ति बन्द नगर्नुहोस् जब प्रकाश स्रोत काम गरिरहेको छ।
● कृपया नमी-प्रूफ, धुलो-प्रुफ र ध्यान दिनुहोस् एन्टी-जंग, र यसलाई सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
