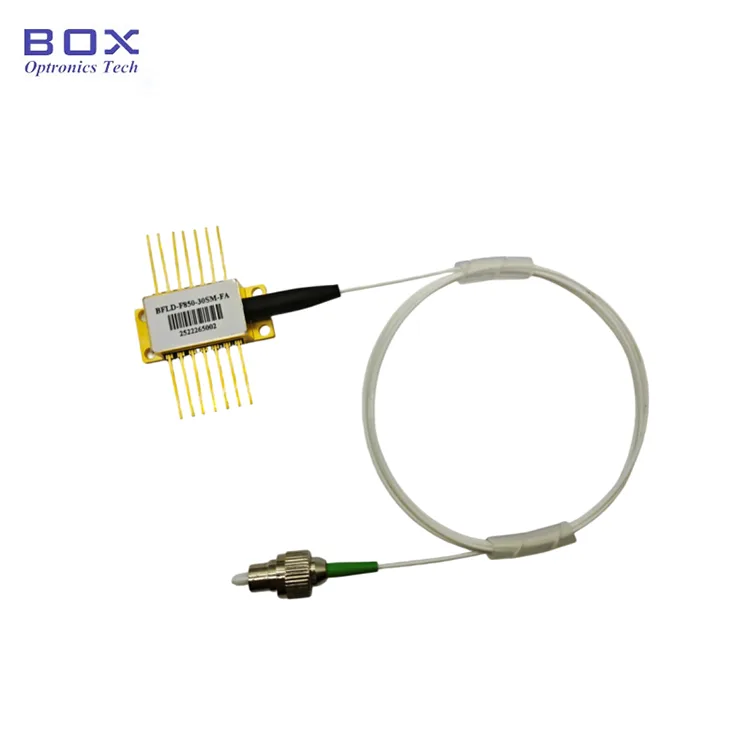

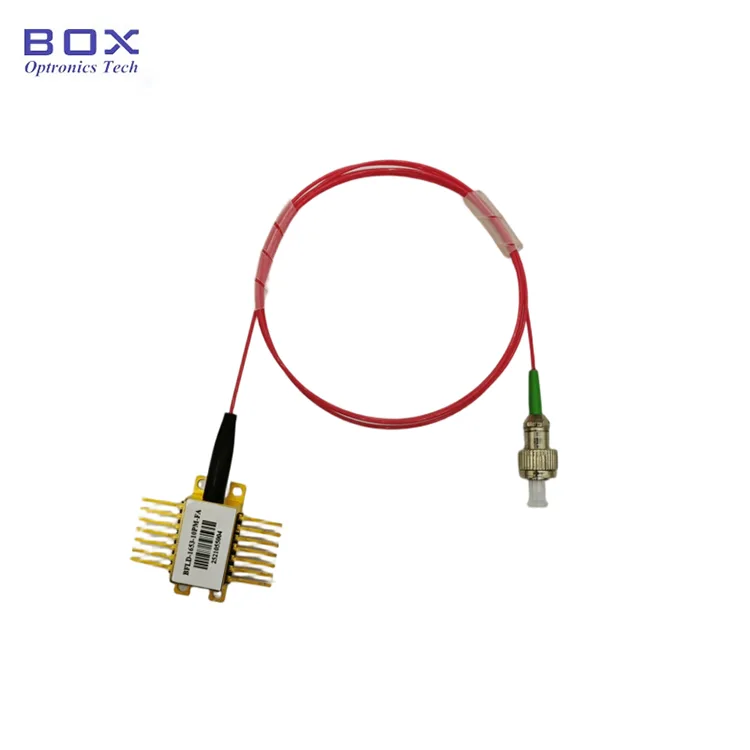

1310nm 100mW DFB लेजर

Box Optronics ले 1310nm 100mW DFB लेजर प्रदान गर्दछ, अप्टिकल संचार, सेन्सिङ, र परीक्षण अनुप्रयोगहरूको मागको लागि डिजाइन गरिएको प्रिमियम फाइबर-कपल्ड लेजर स्रोत। यो यन्त्रले बहु-क्वान्टम वेल (MQW) डिस्ट्रिब्युटेड फिडब्याक (DFB) संरचना, असाधारण तरंगदैर्ध्य स्थिरता, उच्च साइड-मोड सप्रेसन अनुपात, र एकल-मोड फाइबर आउटपुट पावरको 120mW सम्म प्रदान गर्दछ।

एकीकृत TEC कूलर, थर्मिस्टर, अप्टिकल आइसोलेटर, र मोनिटर फोटोडियोडको साथ मानक 14-पिन बटरफ्लाइ प्याकेजमा राखिएको, यो लेजर OC-48 पिनआउट मानकहरूसँग उपयुक्त छ। उच्च-शक्ति परीक्षण प्रणालीहरू, फाइबर अप्टिक सेन्सिङ नेटवर्कहरू, वा अर्को पुस्ताको सञ्चार प्रणालीहरूका लागि, बक्स अप्ट्रोनिक्सले कडा गुणस्तर नियन्त्रण र विश्वव्यापी प्राविधिक समर्थनद्वारा समर्थित विश्वसनीय प्रदर्शन प्रदान गर्दछ।

मुख्य विशेषताहरू-1310nm 100mW DFB लेजर

● उच्च अप्टिकल आउटपुट पावर: 120mW सम्म सामान्य (SM फाइबर)

● उच्च तरंगदैर्ध्य स्थिरताका लागि बहु-क्वान्टम वेल (MQW) DFB संरचना

● उच्च साइड-मोड दमन अनुपात (SMSR): >35dB सामान्य

● ब्याक-रिफ्लेक्शन सुरक्षाको लागि निर्मित अप्टिकल आइसोलेटर

● सटीक तरंगदैर्ध्य नियन्त्रणको लागि एकीकृत TEC कूलर र थर्मिस्टर

● वास्तविक-समय पावर निगरानीको लागि फोटोडियोड मोनिटर गर्नुहोस्

● एकल-मोड (SM) वा ध्रुवीकरण-रखरखाव (PM) फाइबर विकल्पहरू

● मानक FC/APC फाइबर कनेक्टर (अनुकूलन योग्य)

● OC-48 पिनआउट उपयुक्त, उद्योग-मानक 14-पिन बटरफ्लाइ प्याकेज

विशिष्ट अनुप्रयोगहरू-1310nm 100mW DFB लेजर

● उच्च शक्ति अप्टिकल परीक्षण र मापन प्रणाली

● फाइबर अप्टिक संचार ट्रान्समिटर र ट्रान्सीभरहरू

● अप्टिकल एम्पलीफायर बीज स्रोतहरू

● FMCW LiDAR

● अनुसन्धान र विकास प्रयोगशालाहरू

● औद्योगिक प्रक्रिया अनुगमन र नियन्त्रण

प्राविधिक निर्दिष्टीकरण-1310nm 100mW DFB लेजर

निरपेक्ष अधिकतम मूल्याङ्कन

अप्टिकल-विद्युत विशेषताहरू (T=25°C, IF=IOP)

उत्पादन विवरण-1310nm 100mW DFB लेजर

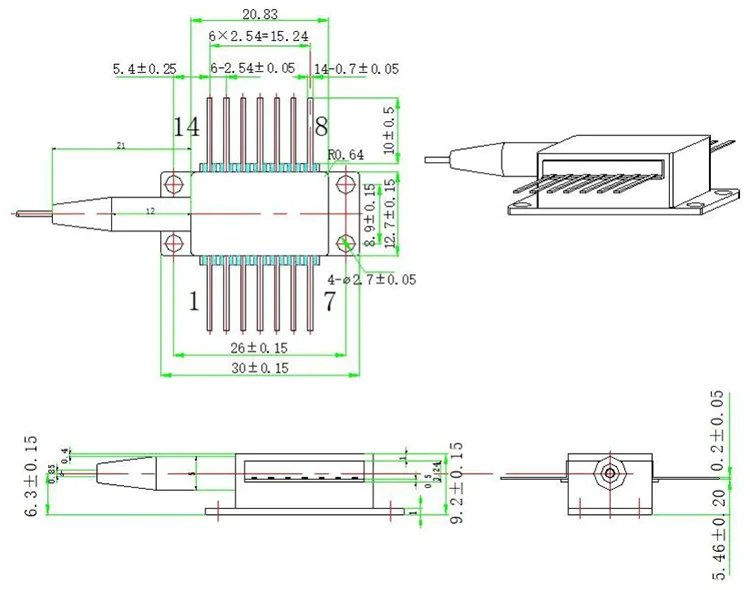

प्याकेज आयामहरू

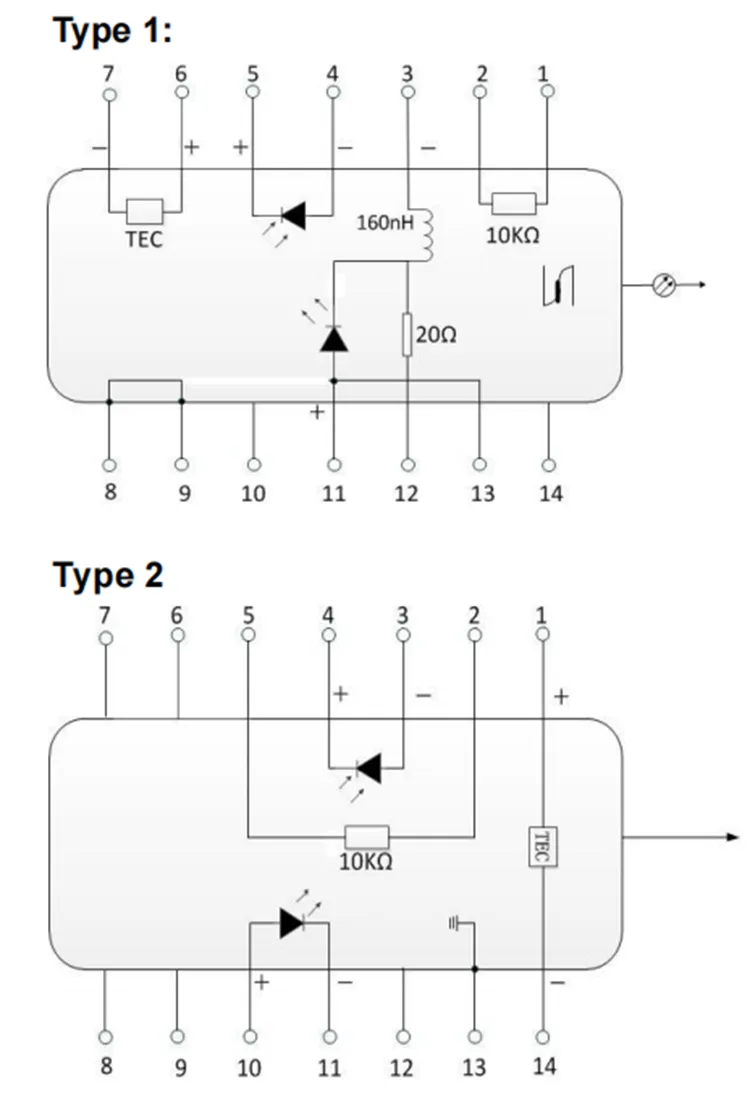

पिनआउट परिभाषा (प्रकार १)

Pinout परिभाषा (Type2)

किन बक्स ओप्ट्रोनिक्स छान्नुहोस्?

● ✓ 10+ वर्षको व्यावसायिक लेजर डायोड निर्माण अनुभव

● ✓ ढुवानी अघि १००% परीक्षणको साथ कडा गुणस्तर नियन्त्रण

● ✓ स्थिर बल्क डेलिभरी क्षमताको साथ प्रतिस्पर्धी मूल्य निर्धारण

● ✓ तरंगदैर्ध्य, पावर, फाइबर र प्याकेजका लागि लचिलो अनुकूलन विकल्पहरू

● ✓ ७×२४ घण्टा प्राविधिक सहयोग र छिटो प्रतिक्रिया

● ✓ मूल्याङ्कनका लागि नमूना परीक्षण उपलब्ध छ

● ✓ ISO9001:2015 प्रमाणित गुणस्तर व्यवस्थापन प्रणाली

● ✓ DHL, UPS, FedEx एक्सप्रेस डेलिभरीको साथ ग्लोबल शिपिंग

आदेश जानकारी

भाग नम्बर

BFLD - XXXX - XX - XX - X

उदाहरण:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pinButterfly लेजर डायोड, PM फाइबर, FC/APC कनेक्टर, टाइप-2 पिन-आउट

उपलब्ध अनुकूलन विकल्पहरू

● केन्द्र तरंगदैर्ध्य: 1270~1650nm (अनुकूलित तरंगदैर्ध्यहरू उपलब्ध छन्)

● आउटपुट पावर: 10mW, 20mW, अन्य

● फाइबर प्रकार: एकल मोड फाइबर, ध्रुवीकरण कायम राख्ने फाइबर

● फाइबर लम्बाइ: 1m, 1.5m, 2m (अनुकूल लम्बाइ)

● कनेक्टर प्रकार: FC/APC, FC/UPC, SC/APC, LC/APC, बेयर फाइबर

● पिनआउट कन्फिगरेसन: टाइप १, टाइप २

अनुकूलन आवश्यकताहरूको लागि, कृपया हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्:

इमेल: sales06@boxoptronics.com

टेलिफोन: +८६-१३३२२९३३६९१

वेबसाइट: www.boxphotonics.com

डाटाशीट र परीक्षण रिपोर्ट

प्रत्येक एकाइ मापन प्रदर्शन प्यारामिटर कागजात एक व्यापक परीक्षण रिपोर्ट संग पठाइन्छ। परीक्षण पानामा विस्तृत विवरणहरू, कार्यसम्पादन कर्भहरू, र ध्यान नोटहरू समावेश हुन्छन्।

● प्रत्येक एकाइसँग व्यक्तिगत परीक्षण रिपोर्ट समावेश

● विशिष्ट स्पेक्ट्रल र पावर कर्भहरू प्रदान गरियो

डाटाशीट

सन्दर्भको लागि परीक्षण रिपोर्ट

उद्धरण र भुक्तानी सर्तहरू

उद्धरण सर्तहरू

● EXW (Ex Works): तपाईंसँग DHL/UPS/FedEx खाता छ भने सिफारिस गरिन्छ। हामी तपाईंको खाता प्रयोग गरेर जहाज; कुनै ढुवानी लागत हाम्रो द्वारा चार्ज गरिएको छैन।

● डीएपी (ठाउँमा डेलिभर गरिएको): यदि तपाईंसँग कुरियर खाता छैन भने, हामी प्रिपेड फ्रेटसँग ढुवानीको व्यवस्था गर्न सक्छौं।

● अन्य सर्तहरू: कृपया छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।

भुक्तानी सर्तहरू

● PayPal: नमूना र साना अर्डरहरूको लागि छिटो र सुरक्षित भुक्तानी

● T/T (बैंक स्थानान्तरण): सामान्य उत्पादन अर्डरहरूको लागि मानक भुक्तानी विधि

● अलिबाबा व्यापार आश्वासन: खरिदकर्ता ग्यारेन्टीको साथ अनलाइन लेनदेनको लागि सुरक्षित अर्डर सुरक्षा

● लचिलो भुक्तानी सर्तहरू: दीर्घकालीन वा रणनीतिक साझेदारहरूका लागि कुराकानी योग्य

नेतृत्व समय

● मानक उत्पादन: ~१० कार्य दिनहरू

● स्टकमा रहेका वस्तुहरू: ढुवानीका लागि २-३ कार्य दिनहरू

● अनुकूल कन्फिगरेसनहरू: १५-२० कार्य दिनहरू

● भोल्युम अर्डरहरू: उत्पादन तालिकाको लागि कृपया सम्पर्क गर्नुहोस्

● अन्तर्राष्ट्रिय ढुवानी: ३-५ कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

● द्रुत सेवा: अनुरोधमा उपलब्ध (अतिरिक्त शुल्क लाग्न सक्छ)

सञ्चालन नोट र ह्यान्डलिंग

ESD संरक्षण

यो उपकरण इलेक्ट्रोस्टेटिक-संवेदनशील छ। प्याकेजिङ, यातायात, र प्रयोगको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरूको कडा पालना आवश्यक छ। त्यसो गर्न असफल हुँदा यन्त्रमा स्थायी क्षति हुन सक्छ।

● ह्यान्डल गर्दा सधैं एन्टि-स्टेटिक नाडीको पट्टा लगाउनुहोस्

● राम्ररी ग्राउन्ड गरिएको एन्टी-स्टेटिक म्याटमा काम गर्नुहोस्

● सबै उपकरणहरू ठीकसँग ग्राउन्ड गरिएको छ भनी सुनिश्चित गर्नुहोस्

● पिन र फाइबर कनेक्टरलाई सीधै छुनु हुँदैन

बिजुली आपूर्ति विचारहरू

● नियमित, कम आवाजको वर्तमान स्रोत प्रयोग गर्नुहोस्

● क्षति रोक्नको लागि उचित वर्तमान सीमा लागू गर्नुहोस्

● बिजुली आपूर्ति सर्ज र भोल्टेज स्पाइकबाट बच्न

● कहिल्यै अधिकतम फर्वार्ड हालको मूल्याङ्कनलाई नाघ्नुहोस्

● लेजर करन्ट लागू गर्नुअघि सधैं TEC कुलिङ अन गर्नुहोस्

फाइबर ह्यान्डलिंग

● फाइबरको अत्यधिक झुकावबाट बच्नुहोस्

● फाइबर पिगटेललाई तान्नुहोस् वा ट्विस्ट नगर्नुहोस्

● जडान गर्नुअघि फाइबर कनेक्टरहरू सफा गर्नुहोस्

● कनेक्टर प्रयोगमा नभएको बेला सधैं धुलो टोपी प्रयोग गर्नुहोस्

● प्रयोग गर्नु अघि फाइबर एन्ड-फेस क्षतिको लागि निरीक्षण गर्नुहोस्

थर्मल व्यवस्थापन

● इष्टतम कार्यसम्पादनको लागि यन्त्रलाई उचित ताप सिङ्कमा माउन्ट गर्नुहोस्

● प्याकेज र तातो सिंक बीच राम्रो थर्मल सम्पर्क सुनिश्चित गर्नुहोस्

● राम्रो ताप स्थानान्तरणका लागि थर्मल इन्टरफेस सामग्री (थर्मल ग्रीस/प्याड) प्रयोग गर्नुहोस्

● विश्वसनीयताका लागि तोकिएको तापक्रम दायरा भित्र काम गर्नुहोस्

● तरंगदैर्ध्य स्थिरीकरणको लागि पर्याप्त वार्म-अप समय अनुमति दिनुहोस्

गुणस्तर आश्वासन र बिक्री पछि सेवा

वारेन्टी अवधि

Box Optronics ले यो उत्पादनलाई खरिद गरेको मितिदेखि १२ महिनाको अवधिसम्म सामग्री र कारीगरीमा दोषबाट मुक्त हुने वारेन्टी दिन्छ। वारेन्टी अवधिमा, हामी नि: शुल्क, हाम्रो विवेकमा दोषपूर्ण उत्पादनहरू मर्मत वा प्रतिस्थापन गर्नेछौं।

वारेन्टी बहिष्कार

निम्न सर्तहरू नि: शुल्क वारेन्टी अन्तर्गत कभर गरिएको छैन:

● प्राकृतिक कारकहरू (बिजुली, बाढी, आदि) वा वातावरणीय प्रभावहरूबाट हुने क्षति

● उपयोगकर्ताद्वारा अनुचित सञ्चालन वा दुरुपयोगको कारणले खराबीहरू

● मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति

● अनधिकृत विघटन, परिमार्जन, वा मर्मत प्रयासहरू

● हाउसिङमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू

● ढुवानी पछि ढुवानी गर्दा क्षति वा हानि

● अधिकतम मूल्याङ्कन वा सञ्चालन अवस्थाहरू नाघेको कारणले हुने क्षति

बिक्री पछि समर्थन

● द्रुत प्रतिक्रिया समय: व्यापार दिनहरूमा 24 घण्टा भित्र

● रिमोट समस्या निवारण र अनुप्रयोग समर्थन

● वारेन्टी अवधि पछि सशुल्क मर्मत सेवा उपलब्ध छ

● अनुकूल प्राविधिक परामर्श सेवाहरू
