1. FP कोएक्सियल पिगटेल लेजर डायोडको परिचय
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. अनुप्रयोगहरू

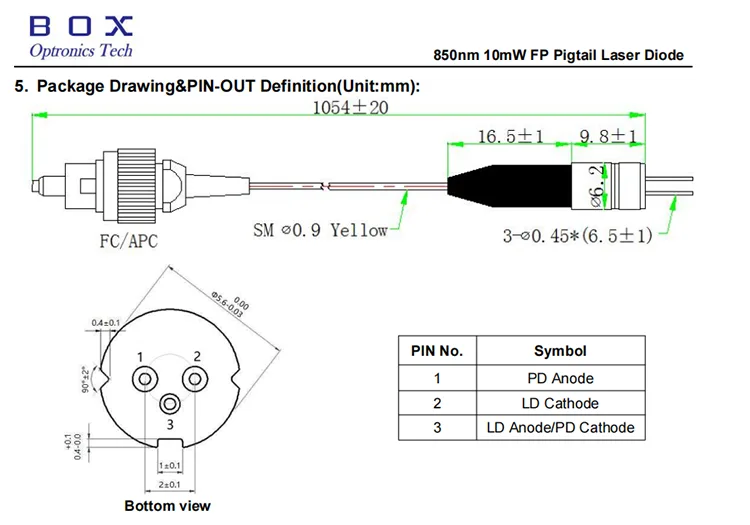

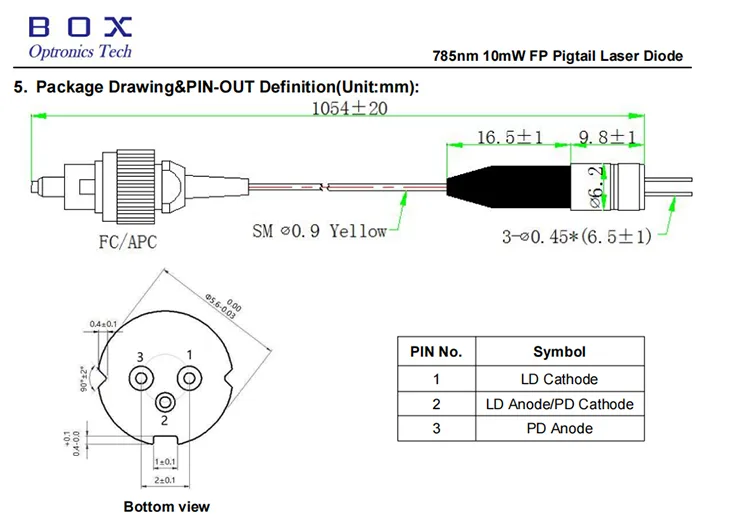

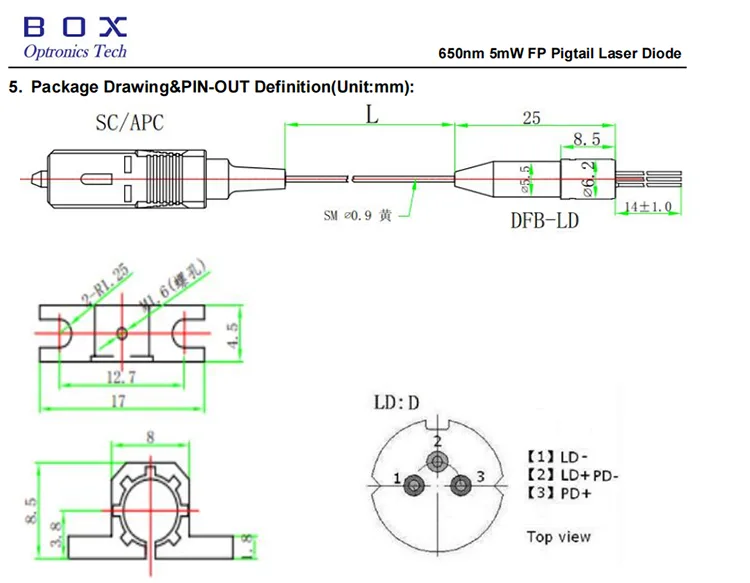

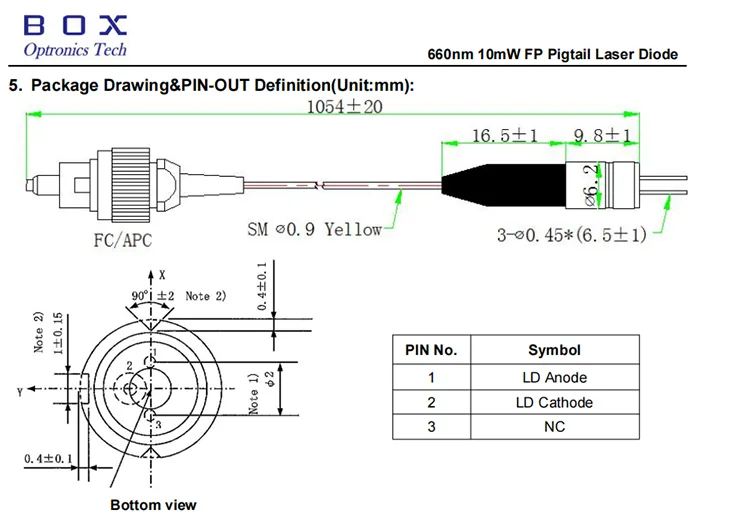

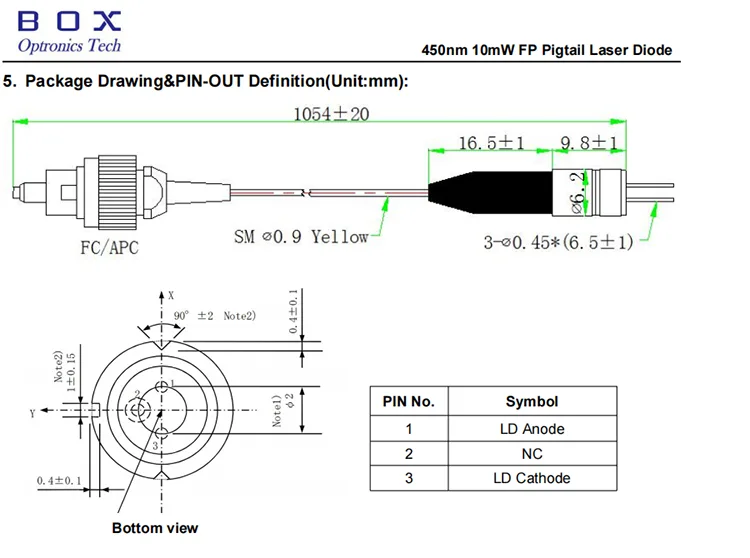

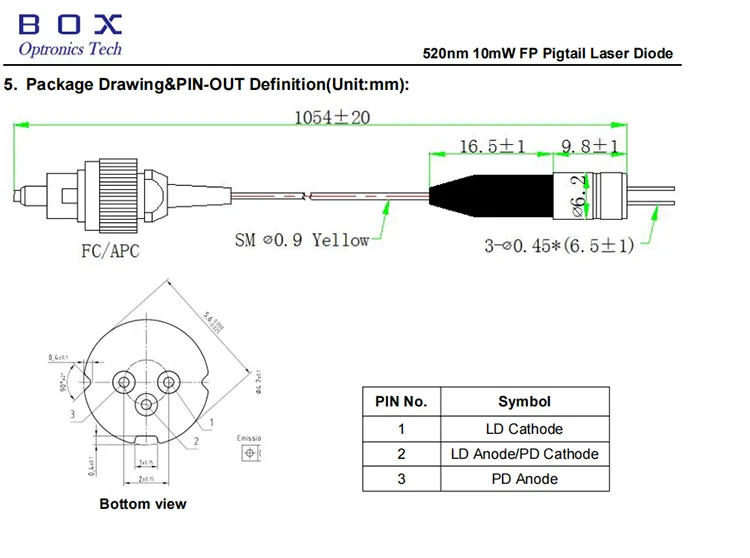

5. प्याकेज रेखाचित्र र पिन-आउट परिभाषा (एकाइ: मिमी)
6. आदेश जानकारी
7. डाटाशीट
8. उद्धरण र भुक्तानी सर्तहरू
9. नेतृत्व समय
10. गुणस्तर आश्वासन र बिक्री पछि सेवा

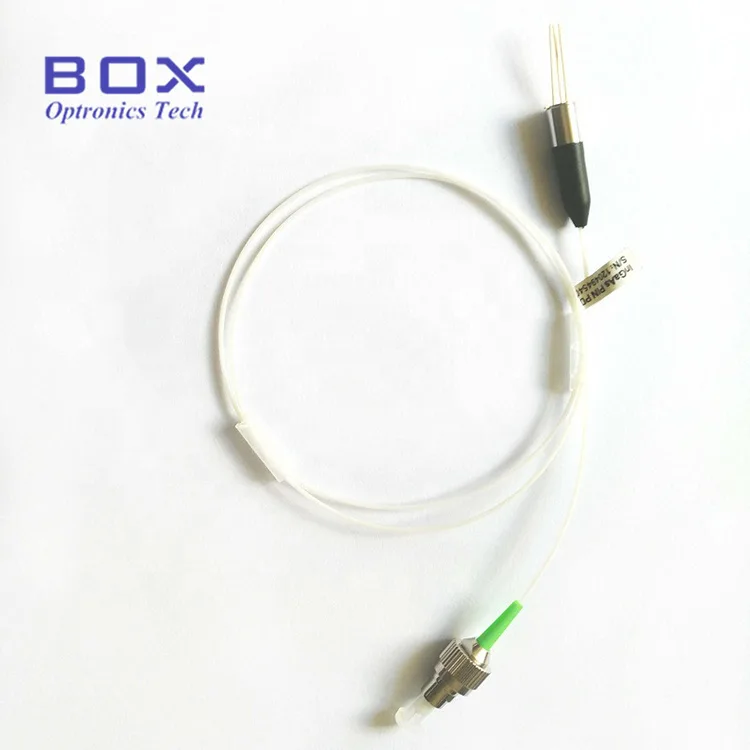

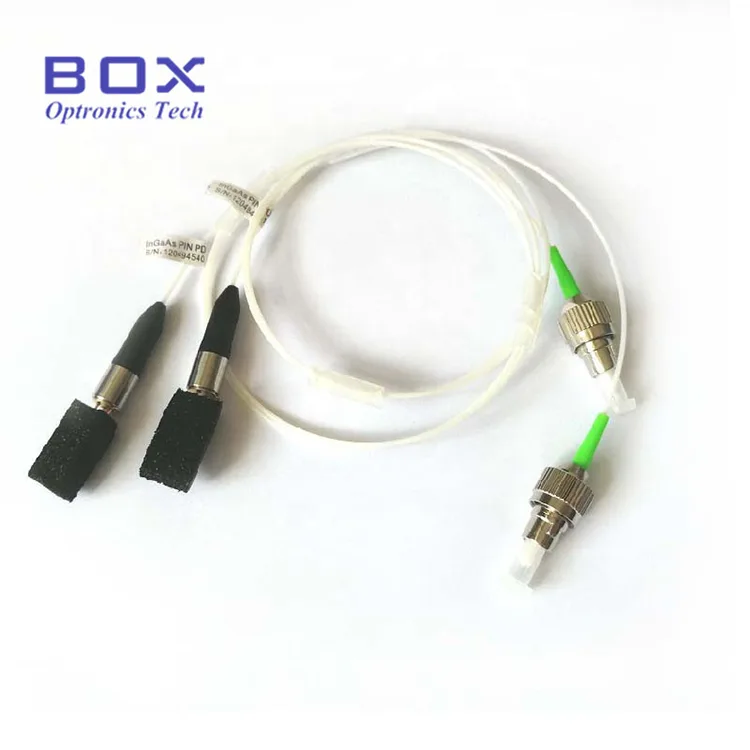

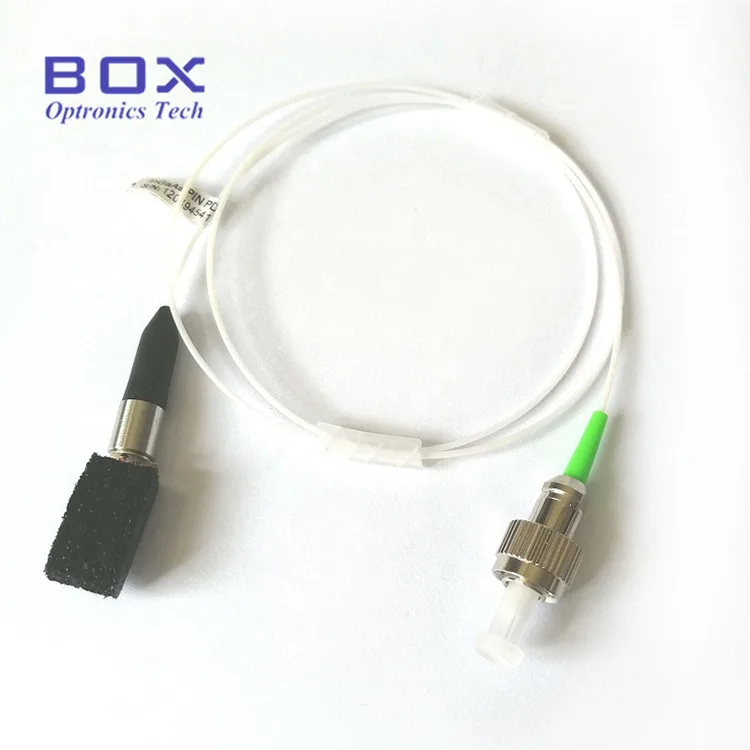

यो FP Coaxial Pigtail लेजर डायोड एकल-मोड Fabry-Perot लेजर डायोड हो, तरंगदैर्ध्य 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, र 980nm उपलब्ध छन्, र आउटपुट पावर 5 mW हो। कनेक्टर FC/APC वा SC/APC हो। उच्च विश्वसनीयता र लामो जीवन। Telcordia GR-468 विश्वसनीयता परीक्षण मानक। यी बहु-तरंगदैर्ध्य FP लेजर डायोडहरूले विभिन्न दृश्य र नजिक-अवरक्त अनुप्रयोगहरूको लागि लचिलो, भरपर्दो, र उच्च-प्रदर्शन समाधानहरू प्रदान गर्दछ।
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF = 65mA |
10 |
20 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
22 |
40 |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
70 |
90 |
mA |
|
फाइबर प्रकार |
- |
- |
460-HP |
|||
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF = 65mA |
5.0 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
22 |
40 |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
60 |
80 |
mA |
|
फाइबर प्रकार |
- |
- |
460-HP |
|||
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF = 65mA |
- |
5 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
55 |
- |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
- |
105 |
mA |
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF = 70mA |
10 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
40 |
90 |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
70 |
120 |
mA |
|
फाइबर प्रकार |
- |
- |
630HP |
|||
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF = 70mA |
10 |
- |
-- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
30 |
45 |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
70 |
120 |
mA |
|
ढलान दक्षता |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
PD मनिटर |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
फाइबर प्रकार |
- |
- |
780HP |
|||
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF =60mA |
10 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
16 |
20 |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
45 |
60 |
mA |
|
ढलान दक्षता |
SE |
CW |
- |
0.95 |
- |
W/A |
|
PD मनिटर |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
फाइबर प्रकार |
- |
- |
780HP |
|||
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस् |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
IF =60mA |
5 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
- |
12 |
20 |
mA |
|
सञ्चालन भोल्टेज |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
सञ्चालन वर्तमान |
IF |
CW |
- |
30 |
50 |
mA |
|
ढलान दक्षता |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
PD मनिटर |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
फाइबर प्रकार |
- |
- |
नमस्ते 1060 |
|||
● एकल मोड Fabry-Perot(FP) लेजर डायोड;
● तरंग लम्बाइ विकल्पहरू: 450-980nm;
● समाक्षीय फाइबर-जोडिएको आउटपुट, CW सञ्चालन;
● उच्च विश्वसनीयता, लामो जीवन;
● Telcordia GR-468 विश्वसनीयता परीक्षण मानक।
● संकेत;
● हल्का कलम;
● प्रिन्टरहरू;
● प्रयोगशाला र बायोमेडिकल लेजर;
● अप्टिकल सेन्सिङ।
|
BLD |
-एक्स |
XX |
XX |
X |
-XX |
|
LD |
चिपटाइप |
तरंगदैर्ध्य |
आउटपुट पावर |
पिन-आउट |
कनेक्टर |
|
लेजर डायोड |
F: FP |
४५०: ४५० एनएम ५२०: ५२० एनएम |
१०: १०mW अन्य |
F: प्रकार F |
FA: FC/APC |
|
६५०: ६५० एनएम |
02: 2mW ०५:५mW अन्य |
D: D टाइप गर्नुहोस् |
FA: FC/APC SA: SC/APC अन्य |
||
|
६६०: ६६० एनएम ७८५: ७८५ एनएम 850: 850nm |
10: 10mW अन्य |
D: D टाइप गर्नुहोस् |
FA: FC/APC |
||
|
980: 980nm |
५:५mW अन्य |
D: D टाइप गर्नुहोस् |
FA: FC/APC |
जस्तै: BLD-F78510D-FA
(अर्डर जानकारी: FP Coaxial Pigtail Laser Diode, 785nm 10mW, टाइप D पिन-आउट, FC/APC कनेक्टरको साथ)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन: लगभग 10 काम दिन। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद: 3-5 कार्य दिनहरू।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
