1. को परिचय 1064nm मल्टीमोड फाइबर हाई-पावर पम्प स्रोत
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. मानक सामान
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

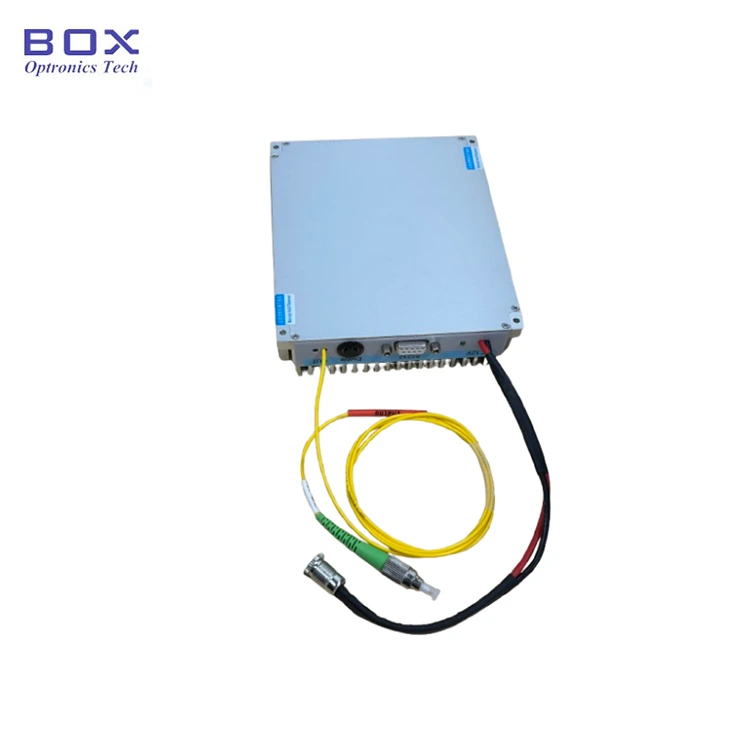

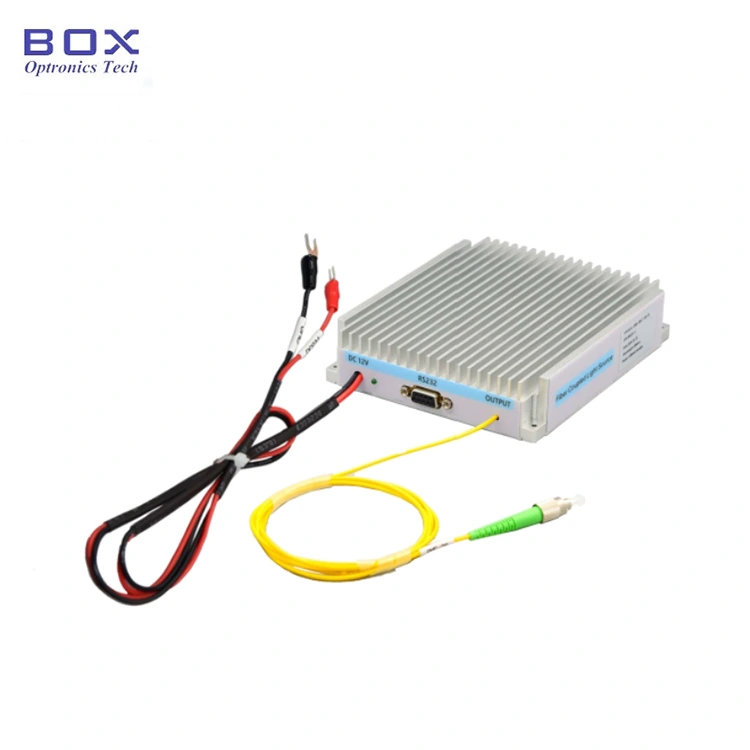

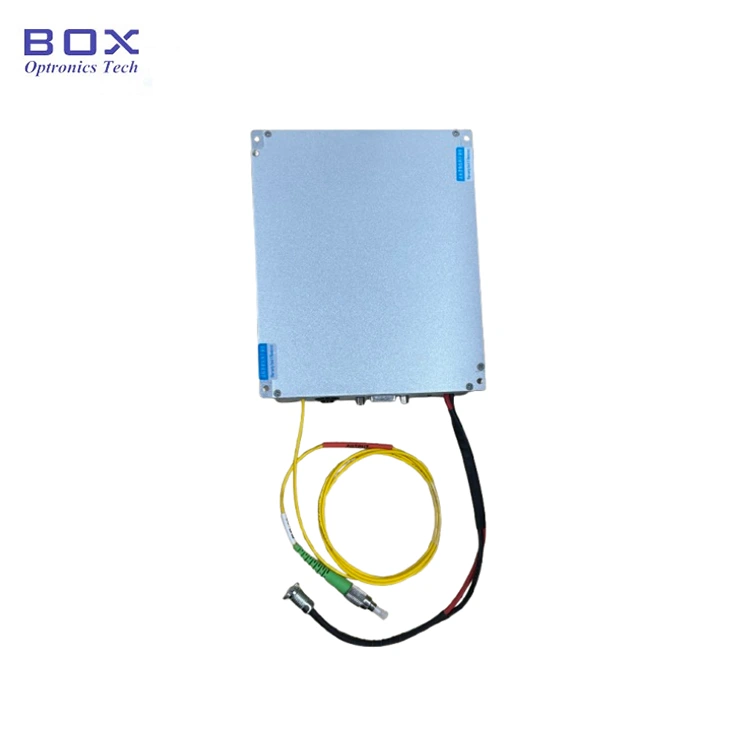

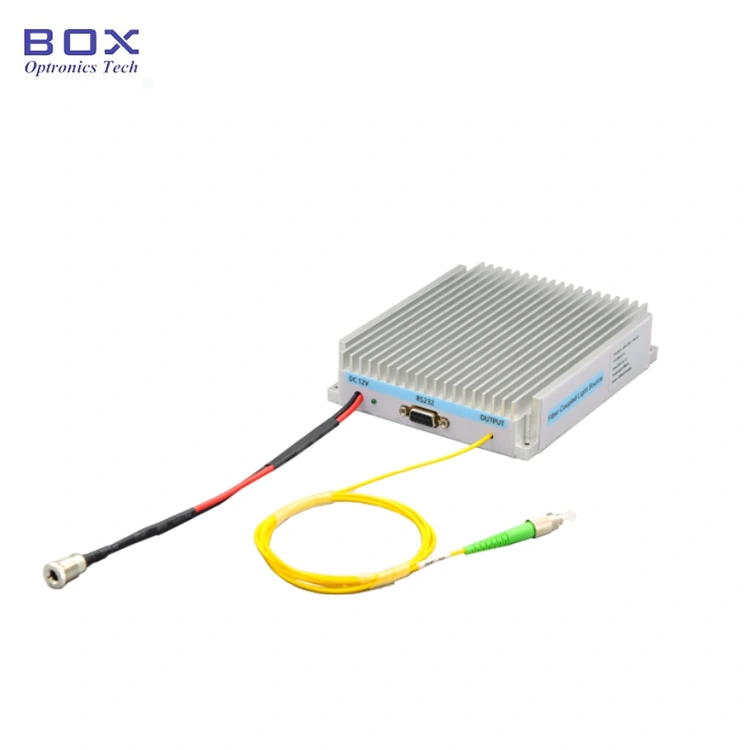

1064nm उच्च शक्ति लेजर स्रोत एक मा आधारित छ उच्च प्रदर्शन अर्धचालक लेजर चिप, 105/125um फाइबर-जोडिएको आउटपुटको साथ, र सुरक्षित र स्थिर सुनिश्चित गर्न डिजाइन गरिएको स्थिर-वर्तमान ड्राइभिङ सर्किट लेजर को सञ्चालन। फाइबर लेजर पम्पिङ मा अनुप्रयोगहरूको लागि उपयुक्त, बायोमेडिसिन, र यस्तै। लामो समयसम्म प्रयोग गर्दा, ध्यान दिनु पर्छ लेजर स्रोत को गर्मी अपव्यय।
|
प्यारामिटरहरू |
एकाइ |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
1054 |
1064 |
1074 |
|
|
आउटपुट शक्ति |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
सञ्चालन मोड |
- |
CW |
|
||
|
शक्ति अस्थिरता |
dB |
≤±०.०२ (१५ मिनेट); ≤±०.०५ (८ घण्टा) |
≤±0.5%; ≤±1.2% |
||
|
फाइबर प्रकार |
- |
१०५/१२५ |
०.२२एनए |
||
|
फाइबर कनेक्टर |
- |
FC/PC वा SMA |
|
||
|

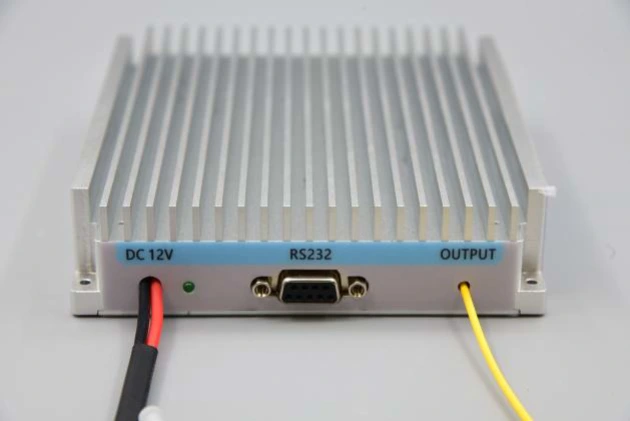

सञ्चार इन्टरफेस |
- |
DB9 महिला (RS232) |
|
||
|
आयाम |
mm |
125(L)×150(W)×31(H) |
मोड्युल |
||
|
आयाम |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
||
|
बिजुली आपूर्ति |
गाविस |
12V/15A |
मोड्युल |
||
|
बिजुली आपूर्ति |
VAC |
100-240VAC |
बेन्चटप |
||
|
सञ्चालन तापमान। |
℃ |
+१५ ~ +५० |
|
||
|
भण्डारण तापमान |
℃ |
-३० ~ +७० |
|
||
● उच्च स्थिरता;
● उच्च उत्पादन शक्ति;
● मोड्युल प्याकेज संग सजिलो एकीकरणको लागि संचार निगरानी;
● FC/UPC वा SMA905 कनेक्टर प्रदान गर्नुहोस्।
● फाइबर लेजर पम्पिङ;
● बायोमेडिसिन;
● सामाग्री लेजर प्रशोधन।
● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
पम्प स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
Step1.Unpacking: विधानसभा अघि, जाँच गर्नुहोस् पम्प स्रोत मोड्युल, USB डेटा सहित सबै सामानहरू पूरा छन् केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि।
Step2.बिजुली आपूर्ति: DC मा जडान स्विचिङ पावर सप्लाई वा एक विनियमित बिजुली आपूर्ति जसले तिनीहरूको शक्ति पूरा गर्दछ आपूर्ति आवश्यकताहरू। मूल मिल्दो पावर एडाप्टर (DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (पावर एडाप्टर आपूर्ति गरियो स्थानीय भोल्टेज मापदण्ड अनुसार।)
चरण3. आउटपुट फाइबर जडान: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबर अन्त अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् प्रदूषण र क्षति नभएको पुष्टि गरेपछि।
Setp4. होस्ट कम्प्युटरमा जडान गर्नुहोस्: प्रयोग गर्नुहोस् USB-RS232 DB9 डाटा केबल 1064nm मल्टीमोड फाइबर उच्च-शक्ति जडान गर्न पम्प स्रोत र कम्प्युटर; कम्प्युटर पहिले एक समर्पित स्थापना गर्नुपर्छ सिरियल पोर्ट चालक USB-RS232 सिरियल पोर्ट डाटा केबल पहिचान गर्न, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही हुन सक्दैन जडान र संचार। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।
Step5.Control software: Box Optronics ले सिरियल कमाण्ड वा PC सफ्टवेयर प्रदान गर्दछ 1064nm Multimode फाइबर को LD वर्तमान र LD तापमान नियन्त्रण उच्च शक्ति पम्प स्रोत। सही पोर्ट छान्नुहोस्, वर्तमान सेट गर्नुहोस् र तापमान, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, ड्राइभलाई र्याम्प गर्नुहोस् प्रारम्भिक सञ्चालनमा बिस्तारै वर्तमान। तुरुन्तै पूर्ण वर्तमान लागू नगर्नुहोस्।)
चरण 6. प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र विच्छेद गर्नुहोस् फाइबर जडान।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
प्याकेज |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-एक्स |
|
पम्प लेजर स्रोत |
1064: 1064nm |
८:८W 20:20W ४५:४५W |
M1:105/125um M2: 200/220um अन्य |
FU: FC/UPC SMA:SMA905 अन्य |
M: मोड्युल B: बेन्चटप |
उदाहरण: BFL-1064-20M1 -FU-M
(अर्डर जानकारी: 1064nm मल्टीमोड फाइबर हाई-पावर पम्प स्रोत, 20W आउटपुट पावर, 105/125um 0.22NA फाइबर, FC/UPC कनेक्टर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 15 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।

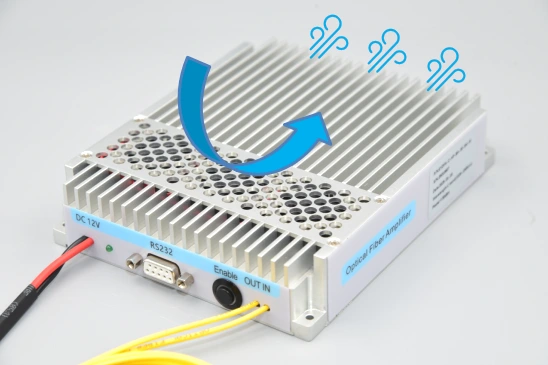

● लामो समयसम्म प्रयोग गर्दा, गर्मीमा ध्यान दिनुपर्छ लेजर स्रोत को अपव्यय। लेजर स्रोत तातो मा निश्चित हुनुपर्छ सिंक र एक प्रशंसक द्वारा चिसो।
● फाइबर कनेक्टरको साथ लेजर स्रोत प्रयोग गर्नु अघि, यो आवश्यक छ फाइबर अप्टिक कनेक्टरको अन्तिम अनुहार बेवास्ता गर्न सफा छ भनी सुनिश्चित गर्न फाइबर अप्टिक प्लगलाई जलाउँदै, जुन नि:शुल्क वारेन्टीद्वारा कभर गरिएको छैन।
● क्षेत्रका सबैले उपयुक्त लेजर सुरक्षा लगाएका छन् भनी सुनिश्चित गर्नुहोस् लेजर द्वारा उत्पन्न विकिरण विरुद्ध सुरक्षा गर्न चश्मा। अनुमान गरिएको छ अपरेटर लेजर सञ्चालनमा संलग्न खतराहरूसँग परिचित छ र लेजर सुरक्षा अभ्यासहरू।
● यन्त्र प्रयोगमा हुँदा, यन्त्रले धेरै वाट अप्टिकल उत्सर्जन गर्न सक्छ विकिरण। यसले आँखा सुरक्षा खतरा र सम्भावित गर्मी स्रोत दुवै प्रस्तुत गर्दछ दहनशील पदार्थहरू प्रज्वलित गर्न।
● बाट अप्टिकल विकिरण क्याप्चर गर्न पर्याप्त बीम स्टप स्थापना गर्नुहोस् फाइबर अन्त्य। सुनिश्चित गर्नुहोस् कि आउटपुट उपयुक्त बीम स्टपमा निर्देशित छ वा इच्छित लक्ष्य।
● सँधै यन्त्रमा लागू गरिएको वर्तमानलाई शून्यबाट र्याम्प गर्नुहोस् इच्छित स्तर। डायोड बन्द गर्दा यो प्रक्रिया उल्टाउनुहोस्।
● शक्ति र निर्दिष्टीकरण भन्दा माथिको तापक्रममा सञ्चालन हुनेछ यन्त्रको वृद्धावस्थालाई गति दिन्छ र यन्त्रलाई नष्ट गर्न सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
