१. 1064nm को परिचय 30mW DFB बटरफ्लाइ लेजर डायोड
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

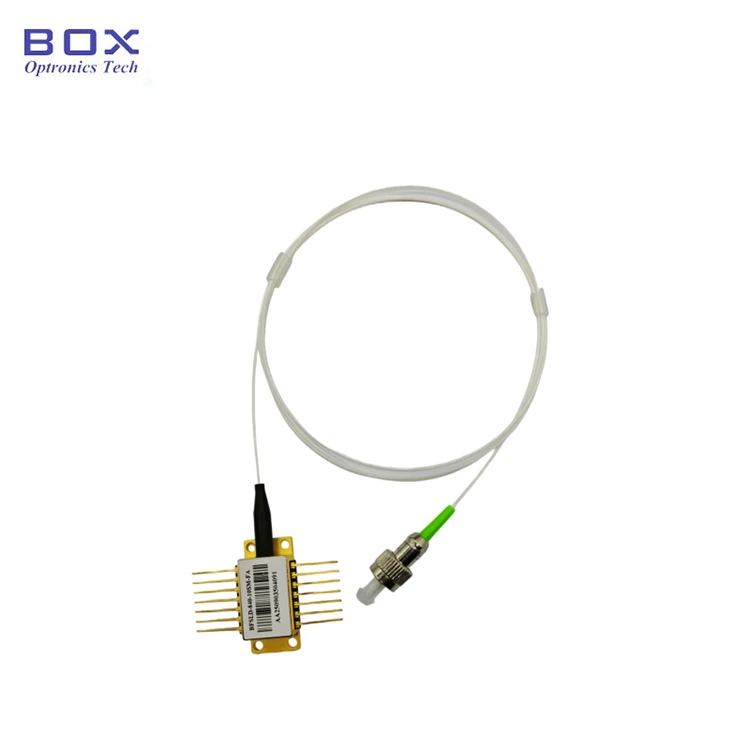

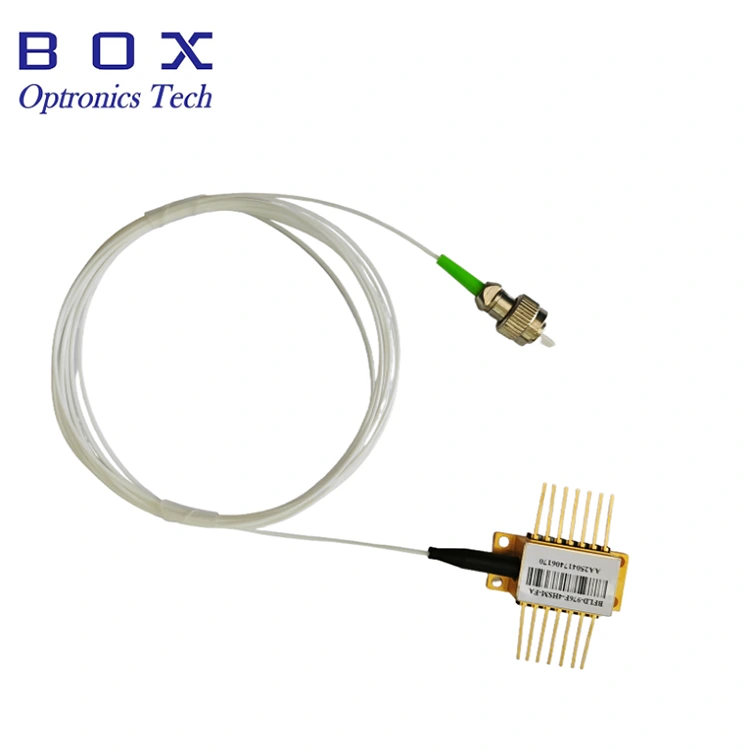

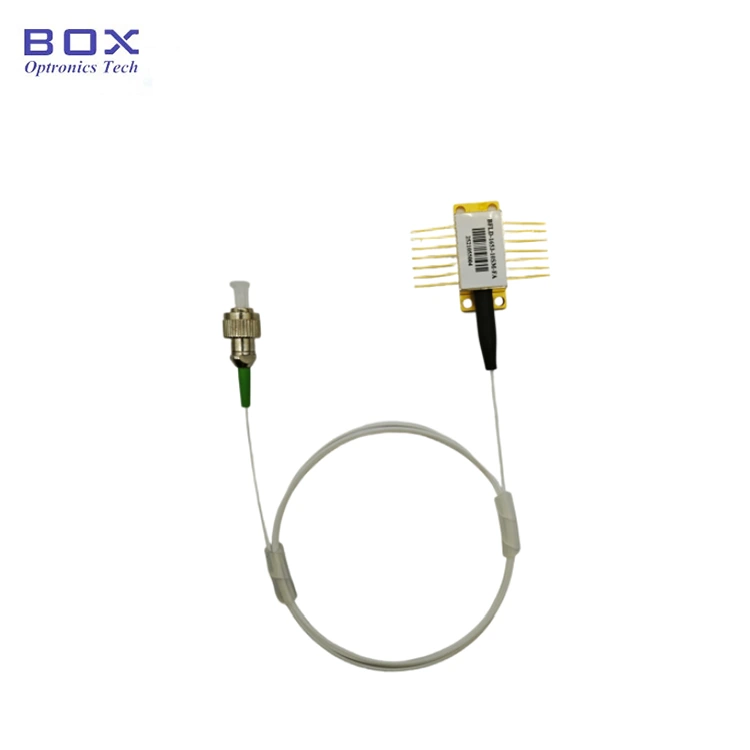

यो 14-पिनको साथ 1064nm DFB लेजर डायोड हो मानक पुतली प्याकेज, केन्द्रीय तरंगदैर्ध्य 1064nm, तरंगदैर्ध्य सहिष्णुता +/-1nm, र विशिष्ट उत्पादन शक्ति 30mW। बिल्ट-इन TEC, थर्मिस्टर, आइसोलेटर, र दीर्घकालीन स्थिर सञ्चालनको लागि उत्कृष्ट तरंगदैर्ध्य स्थिरताको साथ, PD मोनिटर गर्नुहोस्। यो मुख्यतया अप्टिकल फाइबर संचार र सेन्सिङ मा प्रयोग गरिन्छ। कडा तार पिन परिभाषा अनुसार, TEC नियन्त्रण अन्तर्गत, र अत्यधिक फाइबर झुकाउने प्रदर्शन र सेवा जीवन सुनिश्चित गर्न।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃, IOP = 200mA |
1063 |
1064 |
1065 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
एसएम फाइबर |
30 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
25℃, IOP = 200mA |
- |
20 |
30 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
- |
- |
200 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
25℃, IOP = 200mA |
- |
- |
2.7 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
- |
40 |
- |
- |
dB |
|
स्पेक्ट्रल चौडाइ (-२० dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
अप्टिकल अलगाव |
ISO |
- |
- |
30 |
- |
dB |
|
ढलान दक्षता |
η |
- |
- |
0.28 |
- |
mW/mA |
|
हालको निगरानी गर्नुहोस् |
IMON |
VR = 5V, IOP = 200mA |
500 |
- |
1250 |
μA |
|
MPD गाढा वर्तमान |
ID |
VR = 5V |
- |
- |
200 |
nA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
TEC सञ्चालन तापमान |
शीर्ष |
IOP = 200mA |
15 |
- |
40 |
℃ |
● बहु-क्वान्टम राम्रो (MQW) वितरित प्रतिक्रिया (DFB) लेजरहरू;
● आउटपुट पावर अप 30mW को;
● एसएम वा पीएम फाइबर;
● 14-पिन thermistor, TEC संग BTF प्याकेज, आइसोलेटर र मनिटर PD।
● अप्टिकल फाइबर संचार;
● अप्टिकल उपकरण;
● अप्टिकल फाइबर सेन्सर;
● प्रकाश स्रोत।

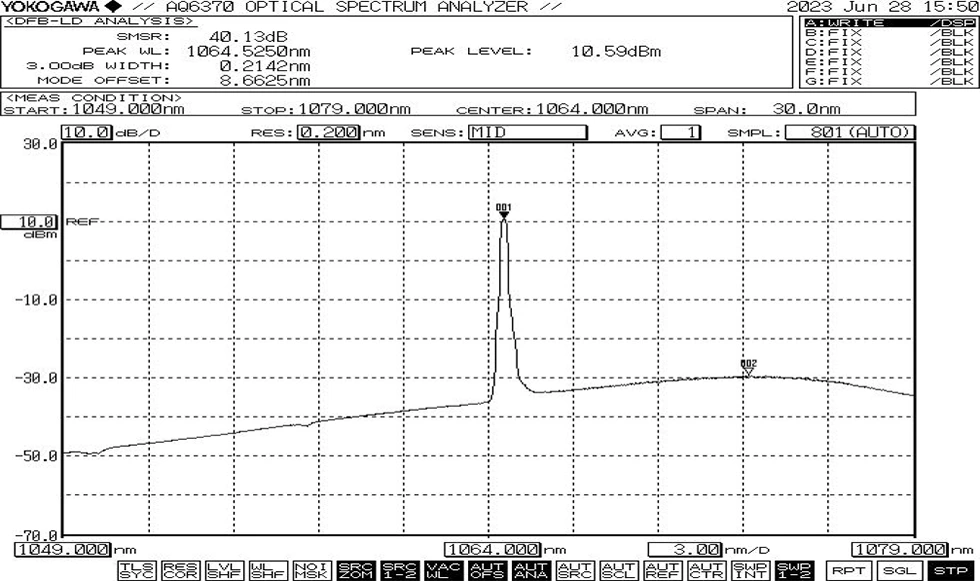

● विशिष्ट स्पेक्ट्रम: 1064nm, +/-1 WL सहिष्णुता

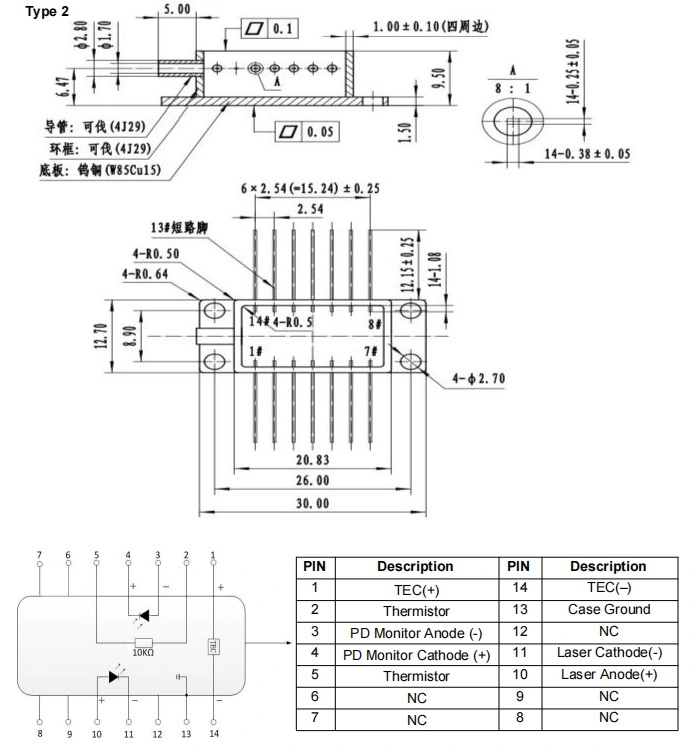

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1064nm 30mW DFB बटरफ्लाइ लेजर डायोड
● मानक सामानहरू
|
|
सामानहरू |
मात्रा |
|
1 |
1064nm 30mW DFB बटरफ्लाइ लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
1064: 1064nm |
३०:३०mW ६०:६०mW 2H: 200mW |
SM: एकल मोड PM: ध्रुवीकरण कायम
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
नल: 14PIN प्रकार 2 |
उदाहरण: BFLD-1064-30SM-FA
(अर्डर जानकारी: 1064nm 30mW DFB बटरफ्लाइ लेजर डायोड, SM फाइबर संग, FC/APC कनेक्टर, पम्प पिन)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● पावर-अप प्रक्रियाको बखत, सीधै उच्च प्रवाह कहिल्यै नदिनुहोस्, जस्तै यसले चिपलाई नोक्सान पुर्याउँछ। बरु, हालको स्तरमा यन्त्रलाई पावर अप गर्नुहोस् चिपको थ्रेसहोल्डको नजिक, र त्यसपछि बिस्तारै सानो मा वर्तमान बढाउनुहोस् इच्छित स्तर नपुगेसम्म वृद्धि।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
