Fabry Perot FP लेजर स्रोत मोड्युल लेजर, स्थिर उत्पादन शक्ति, र स्पेक्ट्रम को सुरक्षित सञ्चालन सुनिश्चित गर्न एक अर्धचालक लेजर चिप, एक पेशेवर डिजाइन ड्राइभ सर्किट, र TEC नियन्त्रण अपनाउछ। 532nm, 785nm, र 1064nm वैकल्पिक छन्। उत्पादन शक्ति 50mW भन्दा बढी छ। PC होस्ट आदेशहरू र सफ्टवेयर सञ्चालन र एकीकरणको लागि प्रदान गरिएको छ। बायोमेडिकल र वर्णक्रमीय विश्लेषणको लागि पम्प लेजर स्रोतको रूपमा उपयुक्त।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
||
|
सञ्चालन तरंगदैर्ध्य |
nm |
५३२±५ |
७८५±५ |
१०६४±५ |
|
|
आउटपुट शक्ति |
mW |
>५० |
>५० |
>५० |
|
|
फाइबर प्रकार |
- |
460-HP |
Hi780 |
नमस्ते 1060 |
|
|
शक्ति अस्थिरता (छोटो अवधि 15 मिनेट) |
dB |
≤±०.०२ |
|
||
|
पावर अस्थिरता (दीर्घकालीन 8 घण्टा) |
dB |
≤±०.०५ |
|
||
|
कनेक्टर |
- |
एफसी/एपीसी |
|
||
|
आयामहरू |
mm |
७०(W)×90(D)×18(H) |
|
||
|
विद्युत आपूर्ति |
गाविस |
DC 12V/2A |
XH2.54-3PIN |
||
|
सक्रियता विद्युत स्तर |
गाविस |
४.२~५.५V |
|
||
|
संचार इन्टरफेस |
- |
DB9 महिला (RS485) |
XH1.25-3PIN |
||
|
नियन्त्रण सफ्टवेयर |
- |
BoxLaserCtrIV2 |
|
||
|
सिरियल पोर्ट सफ्टवेयर |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
||
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
||
● 50mW उच्च उत्पादन शक्ति;
● स्थिर शक्ति र स्पेक्ट्रम;
● 70x90x18mm कम्प्याक्ट मोड्युल प्याकेज।
● बायोमेडिकल;
● स्पेक्ट्रल विश्लेषण;
● अप्टिकल फाइबर सेन्सर।

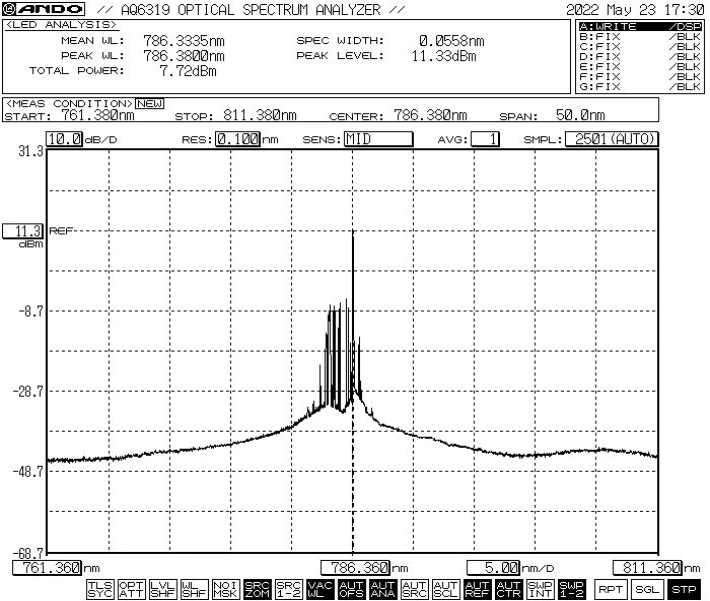

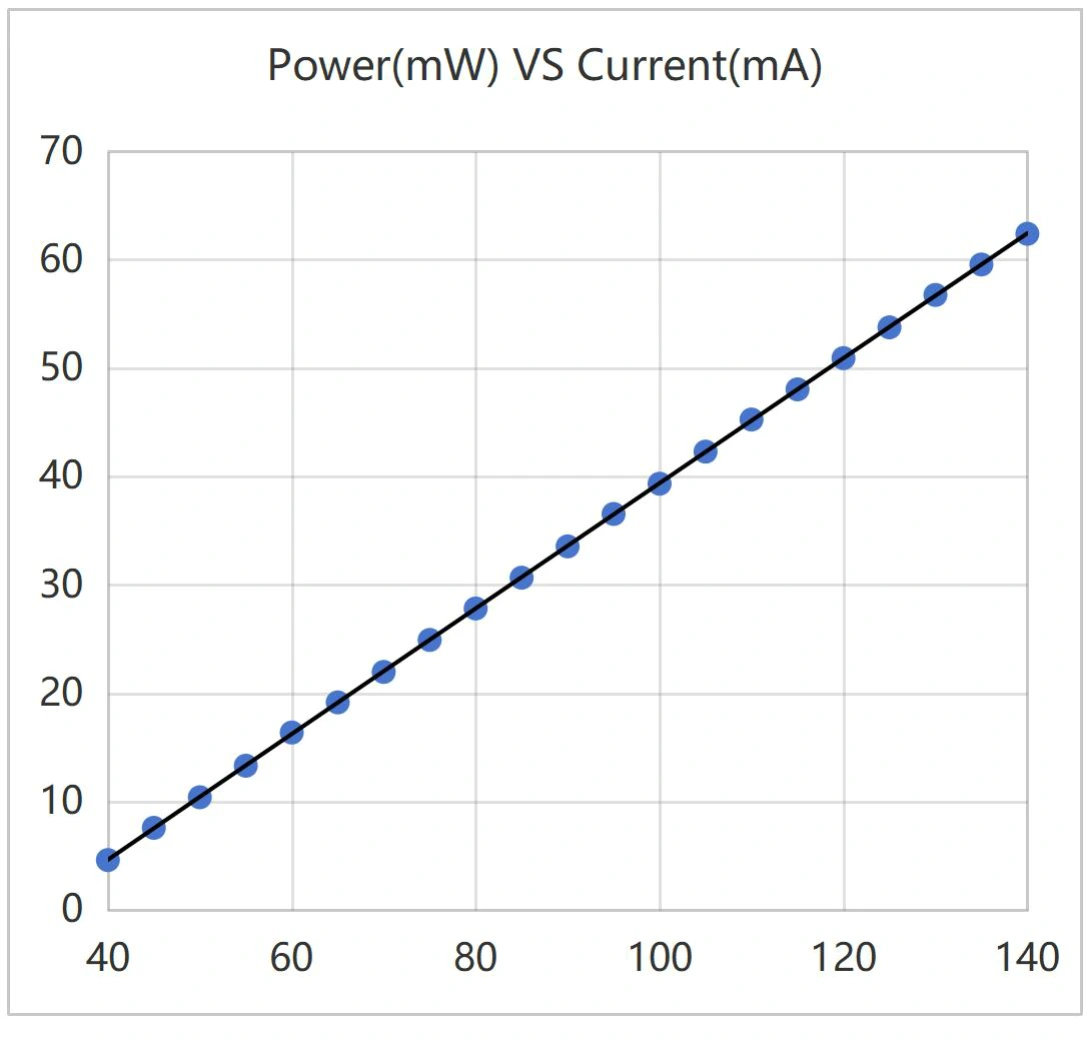

● विशिष्ट वक्र: 785nm 50mW FP लेजर स्रोत
चरण १। अनप्याकिंग: विधानसभा अघि, जाँच गर्नुहोस् कि सबै सामानहरू पूरा भए।
चरण २। बिजुली आपूर्ति: DC स्विचिंग पावर सप्लाई वा एक विनियमित बिजुली आपूर्तिमा जडान गरिएको छ जसले तिनीहरूको बिजुली आपूर्ति आवश्यकताहरू पूरा गर्दछ। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (स्थानीय भोल्टेज मापदण्ड अनुसार पावर एडाप्टर आपूर्ति।)
चरण ३। आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टर वा फ्ल्यान्जमा डस्ट क्याप खोल्नुहोस्, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा विभाजन गर्नुहोस् कि त्यहाँ कुनै प्रदूषण र क्षति नभएको पुष्टि गरेपछि परीक्षण गर्न सकिन्छ।
Setp4। होस्ट कम्प्युटरमा जडान गर्नुहोस्: फेब्री पेरोट एफपी लेजर स्रोत मोड्युल र कम्प्युटर जडान गर्न USB-RS485 DB9 डाटा केबल प्रयोग गर्नुहोस्; कम्प्युटरले पहिले USB-RS485 सिरियल पोर्ट डाटा केबल पहिचान गर्न समर्पित सिरियल पोर्ट ड्राइभर स्थापना गर्नुपर्छ, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान र सञ्चार गर्न सकिँदैन। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।

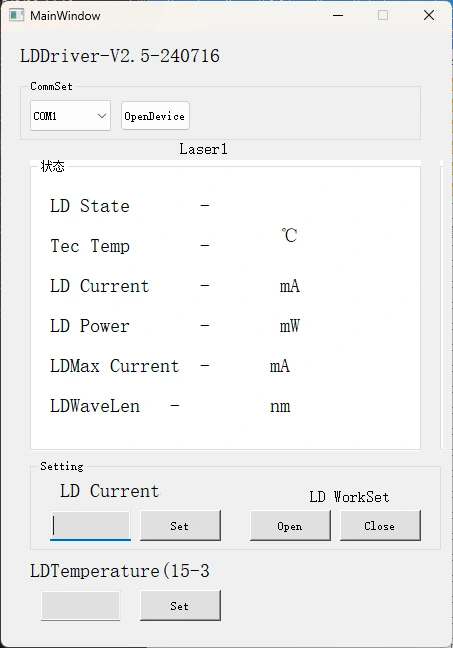

चरण ५। नियन्त्रण सफ्टवेयर: Box Optronics ले Fabry Perot FP लेजर सोर्स मोड्युलको LD वर्तमान नियन्त्रण गर्न सिरियल आदेश वा PC सफ्टवेयर प्रदान गर्दछ। सही पोर्ट छान्नुहोस्, वर्तमान र तापमान सेट गर्नुहोस्, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, प्रारम्भिक अपरेशनमा ड्राइभ करन्टलाई बिस्तारै र्याम्प गर्नुहोस्। तुरुन्तै पूर्ण करेन्ट लागू नगर्नुहोस्।)
चरण 6। प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र फाइबर जडान विच्छेद गर्नुहोस्।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
आयाम |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-एक्स |
|
लेजर स्रोत |
५३२:५३२ एनएम ७८५:७८५ एनएम 1064:1064nm |
५०:५०mW |
SM: SM फाइबर PM:PM फाइबर |
FA:FC/APC SA:SC/APC अन्य |
M: मोड्युल B: बेन्चटप |
उदाहरण: BFL-F1064-50SM-FA-M
(अर्डर जानकारी: Fabry Perot FP लेजर स्रोत मोड्युल, 1064nm, 50mW आउटपुट पावर, SM फाइबर संग, FC/APC कनेक्टर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन: 10-15 काम दिन। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद: 3-5 कार्य दिनहरू।
● फाइबर अप्टिक कनेक्टरहरू बारम्बार घुसाउन वा हटाउन सिफारिस गरिँदैन, धुलो प्रदूषणलाई रोक्नको लागि-जसले घुसाउने हानि बढाउन सक्छ—वा फाइबर जडानकर्ताको छेउको अनुहार जल्न सक्छ।
● फाइबर कनेक्टरहरू लिन्ट-फ्री वाइपद्वारा सफा गर्नुहोस् र जडान अघि फाइबर एन्ड-फेस डिटेक्टरद्वारा निरीक्षण गर्नुहोस्। अन्त-अनुहार जलनबाट बच्न पावर बिना नै फाइबरहरू जडान/विच्छेद गर्नुहोस्। फाइबर अप्टिक कनेक्टरहरू धुलो टोपीले ढाकिएको हुनुपर्छ।
● यदि आउटपुट फाइबरलाई अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यसलाई फ्युजन स्प्लिसर प्रयोग गर्न सिफारिस गरिन्छ।
● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
