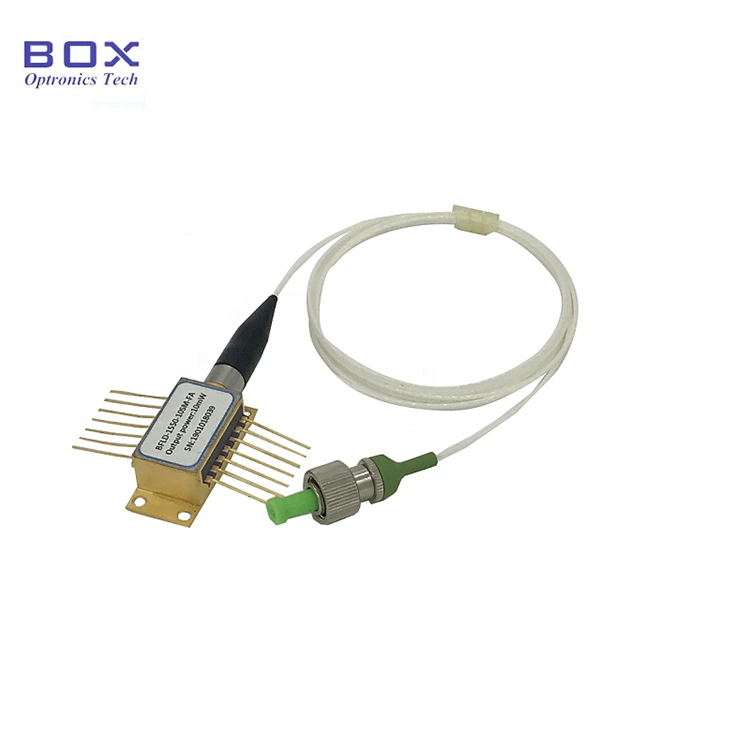

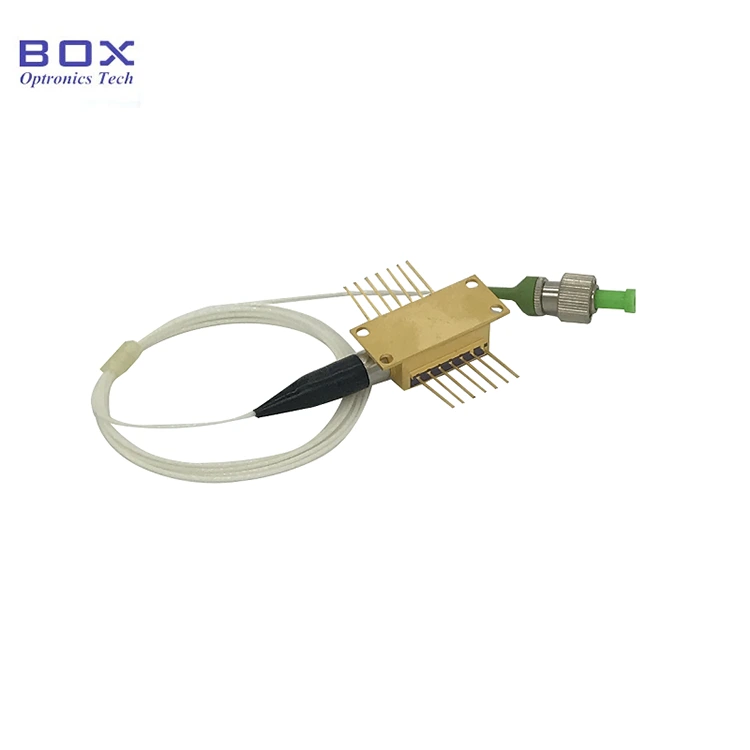

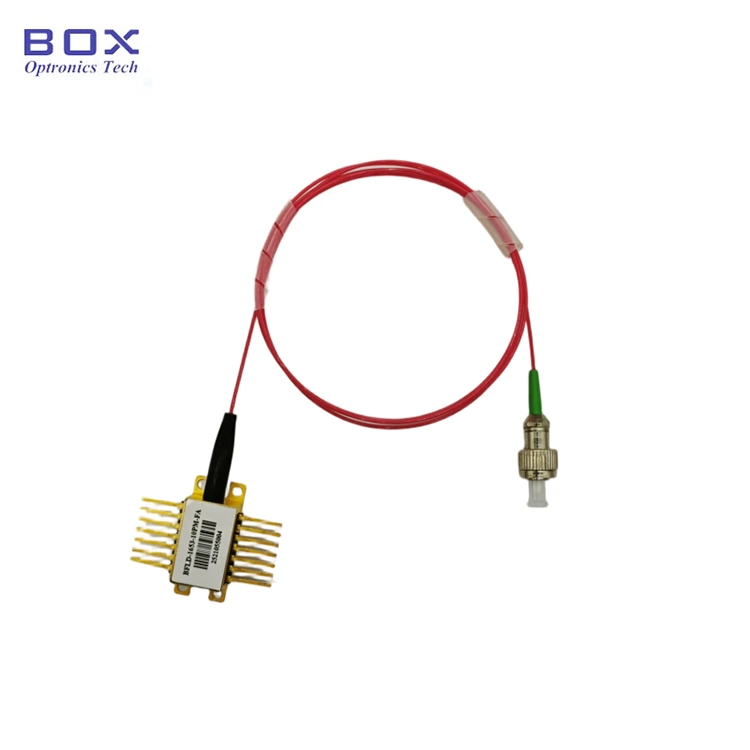

1064nm 200mW DFB बटरफ्लाइ लेजर डायोड ए संग बहु-क्वान्टम वेल DFB संरचना र 14-पिन बटरफ्लाइ प्याकेज। +/-2nm तरंगदैर्ध्य सहिष्णुता। यसले TEC, एक मोनिटर फोटोडियोड, र एक एकीकृत गर्दछ थर्मिस्टर, SM Hi1060 वा PM980 फाइबरलाई समर्थन गर्दछ, सामान्य 200mW आउटपुटको साथ शक्ति। बीज स्रोत, स्पेक्ट्रोस्कोपी, र अप्टिकल सेन्सिङको लागि आदर्श। नोट ESD सुरक्षा, र पूर्ण अधिकतम मूल्याङ्कनहरू पार नगर्नुहोस्।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15～35℃ CW |
1062 |
1064 |
1066 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
TL=25℃ |
- |
200 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
TL=25℃ |
- |
45 |
70 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
IOP = 200mA(CW) |
- |
- |
2.5 |
V |
|
सञ्चालन वर्तमान |
Iop |
IOP = 200mA(CW) |
- |
300 |
500 |
mA |
|
-3dB स्पेक्ट्रल चौडाइ |
Δλ |
- |
- |
0.03 |
- |
nm |
|
साइड मोड दमन अनुपात |
SMSR |
- |
- |
40 |
- |
dB |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
- |
18 |
- |
- |
dB |
|
अस्थायी। तरंगदैर्ध्य गुणांक |
Δλ/ΔT |
- |
- |
0.08 |
- |
nm/℃ |
|
MPD उत्तरदायित्व |
IMON/POP |
@-5V पूर्वाग्रह भोल्टेज |
1 |
- |
30 |
μA/mW |
|
थर्मिस्टर प्रतिरोध |
RTH |
- |
9.5 |
10 |
10.5 |
KΩ |
● एसएम फाइबर वा PM फाइबर पिगटेल;
● 200mW उच्च उत्पादन शक्ति;
● उच्च विश्वसनीयता;
● 14-पिन थर्मोइलेक्ट्रिक संग BTF प्याकेज कूलर र मोनिटर photodiode।
● लेजरहरूको लागि बीउ स्रोत;
● स्पेक्ट्रोस्कोपी;
● अप्टिकल सेन्सिङ।

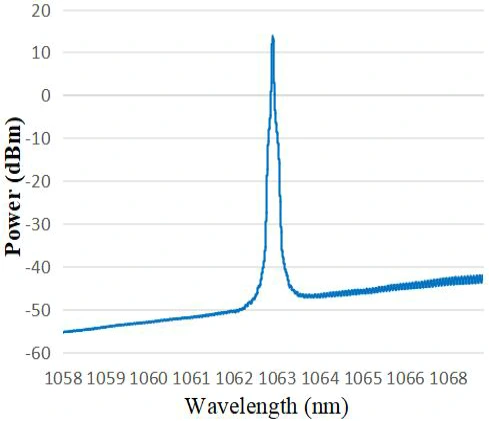

● विशिष्ट स्पेक्ट्रम: 1064nm, +/-2nm WL सहिष्णुता।

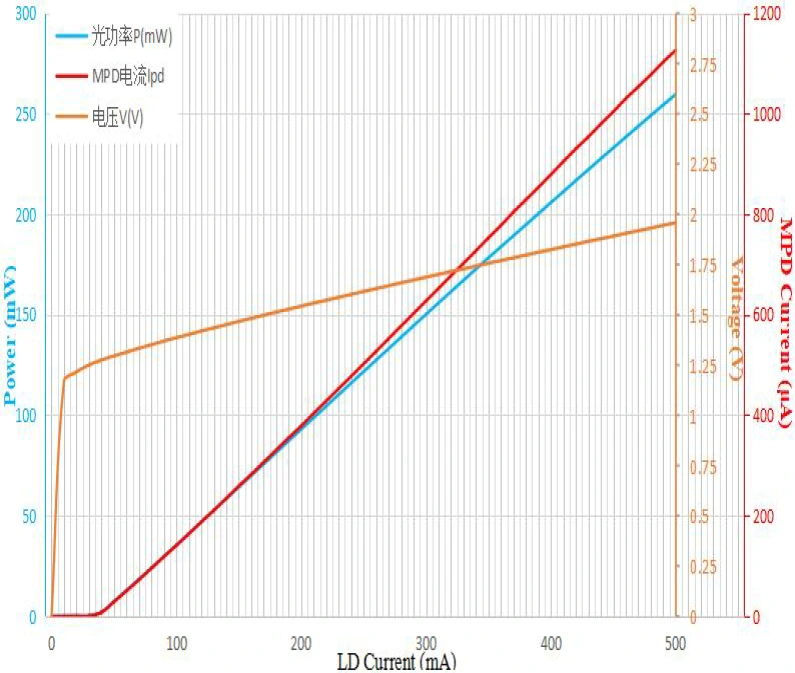

● PIV
● मानक सामानहरू
|
|
सामानहरू |
मात्रा |
|
1 |
1064nm 200mW DFB बटरफ्लाइ लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
1064: 1064nm |
३०:३०mW ६०:६०mW 2H: 200mW |
SM: एकल मोड PM: ध्रुवीकरण कायम
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
नल: 14PIN प्रकार 2 |
उदाहरण: BFLD-1064-2HPM-FA
(अर्डर जानकारी: 1064nm 200mW DFB बटरफ्लाइ लेजर डायोड, PM फाइबर सहित, FC/APC कनेक्टर, पम्प पिन)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
