सेमीकन्डक्टर लेजरहरू 1962 मा आविष्कार गरिएका थिए र 1970 मा डबल हेटेरोस्ट्रक्चरको साथ निरन्तर-तरंग सञ्चालन हासिल गरे, अप्टिकल संचारको लागि मुख्य प्रकाश स्रोत बन्यो। InGaAsP/InP प्रणालीले 1300/1550 nm कम-लोस कम्युनिकेशन ब्यान्डलाई समर्थन गर्दछ, र MOCVD मुख्यधारा निर्माण प्रविधि भएको छ।
एक अर्धचालक लेजरएक लाभ माध्यम र एक Fabry-Perot रेजोनेटर समावेश गर्दछ। जनसंख्या उल्टो क्यारियर इंजेक्शन द्वारा महसुस गरिन्छ, र लेजर उत्तेजित उत्सर्जन द्वारा उत्पन्न हुन्छ। अनुदैर्ध्य मोड स्पेसिङ गुहा लम्बाइ द्वारा निर्धारण गरिन्छ, र मोड लक गर्न धेरै अनुदैर्ध्य मोडहरूको चरण सिंक्रोनाइजेसन आवश्यक छ।
एक व्यापक क्षेत्र लेजर को योजनाबद्ध

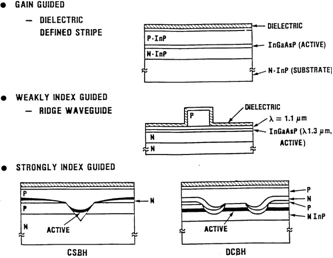

InGaAsP/InP सामग्री प्रणाली प्रयोग गरेर धेरै लेजर डिजाइनहरू।
InGaAsP/InP सामग्री प्रणाली संचार ब्यान्डको लागि अपनाइएको छ, 1300-1600 nm कभर। MOCVD epitaxial बृद्धिले उच्च परिशुद्धता जाली मिलान प्राप्त गर्दछ, जुन व्यावसायिक लेजरहरूको लागि कोर निर्माण योजना हो।
थ्रेसहोल्ड वर्तमान तापक्रमको साथ द्रुत रूपमा बढ्छ, र विशेषता तापमान T₀ तापमान स्थिरता प्रतिबिम्बित गर्दछ। उच्च-गति मोड्युलेसन कम क्षमता र बलियो सूचकांक-निर्देशित संरचनाहरूमा निर्भर गर्दछ।
सेमीकन्डक्टर लेजरहरूले सानो आकार र उच्च विश्वसनीयता, अप्टिकल सञ्चार, पम्प स्रोतहरू, मुद्रण र सेन्सिङ, अल्ट्राफास्ट मोड-लक प्रणालीहरूको लघुकरण र एकीकरणको लागि मुख्य प्रकाश स्रोतको रूपमा काम गर्ने सुविधा दिन्छ।
