1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

सामग्रीको तालिका

1. 1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत को परिचय

2. प्राविधिक विशिष्टताहरू

3. उत्पादन सुविधाहरू

4. विशिष्ट अनुप्रयोगहरू

5. उत्पादन विवरणहरू

6. सुरक्षित सञ्चालन गाइड

7. आदेश जानकारी

8. डाटाशीट र टेस्टसिट

9. उद्धरण र भुक्तानी सर्तहरू

10. नेतृत्व समय

11. सञ्चालन नोटहरू र मर्मतसम्भार

12. गुणस्तर आश्वासन र बिक्री पछि सेवा

उत्पादन परिचय-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

Box Optronics' 1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोतले उच्च शक्ति, असाधारण स्थिरता, र कम ऊर्जा खपत प्रदान गर्न उन्नत अर्धचालक लेजर चिपहरू र समर्पित एकीकृत सर्किटहरू प्रयोग गर्दछ। यो प्रकाश स्रोतले कम्तिमा 80 mW को उत्पादन शक्ति प्रदान गर्दछ (100 mW को विशिष्ट मानको साथ), एकल-मोड वा ध्रुवीकरण-बनाउने फाइबर मार्फत जोडिएको। यो टचस्क्रिन इन्टरफेस संग सुसज्जित छ जसले प्रकाश स्रोतको वर्तमान र पावर आउटपुट समायोजन गर्न अनुमति दिन्छ।

उत्पादन निर्दिष्टीकरण-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

उत्पादन सुविधाहरू-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

● उच्च शक्ति: min.80mW, typ.100mW।

● पावर र स्पेक्ट्रल स्थिर;

● LCD टचस्क्रिन, सजिलो-सञ्चालन;

● SMF-28e/ PM फाइबर।

उत्पादन अनुप्रयोगहरू-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

● फाइबर अप्टिक्स सेन्सिङ;

● निष्क्रिय घटक सम्मिलित घाटा परीक्षण;

● गहिरो चिकित्सा / जैविक इमेजिङ।

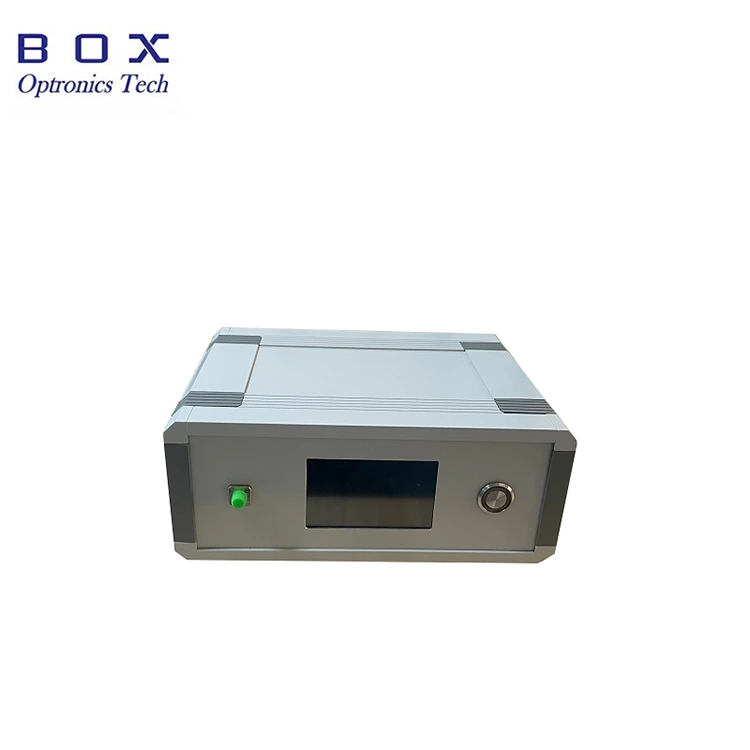

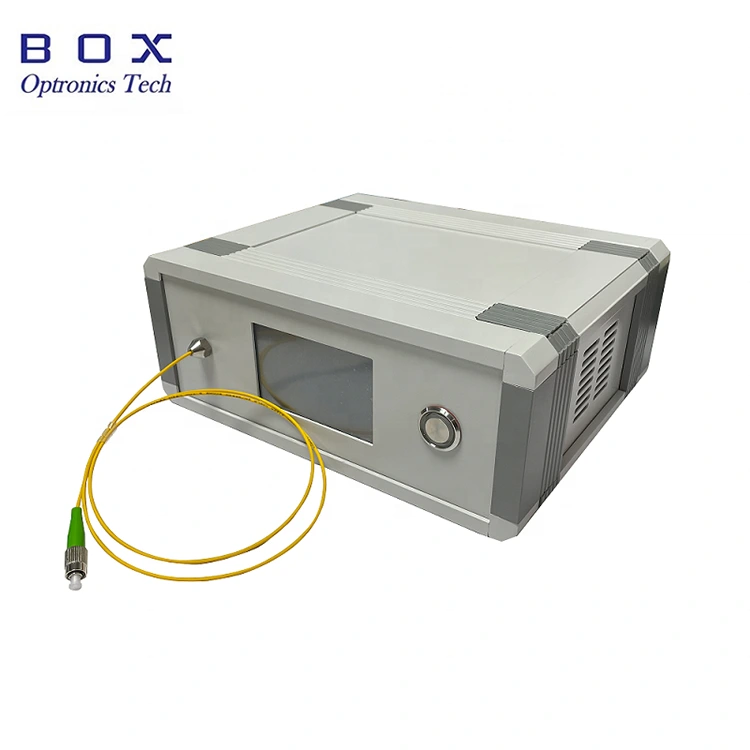

उत्पादन विवरण-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

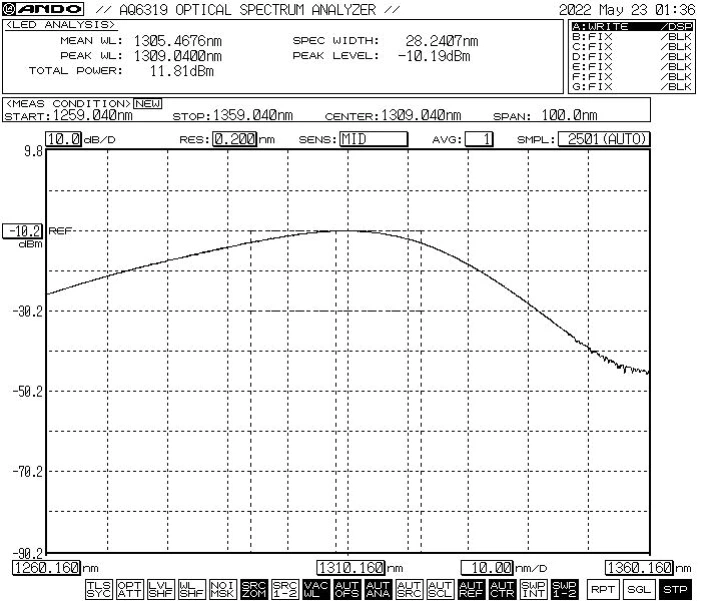

● विशिष्ट स्पेक्ट्रम

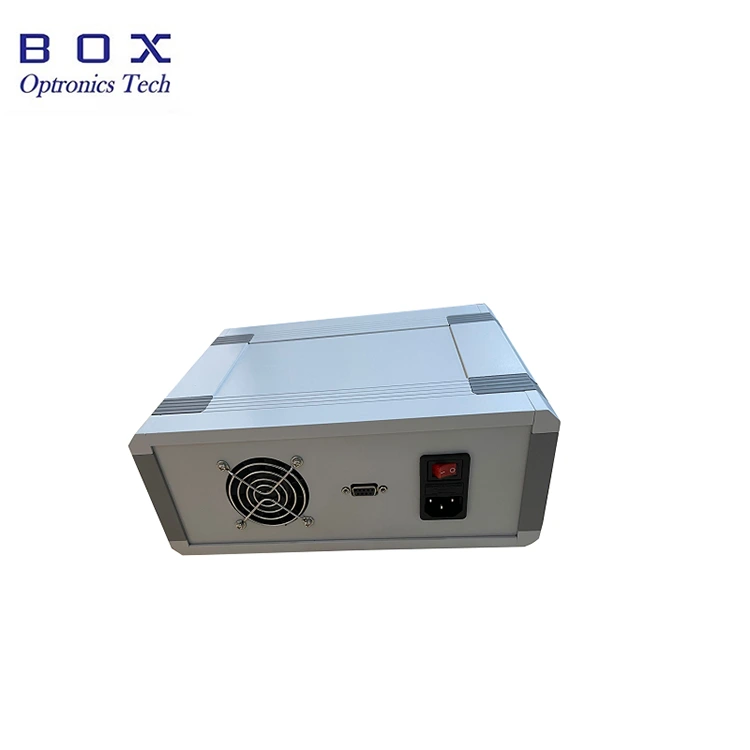

● पछाडिको दृश्य: फ्यान कूलिङ, सञ्चार इन्टरफेस, पावर स्विच, पावर पोर्टको साथ।

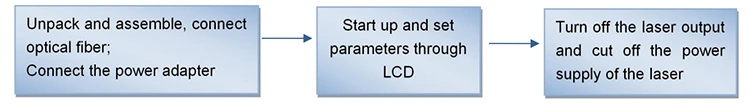

सञ्चालन चरण-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

चरण १। खोल्ने र जम्मा गर्ने:

कृपया एसेम्बली अघि सामानहरू पूरा भए नभएको जाँच गर्नुहोस्।

चरण २। बिजुली आपूर्ति जडान गर्नुहोस्:

चेसिस ब्याकप्लेनको पावर कर्ड सकेटमा पावर कर्ड घुसाउनुहोस् र बिजुली आपूर्ति जडान गर्नुहोस्।

चरण ३। आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टर वा फ्ल्यान्जमा डस्ट क्याप खोल्नुहोस्, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा विभाजन गर्नुहोस् कि त्यहाँ कुनै प्रदूषण र क्षति नभएको पुष्टि गरेपछि परीक्षण गर्न सकिन्छ।

Setp4। प्रकाश स्रोत खोल्नुहोस्:

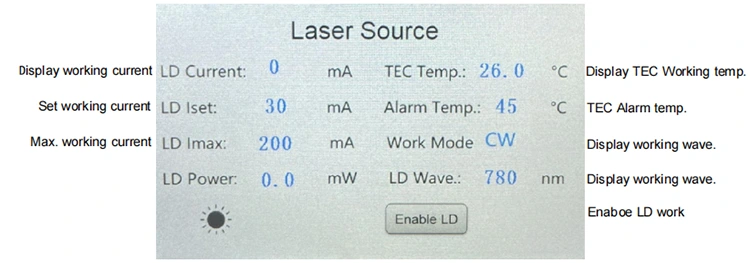

पछाडिको पावर स्विच अन गर्नुहोस्। नोट: यस समयमा, काम गर्ने वर्तमान र पावर मानहरू अन्तिम बन्द हुँदा सेट गरिएका प्यारामिटरहरू हुन्। यदि तपाइँ तिनीहरूलाई समायोजन गर्न आवश्यक छ भने, तपाइँ तिनीहरूलाई छुनुहोस् र LCD स्क्रिन मार्फत परिमार्जन गर्न सक्नुहुन्छ। उपयुक्त काम गर्ने वर्तमान सेट गरेपछि, "एलडी सक्षम गर्नुहोस्" स्विच मार्फत लेजर आउटपुट सक्रिय गर्नुहोस्।

चरण ५। बन्द

प्रयोग गरिसकेपछि, लेजर आउटपुट बन्द गर्न अगाडिको प्यानल "एलडी सक्षम गर्नुहोस्" बन्द गर्नुहोस् र पावर स्विच बन्द गर्नुहोस्, पावर कर्ड विच्छेद गर्नुहोस्।

अर्डरिङ जानकारी-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

जस्तै: BSLD-1310-1HSM-FA-B

(अर्डर जानकारी: 1310nm 100mW SLD उच्च शक्ति प्रकाश स्रोत, SM फाइबर, FC/APC कनेक्टर, Benchtop प्याकेज संग)।

डाटाशीट र Testsheet-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

डाटाशीट

परीक्षणपत्र

उद्धरण र भुक्तानीका सर्तहरू-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

● उद्धरण सर्तहरू

(1) EXW:

यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।

(२) DAP:

यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।

(३) अन्य

● भुक्तानी सर्तहरू

PayPal र T/T उपलब्ध छन्।

नेतृत्व समय-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

उत्पादन गर्न करिब १० काम दिन लाग्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)

अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।

सञ्चालन नोटहरू र मर्मतसम्भार-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

● सुरु गर्दा, पहिले पावर स्विच र बटन स्विच अफ भएको पुष्टि गर्नुहोस्, र त्यसपछि बिजुली आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले असक्षम LD अफ स्विच पुष्टि गर्नुहोस्, त्यसपछि बटन स्विच बन्द गर्नुहोस्, र त्यसपछि विद्युत आपूर्ति विच्छेद गर्नुहोस्। उपकरणले काम गरिरहेको बेला बिजुली आपूर्ति सिधै काट्नु हुँदैन।

● अप्टिकल फाइबर कनेक्टर जडान गर्नु अघि, यसलाई धुलो-रहित मिरर पेपरले पुछ्नुहोस्, र अवलोकन गर्न अप्टिकल फाइबर एन्ड फेस डिटेक्टरसँग सहयोग गर्न निश्चित हुनुहोस्। सफाई पुष्टि गरेपछि, फ्ल्यान्ज मार्फत जडान गर्नुहोस्; लेजर जडान हुँदा अप्टिकल फाइबर कनेक्टरको अन्तिम अनुहार जल्न सक्छ। फ्ल्यान्ज जडान गर्दा, यो सुनिश्चित गर्नुपर्छ कि त्यहाँ कुनै प्रकाश सञ्चालन छैन। प्रयोगमा नभएको बेला, कृपया अप्टिकल फाइबर कनेक्टरको डस्ट टोपी छोप्नुहोस्।

● अप्टिकल फाइबर कनेक्टरको अन्तिम अनुहार धुलोले जलाउनबाट जोगिन, अगाडिको प्यानलमा रहेको अप्टिकल फाइबर कनेक्टरलाई बारम्बार प्लग र अनप्लग नगर्नुहोस्।

● कृपया आर्द्रता प्रतिरोधमा ध्यान दिनुहोस् र यसलाई सुक्खा ठाउँमा राख्नुहोस्।

गुणस्तर आश्वासन र बिक्री पछि सेवा-1310nm 80mW SLD उच्च शक्ति प्रकाश स्रोत

● वारेन्टी अवधि:

खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।

● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:

नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:

(१) उत्पादन प्राकृतिक कारक वा वातावरणीय प्रभाव (विद्युतीय झटका, धुलो) को कारणले क्षतिग्रस्त वा क्षतिग्रस्त छ;

(२) उपयोगकर्ताको गैर-मानक सञ्चालनको कारणले उत्पादन क्षतिग्रस्त भएको छ;

(३) उत्पादनमा स्पष्ट मानव निर्मित क्षति छ;

(४) उत्पादन कम्पनीको अख्तियारी बिना नै पृथक, परिमार्जन वा मर्मत गरिएको छ;

(५) प्रकाश स्रोत आवासको वारेन्टी लेबल स्टिकर परिवर्तन वा अपूर्ण छ;

(६) उत्पादन ढुवानीको क्रममा क्षतिग्रस्त वा हराएको छ।
