1550.12nm DWDM DFB लेजर

उत्पादन अवलोकन-1550.12nm DWDM DFB लेजर

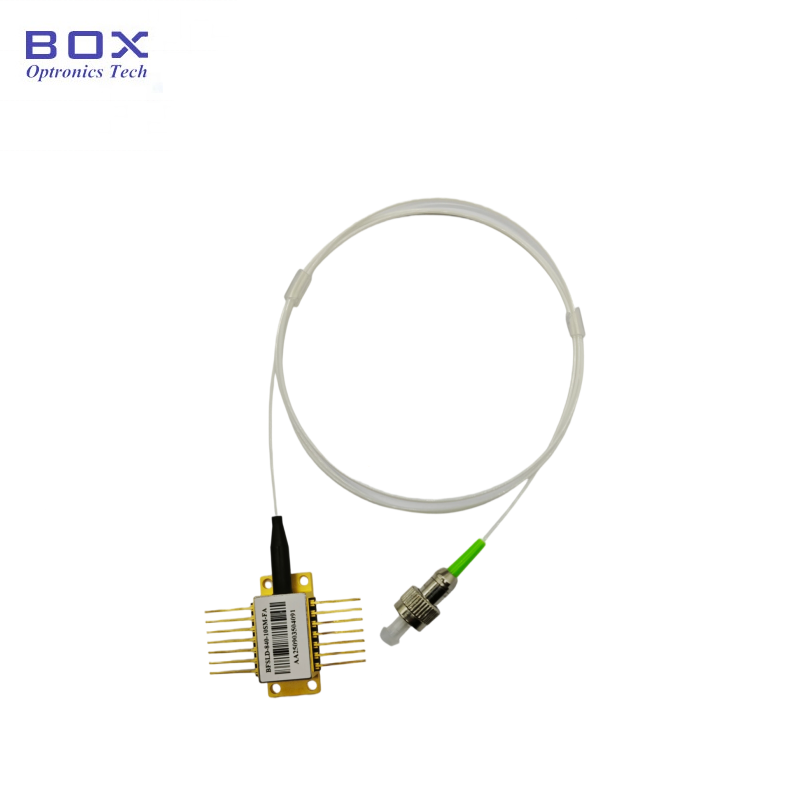

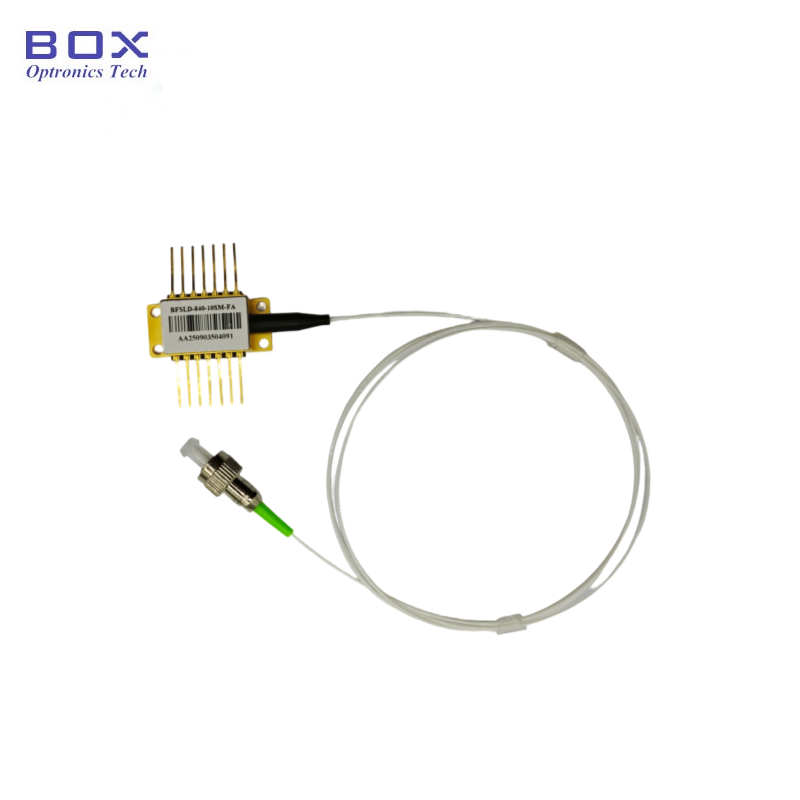

1550.12nm DWDM DFB लेजर (Model BFLD-CH34-XXSM-FA, ITU ग्रिड च्यानल 34) विशेष गरी एनालग CATV प्रसारण र DWDM अप्टिकल संचार अनुप्रयोगहरूको लागि डिजाइन गरिएको 14-पिन बटरफ्लाइ प्याकेज गरिएको वितरित प्रतिक्रिया लेजर डायोड हो। 1550.12nm को मानक ITU ग्रिड तरंगदैर्ध्यमा सञ्चालन गर्दै, यो यन्त्रले FC/APC कनेक्टरको साथ एकल-मोड वा ध्रुवीकरण-बनाउने फाइबर मार्फत 10mW वा 20mW अप्टिकल आउटपुट पावर प्रदान गर्दछ।

एकीकृत पृथक, थर्मोइलेक्ट्रिक कूलर (TEC), 10kΩ थर्मिस्टर, र मोनिटर फोटोडियोडको साथ हर्मेटिक 14-पिन बटरफ्लाइ प्याकेजमा राखिएको, लेजरले पूर्ण -40°C देखि +85°C सञ्चालन तापमान दायरामा तापक्रम र शक्ति स्थिरीकरण प्रदान गर्दछ। दुई पिनआउट कन्फिगरेसनहरू (टाइप 1 र टाइप 2) विभिन्न प्रणाली बोर्ड डिजाइनहरूसँग अनुकूलताको लागि उपलब्ध छन्।

मुख्य विशेषताहरू-1550.12nm DWDM DFB लेजर

· मानक ITU ग्रिड तरंगदैर्ध्य: 1550.12nm (च्यानल 34), पूर्ण CH18–CH64 दायरा ऐच्छिक

· उच्च अप्टिकल आउटपुट पावर: 10mW वा 20mW

· उन्नत एनालग चिप डिजाइन CATV प्रसारणको लागि अनुकूलित

· उच्च साइड-मोड दमन अनुपात: SMSR ≥30dB

· बिल्ट-इन अप्टिकल आइसोलेटर: ≥30dB आइसोलेशन @25°C

· उच्च अप्टिकल रिटर्न हानि: ≥40dB

· वाइड मोड्युलेसन ब्यान्डविथ: 2.5GHz सामान्य

· 14-पिन हर्मेटिक बटरफ्लाइ प्याकेज एकीकृत TEC र थर्मिस्टरको साथ

· पावर निगरानीको लागि एकीकृत मोनिटर फोटोडियोड

· फाइबर विकल्पहरू: SMF-28e एकल-मोड वा PMF-1550 ध्रुवीकरण-बनाउने फाइबर

· मानक FC/APC कनेक्टर, 1.0m पिगटेल (900μm लूज ट्यूब)

· फराकिलो परिचालन तापमान दायरा: -40°C देखि +85°C

· डिजाइन लचिलोपनका लागि दुई पिनआउट कन्फिगरेसनहरू (टाइप १ / टाइप २)

विशिष्ट अनुप्रयोगहरू-1550.12nm DWDM DFB लेजर

· CATV प्रसारण नेटवर्कहरू र हेडएन्ड प्रसारण प्रणालीहरू

· सीमित फाइबर स्रोतहरू भएका नेटवर्कहरू (वेभलेन्थ मल्टिप्लेक्सिङ)

केबल टेलिभिजन हब र वितरण उपकरण

· एनालग आरएफ-ओभर-फाइबरका लागि अप्टिकल ट्रान्समिटर मोड्युलहरू

· फाइबर अप्टिक परीक्षण र मापन उपकरण

· फाइबरमा उपग्रह र RF सिग्नल वितरण

· अप्टिकल संचार प्रयोगशालाहरूमा अनुसन्धान र विकास

· CATV र दूरसंचार उपकरणहरूमा OEM एकीकरण

उत्पादन निर्दिष्टीकरण-1550.12nm DWDM DFB लेजर

निरपेक्ष अधिकतम मूल्याङ्कन

इलेक्ट्रो-अप्टिकल विशेषताहरू (T = 25°C, IF = IOP)

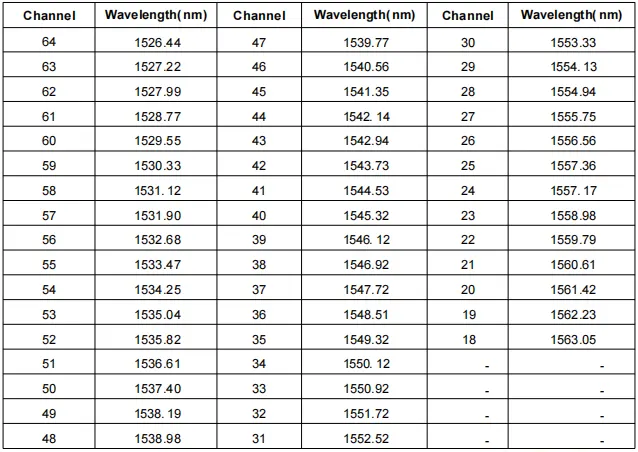

ITU ग्रिड वेभलेन्थ सन्दर्भ (चयनित च्यानलहरू)

नोट: पूर्ण ITU ग्रिड च्यानलहरू CH18–CH64 (1526.44nm–1563.05nm) अनुरोधमा उपलब्ध छन्।

अप्टिकल फाइबर निर्दिष्टीकरण-1550.12nm DWDM DFB लेजर

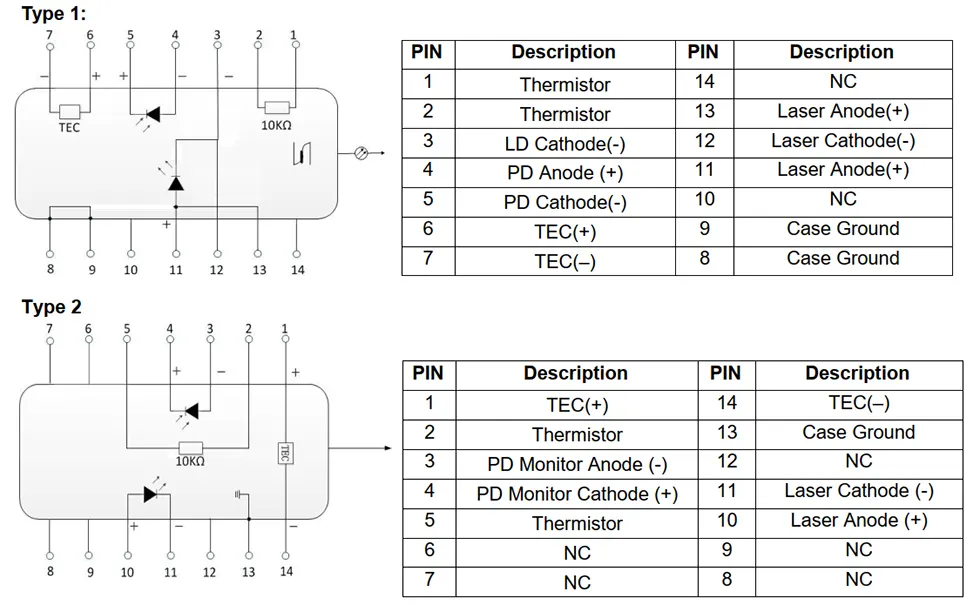

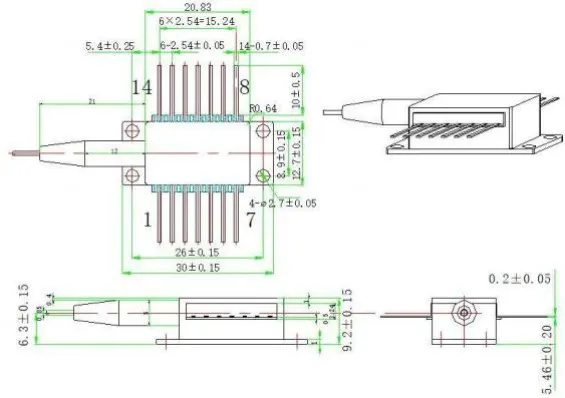

प्याकेज र पिन परिभाषा-1550.12nm DWDM DFB लेजर

अर्डरिङ जानकारी-1550.12nm DWDM DFB लेजर

मोडेल नामकरण

BFLD - XXXX - XX - XX - XX (-X)

उदाहरण: BFLD-CH34-10SM-FA

किन बक्स ओप्ट्रोनिक्स DWDM DFB लेजरहरू छनौट गर्नुहोस्?

· CATV अनुप्रयोगहरूको लागि एनालग-अनुकूलित डिजाइनको साथ प्रमाणित DFB लेजर चिप प्रविधि

ढुवानी अघि १००% कार्यात्मक परीक्षण र बर्न-इन स्क्रीनिंग

· पूर्ण ITU ग्रिड तरंगदैर्ध्य समर्थन (CH18–CH64) कडा तरंगदैर्ध्य सहिष्णुताको साथ

· कारखाना-सीधा आपूर्ति संग प्रतिस्पर्धी मूल्य निर्धारण

· लचिलो अर्डर मात्रा — दुबै R&D प्रोटोटाइप र भोल्युम उत्पादनको लागि समर्थन

· तरंगदैर्ध्य, पावर, फाइबर प्रकार, कनेक्टर र पिन कन्फिगरेसनका लागि अनुकूलन विकल्पहरू

· CATV नेटवर्क परिनियोजन र उत्पादन कार्यक्रमहरूको लागि दीर्घकालीन आपूर्ति स्थिरता

· भरपर्दो चौडा-तापमान सञ्चालनको लागि एकीकृत TEC संग हर्मेटिक बटरफ्लाइ प्याकेजिङ

· पूर्ण ट्र्याकिङको साथ DHL/UPS/FedEx मार्फत अन्तर्राष्ट्रिय ढुवानी

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न: यो DWDM DFB लेजर र एक मानक DFB लेजर बीच के भिन्नता छ?

A: यो ITU-ग्रिड DFB लेजरले एनालग CATV-अनुकूलित प्रदर्शनको साथ सटीक तरंग दैर्ध्य नियन्त्रण जोड्दछ। यसले उच्च क्यारियर-टु-आवाज अनुपात (CNR), कम विकृति प्रदर्शन (CSO/CTB), र स्थिर अप्टिकल आउटपुटको लागि एक अनुकूलित लेजर चिप डिजाइन फिचर गर्दछ।

मुख्यतया डिजिटल अप्टिकल कम्युनिकेसनको लागि डिजाइन गरिएको मानक DFB लेजरहरूसँग तुलना गरी, CATV DFB लेजरहरू विशेष रूपमा एनालग मोड्युलेसन अनुप्रयोगहरूको लागि अनुकूलित हुन्छन् जहाँ रेखीयता र आवाज प्रदर्शन महत्वपूर्ण हुन्छ।

Q: कुन ITU ग्रिड तरंगदैर्ध्यहरू उपलब्ध छन्?

A: हामी CH18 (1563.05nm) बाट CH64 (1526.44nm) सम्म ITU-T ग्रिड तरंगदैर्ध्यहरू प्रस्ताव गर्छौं, जसमा सामान्यतया प्रयोग हुने C-band DWDM च्यानलहरू छन्। कस्टम तरंगदैर्ध्य विशिष्ट प्रणाली आवश्यकताहरु अनुसार उपलब्ध छन्।

प्रश्न: SMF र PMF फाइबर विकल्पहरू बीच के भिन्नता छ?

A: SMF-28e मानक एकल-मोड फाइबर हो, धेरै जसो CATV र सामान्य अप्टिकल संचार अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ ध्रुवीकरण महत्वपूर्ण छैन। PMF-1550 ध्रुवीकरण-संवेदनशील प्रणालीहरूको लागि डिजाइन गरिएको ध्रुवीकरण-रखरखाव फाइबर हो। PM फाइबरको लागि, ढिलो अक्षलाई कनेक्टर कुञ्जीमा पङ्क्तिबद्ध गरिएको छ। तपाईंको प्रणाली ध्रुवीकरण आवश्यकताहरूको आधारमा चयन गर्नुहोस्।

प्रश्न: CATV अनुप्रयोगहरूका लागि अन्तर्निर्मित आइसोलेटर किन महत्त्वपूर्ण छ?

A: फाइबर रिफ्लेक्सन वा अप्टिकल कम्पोनेन्टहरूले गर्दा हुने अप्टिकल प्रतिक्रियाले एनालग ट्रान्समिशन प्रणालीहरूमा आवाज, तरंग दैर्ध्य अस्थिरता, र सिग्नल डिग्रेडेसन परिचय गराउन सक्छ। बिल्ट-इन अप्टिकल आइसोलेटरले स्थिर आउटपुट पावर, कम शोर, र विश्वसनीय CATV प्रसारण प्रदर्शन सुनिश्चित गर्दै, अप्टिकल प्रतिक्रियालाई दबाउँछ।

Q: न्यूनतम अर्डर मात्रा (MOQ) के हो?

A: MOQ 1pc हो। हामी लचिलो अर्डर मात्रा समर्थन गर्छौं। मानक मोडेलहरू आर एन्ड डी र प्रोटोटाइपिङको लागि सानो मात्रामा, साथै CATV नेटवर्क तैनाती र उत्पादनको लागि ठूलो मात्रामा आपूर्ति गर्न सकिन्छ। तपाईंको आवश्यक मात्रामा विशिष्ट मूल्य निर्धारणको लागि हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

प्रश्न: के म अनुकूलन तरंगदैर्ध्य, शक्ति, वा कनेक्टर कन्फिगरेसन प्राप्त गर्न सक्छु?

A: हो, हामी कुनै पनि ITU ग्रिड तरंगदैर्ध्य (CH18–CH64), 6–20mW भित्र अनुकूलन आउटपुट पावर स्तरहरू, वैकल्पिक फाइबर प्रकारहरू र लम्बाइहरू, विभिन्न कनेक्टर प्रकारहरू (FC/APC, SC/APC, LC, आदि), र अनुकूलित पिन कन्फिगरेसनहरू (Type 1 वा Type2) सहित व्यापक अनुकूलन विकल्पहरू प्रस्ताव गर्छौं। तपाईंको विशेष आवश्यकताहरूको साथ हामीलाई सम्पर्क गर्नुहोस् र हाम्रो ईन्जिनियरिङ् टोलीले सम्भाव्यता समीक्षा गर्नेछ र उद्धरण प्रदान गर्नेछ।

डाटाशीट र टेस्टशीट

डाटाशीट

परीक्षणपत्र

नेतृत्व समय

· मानक एकाइहरू (इन-स्टक मोडेलहरू): 3 ~ 5 कार्य दिनहरू

· मानक उत्पादन: २ ~ ३ हप्ता

· भोल्युम अर्डरहरू: उत्पादन तालिकाको लागि कृपया हामीलाई सम्पर्क गर्नुहोस्

· कस्टम अर्डरहरू: ३ ~ ४ हप्ता

· अन्तर्राष्ट्रिय ढुवानी: ~5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

सञ्चालन नोट र ह्यान्डलिंग

· लेजर डायोडहरू इलेक्ट्रोस्टेटिक डिस्चार्ज (ESD) संवेदनशील यन्त्रहरू हुन् — ह्यान्डल गर्दा सधैं उचित ESD सुरक्षा प्रयोग गर्नुहोस्

· फाइबर एन्ड-फेस र अप्टिकल कम्पोनेन्टहरूलाई नग्न औँलाले छुन नदिनुहोस्।

· प्रयोग नगरिएका यन्त्रहरूलाई ESD-सुरक्षित प्याकेजिङमा सिफारिस गरिएको भण्डारण तापक्रम (-40°C देखि +85°C) मा भण्डारण गर्नुहोस्

· डेटासिटमा तोकिएको निरपेक्ष अधिकतम मूल्याङ्कनहरू नाघ्नुहोस्

· सँधै वर्तमान सीमित र अधिक भोल्टेज सुरक्षाको साथ लेजर डायोड चालक प्रयोग गर्नुहोस्

· इष्टतम कार्यसम्पादन र विश्वसनीयताका लागि लेजर ड्राइभ वर्तमान लागू गर्नु अघि TEC तापमान स्थिरीकरण सक्षम गर्नुहोस्

· फाइबरलाई नोक्सान हुनबाट जोगाउन फाइबर पिगटेलको अत्यधिक झुकावबाट बच्नुहोस्

· क्षति र सम्मिलित हानि रोक्नको लागि मिलन अघि उचित सफाई उपकरणहरू संग फाइबर कनेक्टरहरू सफा गर्नुहोस्

· रेट गरिएको वर्तमान वा बाहिरको तापक्रम दायराभन्दा माथिको लेजर सञ्चालन गर्दा जीवनकाल घटाउन सक्छ र स्थायी क्षति हुन सक्छ
