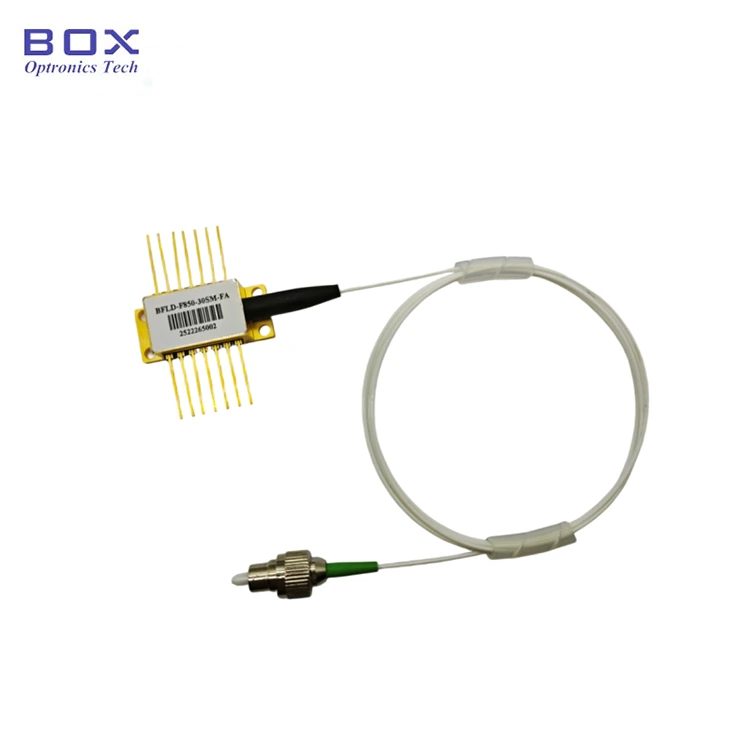

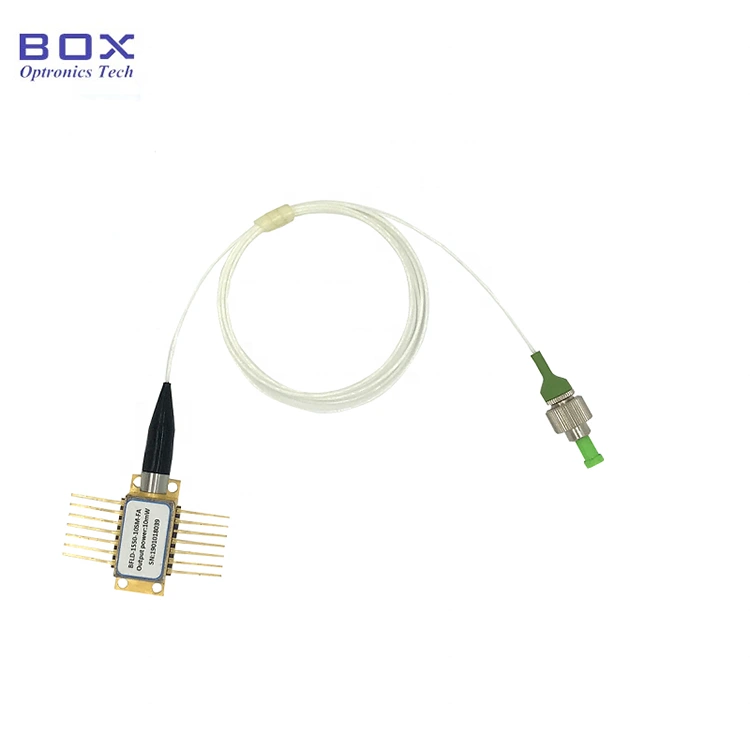

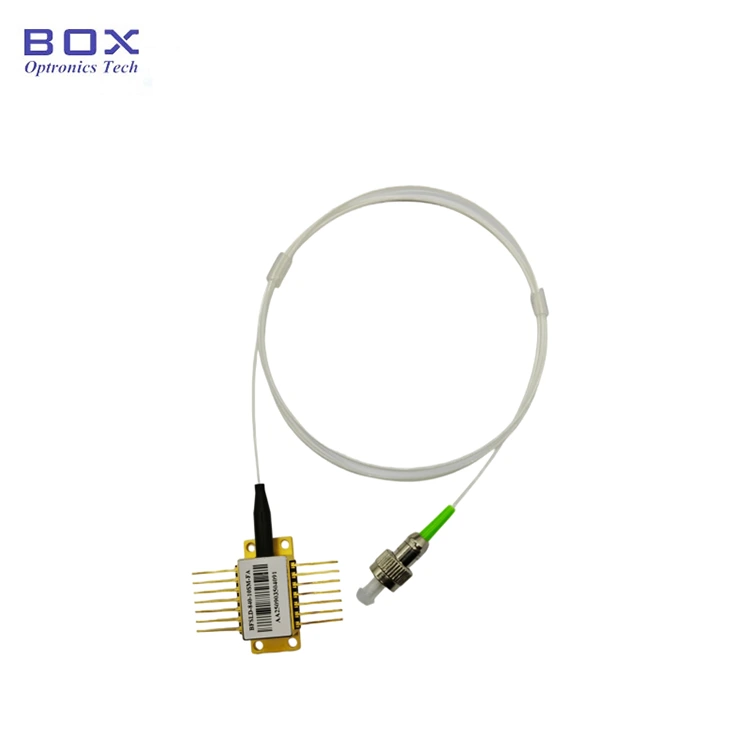

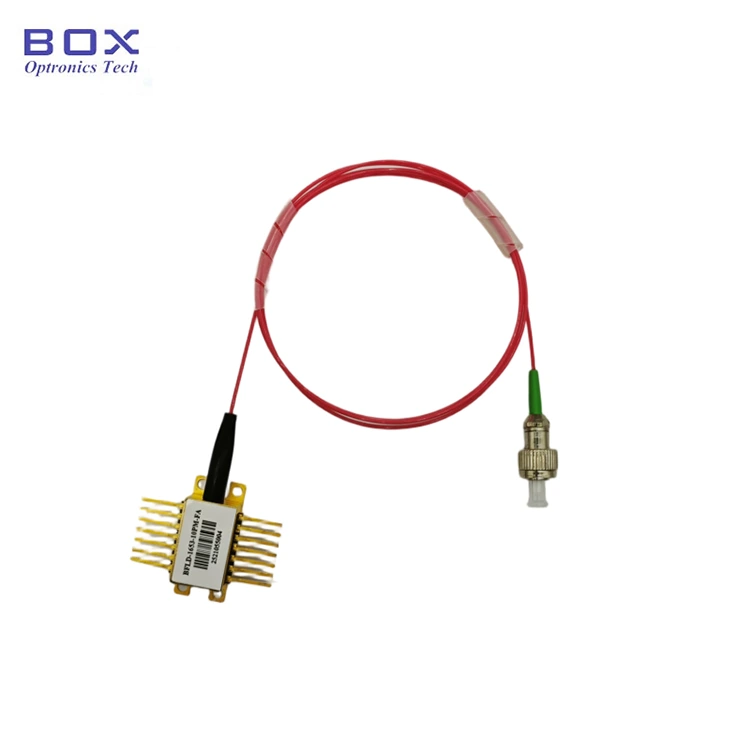

CATV को लागि DWDM 14PIN बटरफ्लाइ एनालग लेजर डिजाइन गरिएको छ उन्नत एनालग चिप, अप्टिकल आइसोलेटर र १०mW आउटपुट पावरको साथ। प्याकेज गरिएको बिल्ट-इन थर्मोइलेक्ट्रिक कूलर (TEC) र मोनिटर फोटोडियोडको साथ, यसले डेलिभर गर्दछ उत्कृष्ट रेखीयता, कम विरूपण, र उच्च तरंगदैर्ध्य स्थिरता भर DWDM ग्रिड। यदि पिनलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङको तापक्रम हुनुपर्छ 260 डिग्री सेल्सियस भन्दा बढी हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λ |
ITU ग्रिड |
ITU ग्रिड हेर्नुहोस् |
nm |
||
|
अप्टिकल आउटपुट पावर |
PF |
- |
6 |
- |
20 |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
- |
- |
20 |
mA |
|
सञ्चालन वर्तमान |
IOP |
- |
- |
- |
120 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
- |
- |
2.5 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
- |
30 |
- |
- |
dB |
|
अप्टिकल रिटर्न हानि |
ORL |
- |
40 |
- |
- |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
30 |
- |
- |
dB |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
- |
- |
dB |
|
MPD गाढा वर्तमान |
ID |
IOP=0mA, VRM=5V |
- |
- |
0.2 |
μA |
|
MPD वर्तमान सापेक्ष उत्पादन शक्ति |
- |
VRM = 5V |
10 |
- |
200 |
mA/W |
|
TEC भोल्टेज |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
ब्यान्डविथ |
BW |
- |
- |
2.5 |
- |
GHz |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
वाहक-देखि-शोर अनुपात |
CNR |
- |
55 |
- |
- |
dB |
|
समग्र दोस्रो-क्रम |
CSO |
- |
- |
- |
-55 |
dBm |
|
समग्र ट्रिपल बीट |
- |
- |
- |
- |
-64 |
dBc |
● फाइबर प्रकार SMF-28e हुन सक्छ वा PMF-1550;
● उत्पादन शक्ति 10mW वा अनुकूलित;
● 14-पिन TEC र Monitor PD सँग BTF प्याकेज।
● फाइबर ओप्टिक संचार;
● DWDM प्रणाली;
● CATV प्रसारण;
● प्रयोगशाला परीक्षण उपकरण।
● ITU ग्रिड च्यानल नम्बरिङ
|
च्यानल |
तरंगदैर्ध्य (nm) |
च्यानल |
तरंगदैर्ध्य (nm) |
च्यानल |
तरंगदैर्ध्य (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

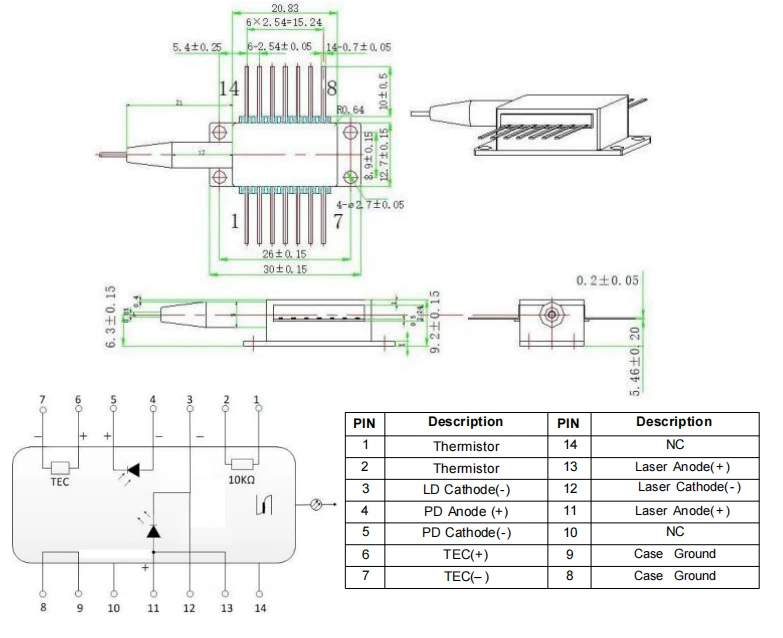

● टाइप १ प्याकेज रेखाचित्र र पिन-आउट परिभाषा(इकाई:मिमी):DWDM 14PIN CATV को लागि बटरफ्लाइ एनालग लेजर

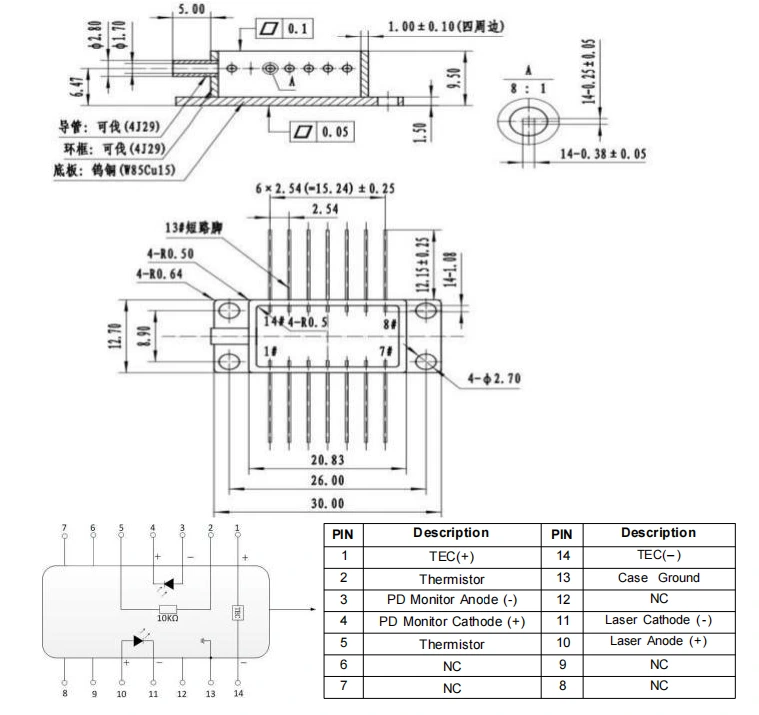

● टाइप 2 प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी)-DWDM 14PIN CATV को लागि बटरफ्लाइ एनालग लेजर
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34:1550.12nm CH59:1530.33nm CHXX:DWDM |
10:10mW अनुकूलित |
SM : सिंगलमोड PM : ध्रुवीकरण कायम गर्दै |
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-CH56-10SM-FA
(अर्डर जानकारी: CATV, CH56 को लागि DWDM 14PIN बटरफ्लाइ एनालग लेजर: 1532.68nm, 10mW आउटपुट पावर, SM फाइबर, FC/APC कनेक्टर, type1 पिन-आउट)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● ESD संरक्षण: यो यन्त्र हो इलेक्ट्रोस्टेटिक-संवेदनशील। त्यसैले, कडा विरोधी स्थिर सुरक्षा उपायहरू हुनुपर्छ प्याकेजिङ, ढुवानी र प्रयोगको समयमा पालना गर्नुहोस्। साथै, बिजुली आपूर्ति सर्जेस रोक्नको लागि सावधानी अपनाउनु पर्छ, त्यसो गर्न असफल हुनाले यन्त्रमा स्थायी क्षति हुन सक्छ (जस्तै, उचित उपकरण सुनिश्चित गर्नुहोस् ग्राउन्डिङ गर्नुहोस् र एन्टि-स्टेटिक नाडीको पट्टा लगाउनुहोस्)।
● पिन सोल्डरिंग आवश्यकताहरू: यदि पिनहरू सोल्डर गर्न आवश्यक छ, सोल्डरिंग तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष ध्यान दिनुहोस् निम्न: सोल्डरिंग प्रक्रियाको बखत, यन्त्र एक अशक्तमा हुनुपर्छ राज्य, र सोल्डरिंग फलाम राम्रोसँग ग्राउन्ड हुनुपर्छ।
● हाल लागू गर्नुहोस्: पावर-अपको समयमा प्रक्रियामा, उच्च करेन्ट सिधै लागू नगर्नुहोस्, किनकि यसले चिपलाई नोक्सान पुर्याउँछ। यसको सट्टा, चिपको थ्रेसहोल्डको नजिक हालको स्तरमा उपकरणलाई पावर गर्नुहोस्, र त्यसपछि बिस्तारै वांछित सम्म साना वृद्धि मा वर्तमान बढाउनुहोस् स्तर पुगेको छ।

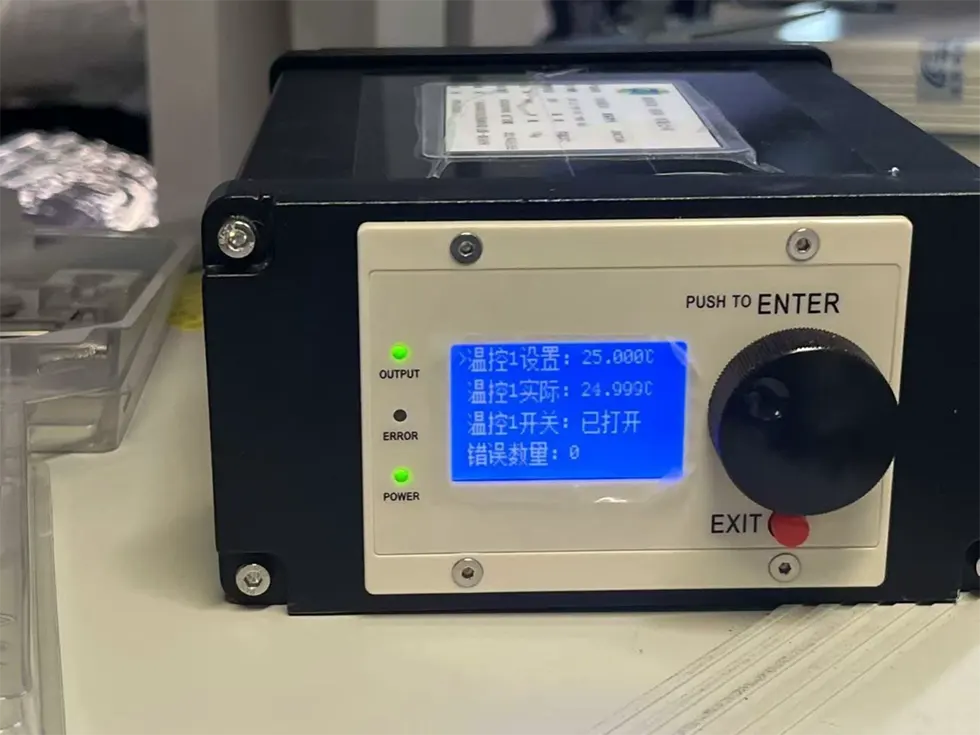

● TEC कूलर: सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि वृद्धिशील पावर-अप चरणहरूको साथ अगाडि बढ्नुहोस् चिप ओभरहेटिंग र ओभरलोड रोक्न।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
