1. को परिचय CWDM 1270-1650nm DFB लेजर स्रोत बिल्ट-इन ड्राइभ सर्किटहरूसँग
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

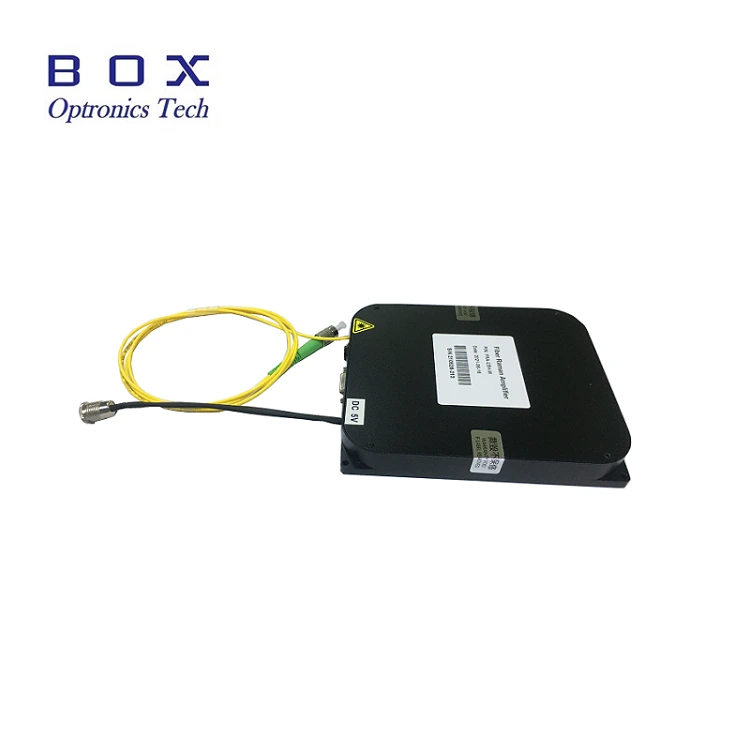

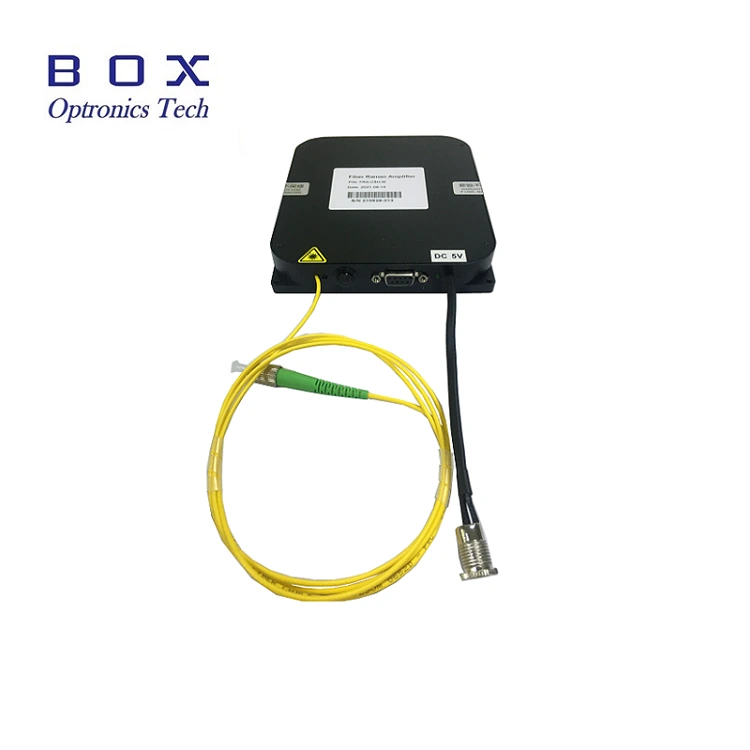

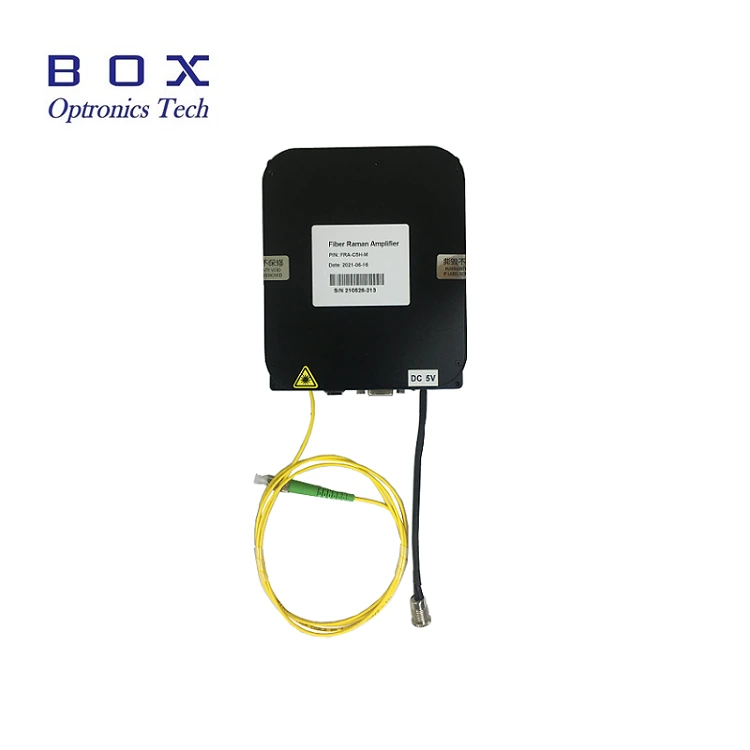

यो एक CWDM 1270-1650nm DFB लेजर स्रोत हो DFB सेमीकन्डक्टर लेजर चिप, आउटपुटको साथमा बिल्ट-इन ड्राइभ सर्किटहरू १०mW भन्दा बढी पावर, SM/PM फाइबर, र उत्कृष्ट पावर र स्पेक्ट्रल स्थिरता। यो एक संचार इन्टरफेस वा संग बेन्चटप र मोड्युलर कन्फिगरेसन समर्थन गर्दछ प्रणाली एकीकरण को लागी एक निगरानी सफ्टवेयर। ननलाइनर अप्टिक्सको लागि उपयुक्त अनुसन्धान, फाइबर लेजर पम्पिङ, र अप्टिकल परीक्षण प्रणाली। बारम्बार प्लग गर्नबाट बच्नुहोस्/ धुलो जम्मा र अन्त-अनुहार रोक्न फाइबर कनेक्टरहरू अनप्लग गर्दै क्षति।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
CWDM, 1625, 1650 |
|
|
आउटपुट शक्ति |
mW |
१०-१०० |
|
|
स्पेक्ट्रल लाइनविड्थ |
MHz |
3 |
अन्य |
|
साइड मोड दमन अनुपात |
dB |
>३० |
|
|
शक्ति अस्थिरता (छोटो अवधि १५ मिनेट) |
dB |
≤±०.०२ |
|
|
शक्ति अस्थिरता (दीर्घकालीन ८ घण्टा) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
SMF-28/PM1550 |
|
|
आयामहरू |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
150(W)×125(D)×20(H) |
मोड्युल |
||
|
बिजुली आपूर्ति |
V |
AC 110~240V, <20W |
बेन्चटप |
|
DC 5V/4A, <15W |
मोड्युल |
||
|
शक्ति अपव्यय |
W |
≤ ६० |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
● शक्ति र वर्णक्रमीय स्थिरता;
● आउटपुट शक्ति समायोज्य 10 ~ 100%;
● मोड्युल/बेन्चटप वैकल्पिक, सजिलो संचार निगरानी संग एकीकरण;
● समर्थन गर्दछ विभिन्न अप्टिकल प्रणालीहरू फिट गर्न SM/PM फाइबर अनुकूलन।
● अप्टिकल प्रसारण प्रणाली;
● फाइबर लेजर पम्पिङ;
● ननलाइनर अप्टिक्स अनुसन्धान।
● CWDM तरंगदैर्ध्य 1270~1650nm, WL सहिष्णुता +/-3nm छ।
(एक तरंगदैर्ध्य प्रत्येक 20nm उपलब्ध छ।)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

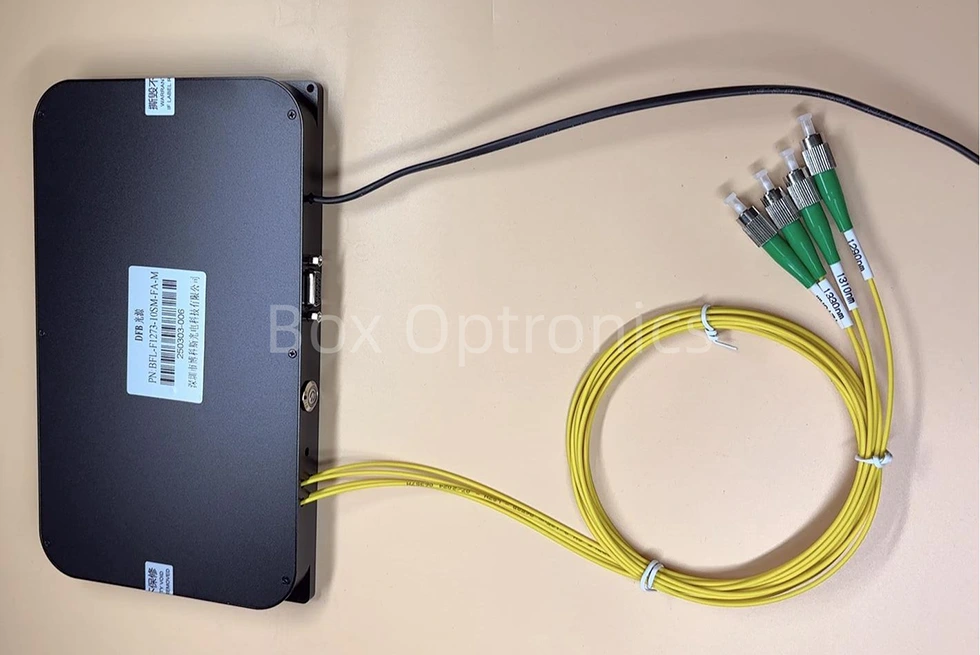

* समर्थन अनुकूलित बहु-च्यानल DFB लेजर स्रोत
● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
CWDM लेजर स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
Step1.Unpacking: विधानसभा अघि, जाँच गर्नुहोस् लेजर स्रोत मोड्युल, USB डाटा सहित सबै सामानहरू पूरा छन् कि छैनन् केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि।
Step2.बिजुली आपूर्ति: DC मा जडान स्विचिङ पावर सप्लाई वा एक विनियमित बिजुली आपूर्ति जसले तिनीहरूको शक्ति पूरा गर्दछ आपूर्ति आवश्यकताहरू। मूल मिल्दो पावर एडाप्टर मात्र प्रयोग गर्नुहोस् (DC5V वा DC12V)। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (पावर एडाप्टर स्थानीय भोल्टेज मापदण्ड अनुसार आपूर्ति।)
चरण3. आउटपुट फाइबर जडान: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबर अन्त अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् प्रदूषण र क्षति नभएको पुष्टि गरेपछि।
Setp4. होस्ट कम्प्युटरमा जडान गर्नुहोस्: प्रयोग गर्नुहोस् DFB लेजर स्रोत र कम्प्युटर जडान गर्न USB-RS485 DB9 डाटा केबल; कम्प्यूटरले पहिले एक समर्पित सिरियल पोर्ट ड्राइभरलाई पहिचान गर्न स्थापना गर्नुपर्छ USB-RS485 सिरियल पोर्ट डाटा केबल, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान र संचार गर्न सकिँदैन। कृपया सोध्नुहोस् चालकको लागि बक्स ओप्ट्रोनिक्स।

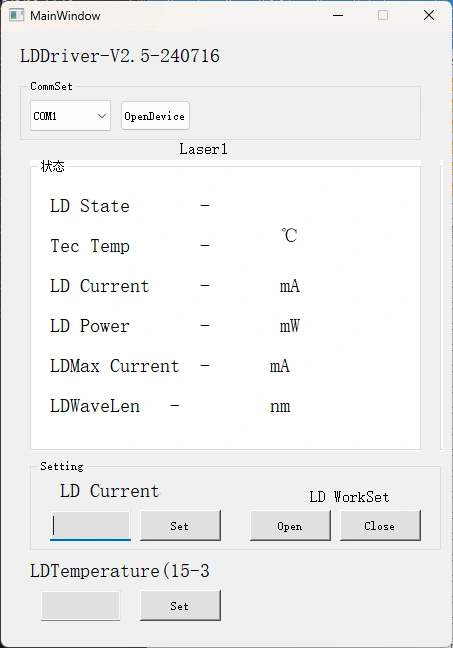

Step5.Control software: Box Optronics ले सिरियल कमाण्ड वा PC सफ्टवेयर प्रदान गर्दछ DFB लेजर स्रोत को LD वर्तमान र LD तापमान नियन्त्रण। चयन गर्नुहोस् सही पोर्ट, वर्तमान र तापमान सेट, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (प्रति क्षति रोक्न, प्रारम्भिक सञ्चालनमा बिस्तारै ड्राइभ वर्तमान र्याम्प गर्नुहोस्। नगर्नुहोस् तुरुन्तै पूर्ण वर्तमान लागू गर्नुहोस्।)
चरण 6. प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र विच्छेद गर्नुहोस् फाइबर जडान।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
आयाम |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
CWDM लेजर स्रोत |
1064:1064nm 1310 :1310nm १५५०:१५५० एनएम CWDM
|
10:10mW 20:20mW 40:40mW 1H: 100mW अन्य |
SM:SMF-28e PM:PM1550 |
FA: एफसी/एपीसी SA: SC/APC अन्य |
M: मोड्युल B: बेन्चटप |
उदाहरण: BLD-1550-1HSM-FA-M
(अर्डर जानकारी: निर्मित ड्राइभको साथ CWDM 1550nm DFB लेजर स्रोत सर्किट, 100mW आउटपुट पावर, SMF-28e फाइबरको साथ, FC/APC कनेक्टर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● रोक्नको लागि फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ नगर्नुहोस् धुलो जम्मा र अन्त-अनुहार क्षति।
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। धुलो टोपी संग अप्रयुक्त कनेक्टर टोपी।
● उपकरणलाई सुख्खा, चिस्यान-रहित वातावरणमा भण्डार गर्नुहोस्।
● लेजर स्रोत मोड्युल लामो समयको लागि प्रयोग गर्दा, याद गर्नुहोस् मोड्युलको तातो अपव्यय र भेन्टिलेसनलाई विचार गर्नुहोस् र राख्नुहोस् तातो सिङ्क मा मोड्युल।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
