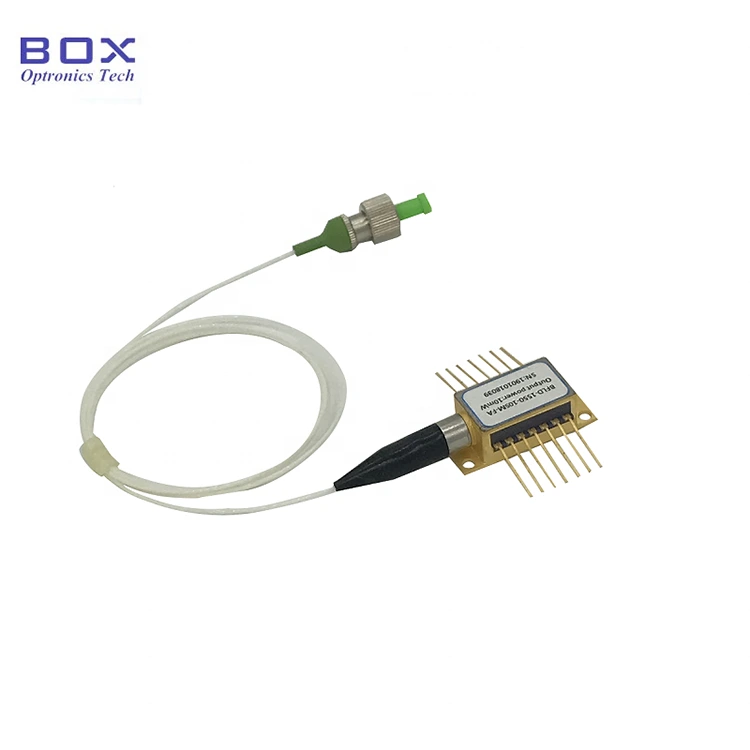

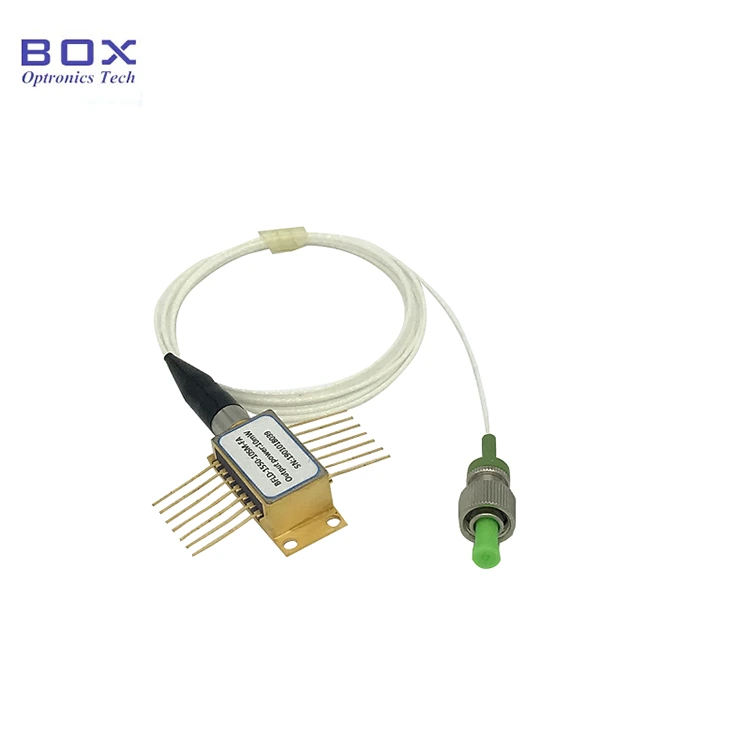

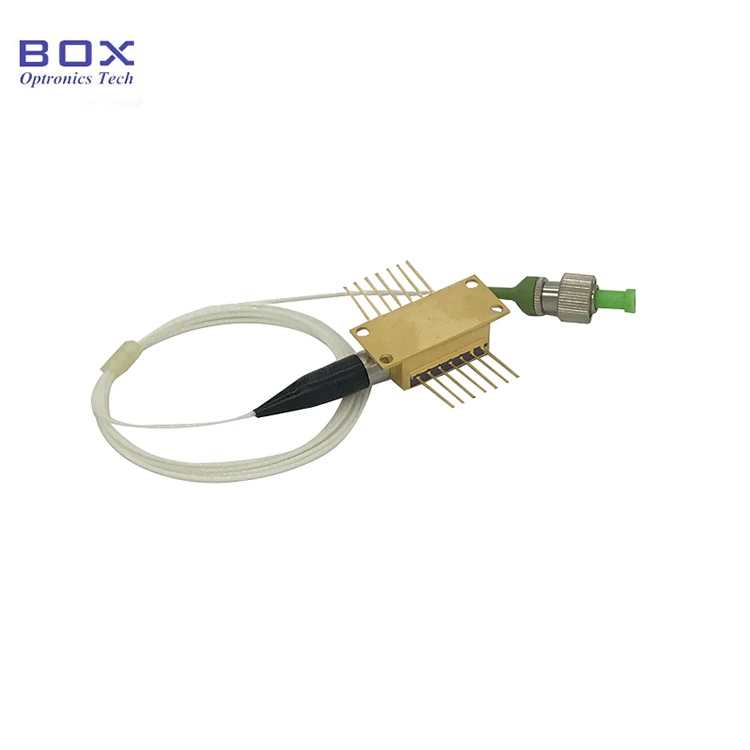

यो 1550nm DFB 40mW हाई पावर बटरफ्लाइ लेजर हो, बिल्ट-इन TEC, मनिटर PD, र थर्मिस्टर। यसले स्थिर तरंगदैर्ध्य, 40mW सुविधा दिन्छ उत्पादन शक्ति, र कम थ्रेसहोल्ड वर्तमान। SM/PM फाइबरको साथ वैकल्पिक, चौडा सञ्चालन तापमान, र उच्च विश्वसनीयता, फाइबर संचार लागि उपयुक्त, अप्टिकल उपकरण, र फाइबर सेन्सिङ। कृपया ड्राइभ वर्तमान र नियन्त्रण गर्नुहोस् तापमान कडाई, र overcurrent क्षतिबाट बच्न।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃ |
1540 |
1550 |
1560 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
एसएम फाइबर |
40 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
14 |
20 |
50 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
- |
200 |
300 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
- |
- |
3.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC वर्तमान |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC भोल्टेज |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● बहु-क्वान्टम राम्रो (MQW) वितरित प्रतिक्रिया (DFB) लेजरहरू;
● एसएम फाइबर वा पीएम फाइबर पिगटेल;
● उत्पादन शक्ति 40mW;
● 14-पिन TEC र Monitor PD सँग BTF प्याकेज।
● अप्टिकल फाइबर संचार;
● अप्टिकल फाइबर सेन्सिङ;
● अप्टिकल उपकरण परीक्षण।

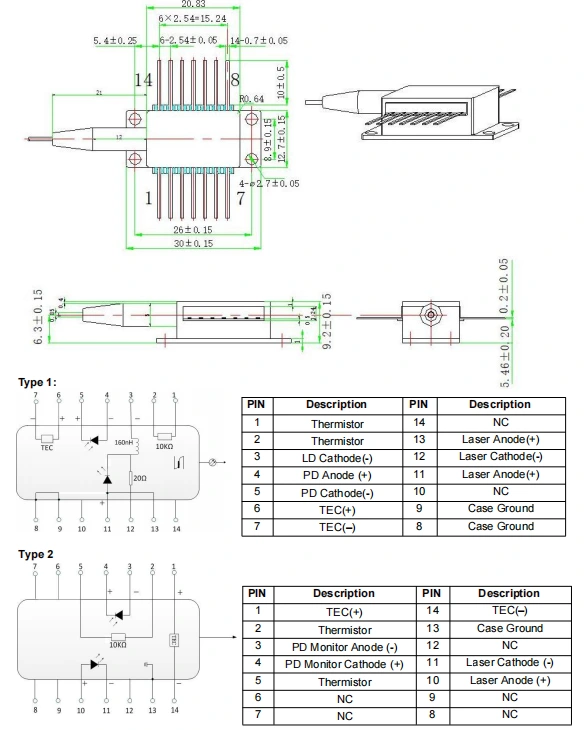

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1550nm DFB 40mW उच्च पावर बटरफ्लाइ लेजर

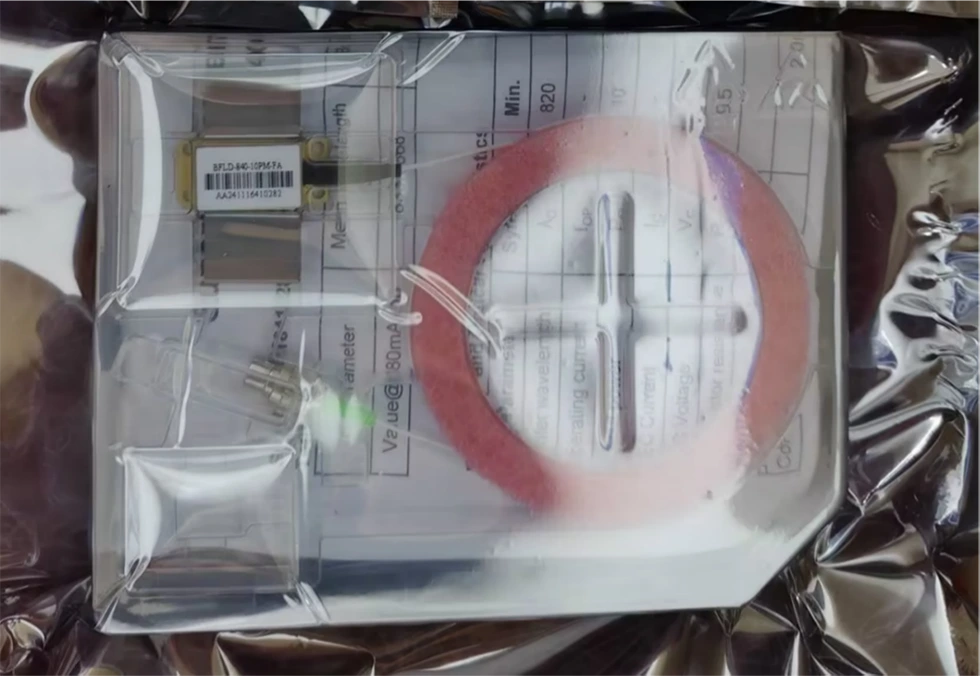

● प्याकिङ उदाहरण
* ड्राइभ बिना स्ट्यान्डअलोन उपकरण; एक मोड्युल प्याकेज चालक संग एकीकृत सर्किट वैकल्पिक छ।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१५५०: १५५० एनएम 1310:1310nm 1030:1030nm 1064:1064nm CWDM(१२७०~१६५०) |
10: 10mW 20:20mW अनुकूलित |
SM : एकल मोड PM : ध्रुवीकरण कायम गर्दै |
FA: एफसी/एपीसी SA: SC/APC अन्य |
१: प्रकार १ २:टाइप २ |
उदाहरण: BFLD-1550-40SM-FA1
(अर्डर जानकारी: 1550nm DFB 40mW उच्च शक्ति बटरफ्लाइ लेजर, SM फाइबर, एफसी/एपीसी कनेक्टर, टेलिकम पिन)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिविहीन अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम राम्रोसँग ग्राउन्ड गरिएको हुनुपर्छ।
● पावर-अप प्रक्रियाको बखत, सीधै उच्च प्रवाह कहिल्यै नदिनुहोस्, जस्तै यसले चिपलाई नोक्सान पुर्याउँछ। बरु, हालको स्तरमा यन्त्रलाई पावर अप गर्नुहोस् चिपको थ्रेसहोल्डको नजिक, र त्यसपछि बिस्तारै सानो मा वर्तमान बढाउनुहोस् इच्छित स्तर नपुगेसम्म वृद्धि।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● यो परिवर्तन गर्न सम्भव छ वर्तमान समायोजन गरेर तरंगदैर्ध्य? दायरा के हो?
--हो। वर्तमान तरंगदैर्ध्य गुणांक ०.०१ एनएम/एमए हो, र तापमान तरंगदैर्ध्य गुणांक 0.1 nm/℃ हो। WL समायोज्य दायरा लगभग ~ केन्द्र WL+/- 1 nm छ।
● लाइनविड्थ के हो? गर्नुहुन्छ साँघुरो लाइनविड्थ LD प्रदान गर्ने?
--3~5MHz। १५५० एनएम संकीर्ण लाइनविड्थ LD (वैकल्पिक): 400kHz, 100kHz, 50kHz, 10kHz भन्दा कम।
● शक्ति नियमन के हो दायरा?
--10~100%
● तरंग दैर्ध्य कति छ सहिष्णुता?
--+/-3nm। कम छ वैकल्पिक पनि।
● के तपाइँ एक सुरक्षा प्रदान गर्नुहुन्छ फाइबर ट्यूब र फाइबर कनेक्टर?
--हो। 900um ढीलो ट्यूब र FC/APC, SC/APC, वा अन्य कनेक्टरहरू वैकल्पिक छन्।
