१. 1550nm को परिचय DFB 100mW उच्च शक्ति बटरफ्लाइ लेजर
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

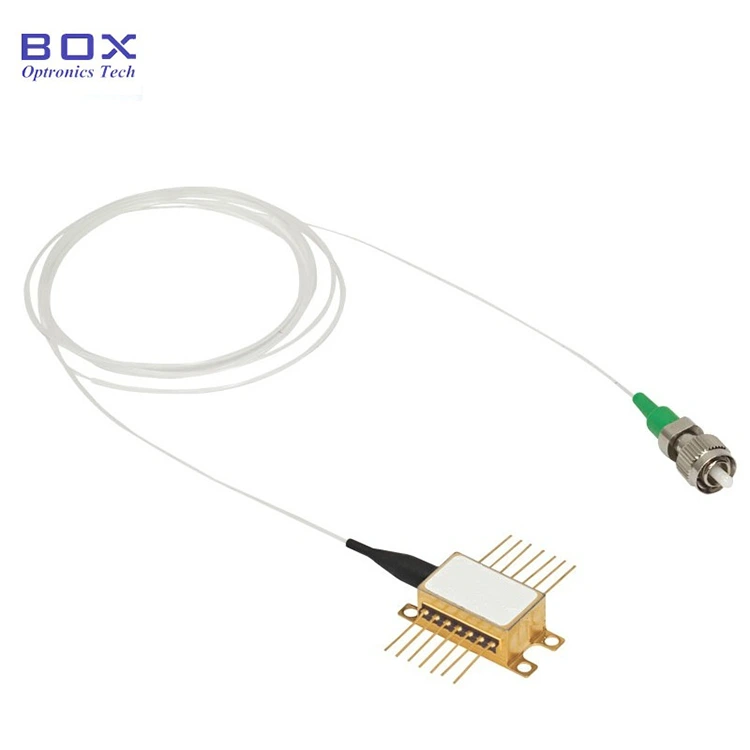

1550nm DFB 100mW उच्च शक्ति बटरफ्लाइ लेजर आधारित छ MQW (मल्टी-क्वान्टम वेल) DFB चिपमा, उद्योग-मानक 14-पिन अपनाउदै बटरफ्लाइ प्याकेज, यसले TEC (थर्मोइलेक्ट्रिक कूलर), थर्मिस्टर, एकीकृत गर्दछ। ब्याकलाइट निगरानी पीडी (फोटोडियोड)। यदि पिनलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिंग तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃ |
1540 |
1550 |
1560 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
एसएम फाइबर |
85 |
100 |
- |
mW |
|
पीएम फाइबर |
60 |
70 |
- |
|||
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
14 |
20 |
50 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
- |
250 |
400 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
- |
- |
3.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC वर्तमान |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC भोल्टेज |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● एसएम फाइबर वा PM फाइबर पिगटेल;
● उच्च उत्पादन शक्ति 100mW सम्म;
● उच्च साइड-मोड दमन अनुपात;
● 14-पिन TEC, thermistor, र संग BTF प्याकेज PD निगरानी।
● फाइबर ओप्टिक संचार;
● प्रयोगशाला अप्टिकल परीक्षण;
● फाइबर ओप्टिक सेन्सिङ।

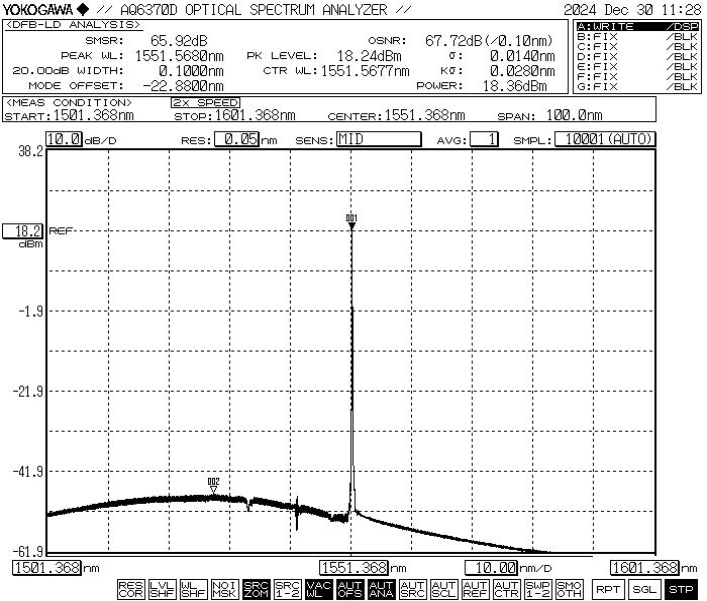

● विशिष्ट स्पेक्ट्रम: 1550nm, +/-2 WL सहिष्णुता।

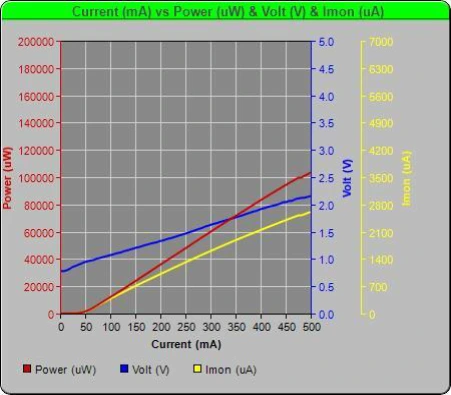

● PIV-1550nm DFB 100mW उच्च शक्ति बटरफ्लाइ लेजर

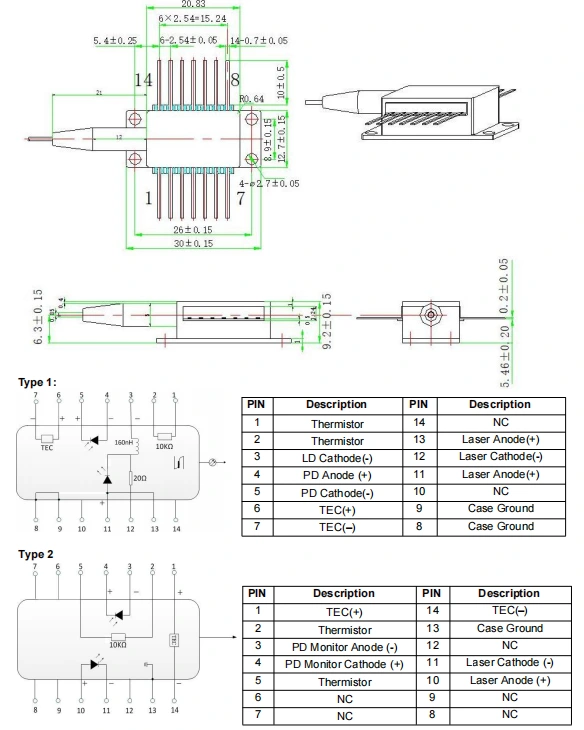

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1550nm DFB 100mW उच्च शक्ति बटरफ्लाइ लेजर
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१५५०: १५५० एनएम |
10: 10mW 20:20mW 40:40mW 80:80mW 1H: 100mW |
SM : एकल मोड PM : ध्रुवीकरण कायम गर्दै |
FA: एफसी/एपीसी SA: SC/APC अन्य |
१: प्रकार १ २:टाइप २ |
उदाहरण: BFLD-1550-1HSM-FA2
(अर्डर जानकारी: 1550nm DFB 100mW हाई पावर बटरफ्लाइ लेजर, SM फाइबर, FC/APC कनेक्टरको साथ, पम्प पिन)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
