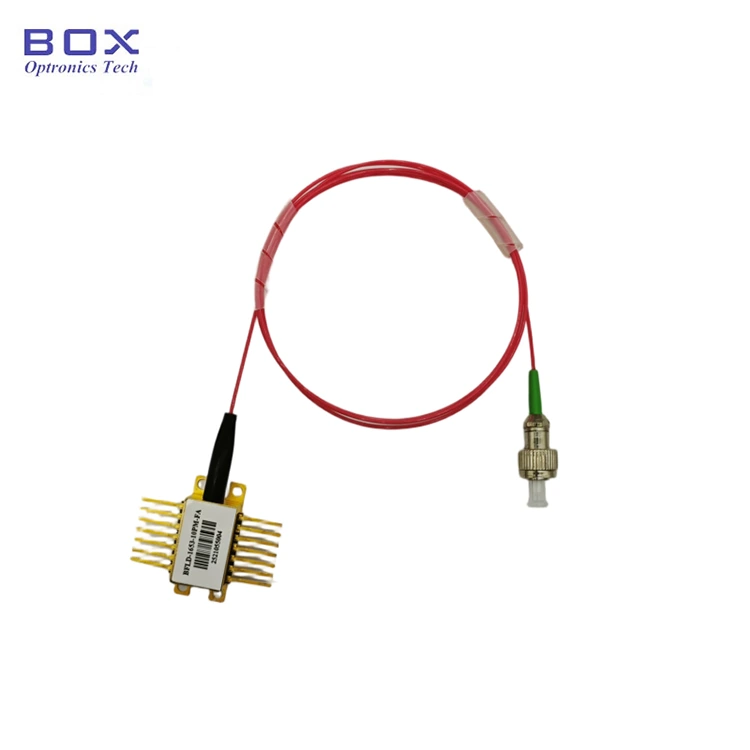

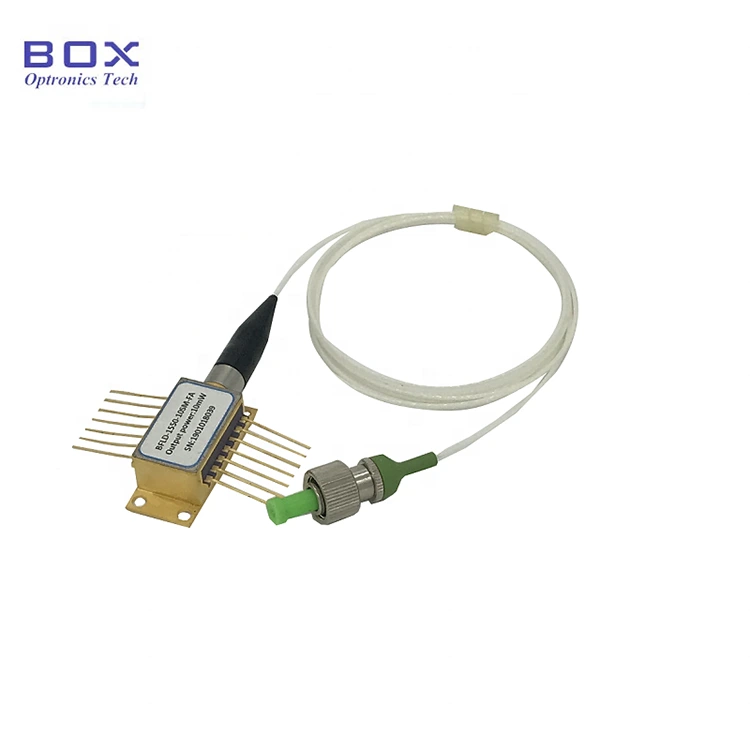

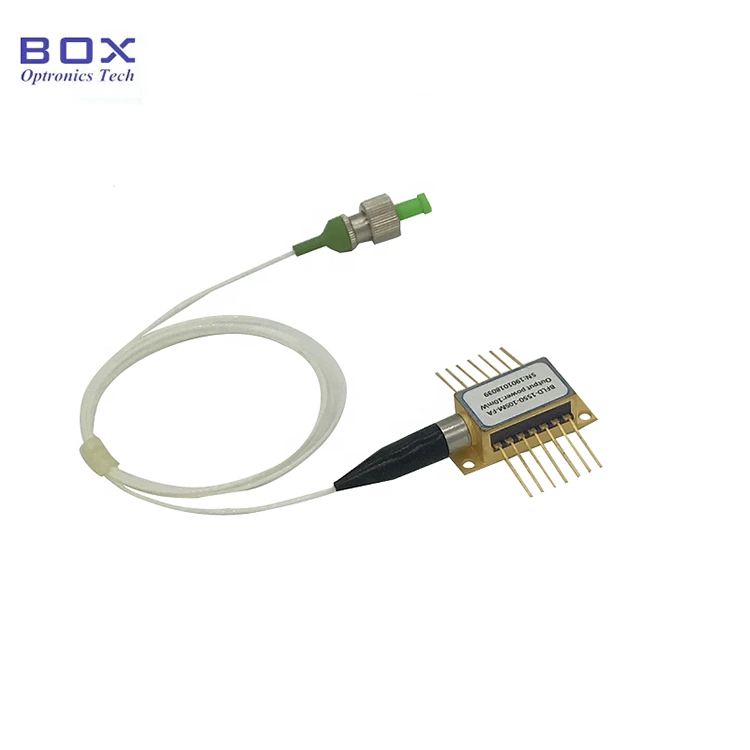

यो 14-पिन पुतलीको साथ 1550nm DFB लेजर हो प्याकेज, बिल्ट-इन TEC, र थर्मिस्टर। यसले एक स्थिर तरंगदैर्ध्य, 10mW सुविधा दिन्छ आउटपुट पावर, एक सामान्य 40dB साइड मोड दमन अनुपात, र कम थ्रेसहोल्ड वर्तमान। SM/PM फाइबर, फराकिलो परिचालन तापमान, र उच्चको साथ वैकल्पिक विश्वसनीयता, फाइबर संचार, अप्टिकल उपकरण, र फाइबर को लागी उपयुक्त सेन्सिङ। कृपया ड्राइभको वर्तमान र तापमानलाई कडाईका साथ नियन्त्रण गर्नुहोस्, र बेवास्ता गर्नुहोस् overcurrent क्षति।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃ |
λC-3 |
λC |
λC+3 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
- |
6 |
10 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
- |
8 |
15 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
- |
- |
90 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
- |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
- |
35 |
40 |
- |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
35 |
- |
- |
dB |
|
स्पेक्ट्रल चौडाइ (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
- |
- |
dB |
|
तरंग लम्बाइ तापमान। गुणांक |
△λ/△T |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
50 |
- |
1500 |
μA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
- |
- |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● बहु-क्वान्टम राम्रो (MQW) वितरित प्रतिक्रिया (DFB) लेजरहरू;
● SMF-28e वा PMF-1550 पिगटेल;
● TEC र मनिटर PD संग 14-पिन BTF प्याकेज;
● चौडा परिचालन तापमान दायरा -20 ~ + 70 ℃।
● अप्टिकल फाइबर संचार;
● अप्टिकल उपकरण;
● अप्टिकल फाइबर सेन्सर;
● प्रकाश स्रोत।

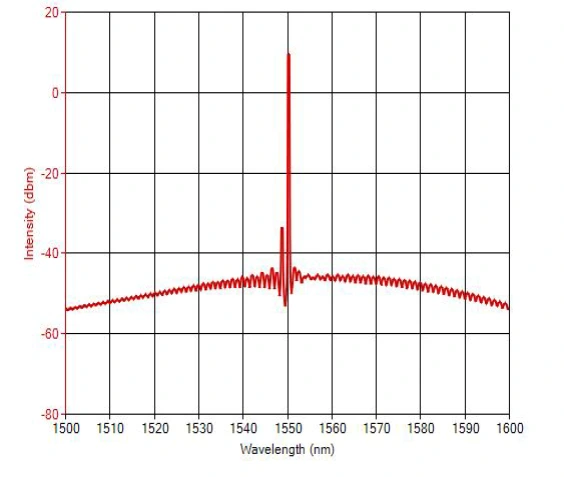

● विशिष्ट स्पेक्ट्रम: 1550nm, WL सहिष्णुता +/-3nm।

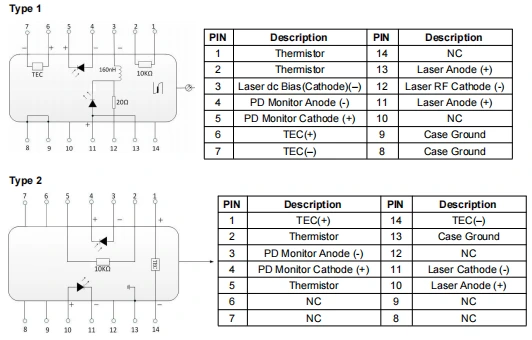

● पिन-आउट परिभाषा-1550nm 10mW DFB बटरफ्लाइ लेजर डायोड

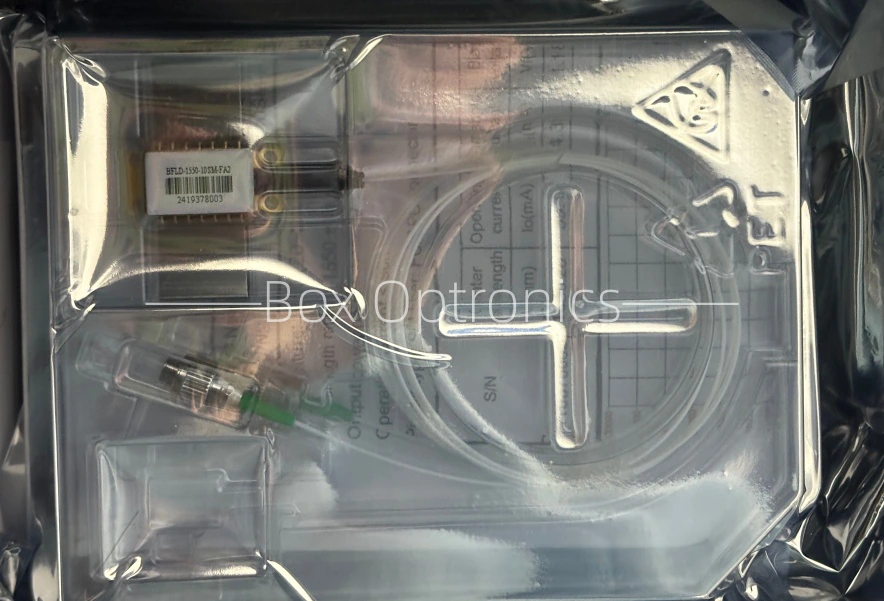

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
1550nm 10mW DFB बटरफ्लाइ लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* ड्राइभ बिना स्ट्यान्डअलोन उपकरण; एक मोड्युल प्याकेज संग एकीकृत चालक सर्किट वैकल्पिक छ।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१५५०: १५५० एनएम 1310:1310nm 1030:1030nm 1064:1064nm CWDM(१२७०~१६५०) |
10: 10mW 20:20mW अनुकूलित |
SM : एकल मोड PM : ध्रुवीकरण कायम गर्दै |
FA: एफसी/एपीसी SA: SC/APC अन्य |
१: प्रकार १ २:टाइप २ |
उदाहरण: BFLD-1550-10SM-FA2
(अर्डर जानकारी: 1550nm 10mW DFB बटरफ्लाइ लेजर डायोड, एसएम फाइबर, FC/APC कनेक्टरको साथ, टाइप२ पिन-आउट)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स ओप्ट्रोनिक्स निम्न मामिलाहरूमा नि: शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
