1. को परिचय एल-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सञ्चालन चरणहरू
7. आदेश जानकारी
8. डाटाशीट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा
यो एक एल-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत प्रदान गर्दछ स्थिर, L-ब्यान्ड तरंगदैर्ध्य दायरामा 10~200mW उच्च-शक्ति प्रकाश स्रोत (1567~1603nm)। उच्च परिशुद्धता अनुप्रयोगहरूको लागि डिजाइन गरिएको, यो एक व्यापक स्पेक्ट्रम र प्रदान गर्दछ कम-शोर आउटपुट, यसलाई अप्टिकल संचार, फाइबर सेन्सिङ, र को लागी आदर्श बनाउँदै मेडिकल इमेजिङ।
|
वस्तु |
एकाइ |
मानहरू |
नोटहरू |
|||||
|
स्पेक्ट्रल दायरा |
nm |
१५६७~१६०३ |
|
|||||
|
आउटपुट शक्ति |
mW |
१०, |
20 |
50 |
100 |
200 |
|
|
|
शक्ति वर्णक्रमीय घनत्व |
dBm/nm |
≥-६, |
≥-३ |
≥१ |
≥४ |
≥७ |
|
|
|
पावर नियमन दायरा |
- |
10% ~ 100% |
ऐच्छिक |
|||||
|
स्पेक्ट्रल समतलता |
dB |
≤2.5 (प्रकार), ≤3 (अधिकतम) |
|
|||||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
|||||
|
शक्ति अस्थिरता |
dB |
≤±०.०२ (१५ मिनेट); |
≤±0.5%; ≤±1.2% |
|||||
|
PER |
dB |
≤०.२ |
≥२३ |
|
||||
|
पिगटेल फाइबर |
- |
SMF-28 |
PM1550 |
एफसी/एपीसी |
||||
|
सञ्चार इन्टरफेस |
- |
टच स्क्रिन / DB9 महिला (RS232) |
बेन्चटप |
|||||
|
DB9 महिला (RS232) |
मोड्युल |
|||||||
|
बिजुली आपूर्ति |
- |
AC 110~240V, <30W |
बेन्चटप |
|||||
|
DC 5V, <15W |
मोड्युल |
|||||||
|
आयामहरू |
mm |
255(W)×285(D)×115(H) |
बेन्चटप |
|||||
|
150(W)×125(D)×20(H) |
मोड्युल |
|||||||
|
७०(W)×90(D)×15(H) |
मोड्युल |
|||||||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|||||
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
|||||
● स्पेक्ट्रल समतलता ≤2.5dB;
● 10/20/50/100/200mW उत्पादन शक्ति, 10~100% समायोज्य;
● DB9 सजिलो एकीकरणको लागि महिला (RS232) संचार।
1. उत्पादन अनुप्रयोगहरू-L-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत
● अप्टिकल फाइबर सेन्सिङ;
● मेडिकल इमेजिङ;
● अप्टिकल फाइबर संचार।

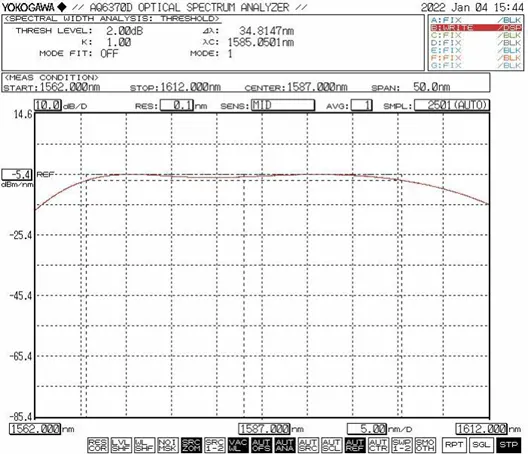

● विशिष्ट स्पेक्ट्रम
● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
ASE प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
5 |
सञ्चालन पुस्तिका |
1 |
चरण 1. अनप्याकिंग र विधानसभा: कृपया सामान पूरा छ कि छैन जाँच गर्नुहोस्
विधानसभा अघि।
Step2. फाइबर जम्परहरू जडान गर्दै: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् त्यहाँ कुनै प्रदूषण वा क्षति छैन भनेर पुष्टि गरेपछि।
चरण3. पावर एडाप्टर जडान गर्दै र सिरियल केबल: प्रकाश स्रोत मोड्युल र पावर एडाप्टर जडान गर्नुहोस्; जडान गर्नुहोस् प्रकाश स्रोत मोड्युल र USB-RS232 सिग्नल केबल भएको कम्प्युटर। (नोट: कम्प्युटरले पहिले सिरियल पोर्ट ड्राइभर स्थापना गर्न आवश्यक छ। चालक हुन सक्छ CD-ROM मा फेला पर्यो वा Box Optronics कम्पनीबाट प्राप्त।)

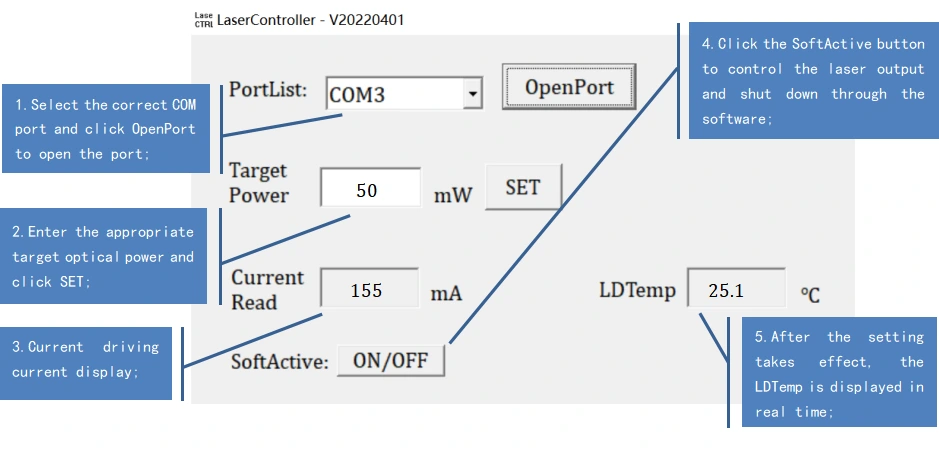

Setp4.Use: प्रकाश स्रोत खोल्नुहोस् सक्रियता स्विच; प्रकाश स्रोत आउटपुट सूचक प्रकाश सक्रिय छ, र त्यहाँ छ अप्टिकल पावर आउटपुट। यस समयमा, काम वर्तमान र अप्टिकल शक्ति मूल्य अन्तिम शटडाउनमा होस्ट कम्प्युटरद्वारा सेट गरिएका प्यारामिटरहरू हुन्। तिनीहरू हुन सक्छन् परिमार्जित र होस्ट कम्प्युटर सफ्टवेयरमा बचत (केवल मोडेल संस्करणको लागि समायोज्य शक्ति संग)।
चरण 5. प्रयोग पछि: बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र विच्छेद गर्नुहोस् फाइबर जडान।
|
नाम |
स्पेक्ट्रल दायरा |
आउटपुट शक्ति |
फाइबर प्रकार |
पावर समायोज्य |
आयाम |
|
ASE |
-एल |
-XX |
-XX |
-XX |
-एक्स |
|
ASE प्रकाश स्रोत |
L: L- ब्यान्ड |
10:10mW 20:20mW ५०:५०mW 1H: 100mW 2H: 200mW |
SM:SMF-28 PM:PM1550 |
(*T: सँग) |
M15 : मोड्युल M20 : मोड्युल B: बेन्चटप |
उदाहरण: ASE-L-2H-SM-T-B
(अर्डर जानकारी: एल-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत, 200mW आउटपुट पावर, पावर समायोज्य, एसएम फाइबरको साथ, बेन्चटप प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● फाइबर अप्टिकलाई बारम्बार प्लग र अनप्लग गर्न सिफारिस गरिदैन आउटपुट अन्तमा कनेक्टर। यसले धूलोबाट हुने प्रदूषणबाट बच्न मद्दत गर्छ सम्मिलित हानि बढाउनुहोस् वा कनेक्टरको अन्तिम अनुहार जलाउनको कारण।
● सुरु गर्दा, पहिले पावर स्विच र कुञ्जी स्विच पुष्टि गर्नुहोस् बन्द छन्, त्यसपछि शक्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले बन्द गर्नुहोस् कुञ्जी स्विच; स्थिति सूचक प्रकाश बाहिर जाँदा, शक्ति विच्छेदन। गर प्रकाश स्रोत सञ्चालन हुँदा सीधै पावर बन्द नगर्नुहोस्।
● यदि आउटपुट फाइबर अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यो हो एक फ्यूजन splicer प्रयोग गर्न सिफारिस गर्नुभयो।
● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; स्टोर सुक्खा ठाउँमा।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
