1030nm ASE ब्रॉडब्यान्ड लाइट स्रोत

सामग्रीको तालिका

1. को परिचय 1030nm ASE ब्रॉडब्यान्ड लाइट स्रोत

2. प्राविधिक निर्दिष्टीकरणहरू

3. उत्पादन सुविधाहरू

4. विशिष्ट अनुप्रयोगहरू

5. उत्पादन विवरण

6. सुरक्षित सञ्चालन गाइड

7. आदेश जानकारी

8. डाटाशीट

9. उद्धरण सर्तहरू र भुक्तानी

10. नेतृत्व समय

11. सञ्चालन नोटहरू र मर्मतसम्भार

12. गुणस्तर आश्वासन र बिक्री पछि सेवा

उत्पादन परिचय

यो एक 1030nm ASE ब्रॉडब्यान्ड प्रकाश स्रोत आधारित छ ytterbium-doped फाइबर र अर्धचालक पम्प लेजर, 1030nm वर्णक्रम संग कभरेज, 10/20/30/50/100/500/1000mW उत्पादन शक्ति, र ध्रुवीकरण विलुप्त हुने अनुपात 0.2 dB को रूपमा कम। सामानहरूको पूरा सेट समावेश; प्रयोगकर्ता म्यानुअल प्रदान गरियो। यो फाइबर अप्टिक लागि उपयुक्त छ उपकरण परीक्षण, FBG ग्रेटिंग उत्पादन, मेडिकल इमेजिङ, आदि।

उत्पादन निर्दिष्टीकरणहरू

उत्पादन सुविधाहरू

● स्पेक्ट्रल समतलता;

● आउटपुट पावर वैकल्पिक र समायोज्य छ;

● दीर्घकालीन तरंगदैर्ध्य र शक्ति स्थिर;

● DB9 सजिलो एकीकरणको लागि महिला (RS232) संचार।

उत्पादन अनुप्रयोगहरू

● फाइबर संवेदन;

● मेडिकल इमेजिङ;

● फाइबर अप्टिक उपकरण परीक्षण।

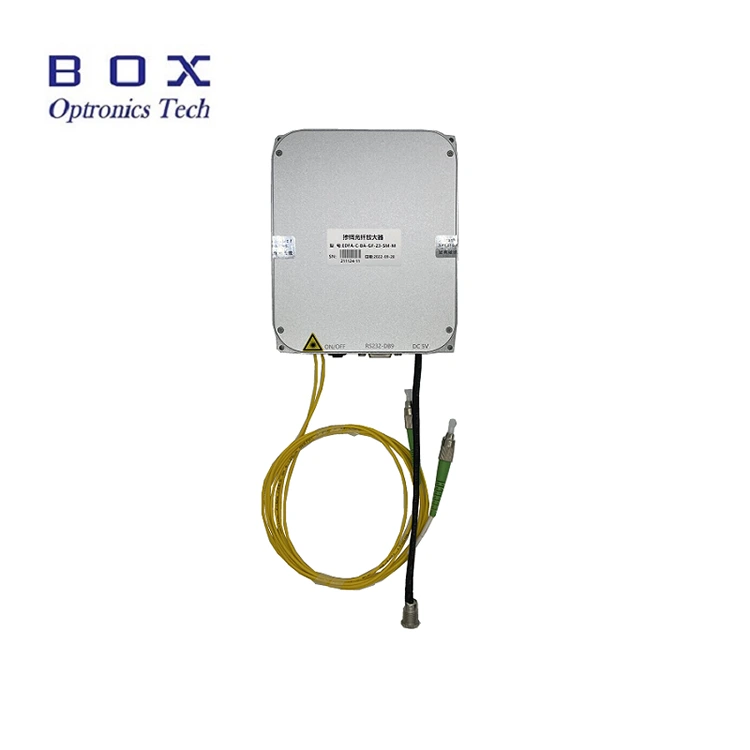

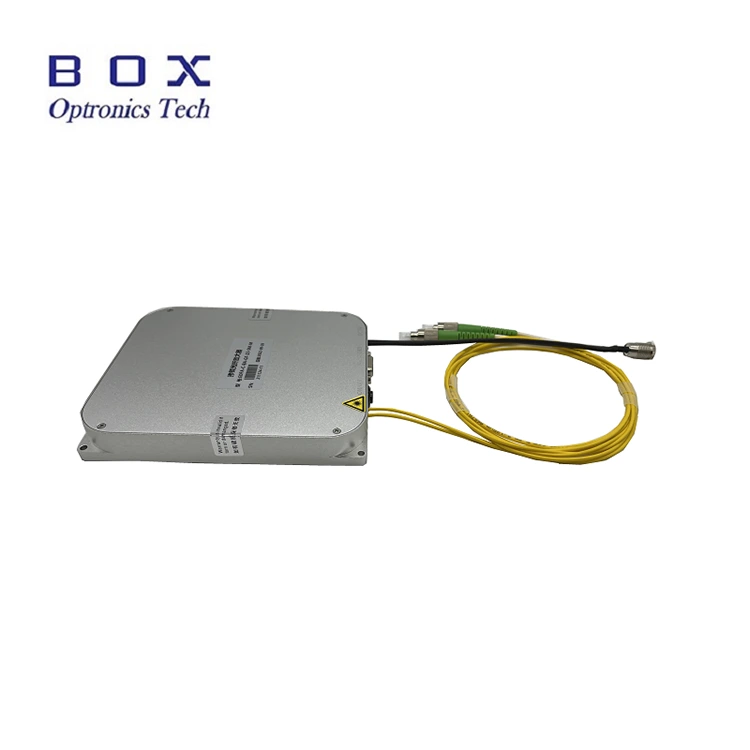

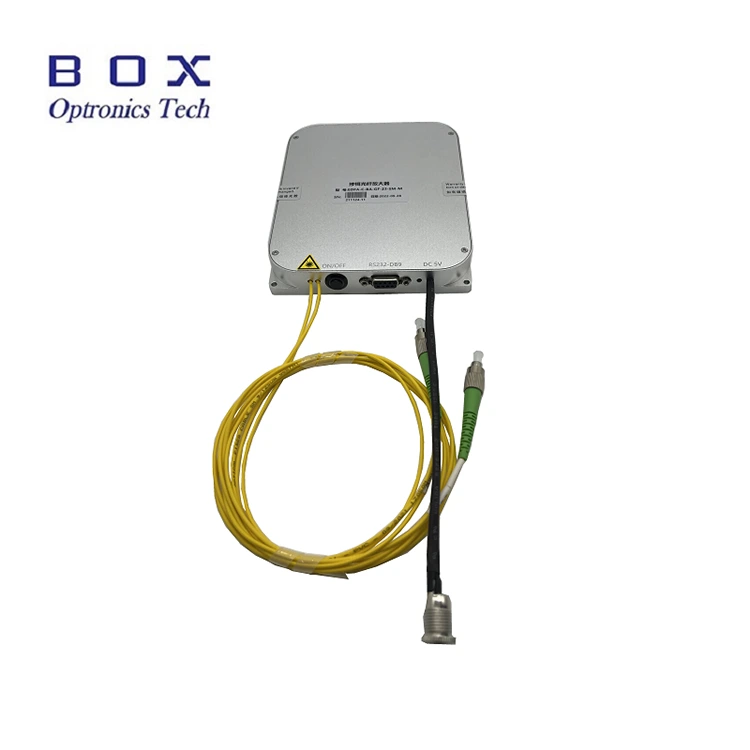

उत्पादन विवरणहरू

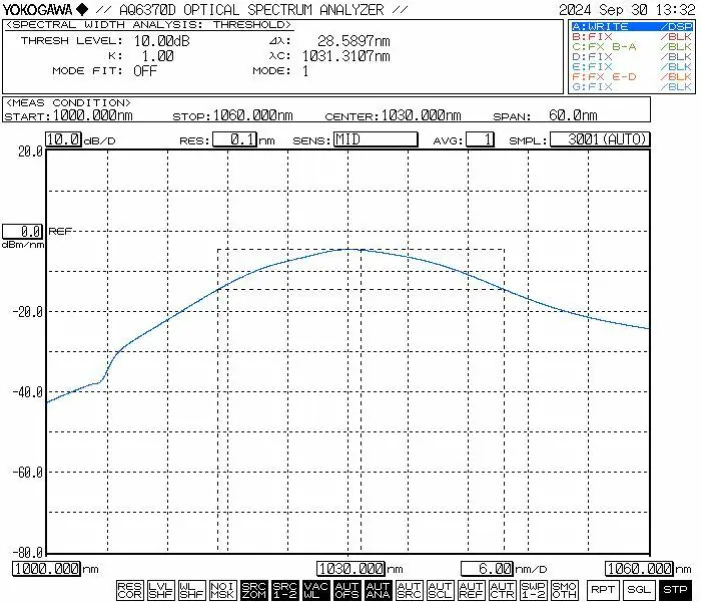

● विशिष्ट स्पेक्ट्रम

● मानक सहायक उपकरणहरू

1. अपरेशन स्टेप्स-1030nm ASE ब्रॉडब्यान्ड लाइट स्रोत

चरण 1. अनप्याकिंग र विधानसभा: कृपया सामान पूरा छ कि छैन जाँच गर्नुहोस्

विधानसभा अघि।

Step2. फाइबर जम्परहरू जडान गर्दै: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् त्यहाँ कुनै प्रदूषण वा क्षति छैन भनेर पुष्टि गरेपछि।

चरण3. पावर एडाप्टर जडान गर्दै र सिरियल केबल: प्रकाश स्रोत मोड्युल र पावर एडाप्टर जडान गर्नुहोस्; जडान गर्नुहोस् प्रकाश स्रोत मोड्युल र USB-RS232 सिग्नल केबल भएको कम्प्युटर। (नोट: कम्प्युटरले पहिले सिरियल पोर्ट ड्राइभर स्थापना गर्न आवश्यक छ। चालक हुन सक्छ CD-ROM मा फेला पर्यो वा Box Optronics कम्पनीबाट प्राप्त।)

Setp4.Use: प्रकाश स्रोत खोल्नुहोस् सक्रियता स्विच; प्रकाश स्रोत आउटपुट सूचक प्रकाश सक्रिय छ, र त्यहाँ छ अप्टिकल पावर आउटपुट। यस समयमा, काम वर्तमान र अप्टिकल शक्ति मूल्य अन्तिम शटडाउनमा होस्ट कम्प्युटरद्वारा सेट गरिएका प्यारामिटरहरू हुन्। तिनीहरू हुन सक्छन् परिमार्जित र होस्ट कम्प्युटर सफ्टवेयरमा बचत (केवल मोडेल संस्करणको लागि समायोज्य शक्ति संग)।

चरण 5. प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर आपूर्ति बन्द गर्नुहोस्, र विच्छेदन गर्नुहोस् फाइबर जडान।

अर्डर गर्दै जानकारी

उदाहरण: ASE-1030-5HSM-B

(अर्डर जानकारी: 1030nm ASE ब्रॉडब्यान्ड लाइट स्रोत, 500mW आउटपुट पावर, SM Hi1060 फाइबरको साथ, बेन्चटप प्याकेज)।

अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com

डाटाशीट

डाटाशीट

उद्धरण सर्तहरू र भुक्तानी

● उद्धरण सर्तहरू

(1) EXW:

यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।

(२) DAP:

यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।

(३) अन्य

● भुक्तानी सर्तहरू

PayPal र T/T उपलब्ध छन्।

नेतृत्व समय

उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)

अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।

सञ्चालन नोटहरू र मर्मतसम्भार

● फाइबर अप्टिक कनेक्टरहरू जडान गर्नु अघि, विशेष सफाई उपकरणहरू जडानकर्ताहरूको अन्तिम अनुहारहरू राम्ररी सफा गर्न प्रयोग गरिनुपर्छ। थप रूपमा, एक फाइबर अन्त-अनुहार निरीक्षक सावधानीपूर्वक प्रयोग गरिनु पर्छ सतहहरू जाँच गर्नुहोस् कि तिनीहरू पूर्ण रूपमा धुलोबाट मुक्त छन् फाइबर फ्ल्यान्ज मार्फत जडान गर्नु अघि प्रदूषकहरू। सरसफाईको क्रममा, निरीक्षण, र फाइबर अप्टिक अन्त अनुहारहरूको जडान, यो सुनिश्चित गर्न अनिवार्य छ कि प्रकाश स्रोत एक निष्क्रिय अवस्थामा छ; कुनै पनि हालतमा हुनु हुँदैन प्रकाश प्रसारण भइरहेको बेला यी कार्यहरू गरिन्छ। एक पटक प्रयोग हुन्छ पूरा भयो र कनेक्टर अन्य फाइबर अप्टिकबाट विच्छेद गरिएको छ कनेक्टरहरू, फाइबर कनेक्टरलाई सुरक्षात्मक धुलो टोपी लगाइएको हुनुपर्छ।

● ब्रोडब्यान्ड ASE प्रकाश स्रोत मोडेलहरू 200 mW को उत्पादन शक्ति वा उच्चमा FC/APC कनेक्टरको साथ समाप्त भएको आउटपुट पिगटेल फिचर हुन सक्छ। यद्यपि, यो कनेक्टर प्रयोगकर्ता-प्रारम्भिक आउटपुट पावरको लागि मात्र हो अनुगमन (अप्टिकल पावर मिटरमा जडान गरेर) वा एकसँग इन्टरफेस गर्नको लागि लेजर आउटपुटलाई खाली ठाउँमा निर्देशित गर्न FC-समाप्त फाइबर कोलिमिटर। यो यसलाई प्रत्यक्ष रूपमा मिलाउन फ्ल्यान्ज एडाप्टर प्रयोग नगर्न कडा सल्लाह दिइन्छ अन्य प्रयोगकर्ताको स्वामित्वमा रहेका फाइबर वा यन्त्रहरूको पिगटेलसँग कनेक्टर; त्यसो गर्दै फाइबर कनेक्टर र को दुवै क्षति को एक महत्वपूर्ण जोखिम बोक्छ एम्पलीफायर एकाइ आफै। यदि अन्य फाइबरसँग अन्तरसम्बन्ध आवश्यक छ भने, यो हो फ्युजन स्प्लिसिङ प्रयोग गर्न सिफारिस गरिएको; यसबाहेक, निश्चित गर्नुहोस् कि प्रकारहरू जोडिएका फाइबरहरू आपसमा मिल्दो छन्।

● यो बारम्बार सम्मिलित वा हटाउन विरुद्ध कडा सल्लाह दिइन्छ आउटपुट पोर्टमा फाइबर अप्टिक कनेक्टरहरू, धुलो रोक्नको लागि प्रदुषण - जसले सम्मिलन हानि बढाउन सक्छ - वा जलाउन सक्छ फाइबर कनेक्टरको अन्तिम अनुहार।

● स्टार्टअप गर्दा, पहिले दुबै पावर स्विच र कुञ्जी स्विच बन्द छन्, त्यसपछि विद्युत आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले कुञ्जी स्विच बन्द गर्नुहोस्, र पछि मात्र बिजुली आपूर्ति विच्छेद गर्नुहोस् आउटपुट सूचक प्रकाश निभाएको छ। कहिले पनि सीधै पावर काट्नु हुँदैन प्रकाश स्रोत सञ्चालनमा हुँदा आपूर्ति।

● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; यो सुक्खा ठाउँमा भण्डारण गर्नुपर्छ।

गुणस्तर आश्वासन र बिक्री पछि सेवा

● वारेन्टी अवधि:

1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।

● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:

नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:

(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।

(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।

(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।

(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।

(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।

(६) ढुवानीको क्रममा क्षति वा हानि।
