1. को परिचय सी-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत माइक्रो-मोड्युल
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सञ्चालन चरणहरू
7. आदेश जानकारी
8. डाटाशीट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

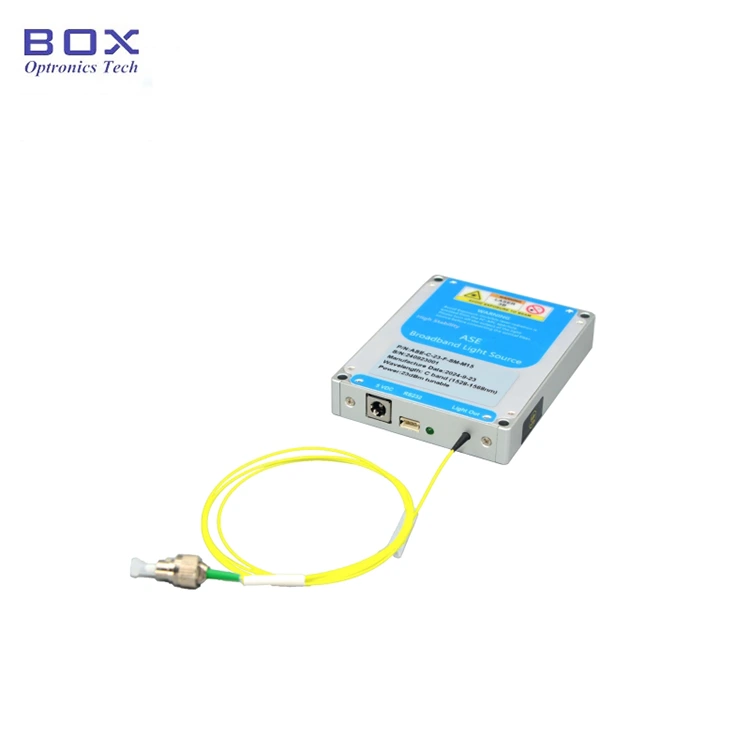

सी-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत माइक्रो-मोड्युल हो कम्प्याक्ट साइज, ब्रोडब्यान्ड स्पेक्ट्रम, र उच्च आवश्यक अनुप्रयोगहरूको लागि डिजाइन गरिएको आउटपुट स्थिरता। एक अल्ट्रा-सानो पदचिह्न विशेषता, यो लागि आदर्श छ उत्कृष्ट अप्टिकल कार्यसम्पादन कायम राख्दै ठाउँ-प्रतिबन्धित प्रणालीहरू। द मोड्युलले RS232 वा TTL नियन्त्रण समर्थन गर्दछ, 10/20/50mW निश्चित आउटपुट पावरको साथ। कृपया नियन्त्रण तापमान र आर्द्रता संग प्रयोग गर्नुहोस्, राम्रो गर्मी अपव्यय सुनिश्चित गर्नुहोस्, र जोगिन आउटपुट ओभरलोड।
|
वस्तु |
एकाइ |
मानहरू |
नोटहरू |
||
|
स्पेक्ट्रल दायरा |
nm |
१५२८~१५६८ |
|
||
|
आउटपुट शक्ति |
mW |
10 |
20 |
50 |
समायोज्य नहुने |
|
शक्ति वर्णक्रमीय घनत्व |
dBm/nm |
-6 |
-3 |
1 |
|
|
स्पेक्ट्रल समतलता |
dB |
≤२ |
|
||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
||
|
शक्ति अस्थिरता |
dB |
≤±०.०२(१५ मिनेट); ≤±०.०५(८ घण्टा) |
≤±0.5%; |
||
|
PER |
dB |
≤०.२ |
|
||
|
पिगटेल फाइबर |
- |
SMF-28 |
एफसी/एपीसी |
||
|
नियन्त्रण मोड |
- |
RS232 वा TTL |
|
||
|
सञ्चार इन्टरफेस |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
बिजुली आपूर्ति |
- |
5VDC, <10W |
|
||
|
आयामहरू |
mm |
५०(W)×50(D)×15(H) |
|
||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
||
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
||
● अल्ट्रा सानो आकार 50 * 50 * 15 मिमी;
● उच्च स्थिरता 10/20/50mW उत्पादन शक्ति;
● स्पेक्ट्रल समतलता ≤2dB;
● सजिलो एकीकरणको लागि RS232 / TTL नियन्त्रण समर्थन गर्दछ।
1. उत्पादन अनुप्रयोगहरू-C-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत माइक्रो-मोड्युल
● अप्टिकल घटक परीक्षण;
● अप्टिकल संचार R&D;
● फाइबर ओप्टिक सेन्सिङ।

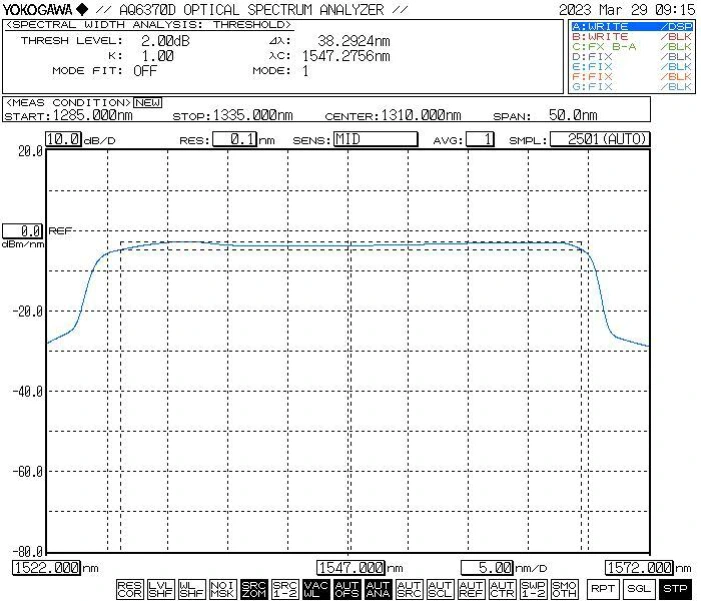

● विशिष्ट स्पेक्ट्रम

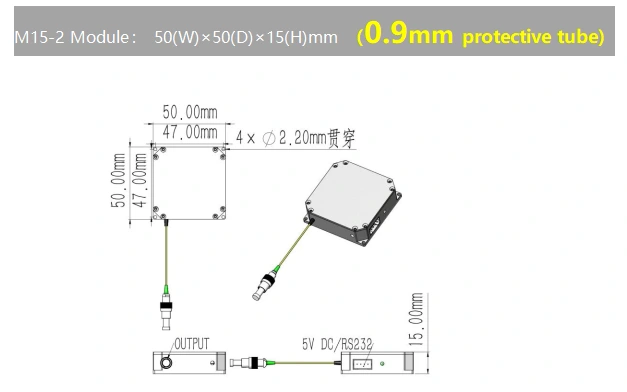

● आयाम(मिमी): माइक्रो मोड्युल
Step1.Unpacking
विधानसभा अघि, जाँच गर्नुहोस् कि सबै सामानहरू पूरा छन्।
Step2. पावर र फाइबर प्याच जडान गर्नुहोस् डोरी
बिजुली आपूर्ति खोल्नुहोस्; प्रयोग गरी प्रकाश स्रोत आउटपुट पोर्ट जडान गर्नुहोस् फाइबर प्याच कर्ड।
चरण3. प्रकाश स्रोत सक्रिय गर्नुहोस्
लाइट स्रोतको बिजुली आपूर्ति खोल्नुहोस्। नोट: यस चरणमा, द सञ्चालन वर्तमान र शक्ति होस्ट द्वारा सेट प्यारामिटर अनुरूप सबैभन्दा भर्खरको बन्दको समयमा कम्प्युटर; यदि समायोजन आवश्यक छ भने, यी सेटिङहरू सफ्टवेयर मार्फत परिमार्जन गर्न सकिन्छ। चेतावनी: यो सख्त रूपमा निषेधित छ प्रकाश स्रोत हुँदा फाइबर अप्टिक कनेक्टरहरू जडान वा विच्छेदन गर्न सक्रिय।
Setp4. बन्द गर्नुहोस्
प्रयोग पछि, पावर कर्ड विच्छेदन।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
आयाम |
|
ASE |
-सी |
-XX |
-XX |
-एमसी |
|
ASE प्रकाश स्रोत |
सी: सी-ब्यान्ड |
१०:१० मेगावाट २०:२० मेगावाट ५०:५०mW |
SM:SMF-28 |
MC: मोड्युल |
उदाहरण: ASE-C-20-SM-MC
(अर्डर जानकारी: सी-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत माइक्रो-मोड्युल, 20mW आउटपुट पावर, एसएम फाइबरको साथ, माइक्रो-मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● रोक्नको लागि फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ नगर्नुहोस् धुलो जम्मा र अन्त-अनुहार क्षति।
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। धुलो टोपी संग अप्रयुक्त कनेक्टर टोपी।
● उपकरणलाई सुख्खा, चिस्यान-रहित वातावरणमा भण्डार गर्नुहोस्।
2. गुणस्तर आश्वासन र बिक्री पछि सेवा-C-ब्यान्ड ASE ब्रॉडब्यान्ड लाइट स्रोत माइक्रो मोड्युल
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
