1. को परिचय सी-ब्यान्ड कम फ्लैटनेस ASE ब्रॉडब्यान्ड प्रकाश स्रोत
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सञ्चालन चरणहरू
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

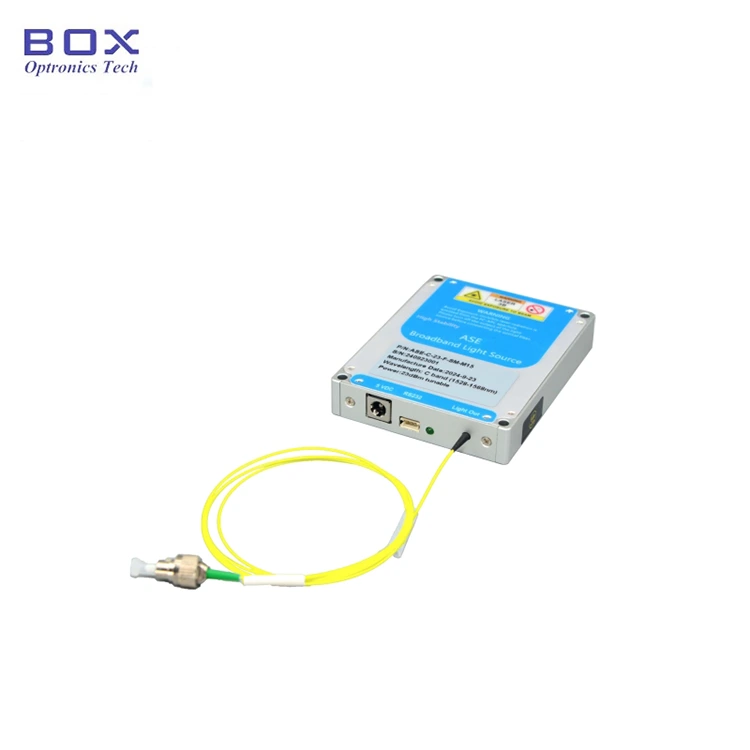

यो एक असंगत सी-ब्यान्ड कम फ्लैटनेस ASE हो ब्रॉडब्यान्ड लाइट स्रोत, जुन एक द्वारा उत्पन्न सहज उत्सर्जन हो 1526~1566nm स्पेक्ट्रलको साथ एर्बियम-डोपड क्वार्ट्ज फाइबरमा अर्धचालक लेजर कभरेज र 10/20/30/50mW उत्पादन शक्ति। सामानहरूको पूरा सेट समावेश; प्रयोगकर्ता पुस्तिका प्रदान। यो फाइबर अप्टिक लागि उपयुक्त छ उपकरण परीक्षण, FBG grating उत्पादन, चिकित्सा इमेजिङ, आदि। कृपया लिनुहोस् आर्द्रता, धुलो, र जंग विरुद्ध सावधानी; यो सुक्खा मा भण्डारण गर्नुपर्छ ठाउँ।
|
वस्तु |
एकाइ |
मानहरू |
नोटहरू |
|||
|
स्पेक्ट्रल दायरा |
nm |
१५२६~१५६६ |
±1nm |
|||
|
आउटपुट शक्ति |
mW |
10 |
20 |
30 |
50 |
गैर-समायोज्य |
|
शक्ति वर्णक्रमीय घनत्व |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
स्पेक्ट्रल समतलता |
dB |
≤७ |
|
|||
|
स्पेक्ट्रल लहर |
dB |
≤०.१ |
|
|||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
|||
|
शक्ति अस्थिरता |
dB |
≤±०.०२ (१५ मिनेट); |
≤±0.5%; |
|||
|
ध्रुवीकरण अवस्था |
- |
पूर्णतया अध्रुवीकृत |
|
|||
|
PER |
dB |
≤०.२ |
|
|||
|
पिगटेल फाइबर |
- |
SMF-28 |
एफसी/एपीसी |
|||
|
सञ्चार इन्टरफेस |
- |
DB9 महिला (RS232) |
मोड्युल |
|||
|
बिजुली आपूर्ति |
- |
DC 5V, <15W |
मोड्युल |
|||
|

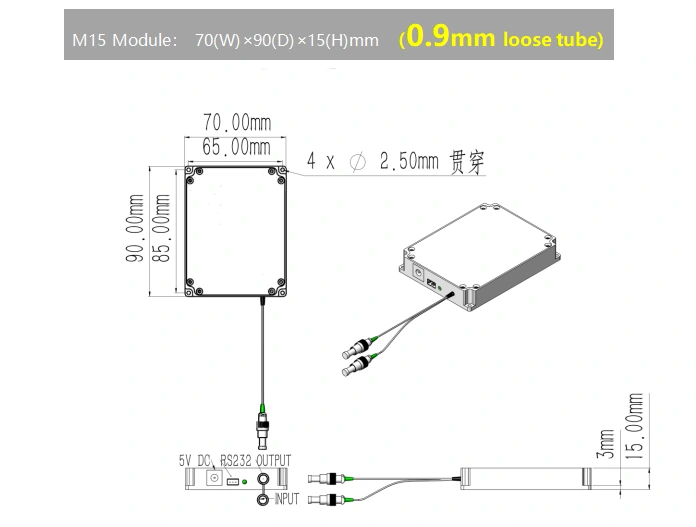

आयामहरू |
mm |
10~30mW: 40(W)×60(D)×10(H) |
मोड्युल |
|||
|
10~50mW: ७०(W)×90(D)×15(H) |
||||||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|||
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
|||
● कोस प्रभावकारी;
● चौडा स्पेक्ट्रम;
● उच्च स्थिरता उत्पादन शक्ति।
● अप्टिकल फाइबर सेन्सिङ;
● मेडिकल इमेजिङ;
● फाइबर अप्टिक उपकरण परीक्षण।

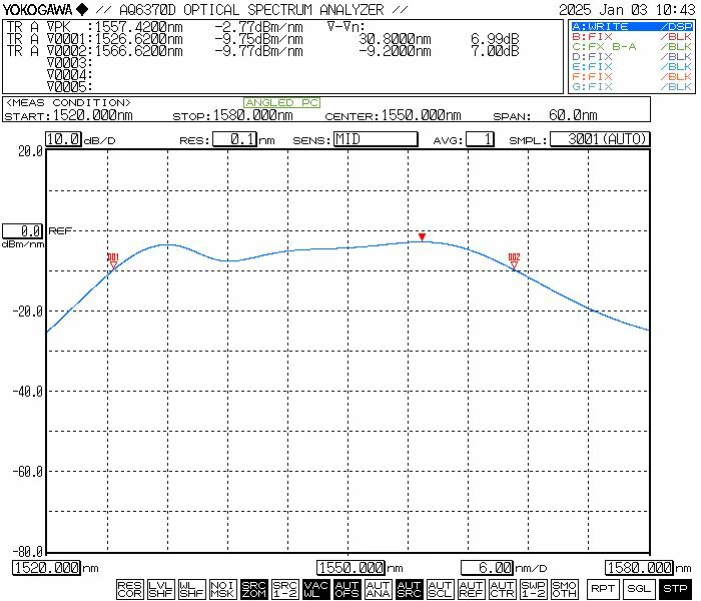

● विशिष्ट स्पेक्ट्रम
● मानक सहायक उपकरणहरू
|
|

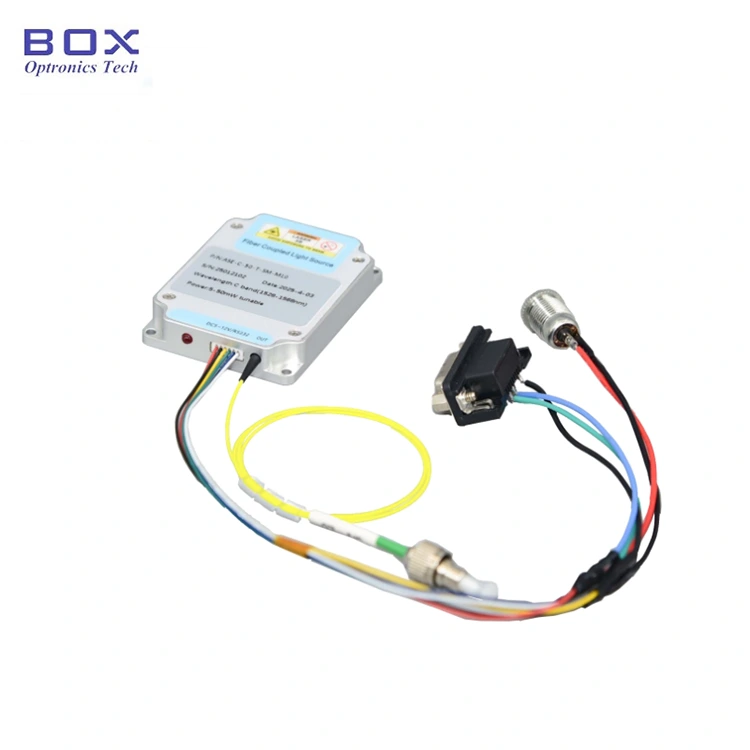

सामानहरू |
मात्रा |
|
1 |
ASE प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 सिग्नल केबल |
1 |
|
3 |
DB9- 3PIN 232 सिग्नल केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
6 |
सञ्चालन पुस्तिका |
1 |

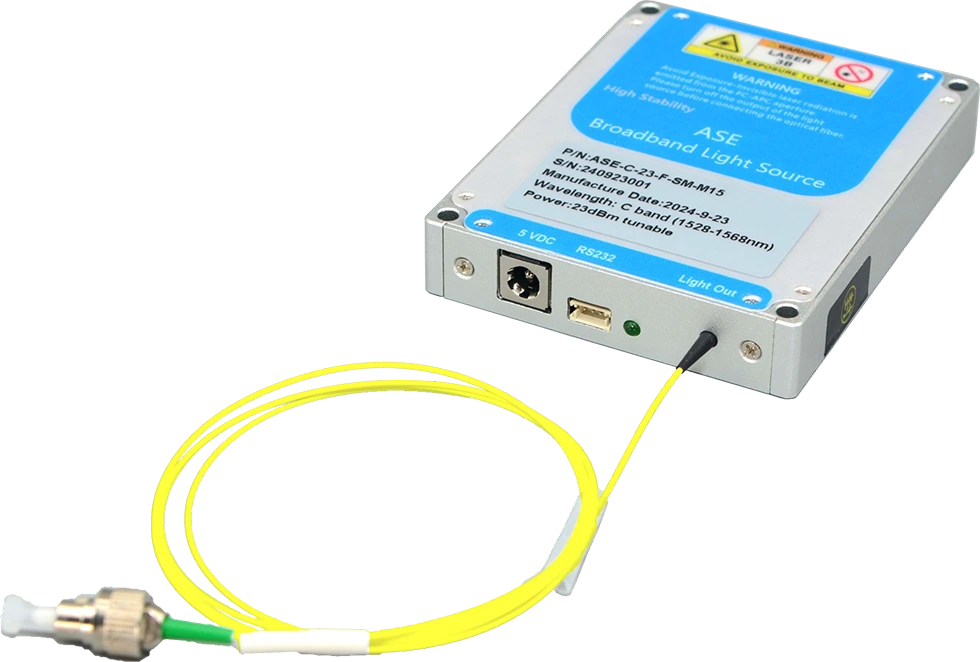

चरण १। रूप: बायाँ देखि दायाँ - शक्ति पोर्ट, ZH2.54 (3-पिन) क्रमिक संचार इन्टरफेस, पावर सूचक एलईडी, र अप्टिकल आउटपुटको लागि एकल-मोड फाइबर पोर्ट।

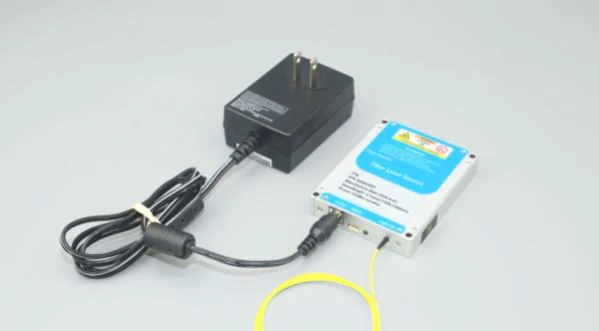

चरण 2. विद्युत आपूर्ति: पूर्वनिर्धारित पावर इनपुट पोर्ट एक DC 5.5 × 2.1 मिमी हो इन्टरफेस; एक मिल्दो DC 5V पावर एडाप्टर समय एकाई संग समावेश छ ढुवानी को। पावर एडाप्टरलाई प्रकाश स्रोतमा जडान गर्ने विधि मोड्युल सँगैको चित्रमा चित्रण गरिएको छ; कृपया सुनिश्चित गर्नुहोस् कि तपाइँ प्रयोग गर्नुहुन्छ केवल मूल, बन्डल गरिएको पावर एडाप्टर। एक असंगत शक्ति को प्रयोग एडाप्टरले प्रकाश स्रोतलाई क्षति पुर्याउन सक्छ। वैकल्पिक रूपमा, एक संस्करण U-आकारको टर्मिनल कनेक्टरको साथ पावर केबल उपलब्ध छ स्विचिङ पावर सप्लाई जडान गर्न सुविधा; यद्यपि, यो विकल्प हुनुपर्छ विशेष रूपमा खरिदको समयमा अनुरोध गरियो।
Step3. फाइबर प्याच कर्डहरू जडान गर्नुहोस्: फाइबर कनेक्टरबाट धुलो टोपी हटाउनुहोस् र फाइबरको अन्तिम अनुहार निरीक्षण गर्नुहोस्; यसलाई अन्यसँग जडान गर्नु अघि यो प्रदूषण वा क्षतिबाट मुक्त छ भनी सुनिश्चित गर्नुहोस् फाइबर अप्टिक घटक वा परीक्षण उपकरण। उच्च शक्ति प्रकाश स्रोतहरूको लागि, यो हो जडानको लागि फ्युजन स्प्लिसिङ प्रयोग गर्न सिफारिस गरिन्छ।
Setp4. प्रकाश स्रोत जडान गर्दै होस्ट पीसीमा मोड्युल: मूल USB-to-RS232 सिरियल डाटा केबल प्रयोग गर्नुहोस् कम्प्युटरमा मोड्युल जडान गर्न प्रकाश स्रोत मोड्युल समावेश। कम्प्युटरलाई समर्पित सिरियल पोर्ट ड्राइभरको पूर्व स्थापना आवश्यक छ USB-to-RS232 केबल ठीकसँग पहिचान गर्न; अन्यथा, होस्ट सफ्टवेयर हुनेछ सही जडान स्थापित गर्न वा प्रकाशसँग सञ्चार गर्न असमर्थ हुनुहोस् स्रोत मोड्युल। आवश्यक चालक प्राप्त गर्न कृपया बक्स ओप्ट्रोनिक्सलाई सम्पर्क गर्नुहोस्।

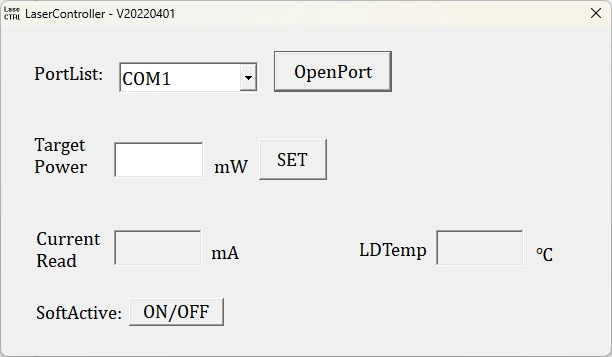

Step5.Software: ASE प्रकाश स्रोत मोड्युल उत्पादनहरु को लागी समायोज्य शक्ति संग, अप्टिकल आउटपुट पावर होस्ट सफ्टवेयर मार्फत विनियमित गर्न सकिन्छ; स्थिर शक्ति को लागी मोडेल, शक्ति स्तर समायोजित गर्न सकिँदैन।
|
नाम |
तरंगदैर्ध्य |
समतलता |
आउटपुट शक्ति |
फाइबर प्रकार |
आयाम |
|
ASE |
C |
-F7 |
-XX |
XX |
-एक्स |
|
ASE प्रकाश स्रोत |
सी: सी-ब्यान्ड |
F7:≤7dB |
१०:१० मेगावाट २०:२० मेगावाट ३०:३०mW ५०:५०mW |
SM:SMF-28e |
M: मोड्युल B: बेन्चटप |
उदाहरण: ASE-C-F7-20-SM-M
(अर्डर जानकारी: C-band Low Flatness ASE ब्रॉडब्यान्ड लाइट स्रोत, वर्णक्रमीय समतलता≤7dB, 20mW उत्पादन शक्ति, एसएम फाइबर संग, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सफा अन्त-अनुहार अवस्थाहरूमा, एकल-मोड फाइबरहरू (जस्तै Hi-1060, PM980, G652D, वा PM1550) को सैद्धान्तिक शक्ति सहिष्णुता छ लगभग 200 मेगावाट निरन्तर प्रकाश। फलस्वरूप, प्रकाश स्रोतहरूको लागि र 200 मेगावाट मुनि आउटपुट पावर लेभल भएका एम्पलीफायरहरू, आउटपुट फाइबर कनेक्टरहरू मानक एडेप्टरहरू प्रयोग गरेर अन्य एकल-मोड फाइबर उपकरणहरूमा जोड्न सकिन्छ (फाइबर flanges)। यद्यपि, यदि फाइबर कनेक्टर अन्त-अनुहार दूषित छ भने, यो लेजर सक्रिय भएको क्षणमा बर्न-आउटको लागि अत्यधिक संवेदनशील हुन्छ - चाहे पनि लेजर शक्ति धेरै कम छ। तसर्थ, कुनै पनि फाइबर जडानहरू बनाउनु अघि, कनेक्टरको अन्तिम अनुहारलाई विशेष फाइबर क्लिनिङ प्रयोग गरेर राम्ररी सफा गर्नुपर्छ उपकरणहरू। यसबाहेक, एक फाइबर एन्ड-फेस इन्स्पेक्टर सावधानीपूर्वक प्रयोग गर्नुपर्छ सतहलाई धूलो र प्रदूषकहरूबाट पूर्ण रूपमा मुक्त छ भनी सुनिश्चित गर्न जाँच गर्नुहोस् फाइबर फ्ल्यान्ज मार्फत जडानको साथ अगाडि बढ्नु अघि।
● फाइबर अप्टिक कनेक्टरहरू सफा गर्दा, निरीक्षण गर्दा वा जडान गर्दा, तपाईंले प्रकाश स्रोतले प्रकाश उत्सर्जन गरिरहेको छैन भनेर सुनिश्चित गर्नुपर्दछ; कुनै पनि अवस्थामा प्रकाश सक्रिय हुँदा अपरेशनहरू प्रदर्शन गर्नुपर्छ। प्रयोग पूरा भएपछि र अन्य फाइबर अप्टिक कनेक्टरहरूबाट जडान विच्छेद गरेपछि, कनेक्टर अनिवार्य छ धुलो टोपी संग फिट हुनुपर्छ।
● यदि आउटपुट फाइबर अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यो हो एक फ्यूजन splicer प्रयोग गर्न सिफारिस गर्नुभयो।
● फाइबर अप्टिक बारम्बार घुसाउन वा हटाउन सिफारिस गरिदैन आउटपुट अन्तमा कनेक्टरहरू, धुलो प्रदूषण रोक्नको लागि - जसले गर्न सक्छ बढ्दो सम्मिलन हानिको नेतृत्व गर्दछ - वा फाइबर कनेक्टरको अन्तिम अनुहारहरूमा क्षति।
● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; स्टोर सुक्खा ठाउँमा।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
