1. को परिचय 1064nm ASE ब्रॉडब्यान्ड लाइट स्रोत
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सञ्चालन चरणहरू
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

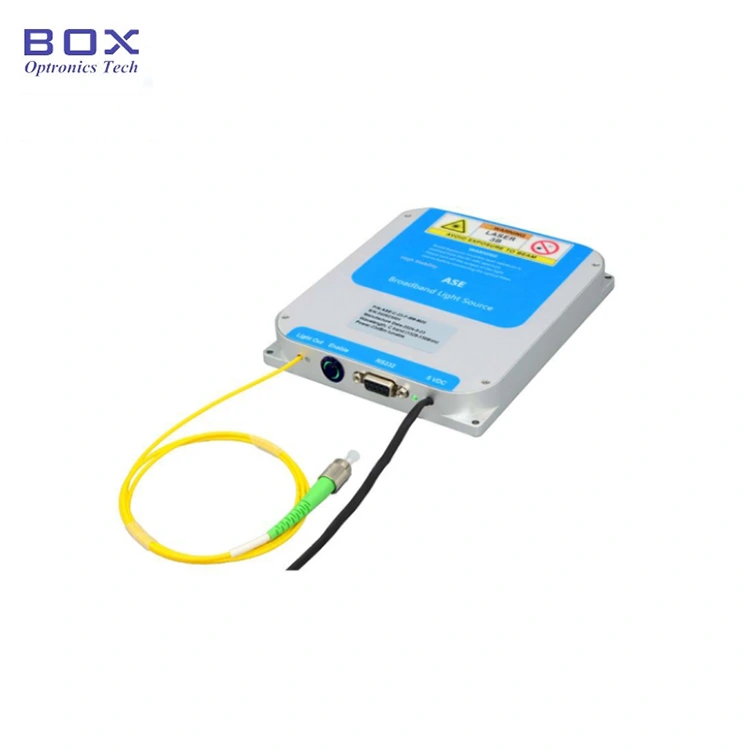

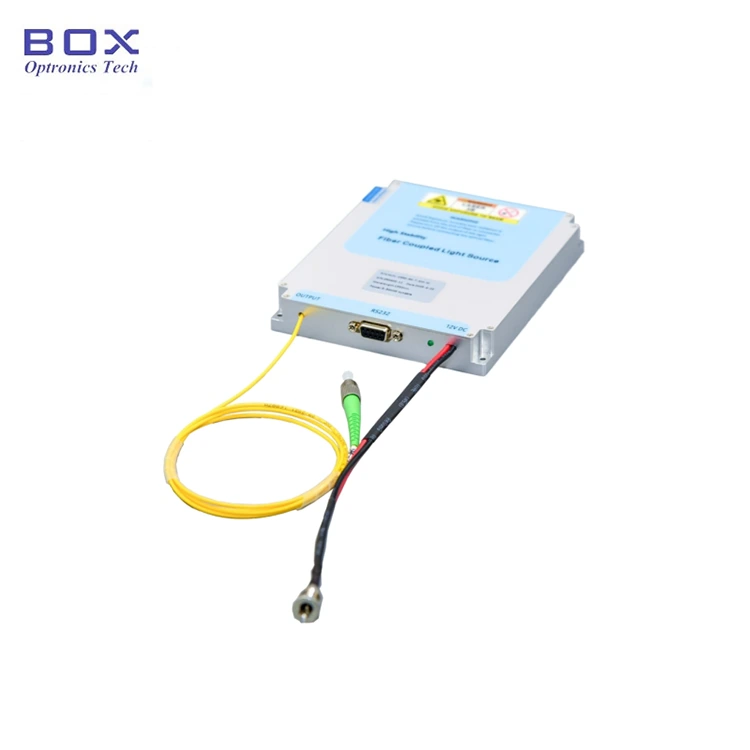

यो 1064nm ASE ब्रॉडब्यान्ड लाइट स्रोतमा आधारित छ ytterbium-doped फाइबर र अर्धचालक पम्प लेजर, 1040 ~ 1080nm वर्णक्रम संग कभरेज र 10/20/30/50/100/500/1000mW उत्पादन शक्ति। को पूरा सेट सामान समावेश; प्रयोगकर्ता पुस्तिका प्रदान। यो फाइबर अप्टिक उपकरण परीक्षण, FBG grating उत्पादन, चिकित्सा लागि उपयुक्त छ इमेजिङ, आदि। कृपया नमी, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; यो सुक्खा ठाउँमा भण्डारण गर्नुपर्छ।
|
वस्तु |
एकाइ |
मानहरू |
नोटहरू |
||||||
|
केन्द्र तरंगदैर्ध्य |
nm |
१०६४±२ |
|
||||||
|
स्पेक्ट्रल दायरा |
nm |
१०४०~१०८० |
@10dB |
||||||
|
आउटपुट शक्ति |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
पावर नियमन दायरा |
- |
10% ~ 100% |
ऐच्छिक |
||||||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
||||||
|
शक्ति अस्थिरता |
dB |
≤±०.०२ (१५ मिनेट); |
≤±0.5%; |
||||||
|
ध्रुवीकरण अवस्था |
- |
प्राकृतिक ध्रुवीकरण |
रैखिक ध्रुवीकरण |
|
|||||
|
PER |
dB |
≤०.२ |
≥23 (10‑100mW) |
|
|||||
|
पिगटेल फाइबर |
- |
नमस्ते 1060 |
PM980 |
एफसी/एपीसी |
|||||
|
सञ्चार इन्टरफेस |
- |
टच स्क्रिन / DB9 महिला (RS232) |
बेन्चटप |
||||||
|
DB9 महिला (RS232) |
मोड्युल |
||||||||
|
बिजुली आपूर्ति |
- |
AC 110~240V, <30W; |
बेन्चटप |
||||||
|
DC 5V, <24W |
मोड्युल |
||||||||
|
255(W)×285(D)×115(H) (१०, २०, ३०, 50, 100mW) |
बेन्चटप |
||||||||
|
आयामहरू
|
mm |
255(W)×322(D)×115(H) (500, 1000mW) |
बेन्चटप |
||||||
|
150(W)×125(D)×20(H) (१०, २०, ३०, 50, 100mW) |
मोड्युल |
||||||||
|
139(W)×206(D)×27(H) (500, 1000mW) |
मोड्युल |
||||||||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
||||||
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
||||||
● स्पेक्ट्रल समतलता;
● आउटपुट शक्ति वैकल्पिक र समायोज्य छ;
● उच्च स्थिरता उत्पादन शक्ति;
● मोड्युल/बेन्चटप सजिलो एकीकरणको लागि संचार निगरानी संग दोहोरो विकल्प।
● फाइबर सेन्सिङ;
● मेडिकल इमेजिङ;
● फाइबर अप्टिक उपकरण परीक्षण।

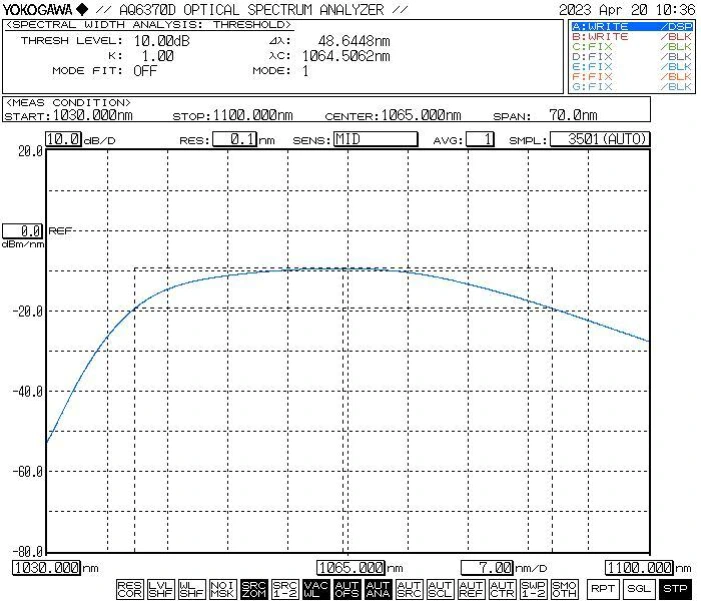

● विशिष्ट स्पेक्ट्रम

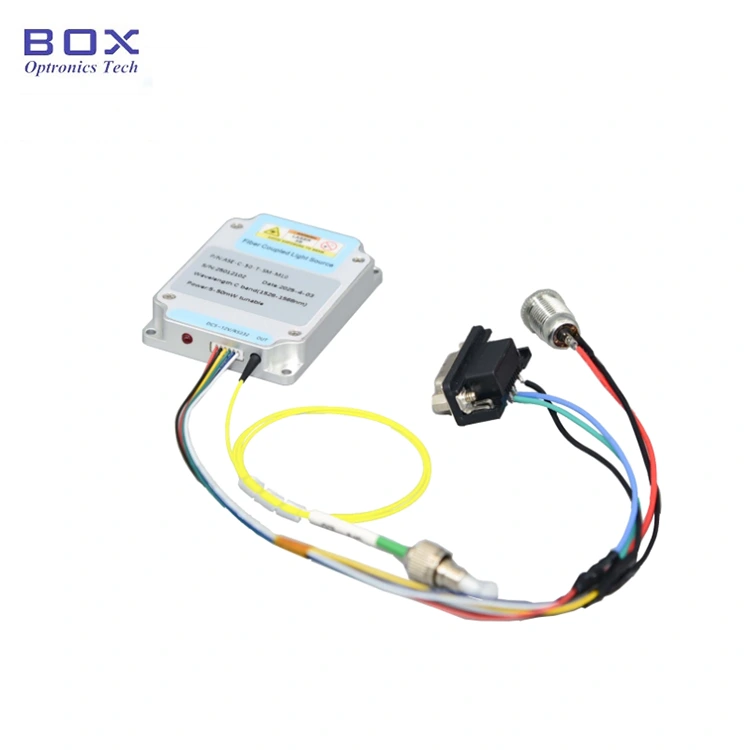

● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
ASE प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
5 |
सञ्चालन पुस्तिका |
1 |
चरण 1. अनप्याकिंग र विधानसभा: कृपया सामान पूरा छ कि छैन जाँच गर्नुहोस्
विधानसभा अघि।
Step2. फाइबर जम्परहरू जडान गर्दै: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् त्यहाँ कुनै प्रदूषण वा क्षति छैन भनेर पुष्टि गरेपछि।
चरण3. पावर एडाप्टर जडान गर्दै र सिरियल केबल: प्रकाश स्रोत मोड्युल र पावर एडाप्टर जडान गर्नुहोस्; जडान गर्नुहोस् प्रकाश स्रोत मोड्युल र USB-RS232 सिग्नल केबल भएको कम्प्युटर। (नोट: कम्प्युटरले पहिले सिरियल पोर्ट ड्राइभर स्थापना गर्न आवश्यक छ। चालक हुन सक्छ CD-ROM मा फेला पर्यो वा Box Optronics कम्पनीबाट प्राप्त।)

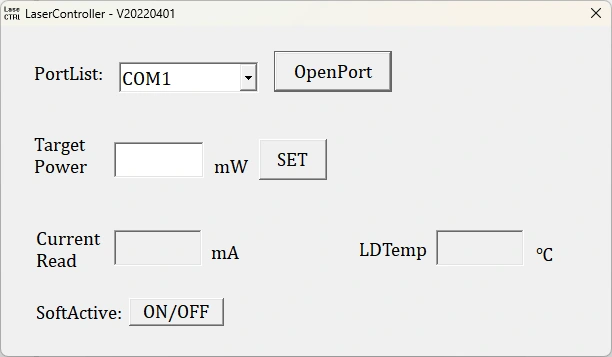

Setp4.Use: प्रकाश स्रोत खोल्नुहोस् सक्रियता स्विच; प्रकाश स्रोत आउटपुट सूचक प्रकाश सक्रिय छ, र त्यहाँ छ अप्टिकल पावर आउटपुट। यस समयमा, काम वर्तमान र अप्टिकल शक्ति मूल्य अन्तिम शटडाउनमा होस्ट कम्प्युटरद्वारा सेट गरिएका प्यारामिटरहरू हुन्। तिनीहरू हुन सक्छन् परिमार्जित र होस्ट कम्प्युटर सफ्टवेयरमा बचत (केवल मोडेल संस्करणको लागि समायोज्य शक्ति संग)।
चरण 5. प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर आपूर्ति बन्द गर्नुहोस्, र विच्छेदन गर्नुहोस् फाइबर जडान।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
पावर समायोज्य |
आयाम |
|
ASE |
-XXXX |
-XX |
-XX |
- टी |
-एक्स |
|
ASE प्रकाश स्रोत |
1064:1064nm |
10:10mW 20:20mW ३०:३०mW ५०:५०mW 1H: 100mW 5H: 500mW 1T: 1000mW |
SM: नमस्ते 1060 PM:PM980 |
T: समायोज्य |
M20 : मोड्युल M27: मोड्युल B: बेन्चटप |
उदाहरण: ASE-1064-10-SM-T-M20
(अर्डर जानकारी: 1064nm ASE ब्रॉडब्यान्ड लाइट स्रोत, 10mW आउटपुट पावर, पावर समायोज्य, SM Hi1060 फाइबर संग, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● फाइबर अप्टिकलाई बारम्बार प्लग र अनप्लग गर्न सिफारिस गरिदैन आउटपुट अन्तमा कनेक्टर। यसले धूलोबाट हुने प्रदूषणबाट बच्न मद्दत गर्छ सम्मिलित हानि बढाउनुहोस् वा कनेक्टरको अन्तिम अनुहार जलाउनको कारण।
● सुरु गर्दा, पहिले पावर स्विच र कुञ्जी स्विच पुष्टि गर्नुहोस् बन्द छन्, त्यसपछि शक्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले बन्द गर्नुहोस् कुञ्जी स्विच; स्थिति सूचक प्रकाश बाहिर जाँदा, शक्ति विच्छेदन। गर प्रकाश स्रोत सञ्चालन हुँदा सीधै पावर बन्द नगर्नुहोस्।
● ASE ब्रोडब्यान्ड प्रकाश स्रोत मोडेलहरूको लागि कम आउटपुट पावर 200 mW भन्दा, आउटपुट फाइबर कनेक्टर अन्य एकल-मोडमा जडान गर्न सकिन्छ हटाउन सकिने एडाप्टर (फाइबर फ्ल्यान्ज) मार्फत फाइबर उपकरणहरू। यद्यपि, यदि अन्तिम अनुहार फाइबर कनेक्टर दूषित छ, यो क्षति जलाउन अत्यधिक संवेदनशील छ जब लेजर सक्रिय हुन्छ - लेजर पावर धेरै कम भए पनि। त्यसैले, फाइबर कनेक्टर जडान गर्नु अघि, तपाईंले विशेष फाइबर प्रयोग गर्नुपर्छ अन्तिम अनुहार राम्ररी सफा गर्न उपकरणहरू। थप रूपमा, फाइबर प्रयोग गर्नुहोस् अन्त-अनुहार निरीक्षकले सतहलाई ध्यानपूर्वक जाँच्न, यो पूर्ण रूपमा सुनिश्चित गर्दै फाइबर मार्फत जडान गर्नु अघि धुलो र प्रदूषकहरू मुक्त flange। फाइबर कनेक्टरको सफाई, निरीक्षण र जडानको क्रममा, तपाईंले प्रकाश स्रोत निष्क्रिय अवस्थामा छ भनेर सुनिश्चित गर्नुपर्छ; अन्तर्गत छैन परिस्थितिहरूमा यी अपरेशनहरू प्रकाश स्रोत हुँदा प्रदर्शन गरिनु पर्छ प्रकाश उत्सर्जन गर्दै। एक पटक प्रयोग पूरा भएपछि र कनेक्टर विच्छेद गरिएको छ अन्य फाइबर कम्पोनेन्टहरूबाट, तपाईंले तुरुन्तै फाइबर कनेक्टरलाई कभर गर्नुपर्छ एक सुरक्षात्मक धुलो टोपी संग।
● ब्रोडब्यान्ड ASE प्रकाश स्रोत मोडेलहरू 200 mW को उत्पादन शक्ति वा उच्चमा FC/APC कनेक्टरको साथ समाप्त भएको आउटपुट पिगटेल फिचर हुन सक्छ। यद्यपि, यो कनेक्टर प्रयोगकर्ता-प्रारम्भिक आउटपुट पावरको लागि मात्र हो अनुगमन (अप्टिकल पावर मिटरमा जडान गरेर) वा एकसँग इन्टरफेस गर्नको लागि लेजर आउटपुटलाई खाली ठाउँमा निर्देशित गर्न FC-समाप्त फाइबर कोलिमिटर। यो यसलाई प्रत्यक्ष रूपमा मिलाउन फ्ल्यान्ज एडाप्टर प्रयोग नगर्न कडा सल्लाह दिइन्छ अन्य प्रयोगकर्ताको स्वामित्वमा रहेका फाइबर वा यन्त्रहरूको पिगटेलसँग कनेक्टर; त्यसो गर्दै फाइबर कनेक्टर र को दुवै क्षति को एक महत्वपूर्ण जोखिम बोक्छ एम्पलीफायर एकाइ आफै। यदि अन्य फाइबरसँग अन्तरसम्बन्ध आवश्यक छ भने, यो हो फ्युजन स्प्लिसिङ प्रयोग गर्न सिफारिस गरिएको; यसबाहेक, निश्चित गर्नुहोस् कि प्रकारहरू जोडिएका फाइबरहरू आपसमा मिल्दो छन्।
● उपकरणलाई सुख्खा, चिस्यान-रहित वातावरणमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
