१. को परिचय उच्च शक्ति 1653.7nm 40mW DFB बटरफ्लाइ लेजर
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा
उच्च शक्ति 1653.7nm 40mW DFB बटरफ्लाइ लेजर प्रयोग गर्दछ 1653.7nm को केन्द्र तरंगदैर्ध्यको साथ उच्च प्रदर्शन MQW DFB चिप, a +/-1nm को तरंगदैर्ध्य सहिष्णुता, र एक साइड-मोड अस्वीकार अनुपात (SMSR) >35dB। यसले कम थ्रेसहोल्ड भोल्टेज, कम पावर खपत, र उच्च सुविधा दिन्छ विश्वसनीयता। थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर (TEC), र एकीकृत गर्दै निगरानी डायोड, यसले दीर्घकालीन स्थिर सञ्चालनलाई समर्थन गर्दछ र व्यापक रूपमा प्रयोग गरिन्छ ग्यास पत्ता लगाउने प्रणाली, निष्क्रिय उपकरण परीक्षण, र फाइबर अप्टिक सेन्सिङ। उचित तार, तापक्रम र हालको नियन्त्रण सञ्चालनको क्रममा आवश्यक छ फाइबर झुकाउने र क्षति रोक्न।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
भण्डारण तापमान |
Ts |
– |
-40 |
– |
85 |
℃ |
|
अपरेटिङ केस तापमान |
शीर्ष |
– |
-20 |
– |
70 |
℃ |
|
LD फर्वार्ड वर्तमान |
IF |
CW |
– |
– |
500 |
mA |
|
LD रिभर्स वर्तमान |
Ir |
– |
– |
– |
2 |
mA |
|
LD रिभर्स भोल्टेज |
VLR |
– |
– |
– |
3 |
V |
|
PD फर्वार्ड वर्तमान |
IFPD |
– |
– |
– |
-10 |
mA |
|
PD रिभर्स भोल्टेज |
VRPD |
– |
– |
– |
20 |
V |
|
TEC वर्तमान |
ITEC |
– |
– |
– |
2 |
A |
|
TEC भोल्टेज |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
फाइबर बेंड त्रिज्या |
– |
– |
30 |
– |
– |
mm |
|
सापेक्ष आर्द्रता |
RH |
गैर संकुचन |
0 |
– |
९५% |
– |
|
लीड सोल्डरिंग समय |
– |
260 ℃ |
– |
– |
10 |
दोस्रो |
|
फाइबर अक्षीय पुल बल |
– |
– |
– |
– |
5 |
N |
|
फाइबर साइड पुल फोर्स |
– |
– |
– |
– |
2.5 |
N |
● उद्योग-मानक 14-पिन पुतली प्याकेज;
● बिल्ट-इन TEC र मनिटर PD;
● उच्च स्थिरता 40mW अप्टिकल आउटपुट;
● उच्च प्रदर्शन, मल्टिक्वान्टम वेल (MQW) वितरित-फिडब्याक (DFB) लेजर।
● ट्यूनेबल डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी TDLAS;
● CH4 निगरानी;
● को लागि प्रकाश स्रोत वातावरणीय निगरानी र ग्यास विश्लेषकहरू।

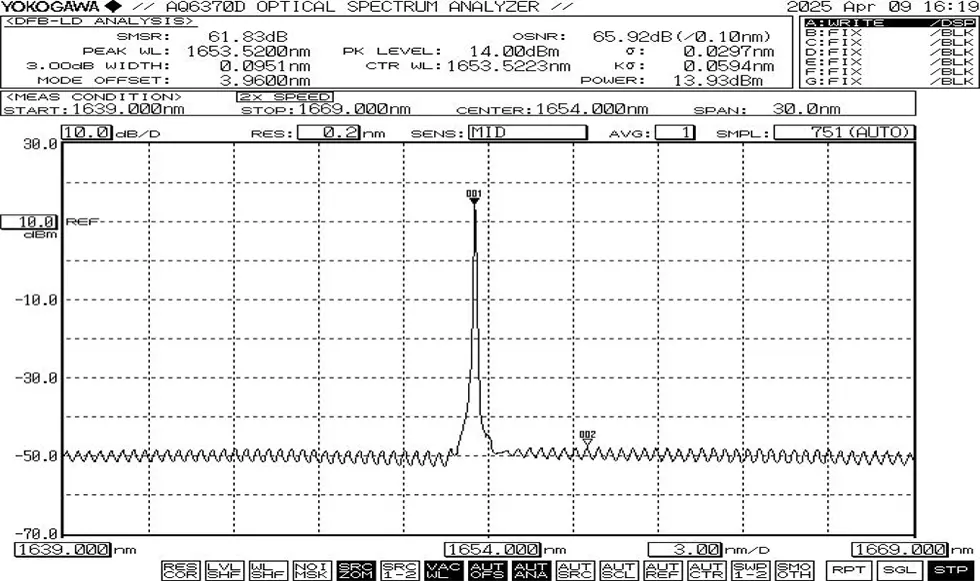

● विशिष्ट स्पेक्ट्रम: 1653.7nm, +/-1nm WL सहिष्णुता।

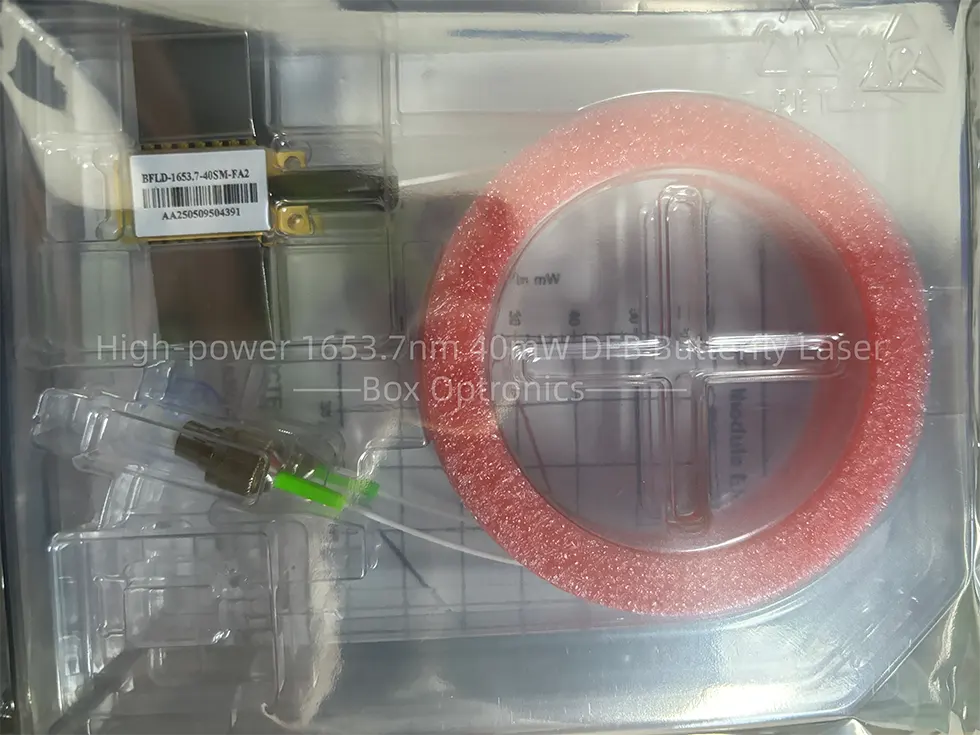

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
उच्च शक्ति 1653.7nm 40mW DFB बटरफ्लाइ लेजर |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१६५३:१६५३.७nm अन्य |
10:10mW 40:40mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-1653-40SM-FA
(अर्डर जानकारी: उच्च शक्ति 1653.7nm 40mW DFB बटरफ्लाइ लेजर, SM फाइबर, FC/APC कनेक्टर, टाइप१ पिन-आउट) संग।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● यन्त्रलाई पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिपलाई अति तताउनबाट रोक्नको लागि सानो वृद्धिमा शक्ति लागू गर्नुहोस् वा ओभरलोड हुन।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
