1392nm DFB फाइबर-कपल्ड लेजर 14-पिन बटरफ्लाइको साथ प्याकेज, केन्द्रीय तरंगदैर्ध्य 1392nm, विशिष्ट उत्पादन शक्ति 10mW। बिल्ट-इन TEC, थर्मिस्टर, र पीडी मोनिटर, एसएम फाइबर वा पीएम फाइबरलाई समर्थन गर्दछ। यो मुख्य रूपमा प्रयोग गरिन्छ H2O सेन्सिङ, अप्टिकल उपकरण, र परीक्षण प्रकाश स्रोतहरूमा। नोट: तार द्वारा सही PIN परिभाषा, TEC नियन्त्रण अन्तर्गत, फाइबर अन्त सफा राख्नुहोस्। ओभर-भोल्टेज, अति-वर्तमान, ESD, उच्च-तापमान सोल्डरिंग, र अत्यधिक फाइबर झुकाउन निषेध गरिएको छ।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λ |
CW, 25℃ |
1391 |
1392 |
1393 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
— |
— |
10 |
— |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
— |
8 |
15 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
— |
— |
90 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
— |
35 |
40 |
— |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
35 |
— |
— |
dB |
|
स्पेक्ट्रल चौडाइ (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
— |
— |
dB |
|
तरंग लम्बाइ तापमान। गुणांक |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
50 |
— |
1500 |
uA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
— |
— |
50 |
uA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● उच्च प्रदर्शन, बहु-क्वान्टम वेल (MQW) वितरित-फिडब्याक (DFB) लेजर;
● SMF-28e वा PM1550 फाइबर;
● उद्योग मानक हर्मेटिकली सील गरिएको 14 पिन बटरफ्लाइ प्याकेज;
● बिल्ट-इन TEC र PD।
● फाइबर अप्टिक वितरित संवेदन;
● फाइबर ओप्टिक संचार परीक्षण उपकरण
● पानी वाष्प एकाग्रता पत्ता लगाउने;
● को लागी कोर प्रकाश स्रोत TDLAS (ट्यूनेबल डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी) प्रणाली;
● अनुसन्धान र प्रयोगशाला उपकरणहरू।

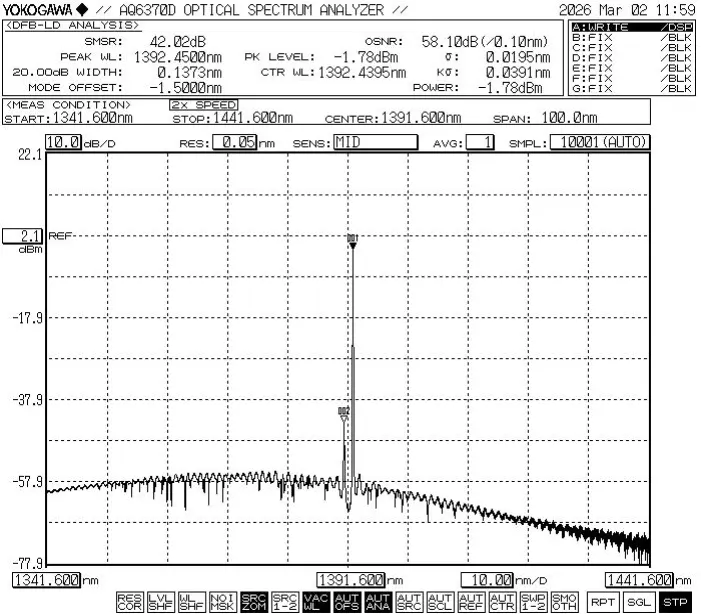

● विशिष्ट स्पेक्ट्रम: 1392nm, +/-1nm WL सहिष्णुता।

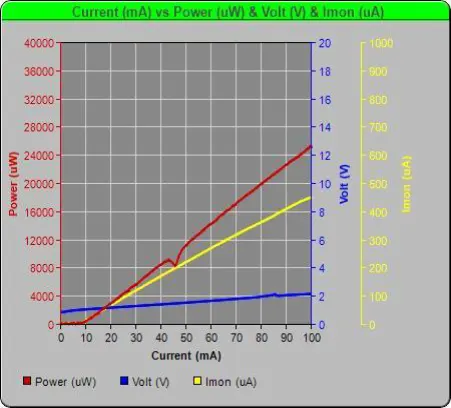

● PIV-1392nm 10mW DFB बटरफ्लाइ लेजर डायोड

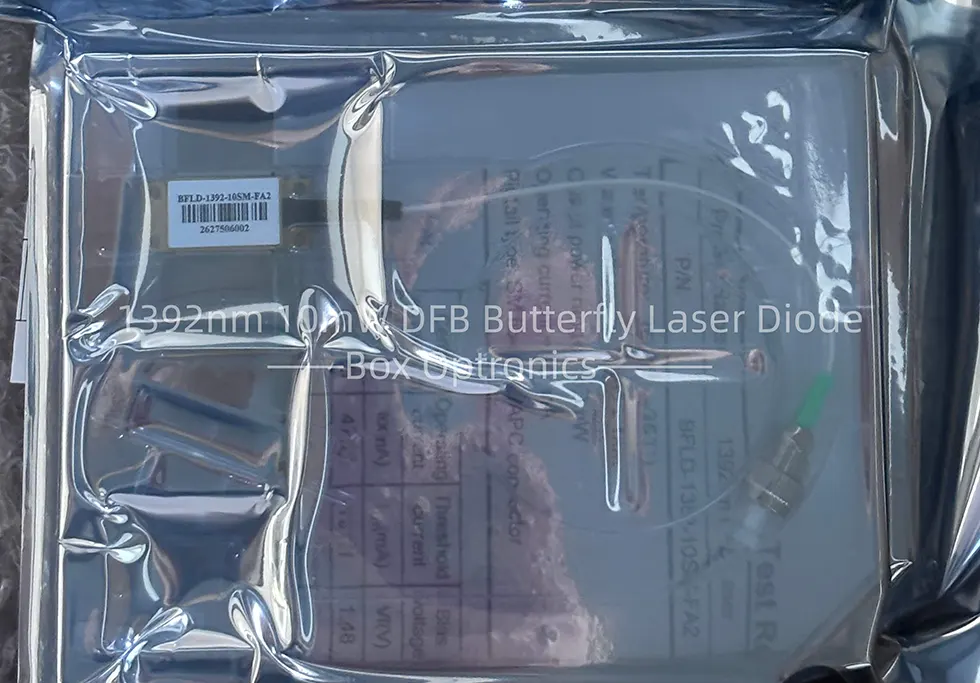

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
1392nm 10mW DFB बटरफ्लाइ लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१३९२:१३९२nm 760:760nm १६८३:१६८३nm अन्य |
10:10mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-1392-10SM-FA2
(अर्डर जानकारी: 1392nm 10mW DFB बटरफ्लाइ लेजर डायोड, SM संग फाइबर, एफसी/एपीसी कनेक्टर, टाइप२ पिन-आउट)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● रोक्नको लागि उत्पादनको अपरेटिङ सर्किटको स्थिरता प्रमाणित गर्नुहोस् पल्स करेन्टको कारणले हुने क्षति।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
