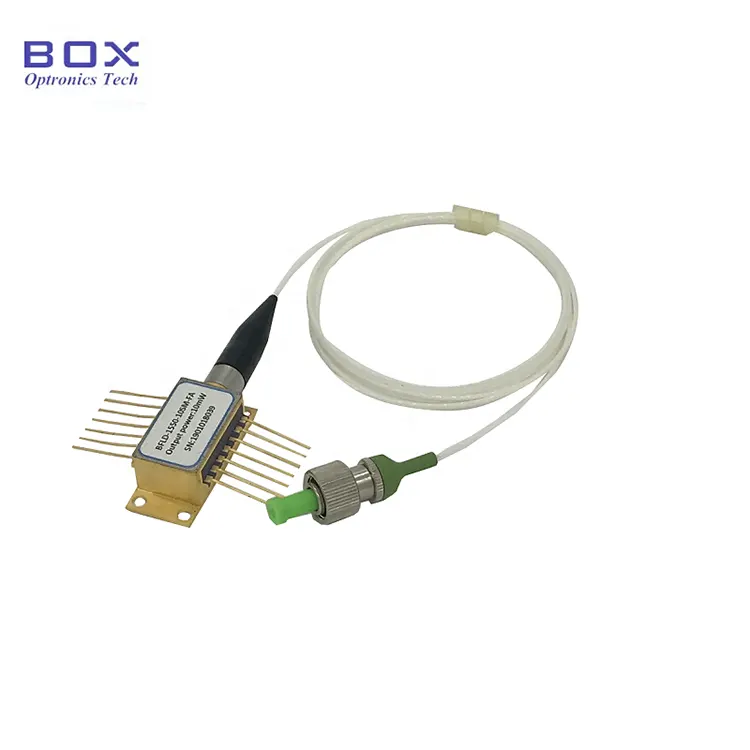

1512nm 10mW DFB 14-PIN बटरफ्लाइ लेजरले DFB अपनाउछ 1512nm को केन्द्र तरंगदैर्ध्यको साथ एकल-मोड चिप संरचना, विशिष्ट आउटपुट पावर 10mW, उच्च SMSR र कम थ्रेसहोल्ड सुविधा। बिल्ट-इन TEC कूलर सुनिश्चित गर्दछ दीर्घकालीन तरंगदैर्ध्य स्थिरता, NH₃ग्यास पत्ता लगाउन उपयुक्त, अप्टिकल मापन, वातावरणीय अनुगमन, र विशेष अप्टिकल सेन्सिङ। कडाईका साथ बिजुली विनिर्देशहरू पालना गर्नुहोस् र ESD र तातो अपव्यय उपायहरू लिनुहोस् दीर्घकालीन विश्वसनीयता को लागी प्रयोग को समयमा।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λ |
CW, 25℃ |
1511 |
1512 |
1513 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
— |
— |
10 |
— |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
— |
8 |
15 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
— |
— |
90 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
— |
35 |
40 |
— |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
35 |
— |
— |
dB |
|
स्पेक्ट्रल चौडाइ |
Δλ |
— |
— |
— |
10 |
MHz |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
— |
— |
dB |
|
तरंग लम्बाइ तापमान। गुणांक |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
50 |
— |
1500 |
uA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
— |
— |
50 |
uA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● कम थ्रेसहोल्ड, उच्च दक्षता उत्पादन;
● बिल्ट-इन thermistor, र TEC;
● फाइबर प्रकार SMF-28e वा PM फाइबर हुन सक्छ;
● उच्च विश्वसनीयता, छिटो प्रतिक्रिया, राम्रो स्थिरता।
● H₃ अमोनिया निगरानी र ग्यास विश्लेषण;
● अप्टिकल पत्ता लगाउने र वर्णक्रमीय विश्लेषण;
● औद्योगिक वातावरणीय विषाक्त ग्यास अप्टिकल पत्ता लगाउने;
● को लागि प्रकाश स्रोत उच्च परिशुद्धता ग्यास सेन्सिङ र विश्लेषकहरू।
● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1512nm 10mW DFB 14-PIN बटरफ्लाइ लेजर

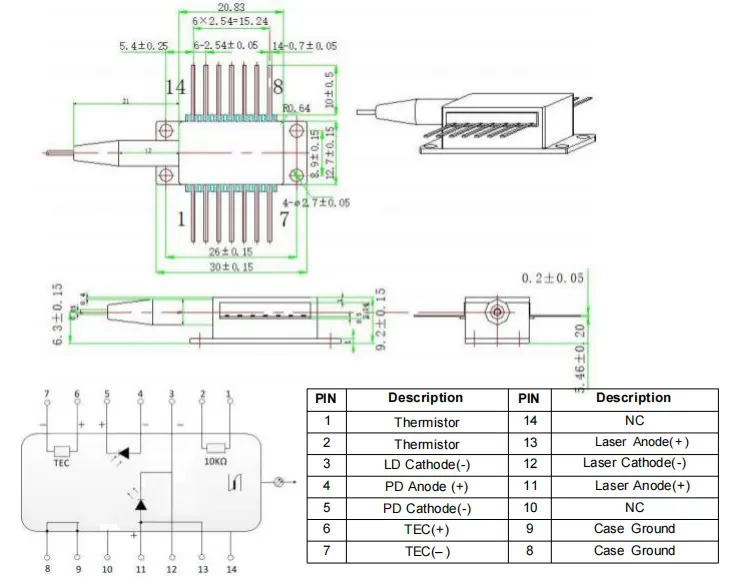

>>>टाइप १ पिन-आउट

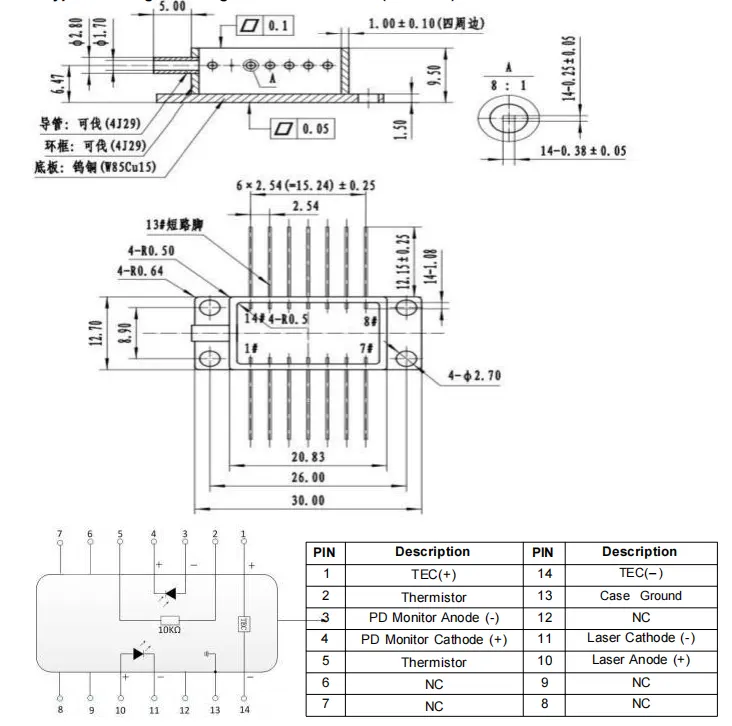

>>>टाइप २ पिन-आउट

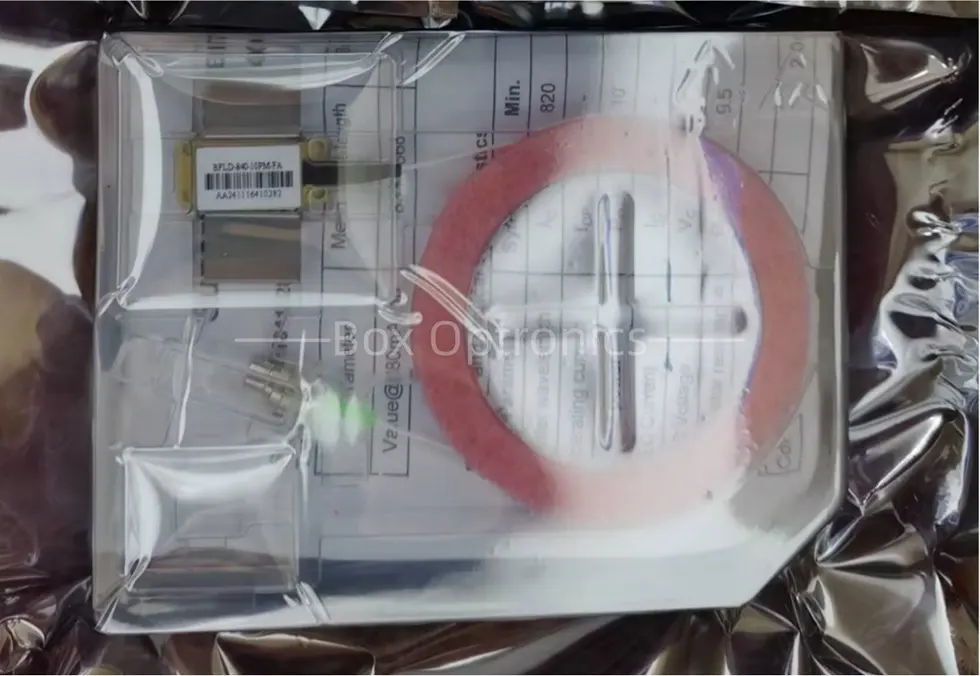

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
1512nm 10mW DFB 14-PIN बटरफ्लाइ लेजर |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१५१२:१५१२ एनएम १३९२:१३९२nm 760:760nm १६८३:१६८३nm अन्य |
10:10mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-1512-10SM-FA2
(अर्डर जानकारी: 1512nm 10mW DFB 14-PIN बटरफ्लाइ लेजर, SM फाइबर सहित, FC/APC connectortype2 पिन-आउट)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
