1580nm DFB SM PM लेजर डायोडले 1580nm केन्द्र तरंग दैर्ध्य (±1nm सहिष्णुता) र एक विशिष्ट 40dB साइड-मोड सप्रेसन अनुपातको साथ एक प्रीमियम MQW DFB चिप सुविधा दिन्छ। कम थ्रेसहोल्ड वर्तमान, कम बिजुली खपत, र उच्च विश्वसनीयता संग डिजाइन गरिएको, यो एक थर्मिस्टर, TEC, र निरन्तर स्थिर कार्यसम्पादनको लागि निगरानी डायोडसँग पूर्ण रूपमा एकीकृत हुन्छ। ग्यास पत्ता लगाउने, निष्क्रिय उपकरण परीक्षण, र फाइबर अप्टिक सेन्सिङ अनुप्रयोगहरूको लागि पूर्ण रूपमा उपयुक्त।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λ |
CW, 25℃ |
1579 |
1580 |
1581 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
- |
- |
10 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
- |
8 |
15 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
- |
- |
90 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
- |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
- |
35 |
40 |
- |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
35 |
- |
- |
dB |
|
स्पेक्ट्रल चौडाइ |
Δλ |
- |
- |
- |
10 |
Mhz |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
- |
- |
dB |
|
तरंग लम्बाइ तापमान। गुणांक |
Δλ/ΔT |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
50 |
- |
1500 |
uA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
- |
- |
50 |
uA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● बहु-क्वान्टम वेल (MQW) वितरित प्रतिक्रिया (DFB) लेजरहरू;
● उच्च स्थिरता संग 14-पिन पुतली प्याकेज;
● एकीकृत थर्मिस्टर, TEC र मोनिटर फोटोडियोड;
● कम थ्रेसहोल्ड वर्तमान र कम बिजुली खपत;
● फाइबर प्रकार SMF-28e वा PM फाइबर हुन सक्छ।
● अप्टिकल फाइबर सेन्सर;
● परीक्षण र मापनको लागि प्रकाश स्रोत;
● ग्यास पत्ता लगाउने प्रणाली;
● निष्क्रिय अप्टिकल उपकरण परीक्षण;
● अप्टिकल फाइबर संचार।

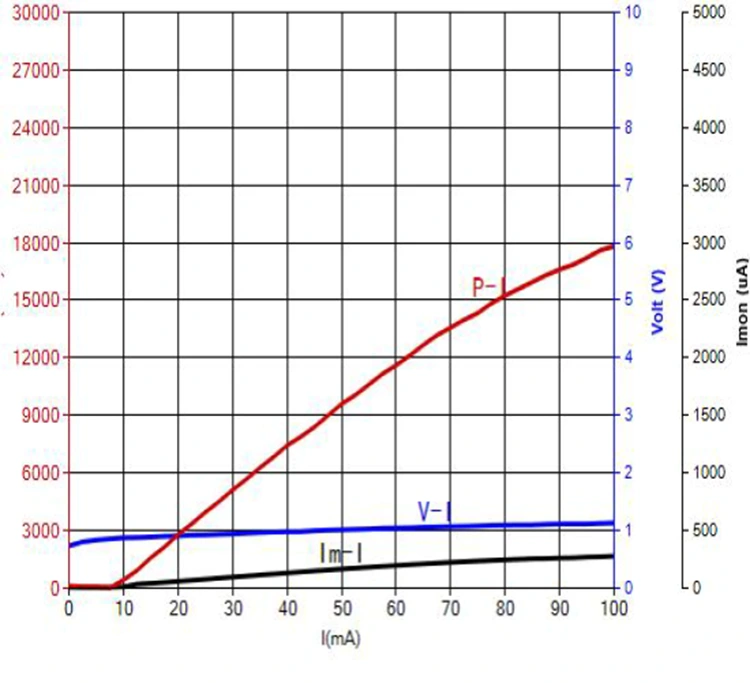

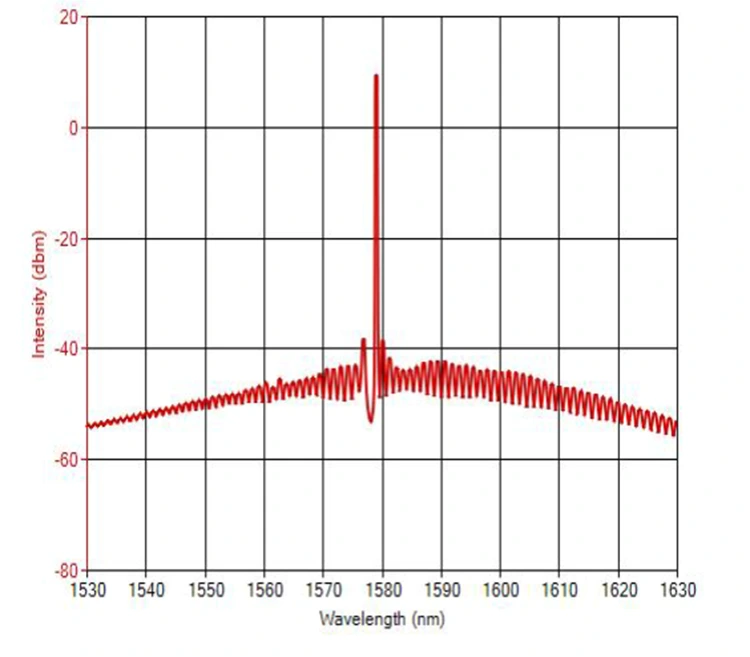

● विशिष्ट स्पेक्ट्रम र PIV: 1580nm 10mW, +/-1nm WL सहिष्णुता।
● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1580nm DFB SM PM लेजर डायोड

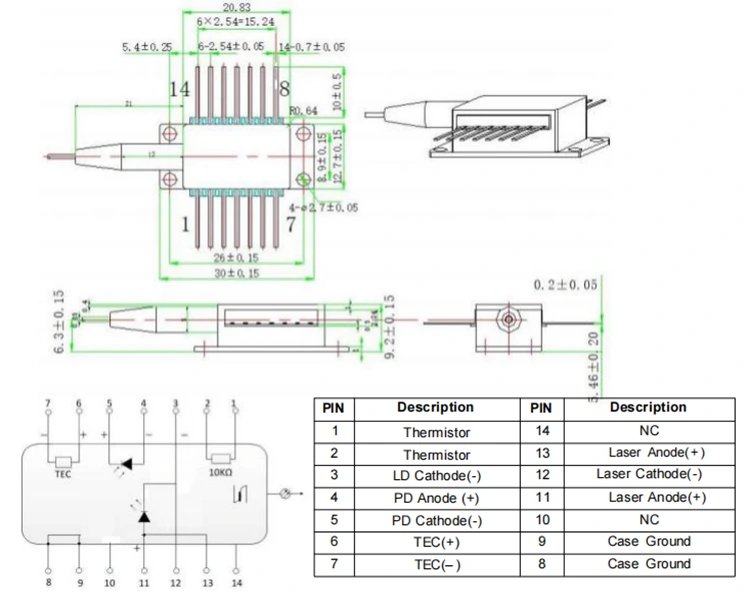

>>>टाइप १ पिन-आउट

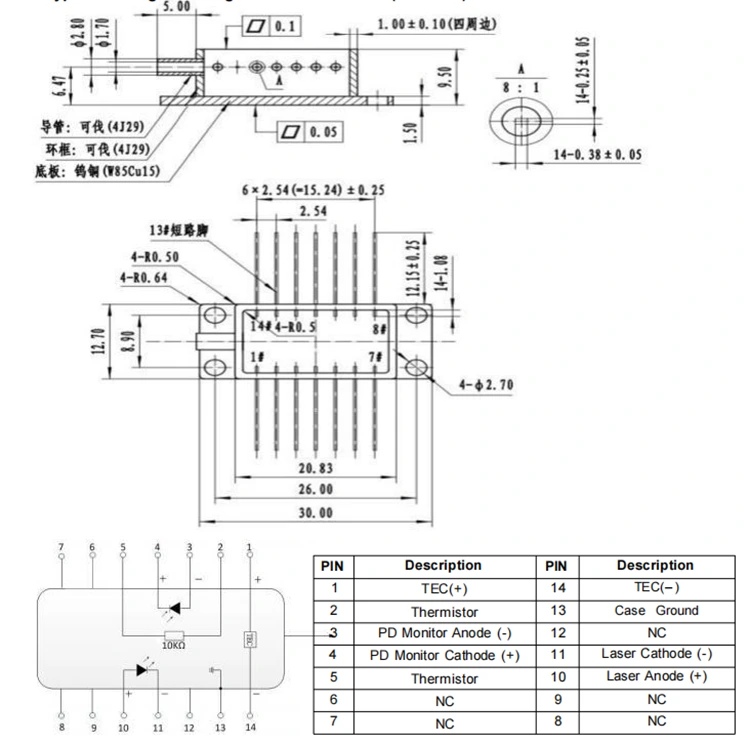

>>>टाइप २ पिन-आउट
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
1580:1580nm १५१२:१५१२ एनएम 760:760nm १६८३:१६८३nm अन्य |
10:10mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: FC/APC SA: SC/APC अन्य |
NULL: प्रकार १ २:टाइप २ |
उदाहरण: BFLD-1580-10SM-FA2
(अर्डर जानकारी: 1580nm DFB लेजर डायोड, 14-पिन बटरफ्लाइ प्याकेज, 10mW आउटपुट पावर, SM फाइबर संग, FC/APC कनेक्टर, type2 पिन-आउट)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन: १० कार्य दिनहरू। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद: 3-5 कार्य दिनहरू।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, यन्त्रको पछाडिको भागमा रहेको आस्तीनमा दबाब नदिनुहोस् वा तान्नुहोस्। जडानकर्ताहरूले सुसज्जित यन्त्रहरूका लागि, स्थापना वा हटाउने क्रममा यन्त्र र फाइबर कनेक्टर दुवै एकैसाथ उठाइएको सुनिश्चित गर्नुहोस्।
● यदि पिनलाई सोल्डरिङ आवश्यक छ भने, सोल्डरिङको तापक्रम २६० डिग्री सेल्सियसभन्दा बढी हुनु हुँदैन र सोल्डरिङ समय १० सेकेन्डभन्दा बढी हुनु हुँदैन। निम्नमा विशेष ध्यान दिइनुपर्छ: सोल्डरिङ प्रक्रियाको बखत, यन्त्र अशक्त अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग ग्राउन्ड हुनुपर्छ।
● यन्त्रलाई पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिपलाई धेरै तातो हुन वा ओभरलोड हुनबाट रोक्नको लागि सानो वृद्धिमा पावर लागू गर्नुहोस्।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
