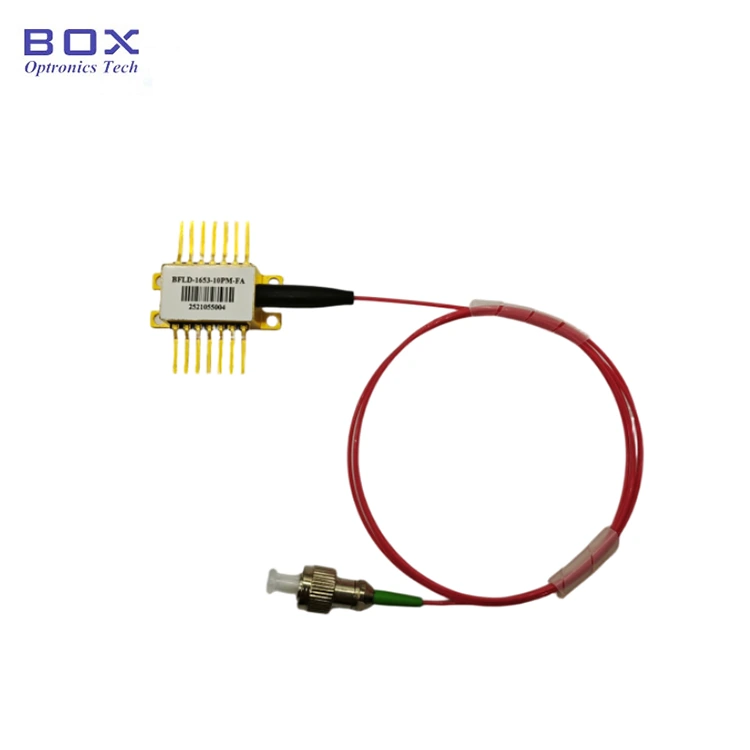

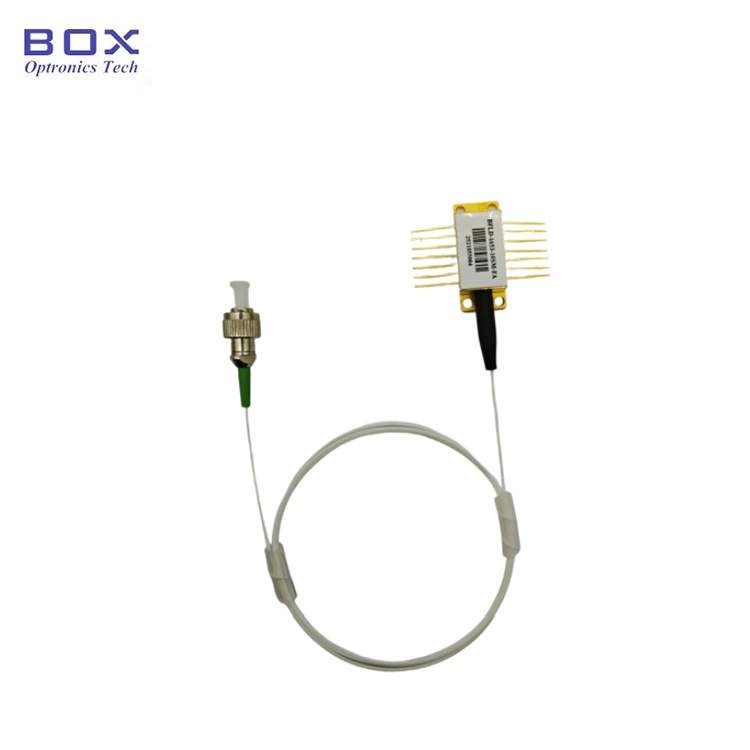

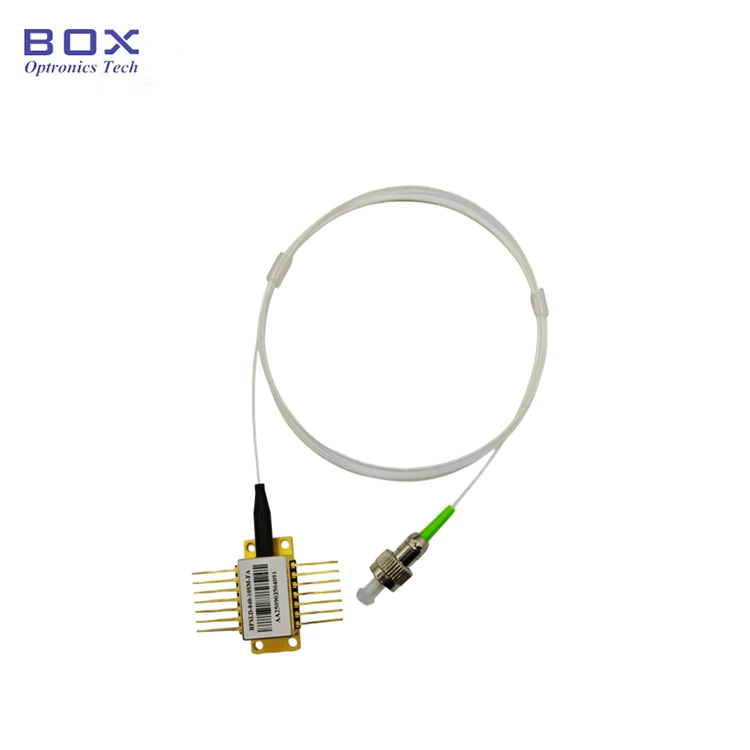

The1574nm DFB लेजर डायोडफोर CO2 सेन्सिङले 10mWor 20mW अप्टिकल आउटपुट पावर एकल-मोड फाइबर वा ध्रुवीकरण-बनाउने फाइबर FC/APC कनेक्टर मार्फत प्रदान गर्दछ।
3MHz typical (FWHM) को एक संकीर्ण स्पेक्ट्रल लाइनविड्थ र ≥35dB (40dB ठेठ) को उच्च साइड-मोड सप्रेसन अनुपात फिचर गर्दै, DFB लेजरले ट्युनेबल डायोड्स वा अन्य एब्रोसस्पेक्टेशन LA को लागि आवश्यक स्पेक्ट्रल शुद्धता र तरंगदैर्ध्य सटीकता प्रदान गर्दछ। उच्च रिजोल्युसन ग्यास पत्ता लगाउने प्रविधि।

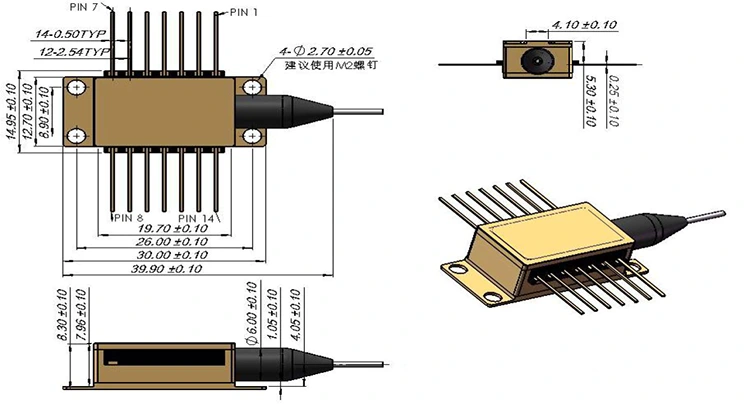

TEC, थर्मिस्टर, मोनिटर PD, र आइसोलेटरसँग एकीकृत दुई पिनआउट कन्फिगरेसन विकल्पहरू सहितको उद्योग-मानक 14-पिन बटरफ्लाइ प्याकेजमा राखिएको। लेजर मानक बटरफ्लाइ लेजर चालक बोर्ड र प्रणाली डिजाइन संग उपयुक्त छ।
· केन्द्र तरंगदैर्ध्य: 1574nm (दायरा 1573–1575nm), CO2 ग्यास अवशोषण लाइनसँग मेल खान्छ
· उच्च अप्टिकल आउटपुट पावर: 10mW वा 20mW
· वाइड मोड्युलेसन ब्यान्डविथ: 2.5GHz विशिष्ट (-3dB)
· बिल्ट-इन अप्टिकल आइसोलेटर: ≥30dB अलगाव
· तरंगदैर्ध्य स्थिरीकरणका लागि एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC) र 10kΩ थर्मिस्टोर
· तरंग दैर्ध्य तापमान गुणांक: ०.०९nm/°C विशिष्ट (१५°C देखि ३५°C)
· तरंग दैर्ध्य वर्तमान गुणांक: ०.०१nm/mA तरंगदैर्ध्य ट्युनिङका लागि विशिष्ट
· उद्योग-मानक 14-पिन बटरफ्लाइ प्याकेज, टाइप 1 र टाइप 2 पिनआउट विकल्पहरू
· कम थ्रेसहोल्ड वर्तमान: 10mA~35mA
· पावर निगरानीका लागि एकीकृत फोटोडियोड मोनिटर गर्नुहोस्
ट्युनेबल डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (TDLAS) मा आधारित CO2 ग्यास पत्ता लगाउने र निगरानी
· उच्च-संवेदनशीलता CO₂ र ट्रेस ग्यास पत्ता लगाउनको लागि वेभलेन्थ मोड्युलेसन स्पेक्ट्रोस्कोपी (WMS)
· FBG र इन्टरफेरोमेट्रिक मापन प्रविधिहरूमा आधारित फाइबर अप्टिक सेन्सिङ प्रणालीहरू
· अप्टिकल फाइबर संचार परीक्षण र मापन उपकरण
· श्वास विश्लेषण र बायोमेडिकल ग्यास सेन्सिङ अनुप्रयोगहरू
· फोटोनिक्स र अप्टिकल सेन्सिङ प्रयोगशालाहरूमा अनुसन्धान र विकास
· ग्यास विश्लेषकहरू र वातावरणीय निगरानी उपकरणहरूमा OEM एकीकरण
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
भण्डारण तापमान |
Ts |
- |
-४० |
- |
85 |
°C |
|
अपरेटिङ केस तापमान |
शीर्ष |
- |
-२० |
- |
70 |
°C |
|
अगाडि वर्तमान |
IF |
CW |
- |
- |
200 |
mA |
|
लेजर रिभर्स भोल्टेज |
VLR |
- |
- |
- |
2 |
V |
|
PDforward वर्तमान |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
PD रिभर्स भोल्टेज |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC वर्तमान |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
TEC भोल्टेज |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15~35°C, CW |
1573 |
1574 |
1575 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
- |
10 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
- |
- |
10 |
35 |
mA |
|
ढलान दक्षता |
η |
CW, 5mW आउटपुट |
0.05 |
0.11 |
0.2 |
mW/mA |
|
सञ्चालन वर्तमान |
Iop |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
स्पेक्ट्रल रेखा चौडाई |
LW |
FWHM |
- |
3 |
- |
MHz |
|
लेजरफर्वार्ड भोल्टेज |
VF |
CW, 10mW आउटपुट |
- |
1.2 |
3.0 |
V |
|
गाढा वर्तमान निगरानी गर्नुहोस् |
ID |
- |
- |
- |
0.1 |
μA |
|
ब्यान्डविथ (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
साइड-मोड दमन अनुपात |
SMSR |
CW |
35 |
40 |
- |
dB |
|
अप्टिकल अलगाव |
- |
-१० |
30 |
- |
- |
dB |
|
सापेक्ष तीव्रता शोर |
RIN |
CW, 5mW आउटपुट |
- |
-१४५ |
- |
dB/Hz |
|
TEC सेट तापमान |
Ts |
- |
15 |
- |
35 |
°C |
|
इनपुट प्रतिबाधा |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
थर्मिस्टर वर्तमान |
ITC |
- |
10 |
- |
100 |
μA |
|
थर्मिस्टर प्रतिरोध |
RTH |
TL=25°C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC वर्तमान |
ITEC |
TL=25°C, TC=70°C |
- |
- |
1.5 |
A |
|
TEC भोल्टेज |
VTEC |
TL=25°C, TC=70°C |
- |
- |
3.5 |
V |
|
TEC क्षमता |
ΔT |
Tc=70°C |
- |
- |
50 |
°C |
|
तरंगदैर्ध्य बहाव (EOL) |
Δλ |
25 वर्षको जीवनकाल |
- |
- |
± ०.१ |
nm |
|
तरंगदैर्ध्य तापमान गुणांक |
Δλ/ΔT |
TEC 15°C देखि 35°C |
- |
0.09 |
- |
nm/°C |
|
तरंगदैर्ध्य वर्तमान गुणांक |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|

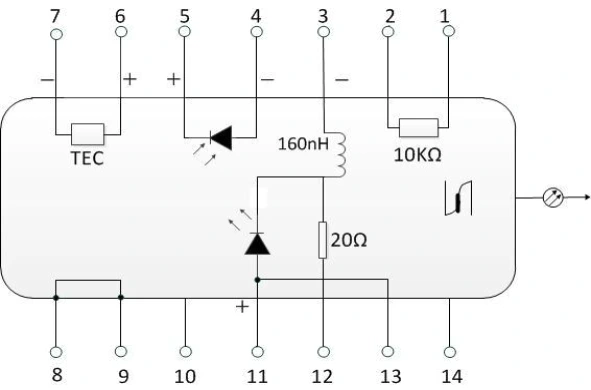

पिन |
विवरण |
पिन |
विवरण |
|
1 |
थर्मिस्टर |
14 |
NC (कुनै जडान छैन) |
|
2 |
थर्मिस्टर |
13 |
लेजर एनोड (+) |
|
3 |
लेजर DC पूर्वाग्रह (क्याथोड) (-) |
12 |
लेजर आरएफ क्याथोड (-) |
|
4 |
PD मनिटर एनोड (-) |
11 |
लेजर एनोड (+) |
|
5 |
PD मनिटर क्याथोड (+) |
10 |
NC (कुनै जडान छैन) |
|
6 |
TEC (+) |
9 |
केस ग्राउन्ड |
|
7 |
TEC (-) |
8 |
केस ग्राउन्ड |
|
पिन |
विवरण |
पिन |
विवरण |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
थर्मिस्टर |
13 |
केस ग्राउन्ड |
|
3 |
PD मनिटर एनोड (-) |
12 |
NC (कुनै जडान छैन) |
|
4 |
PD मनिटर क्याथोड (+) |
11 |
लेजर क्याथोड (-) |
|
5 |
थर्मिस्टर |
10 |
लेजर एनोड (+) |
|
6 |
NC (कुनै जडान छैन) |
9 |
NC (कुनै जडान छैन) |
|
7 |
NC (कुनै जडान छैन) |
8 |
NC (कुनै जडान छैन) |
BFLD - XXXX - XX - XX - XX X
उदाहरण: BFLD-1574-20PM-FA2
|
क्षेत्र |
कोड |
विवरण |
|
लेजर प्रकार |
BFLD |
DFB लेजर डायोड श्रृंखला |
|
तरंगदैर्ध्य |
1574 |
१५७४ एनएम (अन्य तरंगदैर्ध्यहरू उपलब्ध छन्: १०३०, १०६४, १३९२, १६५३, १६८३, CWDM) |
|
आउटपुट पावर |
20 |
20mW; 10 = 10mW |
|
फाइबर प्रकार |
PM |
PM = ध्रुवीकरण-रखरखाव; SM = एकल-मोड |
|
कनेक्टर प्रकार |
एफए |
FC/APC; SA = SC/APC; अन्य कनेक्टरहरू उपलब्ध छन् |
|
पिनआउट |
NULL / 2 |
NULL = टाइप १ (पूर्वनिर्धारित); २ = टाइप २ |
A: एकीकृत TEC र thermistor लेजर चिप तापमान स्थिर, तरंगदैर्ध्य र आउटपुट पावर बहाव न्यूनतम। DFB लेजर तरंगदैर्ध्य तापक्रम-निर्भर भएकोले, सटीक थर्मल नियन्त्रणले लक्ष्य CO₂ अवशोषण सुविधासँग पङ्क्तिबद्धता कायम राख्न मद्दत गर्दछ। TEC मोटे तरंगदैर्ध्य समायोजन प्रदान गर्दछ, जबकि राम्रो तरंगदैर्ध्य ट्युनिंग इंजेक्शन वर्तमान मोडुलन मार्फत प्राप्त गर्न सकिन्छ।
A: बिल्ट-इन अप्टिकल आइसोलेटरले फाइबर जडानहरू र अप्टिकल कम्पोनेन्टहरूबाट प्रतिबिम्बको कारणले गर्दा अप्टिकल प्रतिक्रिया घटाउँछ। यसले लेजर आउटपुट स्थिरतामा सुधार गर्छ र बाह्य अप्टिकल डिस्टर्बन्सेसको संवेदनशीलता कम गर्छ, जुन विशेष गरी उच्च संवेदनशीलता TDLAS र WMS ग्यास पत्ता लगाउने प्रणालीहरूको लागि महत्त्वपूर्ण छ।
A: हो, Box Optronics ले CO2 (1574nm), CH4 (1653nm), H2O (1392nm), र O2 (760nm) लगायत विभिन्न ग्यास सेन्सिङ अनुप्रयोगहरूको लागि अनुकूलित तरंग लम्बाइमा DFB लेजर स्रोतहरू प्रदान गर्दछ। हामी सञ्चार अनुप्रयोगहरूको लागि CWDM र DWDM च्यानल तरंग लम्बाइलाई पनि समर्थन गर्छौं। तपाईंको विशिष्ट तरंग दैर्ध्य आवश्यकताहरूको साथ हामीलाई सम्पर्क गर्नुहोस् र हाम्रो इन्जिनियरिङ टोलीले सम्भाव्यता समीक्षा गर्नेछ।
A: 1574nm DFB लेजरलाई उपयुक्त वर्तमान सीमितता, एकीकृत TEC का लागि तापक्रम नियन्त्रक, र TDLAS अनुप्रयोगहरूमा तरंग लम्बाइ स्क्यानिङका लागि वैकल्पिक रूपमा मोड्युलेसन इनपुट भएको लेजर डायोड ड्राइभर चाहिन्छ। मोनिटर फोटोडियोड स्वचालित पावर नियन्त्रण (APC) को लागि प्रयोग गर्न सकिन्छ।
