१. 1532nm को परिचय DFB BTF लेजर डायोड
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा
केन्द्र तरंगदैर्ध्यको साथ 1532nm DFB BTF लेजर डायोड 1532.68nm (ITU CH56), अप्टिकल आउटपुट पावर 10mW। बिल्ट-इन TEC र थर्मिस्टर स्थिर सञ्चालन सक्षम गर्नुहोस्। सञ्चालनको क्रममा, अनुसार सही जडान गर्नुहोस् पिन-आउट परिभाषा, मूल्याङ्कन भित्र ड्राइभिङ वर्तमान र तापमान नियन्त्रण दायरा, र ESD क्षति र ओभर-भोल्टेज सञ्चालनबाट बच्न।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λ |
ITU ग्रिड |
CH56: 1532.68 |
nm |
||
|
अप्टिकल आउटपुट पावर |
PF |
— |
6 |
— |
20 |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
— |
— |
20 |
mA |
|
सञ्चालन वर्तमान |
IOP |
— |
— |
— |
120 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
— |
— |
2.5 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
— |
30 |
— |
— |
dB |
|
अप्टिकल रिटर्न हानि |
ORL |
— |
40 |
— |
— |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
30 |
— |
— |
dB |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
— |
— |
dB |
|
MPD गाढा वर्तमान |
ID |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD वर्तमान सापेक्ष उत्पादन शक्ति |
— |
VRM = 5V |
10 |
— |
200 |
mA/W |
|
TEC भोल्टेज |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
ब्यान्डविथ |
BW |
— |
— |
2.5 |
— |
Ghz |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
|
वाहक-देखि-शोर अनुपात |
CNR |
— |
55 |
— |
— |
dB |
|
समग्र दोस्रो-क्रम |
CSO |
— |
— |
— |
-55 |
dBm |
|
समग्र ट्रिपल बीट |
— |
— |
— |
— |
-64 |
dBc |
● पुतली प्याकेज, निर्मित TEC;
● चौडा तापमान विश्वसनीयता;
● उच्च विश्वसनीयता, छिटो प्रतिक्रिया, राम्रो स्थिरता।
● C2H2 एसिटिलीन ग्यास संवेदन;
● अप्टिकल फाइबर सञ्चार र माइक्रोवेभ फोटोनिक ट्रान्समिशन;
● लेजर दायरा खोजकर्ताहरू।
● विशिष्ट स्पेक्ट्रम: 1532.68nm, +/-0.5nm तरंगदैर्ध्य सहिष्णुता।

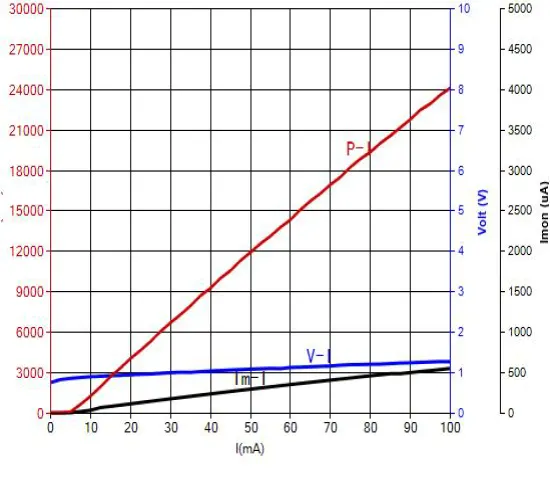

● PIV-1532nm 10mW DFB BTF लेजर डायोड
● FAQ-1532nm DFB BTF लेजर डायोड

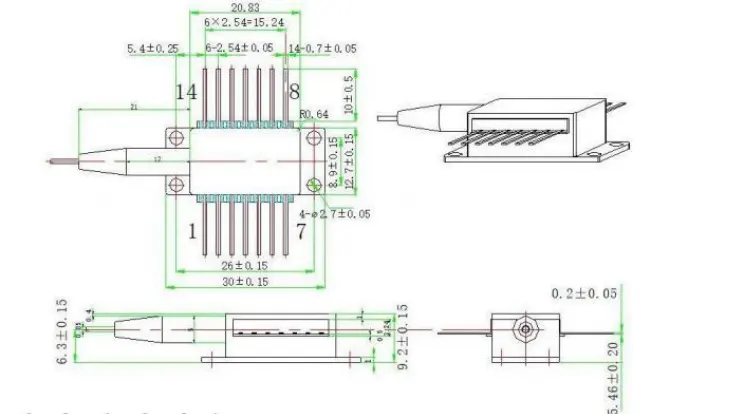

(1) BTF प्याकेज के हो?
--BTF (बटरफ्लाइ) प्याकेज मानक 14-पिन बटरफ्लाइ प्याकेज हो, Optoelectronics मा सबैभन्दा मुख्यधारा औद्योगिक-ग्रेड प्याकेजिङ्ग ढाँचा उद्योग। यो प्याकेज लेजर चिप, TEC तापमान नियन्त्रण, एकीकृत गर्दछ। thermistor, र photodiode, उत्कृष्ट hermeticity र थर्मल प्रस्ताव व्यवस्थापन प्रदर्शन। मानकबाट कुनै आवश्यक भिन्नता छैन पुतली प्याकेजिङ; "BTF" सामान्यतया उत्पादनमा "बटरफ्लाइ" को लागि संक्षिप्त नामको रूपमा प्रयोग गरिन्छ नामकरण।
(२) यो उत्पादनले कुन ड्राइभ मोडहरूलाई समर्थन गर्छ?
--1532nm DFB BTF लेजर डायोडले निरन्तर तरंग समर्थन गर्दछ (CW) सञ्चालन। कम-शोर स्थिर वर्तमान स्रोत सिफारिस गरिएको छ (थ्रेसहोल्ड हालको लगभग 5-20mA, हालको 50-90mA सञ्चालन गर्ने), TEC सँगसँगै तापमान स्थिरीकरण को लागी नियन्त्रक (सामान्यतया 25 ℃ मा सेट)।
(३) नमूना परीक्षण उपलब्ध छ?
--नमूना परीक्षण र सानो मात्रा परीक्षण उत्पादन समर्थित छन्। थोक खरिदका लागि, हामी भोल्युम मूल्य निर्धारण र टायर्ड उद्धरणहरू प्रस्ताव गर्दछौं।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
CH56:1532.68nm अन्य |
10:10mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-CH56-10SM-FA
(अर्डर जानकारी: 1532nm DFB BTF लेजर डायोड, 10mW आउटपुट पावर, साथ एसएम फाइबर, एफसी/एपीसी कनेक्टर, टाइप१ पिन-आउट)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● पावर-अप प्रक्रियाको बखत, सीधै उच्च प्रवाह कहिल्यै नदिनुहोस्, जस्तै यसले चिपलाई नोक्सान पुर्याउँछ। बरु, हालको स्तरमा यन्त्रलाई पावर अप गर्नुहोस् चिपको थ्रेसहोल्डको नजिक, र त्यसपछि बिस्तारै सानो मा वर्तमान बढाउनुहोस् इच्छित स्तर नपुगेसम्म वृद्धि।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
