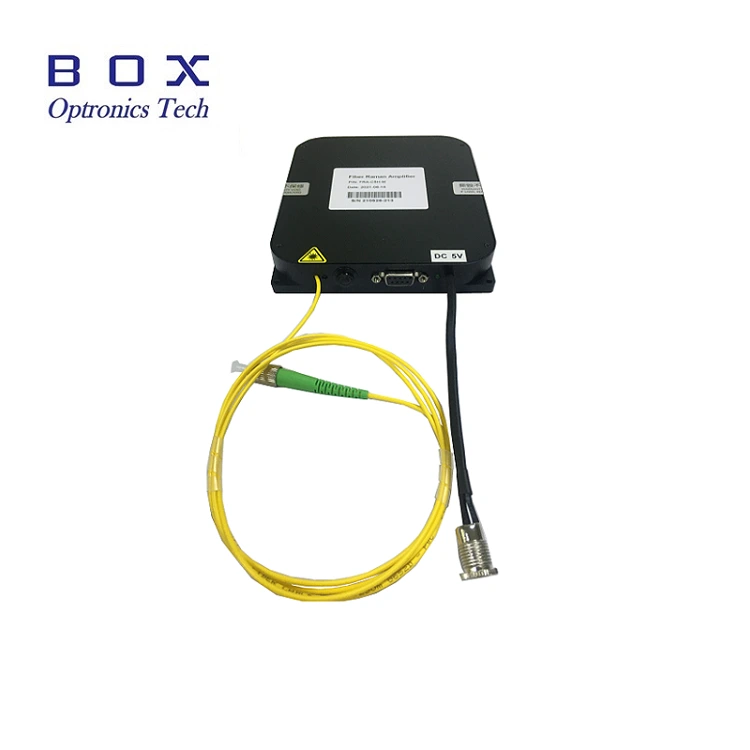

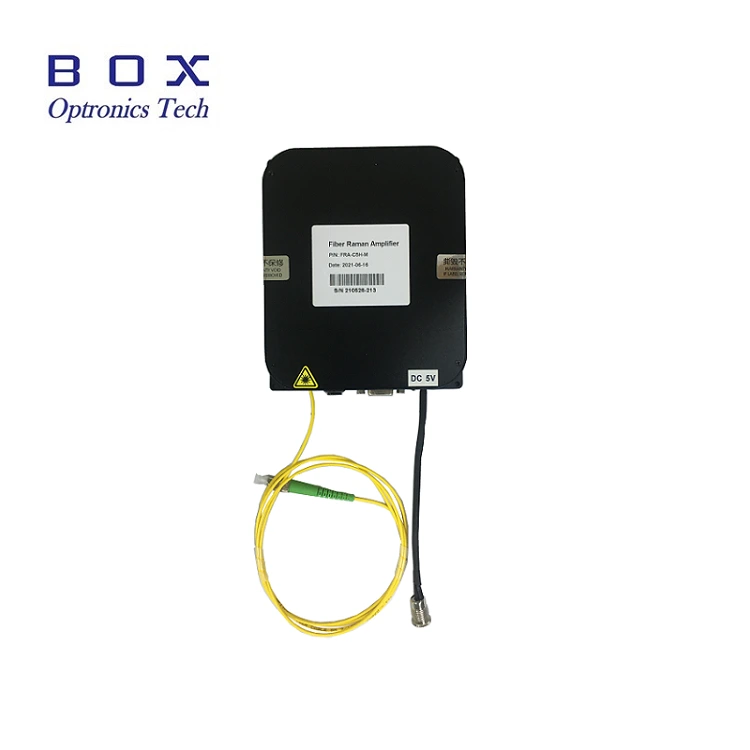

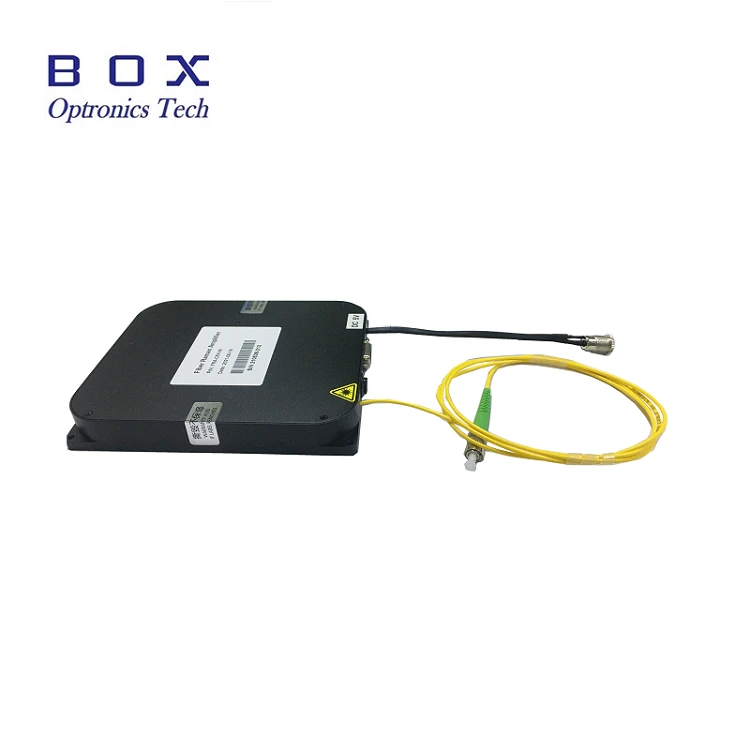

बिल्ट-इन ड्राइभको साथ 980nm पम्प डायोड लेजर मोड्युल सर्किटहरू विशेष रूपमा अप्टिकल सञ्चार, फाइबर प्रवर्धन, र ननलाइनर अप्टिक्स अनुसन्धान। यसले लेजर चिप, ड्राइभ सर्किटलाई एकीकृत गर्दछ, तापमान नियन्त्रण सुरक्षा एकाइ, र फाइबर उत्पादन संरचना एक मा, छैन बाह्य ड्राइभ आवश्यक छ, प्लग-एन्ड-प्ले। 200mW/ 400mW/ 600mW उपलब्ध छन्। SM फाइबर र पीएम फाइबर वैकल्पिक छन्। १ वर्षको वारेन्टी। लेजर स्रोत प्रयोग गर्दा लामो समयको लागि मोड्युल, गर्मी अपव्यय विचार गर्न निश्चित हुनुहोस्। राख्नुहोस् तातो सिङ्क मा मोड्युल।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
९७४±१, ९७६±१ |
|
|
आउटपुट शक्ति |
mW |
200-700 |
|
|
शक्ति अस्थिरता (छोटो अवधि १५ मिनेट) |
dB |
≤±०.०२ |
|
|
शक्ति अस्थिरता (दीर्घकालीन ८ घण्टा) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
Hi1060/PM980 |
|
|
आयामहरू |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
आयामहरू |
mm |
150(W)×125(D)×20(H) |
मोड्युल |
|
बिजुली आपूर्ति |
V |
AC 110~240V, <20W |
बेन्चटप |
|
बिजुली आपूर्ति |
V |
DC 5V/4A, <15W |
मोड्युल |
|
शक्ति अपव्यय |
W |
≤ ६० |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
● बिल्ट-इन एकीकृत ड्राइव सर्किट, कुनै बाह्य छैन चालक बोर्ड आवश्यक छ।
● कम्प्याक्ट र सानो आकार, एकीकरण को लागी उपयुक्त र सजिलो स्थापना।
● शक्ति र वर्णक्रमीय स्थिरता।
● संचार इन्टरफेस उपयुक्त छ।
● फाइबर एम्पलीफायरहरूका लागि पम्प स्रोत (EDFA)।
● लेजर सेन्सिङ उपकरण।
● अप्टिकल फाइबर संचार प्रसारण प्रणालीहरू।
● जैविक पहिचान।

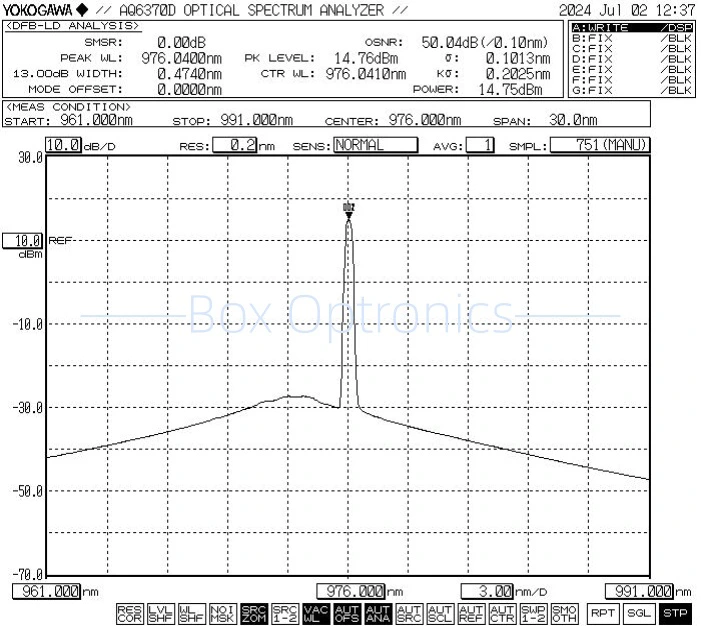

● विशिष्ट स्पेक्ट्रम: 976nm

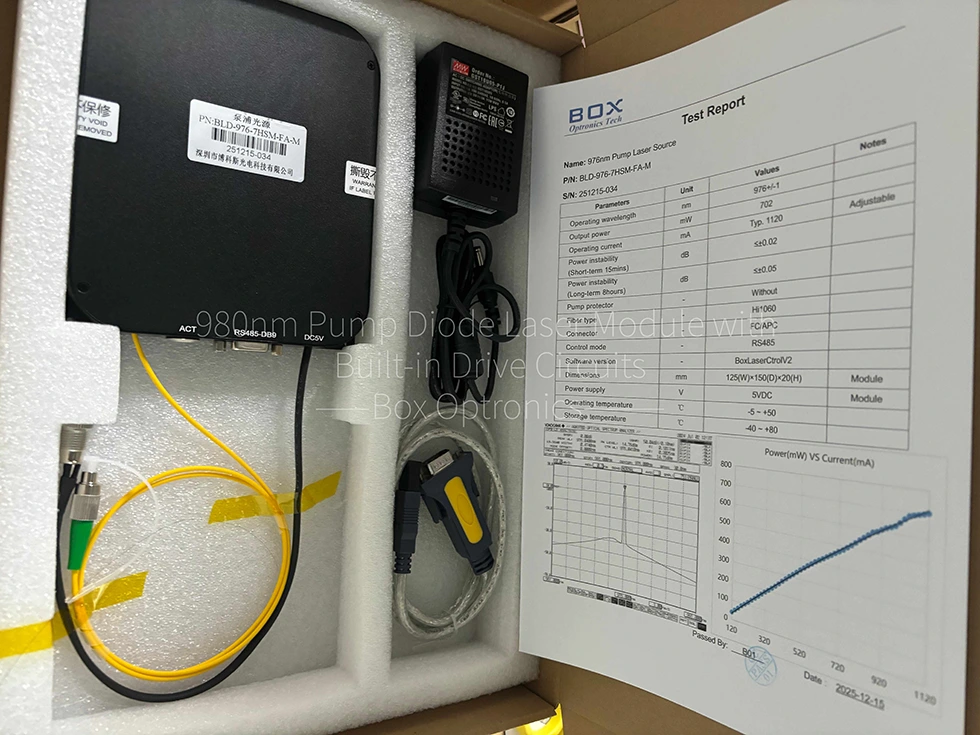

● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
पम्प लेजर स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
Step1.Unpacking: विधानसभा अघि, जाँच गर्नुहोस् पम्प लेजर स्रोत मोड्युल, USB सहित सबै सामानहरू पूरा छन् डाटा केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि।
Step2.बिजुली आपूर्ति: DC मा जडान स्विचिङ पावर सप्लाई वा एक विनियमित बिजुली आपूर्ति जसले तिनीहरूको शक्ति पूरा गर्दछ आपूर्ति आवश्यकताहरू। मूल मिल्दो पावर एडाप्टर मात्र प्रयोग गर्नुहोस् (DC5V वा DC12V)। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (पावर एडाप्टर स्थानीय भोल्टेज मापदण्ड अनुसार आपूर्ति।)
चरण3. आउटपुट फाइबर जडान: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबर अन्त अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् प्रदूषण र क्षति नभएको पुष्टि गरेपछि।
Setp4. होस्ट कम्प्युटरमा जडान गर्नुहोस्: प्रयोग गर्नुहोस् USB-RS485 DB9 डाटा केबल 980nm पम्प डायोड लेजर मोड्युलसँग जडान गर्न निर्मित ड्राइभ सर्किट र कम्प्युटर; कम्प्यूटरले पहिले स्थापना गर्नुपर्छ USB-RS485 सिरियल पोर्ट डाटा केबल पहिचान गर्न समर्पित सीरियल पोर्ट चालक, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल हुन सक्दैन सही रूपमा जडान र संचार। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।

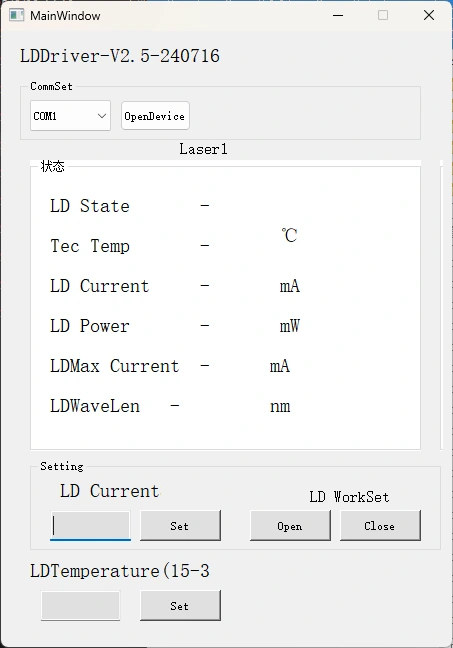

Step5.Control software: Box Optronics ले सिरियल कमाण्ड वा PC सफ्टवेयर प्रदान गर्दछ 980nm पम्प डायोड लेजर मोड्युलको LD वर्तमान र LD तापमान नियन्त्रण गर्नुहोस् निर्मित ड्राइभ सर्किट संग। सही पोर्ट छान्नुहोस्, वर्तमान सेट गर्नुहोस् र तापमान, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, ड्राइभलाई र्याम्प गर्नुहोस् प्रारम्भिक सञ्चालनमा बिस्तारै वर्तमान। तुरुन्तै पूर्ण वर्तमान लागू नगर्नुहोस्।)
चरण 6. प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र विच्छेद गर्नुहोस् फाइबर जडान।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
आयाम |
पम्प संरक्षक |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-एक्स |
X |
|
पम्प लेजर स्रोत |
974: 974nm ९७६: ९७६ एनएम |
2H: 200mW 4H: 400mW 6H: 600mW अन्य |
SM: नमस्ते 1060 PM: PM980 |
FA: एफसी/एपीसी SA: SC/APC अन्य |
M: मोड्युल B: बेन्चटप |
शून्य: बिना P1: 1064nm विरुद्ध सुरक्षा P5: 1550nm विरुद्ध सुरक्षा |
जस्तै: BLD-976-6HSM-FA-MP1
(अर्डर जानकारी: बिल्ट-इनको साथ 980nm पम्प डायोड लेजर मोड्युल ड्राइभ सर्किटहरू, 976nm, 600mW आउटपुट पावर, SM Hi1060 फाइबरको साथ, FC/APC कनेक्टर, 1064 एनएम प्रतिबिम्बित प्रकाश, मोड्युल प्याकेज विरुद्ध सुरक्षा)।
*पम्प प्रोटेक्टरले सुसज्जित, आउटपुट पावर एटेन्युएसन १०-१५% छ।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● विस्तारित अवधिको लागि प्रकाश स्रोत मोड्युल प्रयोग गर्दा, सुनिश्चित गर्नुहोस् तातोमा मोड्युल माउन्ट गरेर तातो अपव्यय र भेन्टिलेसनलाई विचार गर्नुहोस् डुब्न।
● स्टार्टअप गर्दा, पहिले दुबै पावर स्विच र कुञ्जी स्विच "अफ" स्थितिमा छन्, त्यसपछि विद्युत आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले कुञ्जी स्विच बन्द गर्नुहोस्; सूचक सम्म पर्खनुहोस् बिजुली आपूर्ति विच्छेद गर्नु अघि बत्ती निभ्यो। प्रत्यक्ष कहिल्यै उपकरण सञ्चालनमा हुँदा बिजुली काट्नुहोस्।
● रोक्नको लागि फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ नगर्नुहोस् धुलो जम्मा र अन्त-अनुहार क्षति।
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। धुलो टोपी संग अप्रयुक्त कनेक्टर टोपी।
● उपकरणलाई सुख्खा, चिस्यान-रहित वातावरणमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।

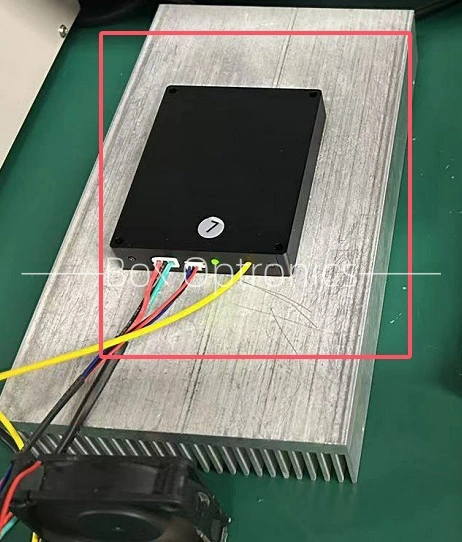

* गर्मी अपव्यय दीर्घकालीन प्रयोगको लागि
