1. को परिचय 974nm 976nm पम्प लेजर स्रोत बेन्चटप प्याकेज छोएको स्क्रिनको साथ
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. मानक सामान
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

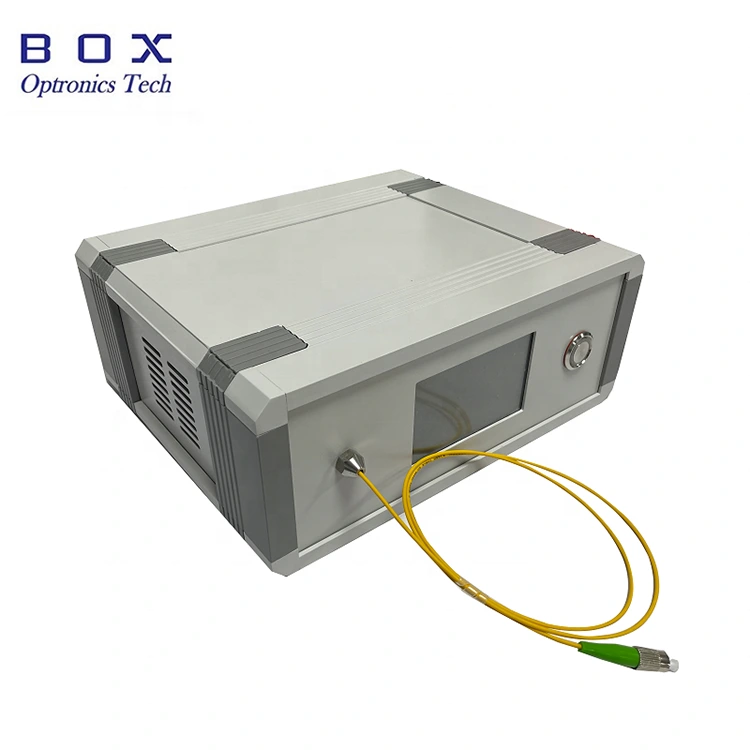

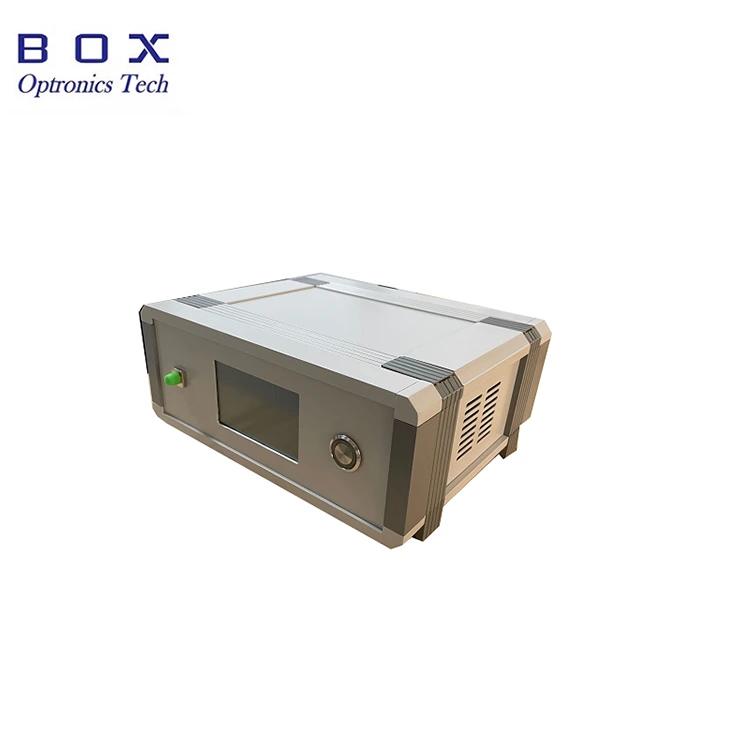

Box Optronics '974nm 976nm पम्प लेजर स्रोत बेन्चटप टच स्क्रिन भएको प्याकेजले उन्नत सेमीकन्डक्टर लेजर चिप र ए उच्च शक्ति, उच्च स्थिरता, र कम शक्ति महसुस गर्न विशेष एकीकृत सर्किट खपत। लेजर स्रोत, 200mW / 400mW / 600mW को उत्पादन शक्ति संग वैकल्पिक, एकल-मोड फाइबर वा ध्रुवीकरण-रखरखाव मार्फत आउटपुट हो फाइबर युग्मन। यसलाई व्यापक रूपमा परीक्षण र प्रयोगमा प्रयोग गर्न सकिन्छ अप्टिकल सञ्चार, फाइबर लेजर, फाइबर सेन्सिङ, र अन्य क्षेत्रहरू। विधि प्रयोग सरल, स्थिर, र भरपर्दो छ।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
९७४±१, ९७६±१ |
|
|
आउटपुट शक्ति |
mW |
200-700 |
|
|
शक्ति अस्थिरता (छोटो अवधि १५ मिनेट) |
dB |
≤±०.०२ |
|
|
शक्ति अस्थिरता (दीर्घकालीन ८ घण्टा) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
Hi1060/PM980 |
|
|
आयामहरू |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
आयामहरू |
mm |
150(W)×125(D)×20(H) |
मोड्युल |
|
बिजुली आपूर्ति |
V |
AC 110~240V, <20W |
बेन्चटप |
|
बिजुली आपूर्ति |
V |
DC 5V/4A, <15W |
मोड्युल |
|
शक्ति अपव्यय |
W |
≤ ६० |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
● LCD स्थिति प्रदर्शन।
● शक्ति र वर्णक्रमीय स्थिरता;
● बिल्ट-इन चालक; पावर अपमा प्रकाश उत्सर्जन गर्दछ।
● ननलाइनर प्रकाश विज्ञान अनुसन्धान;
● EDFA Erbium-doped फाइबर एम्पलीफायर;
● फाइबर लेजर पम्पिङ।

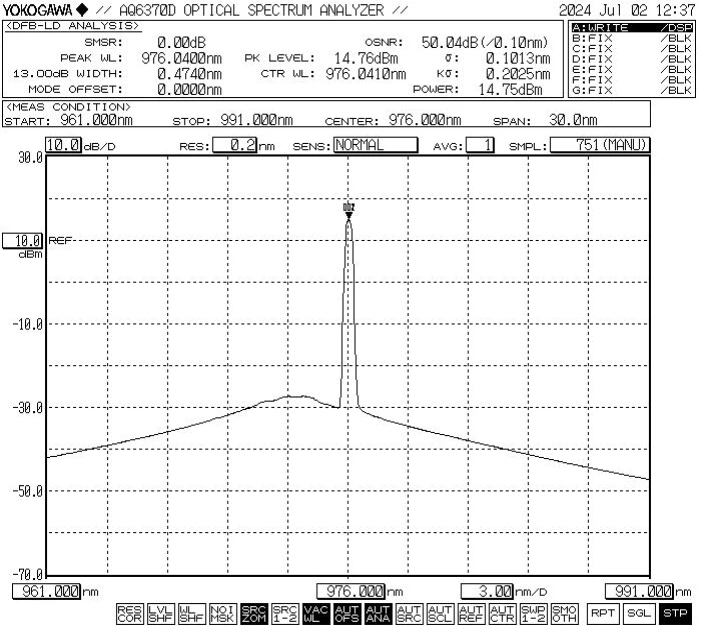

● विशिष्ट स्पेक्ट्रम: 976nm, WL सहिष्णुता +/-1nm।
● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
पम्प लेजर स्रोत (बेन्चटप होस्ट) |
1 |
|
2 |
पावर कर्ड |
1 |
|
3 |
सिरियल पोर्ट केबल |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
चरण 1. खोल्ने र संयोजन:
कृपया एसेम्बली अघि सामानहरू पूरा भए नभएको जाँच गर्नुहोस्।
चरण 2. बिजुली आपूर्ति जडान गर्नुहोस्:

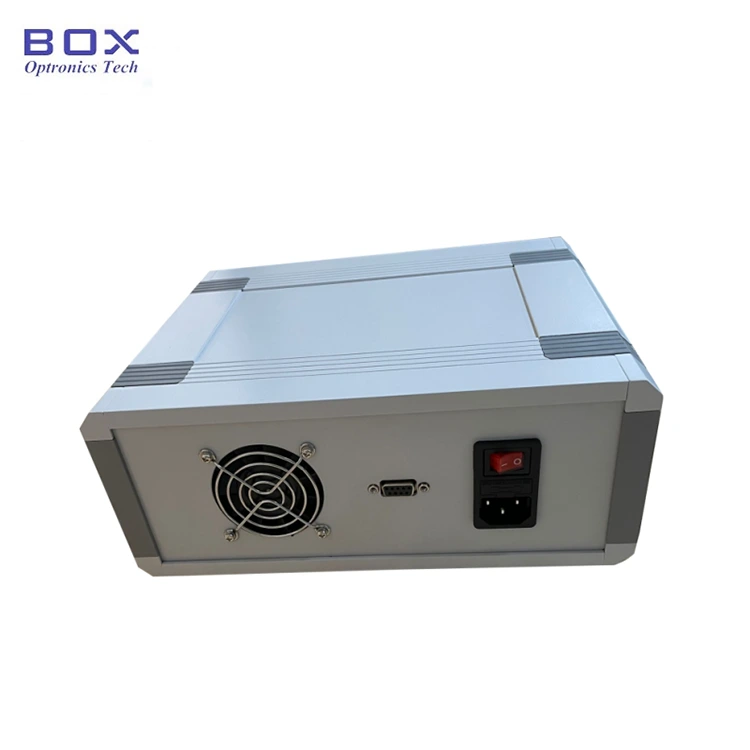

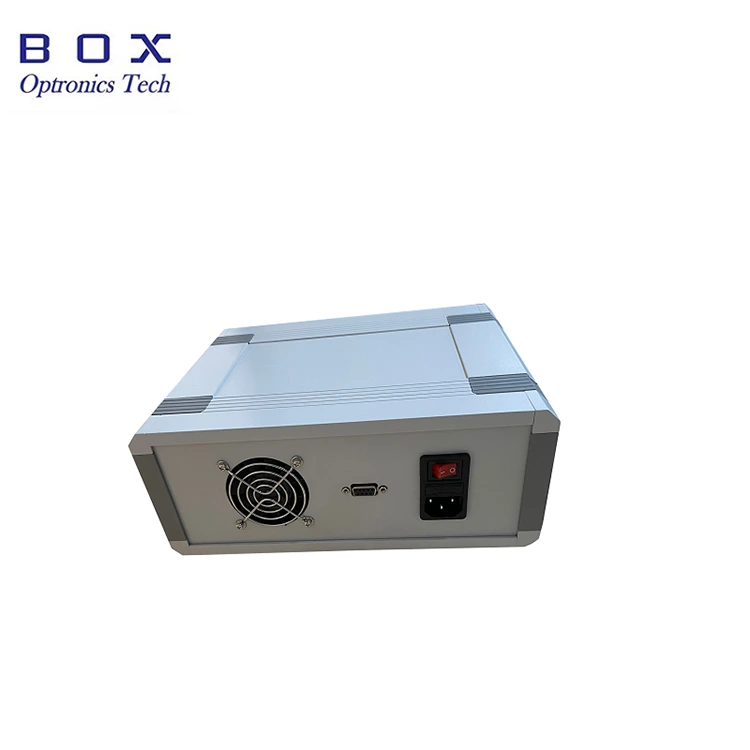

चेसिसको पावर कर्ड सकेटमा पावर कर्ड घुसाउनुहोस् ब्याकप्लेन र बिजुली आपूर्ति जडान।
चरण3. आउटपुट फाइबर जडान: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबर अन्त अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् प्रदूषण र क्षति नभएको पुष्टि गरेपछि।
Setp4. प्रकाश स्रोत खोल्नुहोस्:

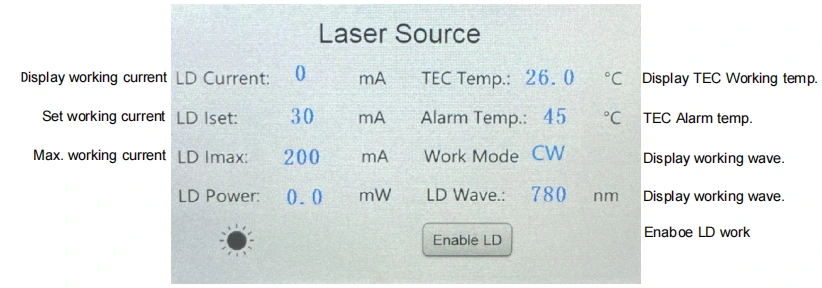

पछाडिको पावर स्विच अन गर्नुहोस्। नोट: यस समयमा, द काम गर्ने वर्तमान र पावर मानहरू अन्तिम समयमा सेट गरिएका प्यारामिटरहरू हुन् बन्द। यदि तपाइँ तिनीहरूलाई समायोजन गर्न आवश्यक छ भने, तपाइँ तिनीहरूलाई छुनुहोस् र परिमार्जन गर्न सक्नुहुन्छ LCD स्क्रिन। उपयुक्त कार्य वर्तमान सेट गरेपछि, लेजर सक्रिय गर्नुहोस् "एलडी सक्षम" स्विच मार्फत आउटपुट।
Step5.Shutdown
प्रयोग पछि, अगाडि प्यानल बन्द गर्नुहोस् "सक्षम गर्नुहोस् LD” लेजर आउटपुट बन्द गर्न र पावर स्विच बन्द गर्न, डिस्कनेक्ट गर्नुहोस् शक्ति तार।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
आयाम |
पम्प संरक्षक |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-एक्स |
X |
|
पम्प लेजर स्रोत |
974: 974nm ९७६: ९७६ एनएम |
2H: 200mW 4H: 400mW 6H: 600mW अन्य |
SM: नमस्ते 1060 PM: PM980 |
FA:FC/APC SA:SC/APC अन्य |
M: मोड्युल B: बेन्चटप |
शून्य: बिना P1: सुरक्षात्मक 1064nm विरुद्ध P5: सुरक्षात्मक 1550nm विरुद्ध |
जस्तै: BLD-976-6HSM-FA-BP1
(अर्डर जानकारी: 976nm पम्प लेजर स्रोत बेन्चटप प्याकेजको साथ टच गरिएको स्क्रिन, 600mW आउटपुट पावर, SM Hi1060 फाइबरको साथ, FC/APC कनेक्टर, 1064 एनएम प्रतिबिम्बित प्रकाश, बेन्चटप प्याकेज विरुद्ध सुरक्षा।
*पम्प प्रोटेक्टरले सुसज्जित, आउटपुट पावर एटेन्युएसन १०-१५% छ।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सुरु गर्दा, पहिले पावर स्विच र बटन स्विच पुष्टि गर्नुहोस् बन्द छन्, र त्यसपछि बिजुली आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले पुष्टि गर्नुहोस् LD अफ स्विच असक्षम गर्नुहोस्, त्यसपछि बटन स्विच बन्द गर्नुहोस्, र त्यसपछि विच्छेद गर्नुहोस् बिजुली आपूर्ति। उपकरण हुँदा सीधै बिजुली आपूर्ति बन्द नगर्नुहोस् काम गरिरहेको छ।
● अप्टिकल फाइबर कनेक्टर जडान गर्नु अघि, यसलाई पुछ्नुहोस् धुलो-मुक्त मिरर पेपर, र अप्टिकल फाइबर अन्त संग सहयोग गर्न निश्चित हुनुहोस् अनुहार डिटेक्टर अवलोकन गर्न। सफाई पुष्टि गरेपछि, यसलाई मार्फत जडान गर्नुहोस् flange; अप्टिकल फाइबर कनेक्टरको अन्तिम अनुहार जलेको हुन सक्छ जब लेजर जडान गरिएको छ। फ्ल्यान्ज जडान गर्दा, यो सुनिश्चित हुनुपर्छ कि त्यहाँ कुनै लाइट अपरेशन छैन। जब प्रयोगमा छैन, कृपया धुलो टोपी छोप्नुहोस् अप्टिकल फाइबर कनेक्टर।
● अप्टिकल फाइबर कनेक्टरको अन्तिम अनुहार जलाउनबाट बच्न धुलो, अगाडिको अप्टिकल फाइबर कनेक्टरलाई बारम्बार प्लग र अनप्लग नगर्नुहोस् प्यानल।
● कृपया आर्द्रता प्रतिरोधमा ध्यान दिनुहोस् र यसलाई सुख्खामा राख्नुहोस् ठाउँ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारक वा कारणले उत्पादन क्षतिग्रस्त वा क्षतिग्रस्त भएको छ पर्यावरणीय प्रभाव (बिजुली झटका, धुलो);
(२) प्रयोगकर्ताको गैर-मानक सञ्चालनको कारणले उत्पादन क्षतिग्रस्त छ;
(3) उत्पादनमा स्पष्ट मानव निर्मित क्षति छ;
(4) उत्पादन विच्छेदन, परिमार्जन वा बिना मर्मत गरिएको छ कम्पनी को प्राधिकरण;
(5) प्रकाश स्रोत आवासको वारेन्टी लेबल स्टिकर हो परिवर्तन वा अपूर्ण;
(6) उत्पादन क्षतिग्रस्त वा यातायात को समयमा हराएको छ।
