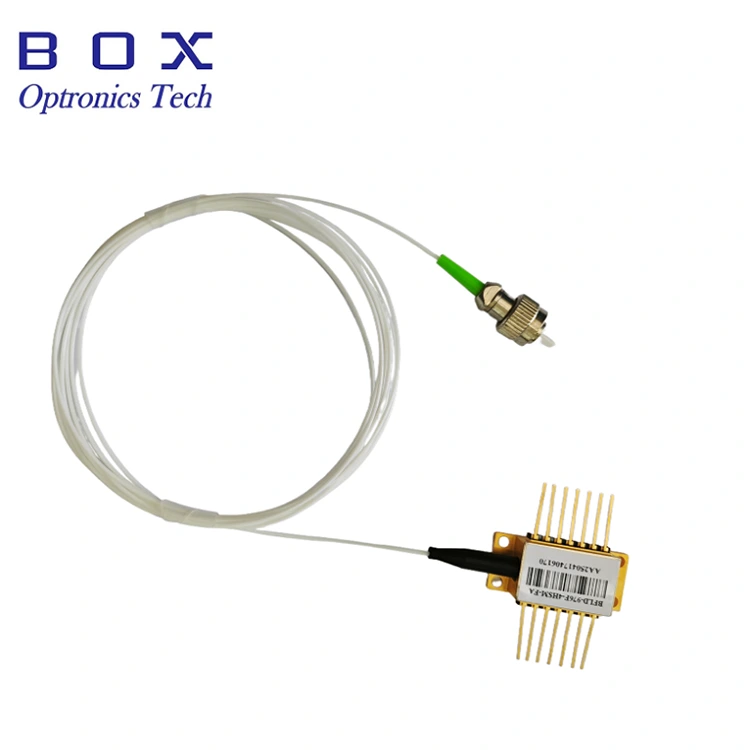

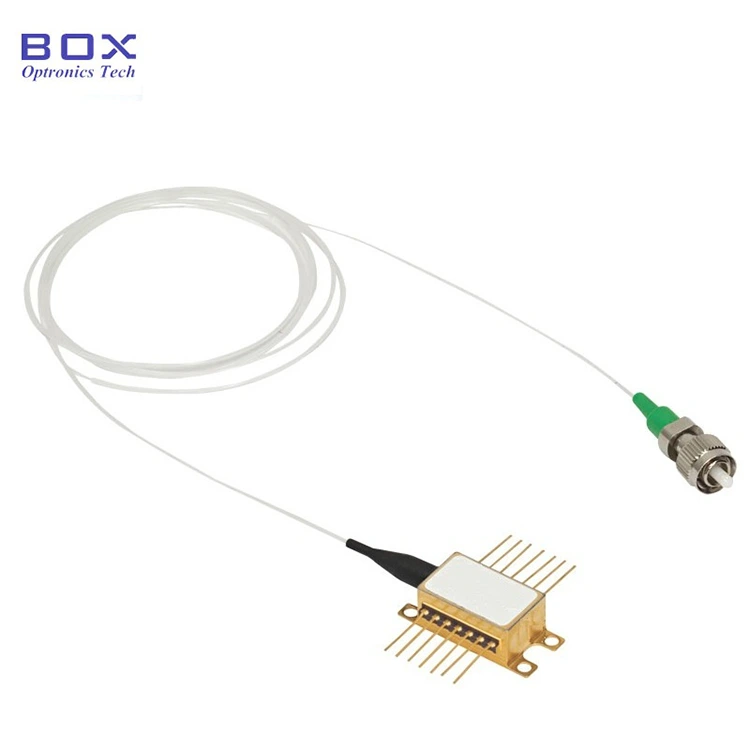

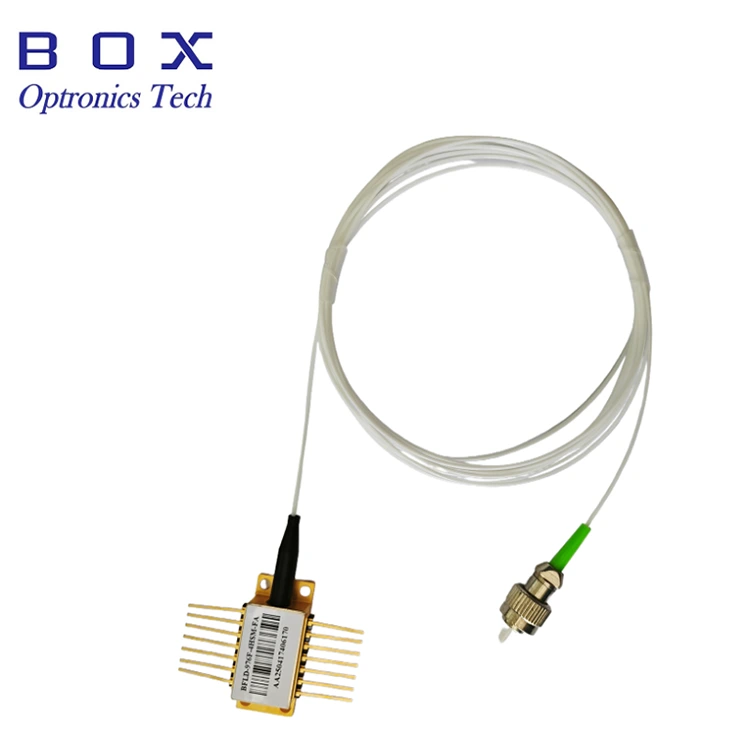

980nm TEC-कूल्ड पम्प लेजर डायोड अप्टिकल सञ्चार, फाइबर एम्पलीफायरहरू, र लेजर पम्पिङको लागि उच्च-सम्पादन गर्ने अप्टोइलेक्ट्रोनिक घटक हो। बिल्ट-इन TEC कूलिंगले स्थिर आउटपुट सुनिश्चित गर्दछ। केन्द्र तरंगदैर्ध्य 974nm वा 976nm, वैकल्पिक हो। 14-पिन पुतली प्याकेज। 200mW/ 400mW/ 600mW आउटपुट पावर। SM फाइबर वा PM फाइबर संग Pigtailed। 12-महिना वारेन्टी। यो यन्त्र स्थिर बिजुलीको लागि संवेदनशील छ। यन्त्रको लागि एन्टि-स्टेटिक सुरक्षा उपायहरू कडाईका साथ अवलोकन गरिनुपर्छ।
|
प्यारामिटर |
प्रतीक |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
नोटहरू |
|
LD थ्रेसहोल्ड वर्तमान |
ITH |
|
45 |
80 |
mA |
CW |
|
आउटपुट शक्ति |
PF |
|
|
600 |
mW |
यदि(BOL)<900mA |
|
LD फर्वार्ड वर्तमान |
IF |
|
|
1200 |
mA |
PF = रेटेड पावर |
|
Kink मुक्त शक्ति |
PKINK |
450 |
|
|
mW |
>=1.2*रेटेड पावर |
|
Kink मुक्त वर्तमान |
IKINK |
>=1.2*यदि (BOL) |
mA |
[१] |
||
|
LD फर्वार्ड भोल्टेज |
VF |
|
|
2.5 |
V |
PF = रेटेड पावर |
|
केन्द्र तरंगदैर्ध्य |
λC |
973 |
974 |
975 |
nm |
शिखर, PF = रेटेड शक्ति |
|
975 |
976 |
977 |
nm |
शिखर |
||
|
शिखर तरंगदैर्ध्य घुमाउने |
△λp/△ Tamb |
|
|
0.02 |
nm/℃ |
T: FBG तापमान। |
|
स्पेक्ट्रम चौडाई |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
स्पेक्ट्रम स्थिरता |
|
-०.५ |
|
0.5 |
nm |
PF=रेट गरिएको पावर, t=60s |
|
उत्तरदायित्व निगरानी गर्नुहोस् |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=रेट गरिएको पावर |
|
उत्तरदायित्व स्थिरता निगरानी गर्नुहोस् |
|
|
|
२०% |
|
@सबै सञ्चालन तापमान। |
|
गाढा वर्तमान निगरानी गर्नुहोस् |
ID |
|
|
50 |
nA |
VPD = 5V |
|
TEC वर्तमान |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC भोल्टेज |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC मोड्युल पावर खपत |
P |
|
|
5 |
W |
TCASE=75℃ |
|
शक्ति स्थिरता > 20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
पीक-टू-पीक, t=60s, DC देखि 50kHz नमूना, TC = 25℃ |
|
ट्र्याकिङ त्रुटि |
TE |
-०.५ |
|
0.5 |
dB |
TC=-5~75℃, सन्दर्भित [2] |
|
थर्मिस्टर प्रतिरोध |
RTH |
9.5 |
10 |
10.5 |
कोहम |
TSTG = 25℃ |
|
थर्मिस्टर बी स्थिर |
BTH |
|
3900 |
|
k |
TSTG = 25℃ |
Kink-मुक्त अपरेटिङ पावर 600mW सम्म।
एसएम फाइबर र पीएम फाइबर वैकल्पिक छन्।
फाइबर ब्राग ग्रेटिंग स्थिरीकरण।
एकीकृत TEC कूलर, थर्मिस्टर, र मोनिटर डायोड।
फाइबर एम्पलीफायर पम्पिङ।
सेन्सिङ र मापन।
CATV प्रसारण।
DWDM प्रणालीहरू।
फेमटोसेकेन्ड प्रणालीहरू।

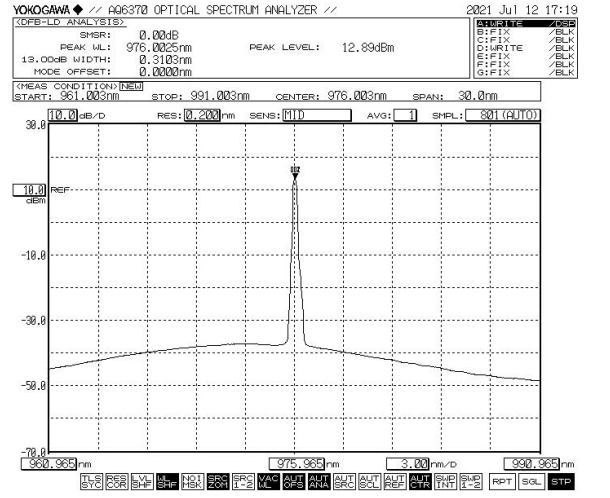

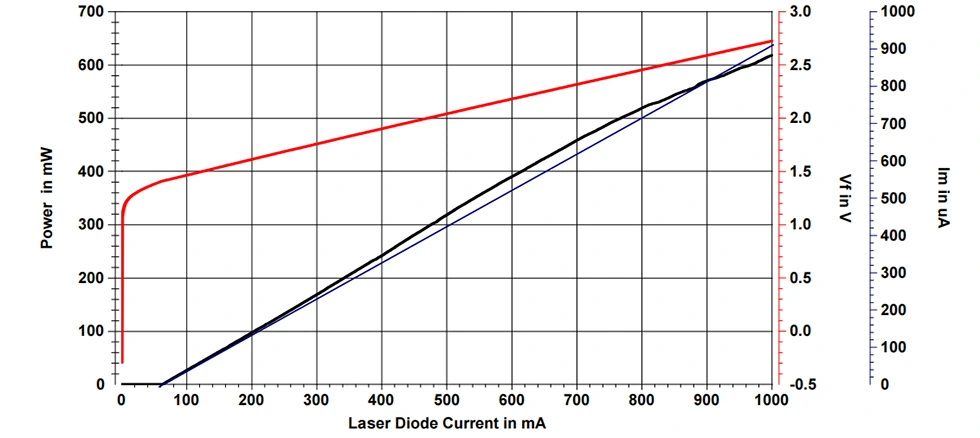

विशिष्ट स्पेक्ट्रम र PIV: 976nm, WL सहिष्णुता +/-1nm, 600mW

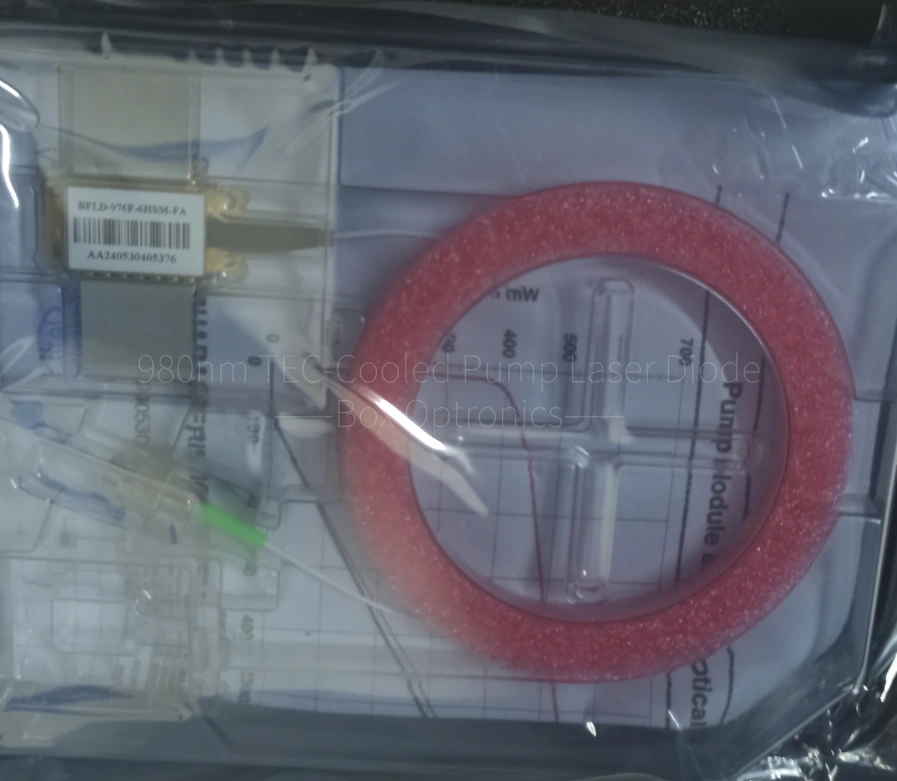

प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
980nm TEC-कूल्ड पम्प लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
FBG |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
सुरक्षा ट्यूब |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm पम्प लेजर |
974:974nm ९७६: ९७६ एनएम |
F: संग |
2H: 200mW 4H: 400mW 6H: 600mW ... अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
N: शून्य FA: FC/APC SA: SC/APC अन्य |
०: बेयर फाइबर 1:900um लूज ट्यूब |
उदाहरण: BFLD-976F-6HSM-N0
(अर्डर जानकारी: 980nm TEC-कूल्ड पम्प लेजर डायोड, बटरफ्लाइ प्याकेज, 976nm, FBG, 600mW आउटपुट पावर, SM फाइबर, बिना कनेक्टर, बेयर फाइबर)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
सञ्चालन गर्दा, यो उपकरणले उच्च-तीव्रता लेजर बीम उत्सर्जन गर्दछ; फाइबरको छेउमा सिधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
यो उपकरण इलेक्ट्रोस्टेटिक-संवेदनशील छ; तसर्थ, प्याकेजिङ, यातायात, र प्रयोगको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरूको कडा पालना आवश्यक छ। थप रूपमा, बिजुली आपूर्ति सर्जहरू रोक्नको लागि सावधानीहरू अपनाउनु पर्छ, किनकि त्यसो गर्न असफल हुँदा यन्त्रमा स्थायी क्षति हुन सक्छ (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक नाडी पट्टा लगाउने)।
अप्टिकल फाइबर कमजोर छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, यन्त्रको पछाडिको भागमा रहेको आस्तीनमा दबाब नदिनुहोस् वा तान्नुहोस्। जडानकर्ताहरूले सुसज्जित यन्त्रहरूका लागि, स्थापना वा हटाउने क्रममा यन्त्र र फाइबर कनेक्टर दुवै एकैसाथ उठाइएको सुनिश्चित गर्नुहोस्।
यदि पिनलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङको तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। निम्नमा विशेष ध्यान दिइनुपर्छ: सोल्डरिङ प्रक्रियाको बखत, यन्त्र अशक्त अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग ग्राउन्ड हुनुपर्छ।
सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, त्यसपछि चिप ओभरहेटिंग र ओभरलोड रोक्नको लागि वृद्धिशील पावर-अप चरणहरूको साथ अगाडि बढ्नुहोस्।
वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
नि: शुल्क वारेन्टीबाट बहिष्कार:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।

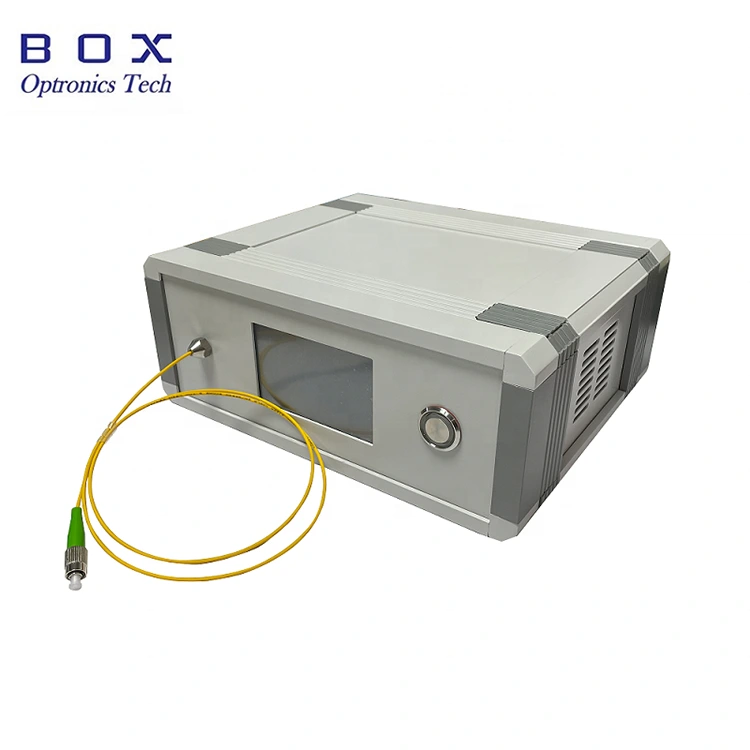

टचस्क्रिन डिस्प्लेको साथ बेन्चटप प्याकेजमा उपलब्ध छ; पावर अपमा तुरुन्तै प्रकाश उत्सर्जन गर्दछ।
