1. 808nm लेजर स्रोतको परिचय
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
५. प्रायः सोधिने प्रश्नहरू
6. आदेश जानकारी
7. डाटाशीट
8. उद्धरण र भुक्तानी सर्तहरू
9. नेतृत्व समय
10. सञ्चालन गाइड
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

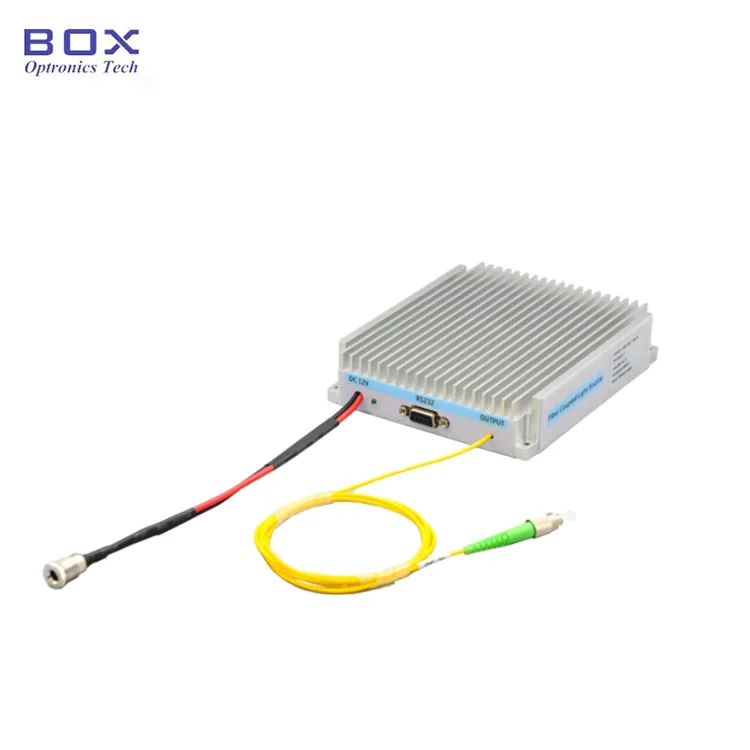

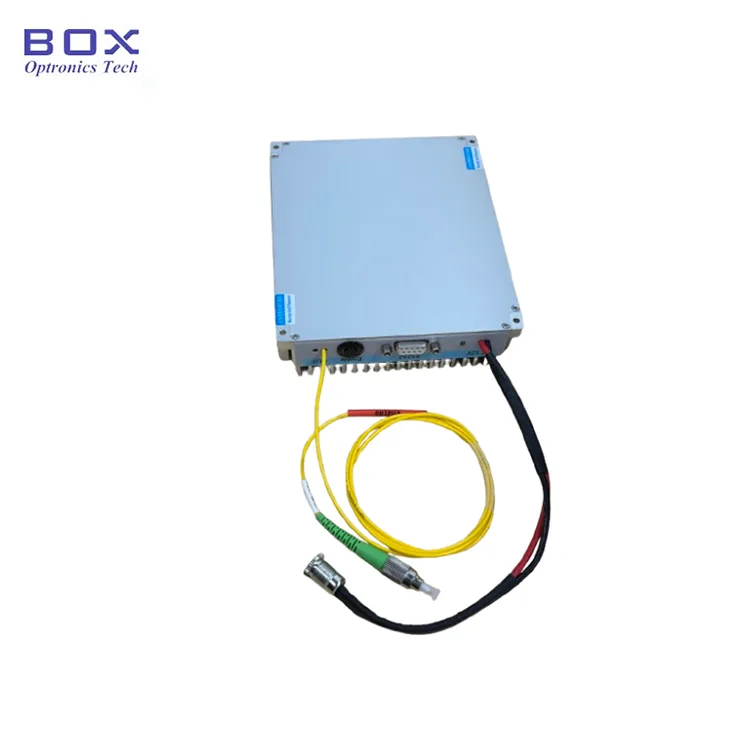

808nm लेजर स्रोत 105/125um वा 200/220um 0.22N एमल्टिमोडफाइबर-कपल्ड आउटपुट, र सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्नको लागि डिजाइन गरिएको स्थिर-वर्तमान ड्राइभिङ सर्किटको साथ, उच्च-प्रदर्शन अर्धचालक लेजर चिपमा आधारित छ। 5W, 10W, र 20W आउटपुट पावर प्रदान गर्दछ। सञ्चालन र एकीकरणको लागि PC होस्ट नियन्त्रण वा आदेशहरू प्रदान गर्दछ। फाइबर लेजर पम्पिङ, बायोमेडिसिन, र यति मा अनुप्रयोगहरूको लागि उपयुक्त। लामो समयसम्म प्रयोग गर्दा, लेजर स्रोतको तातो अपव्ययमा ध्यान दिनु पर्छ।
|
प्यारामिटरहरू |
एकाइ |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
803 |
808 |
813 |
|
|
आउटपुट शक्ति |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
सञ्चालन मोड |
- |
CW |
|
||
|
शक्ति अस्थिरता |
dB |
≤±०.०२ (१५ मिनेट); ≤±०.०५ (८ घण्टा) |
≤±0.5%; ≤±1.2% |
||
|
फाइबर प्रकार |
- |
105/125 वा 200/220 |
०.२२एनए |
||
|
फाइबर कनेक्टर |
- |
FC/PC वा SMA |
|
||
|
संचार इन्टरफेस |
- |
DB9 महिला (RS232) |
|
||
|
आयाम |
mm |
125(L)×150(W)×31(H) |
मोड्युल |
||
|
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|||
|
विद्युत आपूर्ति |
गाविस |
12V/15A |
मोड्युल |
||
|
VAC |
100-240VAC |
बेन्चटप |
|||
|
सञ्चालन तापमान। |
℃ |
+१५ ~ +५० |
|
||
|
भण्डारण तापमान |
℃ |
-३० ~ +७० |
|
||
● उच्च उत्पादन शक्ति;
● सञ्चालन गर्न सजिलो वा एकीकरण;
● FC/UPC वा SMA905 कनेक्टर प्रदान गर्नुहोस्।
● फाइबर लेजर पम्पिङ; l
● बायोमेडिसिन;
● सामग्री लेजर प्रशोधन।
● विशिष्ट तरंगदैर्ध्य सहिष्णुता के हो?
केन्द्र तरंगदैर्ध्य सामान्यतया 808nm ± 5nm हुन्छ। संकीर्ण तरंग दैर्ध्य नियन्त्रण अनुकूलित हुनुपर्छ।
● लगातार-तरंग (CW) सञ्चालनको लागि लेजर उपयुक्त छ?
हो। लेजर स्रोत स्थिर CW सञ्चालनको लागि डिजाइन गरिएको हो र PC होस्ट सफ्टवेयर मार्फत वर्तमान र शक्ति समायोजन गर्न पनि समर्थन गर्न सक्छ।
● उत्पादन शक्ति समायोजन गर्न सकिन्छ?
हो। आउटपुट पावर ड्राइभिङ वर्तमान मार्फत समायोजित गर्न सकिन्छ। बेन्चटप संस्करणले सामान्यतया अगाडि-प्यानल पावर समायोजनलाई समर्थन गर्दछ, र मोड्युल संस्करणले सफ्टवेयर नियन्त्रण वा PC होस्ट आदेशहरूलाई समर्थन गर्दछ।
● कुन चिसो विधिहरू उपलब्ध छन्?
सम्पर्क चिसोको लागि तातो सिङ्कमा राखिएको छ। वा फ्यान कूलिंग।
● 808nm मल्टीमोड उच्च शक्ति लेजर स्रोत के को लागी प्रयोग गरिन्छ?
808nm मल्टीमोड उच्च-शक्ति लेजर स्रोत DPSS लेजर पम्पिङ, बायोमेडिकल उपकरण, फ्लोरोसेन्स उत्तेजना, स्पेक्ट्रोस्कोपी, अप्टिकल सेन्सिङ, वैज्ञानिक अनुसन्धान, र औद्योगिक लेजर प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
प्याकेज |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-एक्स |
|
लेजर स्रोत |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2: 200/220um अन्य |
FU: FC/UPC SMA:SMA905 अन्य |
M: मोड्युल B: बेन्चटप |
उदाहरण: BFL-808-05M1-FU-M
(अर्डर जानकारी: 808nm लेजर स्रोत, 5W आउटपुट पावर, 105/125um फाइबरको साथ, FC/UPC कनेक्टर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन: 10-15 काम दिन। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद: 3-5 कार्य दिनहरू।
चरण १। अनप्याकिङ: एसेम्बली गर्नु अघि, लेजर स्रोत मोड्युल, USB डाटा केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि सहित सबै सामानहरू पूरा भए नभएको जाँच गर्नुहोस्।
चरण २। फाइबर प्याच कर्डहरू जडान गर्दै: फाइबर कनेक्टरहरू वा एडेप्टरहरूबाट डस्ट क्यापहरू हटाउनुहोस्, र फाइबर प्याच कर्डहरू - वा टुक्रा पारिएका फाइबरहरू - परीक्षण अन्तर्गत उपकरण वा पावर मिटर उपकरणमा जडान गर्नुहोस्।
चरण ३। पावर सप्लाई र सिरियल केबल जडान गर्नुहोस्: लेजर स्रोतको पावर पोर्टमा पावर कर्ड घुसाउनुहोस्, र होस्ट कम्प्युटरलाई लेजरमा जडान गर्न सिग्नल केबल प्रयोग गर्नुहोस्। नोट: USB-485 DB9 सिग्नल केबलको लागि, ड्राइभर पहिले कम्प्युटरमा स्थापित हुनुपर्छ; Box Optronics ले यो प्रदान गर्नेछ।
Setp4। पावर अन: सूचक प्रकाश उज्यालो हुन्छ, र लेजर सञ्चालन सुरु हुन्छ। यस बिन्दुमा, अपरेटिङ वर्तमान र लेजर पावर मानहरू अन्तिम बन्द हुनु अघि होस्ट सफ्टवेयर मार्फत सेट गरिएको प्यारामिटरहरूसँग मेल खान्छ; यदि समायोजन आवश्यक छ भने, तिनीहरू परिमार्जन गर्न सकिन्छ र होस्ट सफ्टवेयर भित्र बचत गर्न सकिन्छ।

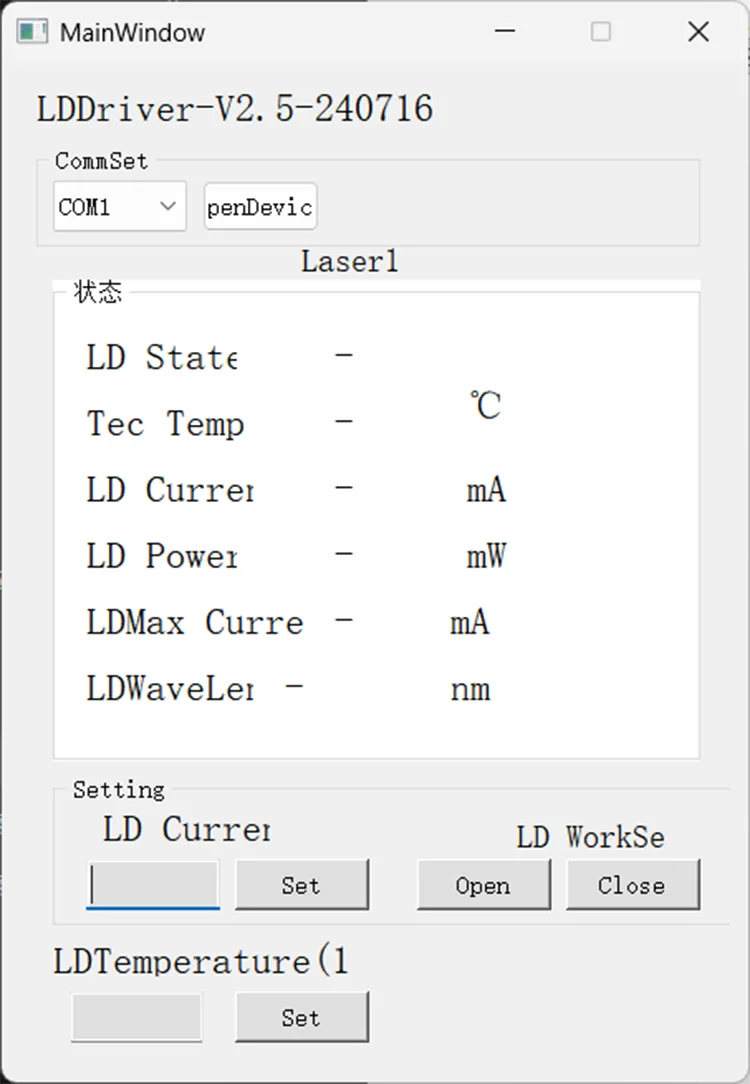

चरण ५। नियन्त्रण सफ्टवेयर: बक्स Optronics ले 808nm लेजर स्रोतको LD वर्तमान र LD तापमान नियन्त्रण गर्न सीरियल आदेश वा PC सफ्टवेयर प्रदान गर्दछ। सही पोर्ट छान्नुहोस्, वर्तमान र तापमान सेट गर्नुहोस्, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, प्रारम्भिक अपरेशनमा ड्राइभ करन्टलाई बिस्तारै र्याम्प गर्नुहोस्। तुरुन्तै पूर्ण करेन्ट लागू नगर्नुहोस्।)
चरण 6। बन्द: प्रयोग पूरा भएपछि, लेजर बन्द गर्नुहोस् र सुरक्षित रूपमा फाइबर डस्ट टोपी प्रतिस्थापन गर्नुहोस्। अचानक उच्च-शक्ति लेजर आउटपुट रोक्नको लागि -जसले अप्टिकल कम्पोनेन्टहरूलाई क्षति पुर्याउन सक्छ -डिभाइसमा फेरि पावर गर्दा, बिजुली आपूर्ति बन्द गर्नु अघि पहिले पावर स्तरलाई शून्यमा समायोजन गर्न सिफारिस गरिन्छ।
● लामो समयसम्म प्रयोग गर्दा, लेजर स्रोतको तातो अपव्ययमा ध्यान दिनु पर्छ। लेजर स्रोत तातो सिङ्क मा फिक्स र एक प्रशंसक द्वारा चिसो हुनुपर्छ।
● स्टार्टअप गर्दा, पहिले पावर स्विच र कुञ्जी स्विच अफ भएको सुनिश्चित गर्नुहोस्, त्यसपछि बिजुली आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले कुञ्जी स्विच बन्द गर्नुहोस्, र सूचक बत्ती निभिएपछि मात्र विद्युत आपूर्ति विच्छेद गर्नुहोस्; उपकरण सञ्चालनमा हुँदा कहिले पनि सीधा बिजुली काट्नुहोस्।
● फाइबर अप्टिक कनेक्टरहरू बारम्बार घुसाउन र हटाउन सिफारिस गरिँदैन, किनकि यसले धूलो प्रदूषण र कनेक्टरको छेउमा सम्भावित क्षतिको जोखिम बढाउँछ।

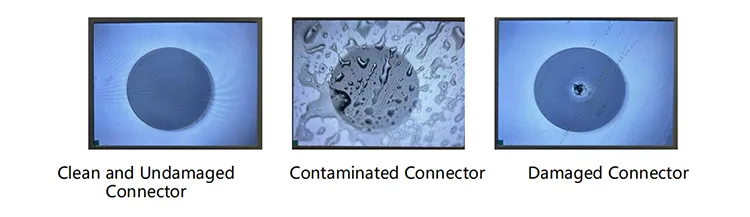

● फाइबर अप्टिक कनेक्टर जडान गर्नु अघि, यसलाई लिन्ट-फ्री लेन्स पेपर प्रयोग गरेर सफा गर्नुपर्छ। यो फ्ल्यान्ज मार्फत जडान गर्नु अघि यसको सफाई प्रमाणित गर्न फाइबर एन्ड-फेस इन्स्पेक्टर प्रयोग गर्न अनिवार्य छ; अन्यथा, लेजर सक्रिय हुँदा कनेक्टरको अन्तिम अनुहार जल्न सक्छ। फ्ल्यान्ज जडान गर्दा, कुनै पनि सक्रिय प्रकाश प्रसारण बिना सञ्चालन गरिएको छ भनेर सुनिश्चित गर्नुहोस्। प्रयोगमा नभएको बेला, कृपया धुलो टोपीलाई फाइबर कनेक्टरमा सुरक्षित रूपमा राख्नुहोस्।
● कृपया आर्द्रता विरुद्ध सावधानी अपनाउनुहोस्; सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
