1. को परिचय 1457nm रमन पम्प लेजर स्रोत
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. मानक सामान
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

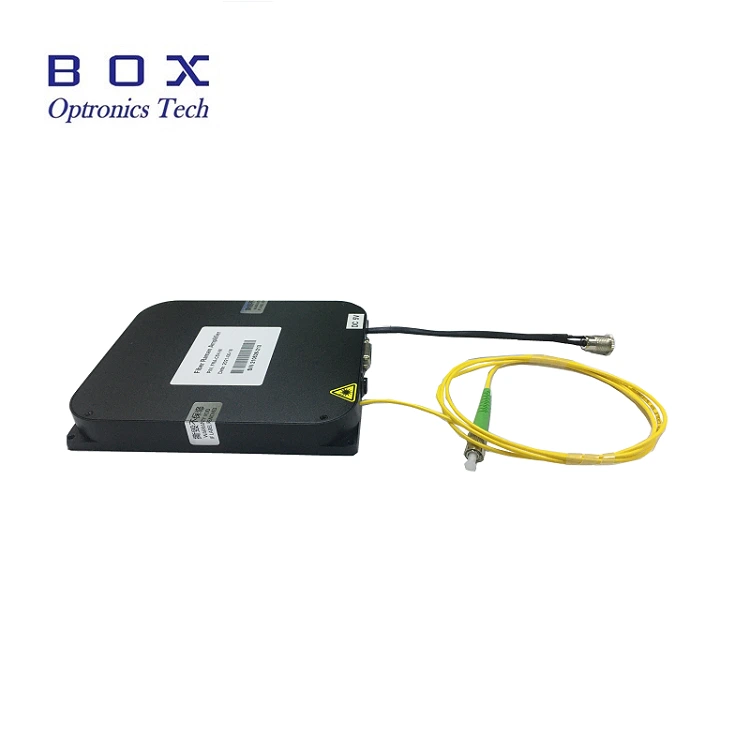

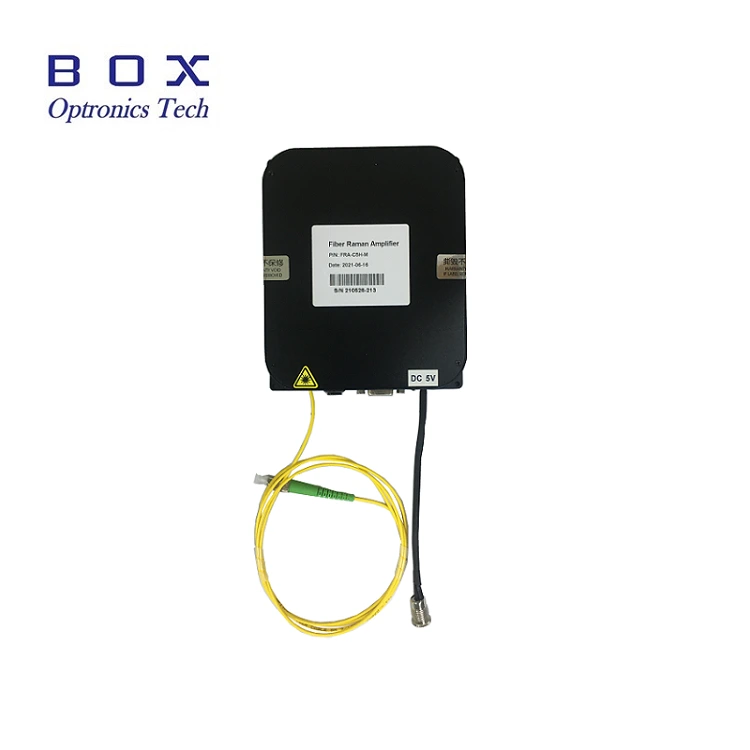

यो एक फाइबर संग 1457nm रमन पम्प लेजर स्रोत हो रमन फाइबर एम्पलीफायर र एर-डोपड फाइबर एम्पलीफायरको लागि डिजाइन गरिएको ब्राग ग्रेटिंग, एक पेशेवर डिजाइन ड्राइभ सर्किट, र सुरक्षित सुनिश्चित गर्न TEC नियन्त्रण लेजर को सञ्चालन, स्थिर उत्पादन शक्ति, र स्पेक्ट्रम। यो प्रदान गर्न सकिन्छ RS-485 संचार इन्टरफेसको साथ डेस्कटप वा मोड्युलर प्याकेजमा र प्रणाली एकीकरण को लागी निगरानी सफ्टवेयर। 400mW उच्च उत्पादन शक्ति। कृपया प्रयोग गर्नुहोस् रेटेड भोल्टेज, नियन्त्रण तापमान र आर्द्रता संग, राम्रो गर्मी सुनिश्चित गर्नुहोस् अपव्यय, आउटपुट ओभरलोड, र प्रदूषणबाट बच्न।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
१४५७±१ |
|
|
आउटपुट शक्ति |
mW |
४००–४५० |
|
|
शक्ति अस्थिरता (छोटो अवधि १५ मिनेट) |
dB |
≤±०.०२ |
|
|
शक्ति अस्थिरता (दीर्घकालीन ८ घण्टा) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
SMF-28e |
|
|
आयामहरू |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
आयामहरू |
mm |
150(W)×125(D)×20(H) |
मोड्युल |
|
बिजुली आपूर्ति |
V |
AC 110~240V, <20W |
बेन्चटप |
|
बिजुली आपूर्ति |
V |
DC 5V/4A, <15W |
मोड्युल |
|
शक्ति अपव्यय |
W |
≤60 |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
● 400mW उच्च उत्पादन शक्ति;
● शक्ति र वर्णक्रमीय स्थिरता;
● DB9 सजिलो एकीकरणको लागि महिला (RS485) संचार।
● रमन फाइबर एम्पलीफायर;
● EDFA ईआर-ड्रप फाइबर एम्पलीफायर।

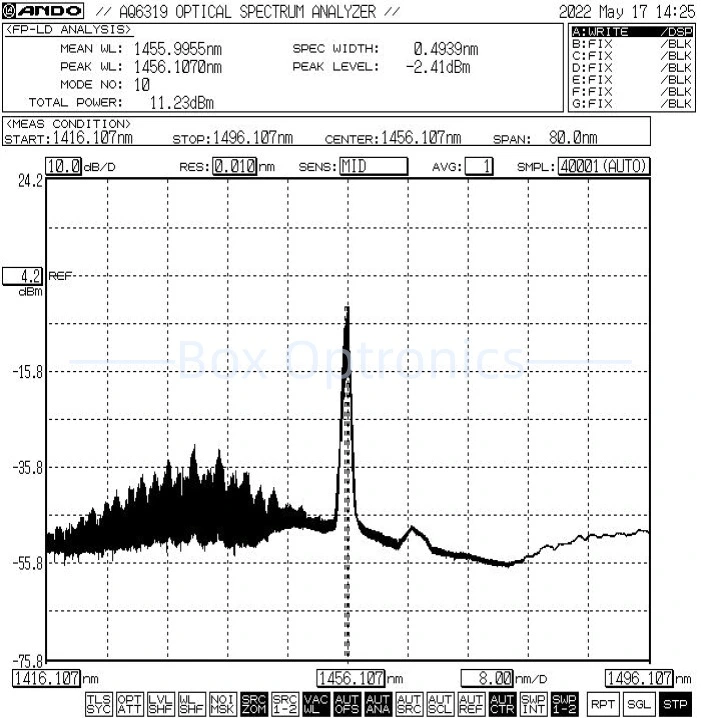

● विशिष्ट स्पेक्ट्रम: 1457nm, +/-1 सहिष्णुता।
● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
पम्प लेजर स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
Step1.Unpacking: विधानसभा अघि, जाँच गर्नुहोस् पम्प लेजर स्रोत मोड्युल, USB सहित सबै सामानहरू पूरा छन् डाटा केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि।
Step2.बिजुली आपूर्ति: DC मा जडान स्विचिङ पावर सप्लाई वा एक विनियमित बिजुली आपूर्ति जसले तिनीहरूको शक्ति पूरा गर्दछ आपूर्ति आवश्यकताहरू। मूल मिल्दो पावर एडाप्टर मात्र प्रयोग गर्नुहोस् (DC5V वा DC12V)। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (पावर एडाप्टर स्थानीय भोल्टेज मापदण्ड अनुसार आपूर्ति।)
चरण3. आउटपुट फाइबर जडान: खोल्नुहोस् फाइबर कनेक्टर वा फ्ल्यान्जमा धुलो टोपी, फाइबर अन्त अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा परिक्षण गर्न जोड्नुहोस् प्रदूषण र क्षति नभएको पुष्टि गरेपछि।
Setp4. होस्ट कम्प्युटरमा जडान गर्नुहोस्: प्रयोग गर्नुहोस् 1457nm रमन पम्प लेजर स्रोत जडान गर्न USB-RS485 DB9 डाटा केबल र कम्प्युटर; कम्प्युटरले पहिले समर्पित सिरियल पोर्ट ड्राइभर स्थापना गर्नुपर्छ USB-RS485 सिरियल पोर्ट डाटा केबल पहिचान गर्नुहोस्, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान हुन सक्दैन र सञ्चार गरियो। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।

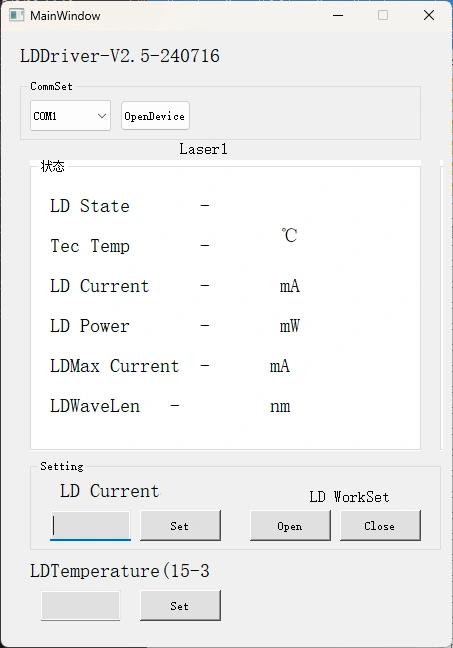

Step5.Control software: Box Optronics ले सिरियल कमाण्ड वा PC सफ्टवेयर प्रदान गर्दछ 1457nm रमन पम्प लेजर को LD वर्तमान र LD तापमान नियन्त्रण स्रोत। सही पोर्ट छान्नुहोस्, वर्तमान र तापमान सेट गर्नुहोस्, त्यसपछि क्लिक गर्नुहोस् खुला बटन। (नुक्सान रोक्नको लागि, ड्राइभ वर्तमानलाई बिस्तारै र्याम्प गर्नुहोस् प्रारम्भिक सञ्चालन। तुरुन्तै पूर्ण वर्तमान लागू नगर्नुहोस्।)
चरण 6. प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र विच्छेद गर्नुहोस् फाइबर जडान।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
आयाम |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
पम्प लेजर स्रोत |
1457:1457nm 1480:1480nm |
4H: 400mW |
SM: SMF-28e |
FA:FC/APC SA:SC/APC अन्य |
M: मोड्युल B: बेन्चटप |
उदाहरण: BSLD-1457-4HSM-FA-M
(अर्डर जानकारी: 1457nm रमन पम्प लेजर स्रोत, 400mW उत्पादन पावर, SMF-28e फाइबर संग, FC/APC कनेक्टर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● फाइबर अप्टिक बारम्बार घुसाउन वा हटाउन सिफारिस गरिदैन जडानहरू इनपुट र आउटपुट दुवै छेउमा, धुलो रोक्नको लागि प्रदुषण - जसले सम्मिलन हानि बढाउन सक्छ - वा जलाउन सक्छ फाइबर कनेक्टर अन्त अनुहारहरू।
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। फाइबर अप्टिक जडानहरू हुनुपर्छ धुलो टोपीले ढाकिएको।
● यदि आउटपुट फाइबर अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यो हो एक फ्यूजन splicer प्रयोग गर्न सिफारिस गर्नुभयो।
● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; स्टोर सुक्खा ठाउँमा।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
