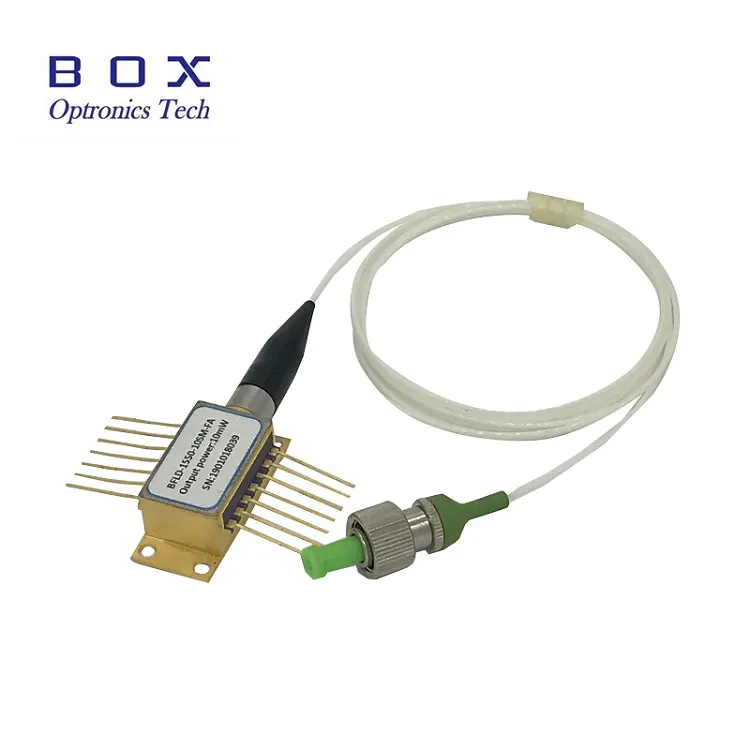

1683nm 10mW फाइबर युग्मित लेजर MQW DFB अपनाउछ चिप, केन्द्रीय तरंगदैर्ध्य 1683nm, तरंगदैर्ध्य सहिष्णुता +/-1nm हो, विशिष्ट आउटपुट पावर 10mW, 14-पिन BTF प्याकेज, Telcordia GR-468 र RoHS अनुरूप। संग एकल-मोड फाइबर र FC/APC कनेक्टर, यो TDLAS र C2H6 ग्यासको लागि उपयुक्त छ पत्ता लगाउने प्रणालीहरू।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15～35℃ CW |
1682 |
1683 |
1684 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
TL=15～35℃ CW |
- |
10 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
CW |
15 |
- |
25 |
mA |
|
LD फर्वार्ड वर्तमान |
IF |
PF = रेटेड पावर |
- |
80 |
120 |
mA |
|
LD फर्वार्ड भोल्टेज |
VF |
PF = रेटेड पावर |
- |
- |
2.5 |
V |
|
साइड-मोड दमन अनुपात |
SMSR |
CW |
35 |
40 |
- |
dB |
|
अप्टिकल अलगाव |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
dB |
|
उत्तरदायित्व निगरानी गर्नुहोस् |
IM/PF |
- |
- |
1 |
20 |
uA/mW |
|
उत्तरदायित्व निगरानी गर्नुहोस् स्थिरता |
- |
- |
- |
- |
20 |
% |
|
गाढा वर्तमान निगरानी गर्नुहोस् |
ID |
- |
- |
- |
50 |
nA |
|
TEC वर्तमान |
ITEC |
TL = 25℃, TC = 70℃ |
- |
0.6 |
1.5 |
A |
|
TEC भोल्टेज |
VTEC |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC पावर खपत |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
थर्मिस्टर प्रतिरोध |
RTH |
TC = 25℃ |
9.5 |
10 |
10.5 |
कोहम |
|
थर्मिस्टर बी स्थिर |
BTH |
TC = 25℃ |
- |
3900 |
- |
K |
|
लहर। temp गुणांक |
Δλ/ΔT |
0℃ |
- |
- |
0.12 |
nm/℃ |
|
लहर। वर्तमान गुणांक |
Δλ/ΔΙ |
20℃ |
- |
- |
0.015 |
nm/mA |
● उच्च स्थिर 10mW अप्टिकल आउटपुट;
● उद्योग-मानक, 14PIN पुतली प्याकेज;
● बिल्ट-इन TEC र अप्टिकल अलगाव;
● मल्टीक्वान्टम राम्रो (MQW) वितरित-फिडब्याक (DFB) लेजर
●
● ट्यूनेबल डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी;
● C2H6 निगरानी;
● वातावरणीय वायु गुणस्तर निगरानी;
● अप्टिकल फाइबर सेन्सिङ र लेजर पत्ता लगाउने।

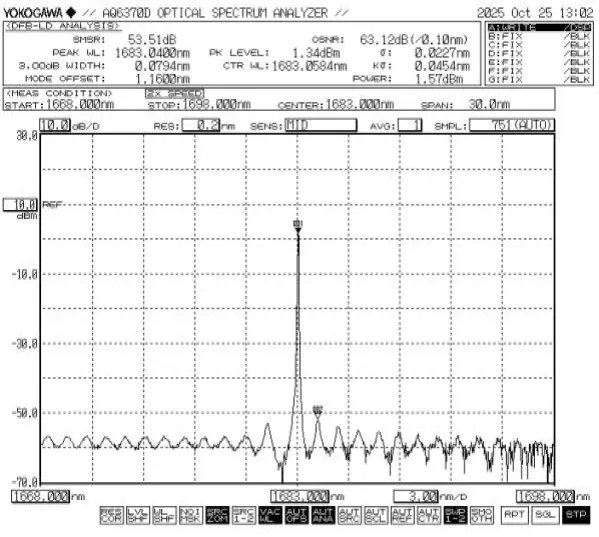

● विशिष्ट स्पेक्ट्रम: 1683nm, +/-1nm WL सहिष्णुता।
● FAQ
(1) फाइबर प्रकार र कनेक्टर विशिष्टता के हो?
- मानक कन्फिगरेसनले FC/APC सँग एकल-मोड फाइबर प्रयोग गर्दछ कनेक्टर।
(2) प्याकेज प्रकार र माउन्टिंग विधि के हो?
--1683nm 10mW फाइबर कपल्ड लेजर मानक 14-पिनमा राखिएको छ बटरफ्लाइ प्याकेज, मुख्यधारा लेजर सकेट र माउन्ट संग उपयुक्त फिक्स्चर। माउन्टिंग प्वालहरू स्क्रू फिक्सेसन वा थर्मल प्याडको लागि प्रदान गरिन्छ संलग्नक।
(३) नमूना परीक्षण उपलब्ध छ? थोक खरिदका लागि कस्ता सेवाहरू प्रदान गरिन्छ?
--नमूना परीक्षण र सानो मात्रा परीक्षण उत्पादन समर्थित छन्। थोक खरिदका लागि, हामी भोल्युम मूल्य निर्धारण, कारखाना परीक्षण रिपोर्टहरू, अनुकूलित प्रस्ताव गर्दछौं प्यारामिटरहरू (जस्तै फाइबर लम्बाइ, ज्याकेट प्रकार, र कनेक्टर प्रकार)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१६८३:१६८३nm १३९२:१३९२nm 760:760nm अन्य |
10:10mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-1683-10SM-FA
(अर्डर जानकारी: 1683nm 10mW फाइबर कपल्ड लेजर, 14-पिन बटरफ्लाइ प्याकेज, SM फाइबर संग, FC/APC कनेक्टर, type1 पिन-आउट)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
