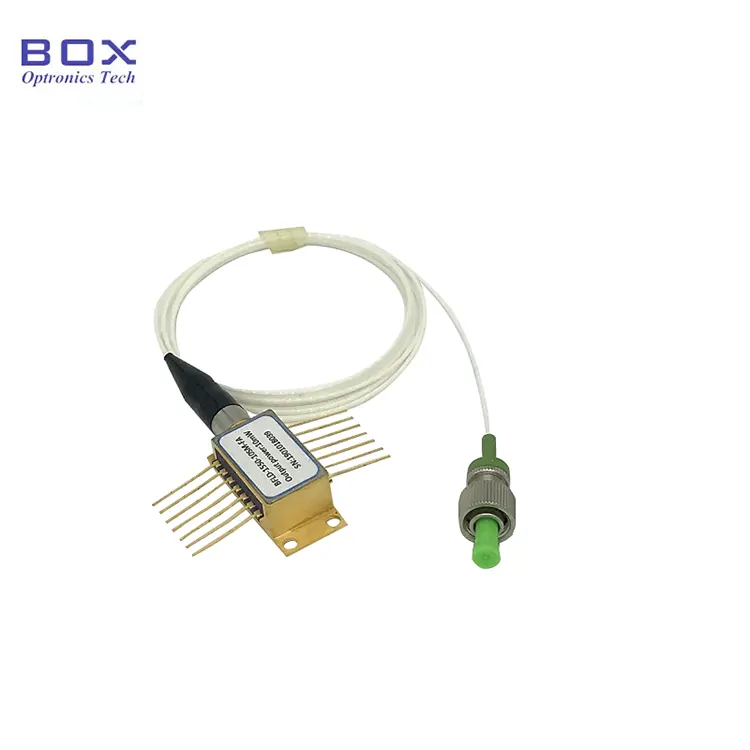

यो एक 1651nm DFB फाइबर-कपल्ड लेजर डायोड हो बहु-क्वान्टम वेल DFB चिप र 14-पिन बटरफ्लाइ प्याकेज। यसले TEC लाई एकीकृत गर्दछ तापमान नियन्त्रण र थर्मिस्टर, एकल-मोड / ध्रुवीकरण-रखरखाव समर्थन गर्दछ फाइबर आउटपुट, 10mW को विशिष्ट आउटपुट पावर र केन्द्र तरंगदैर्ध्यको साथ १६५१ एनएम फाइबर संचार, फाइबर सेन्सिङ, अप्टिकल उपकरणहरूको लागि उपयुक्त, र समर्पित प्रकाश स्रोत प्रणाली, यो सञ्चालन गर्न सजिलो र अत्यधिक विश्वसनीय छ। कृपया ड्राइभको वर्तमान, भोल्टेज र सोल्डरिङको तापक्रमलाई कडाइका साथ नियन्त्रण गर्नुहोस्, ESD सुरक्षा प्रदान गर्नुहोस्, र निरपेक्ष अधिकतम मूल्याङ्कनहरू पार नगर्नुहोस्।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃ |
1650 |
1651 |
1652 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
— |
10 |
— |
— |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
— |
8 |
15 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
— |
— |
90 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड दमन अनुपात |
SMSR |
— |
35 |
40 |
— |
dB |
|
अप्टिकल अलगाव |
ISO |
२५ ℃ |
35 |
— |
— |
dB |
|
स्पेक्ट्रल चौडाइ (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
पीएम फाइबर |
18 |
— |
— |
dB |
|
तरंग लम्बाइ तापमान। गुणांक |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
50 |
— |
1500 |
μA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● समर्थन गर्दछ SMF-28e वा PMF-1550 फाइबर युग्मन, FC/APC कनेक्टर;
● 14-पिन पुतली प्याकेज;
● बिल्ट-इन thermistor, र TEC;
● चौडा सञ्चालन तापमान दायरा।
● अप्टिकल फाइबर संचार;
● अप्टिकल उपकरण;
● CH4 मिथेन ग्यास विश्लेषण;
● फाइबर ओप्टिक सेन्सिङ।
● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी)-१६५१ एनएम डीएफबी फाइबर युग्मित लेजर डायोड

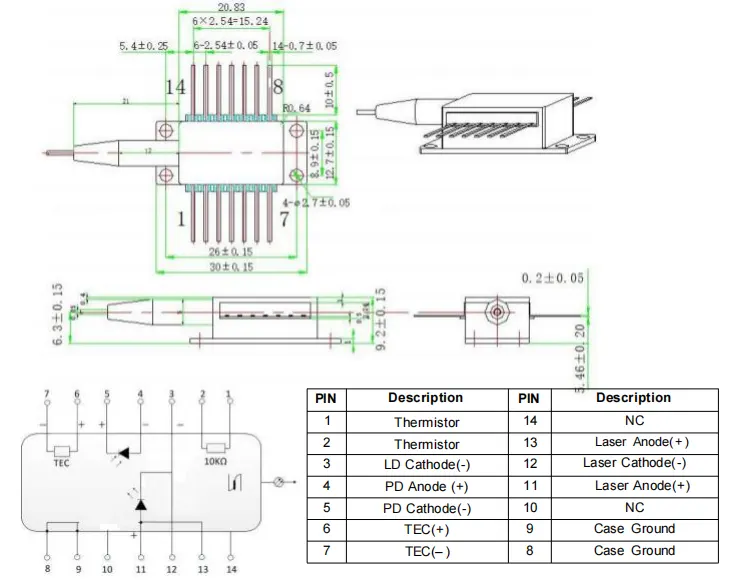

>>>टाइप १ पिन-आउट

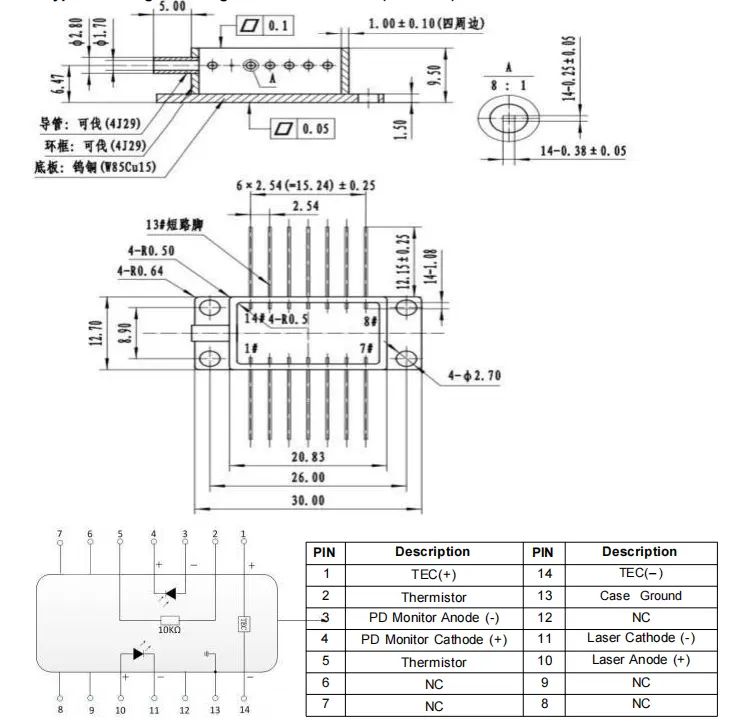

>>>टाइप २ पिन-आउट

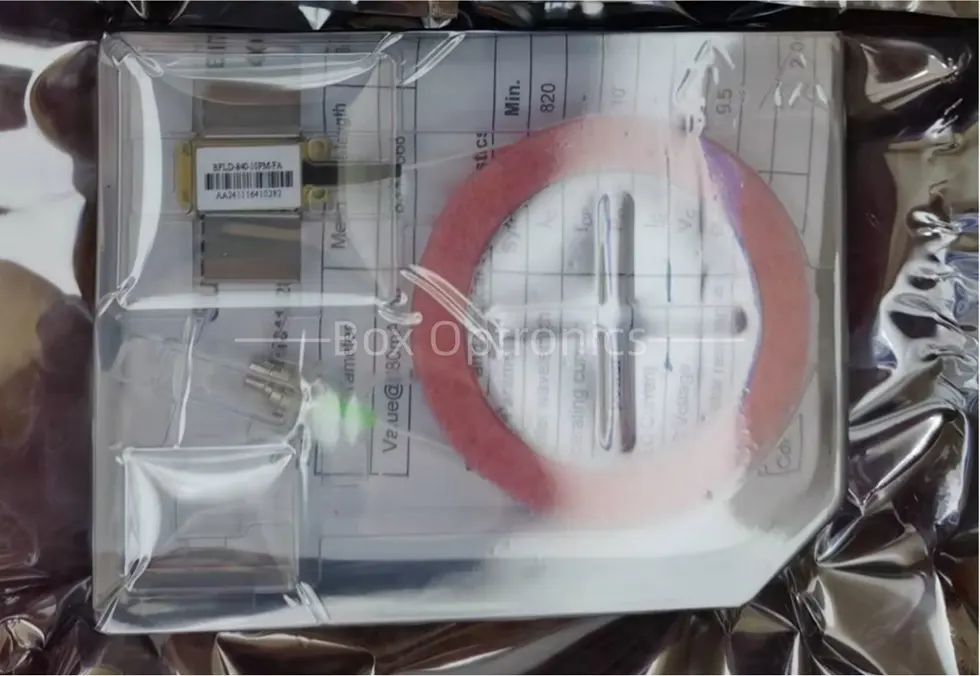

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
1651nm DFB फाइबर युग्मित लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB लेजर डायोड |
१६५१:१६५१ एनएम १६५३:१६५३.७nm १३९२:१३९२nm 760:760nm १६८३:१६८३nm अन्य |
10:10mW अन्य |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
NULL: टाइप गर्नुहोस् १ २:टाइप २ |
उदाहरण: BFLD-1651-10SM-FA2
(अर्डर जानकारी: 1651nm DFB फाइबर कपल्ड लेजर डायोड, 14-पिन बटरफ्लाइ प्याकेज, SM फाइबर संग, FC/APC कनेक्टर, type2 पिन-आउट)।
1. उद्धरण र भुक्तानी सर्तहरू - 1651nm DFB फाइबर युग्मित लेजर डायोड
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिविहीन अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम राम्रोसँग ग्राउन्ड गरिएको हुनुपर्छ।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
