1550nm संकीर्ण-रेखा चौडाई कोएक्सियल पिगटेल गरिएको DFB लेजर

उत्पादन सिंहावलोकन-1550nm संकीर्ण-रेखा चौडाई समाक्षीय Pigtailed DFB लेजर

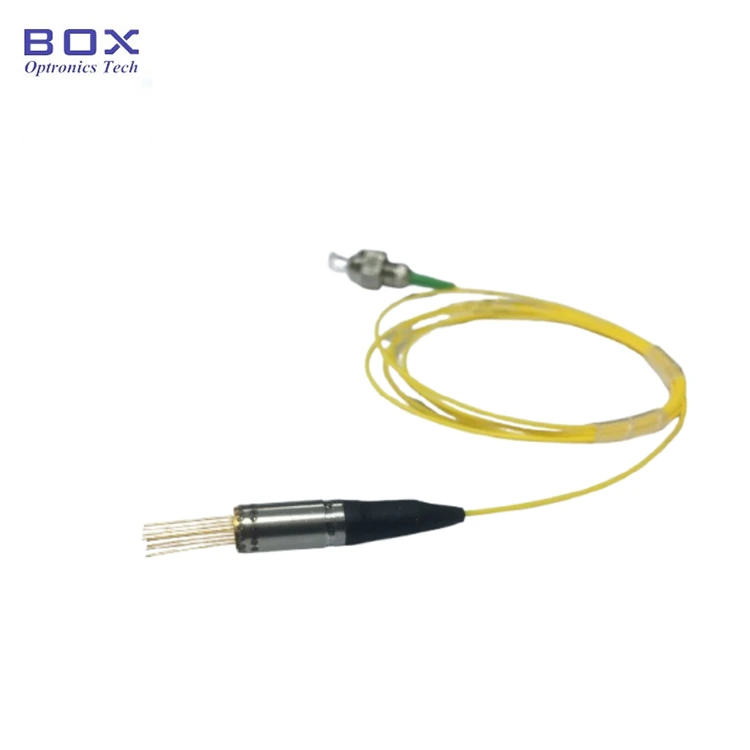

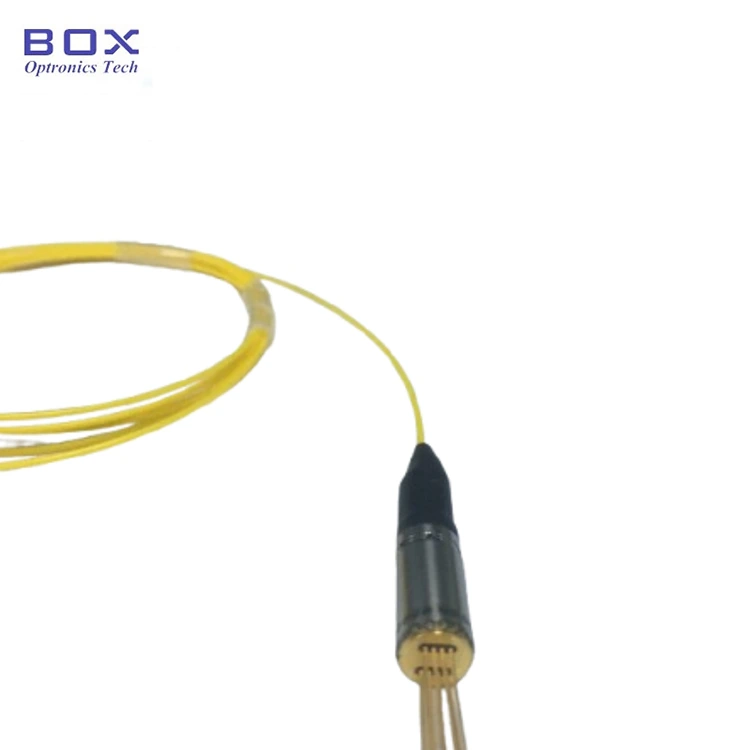

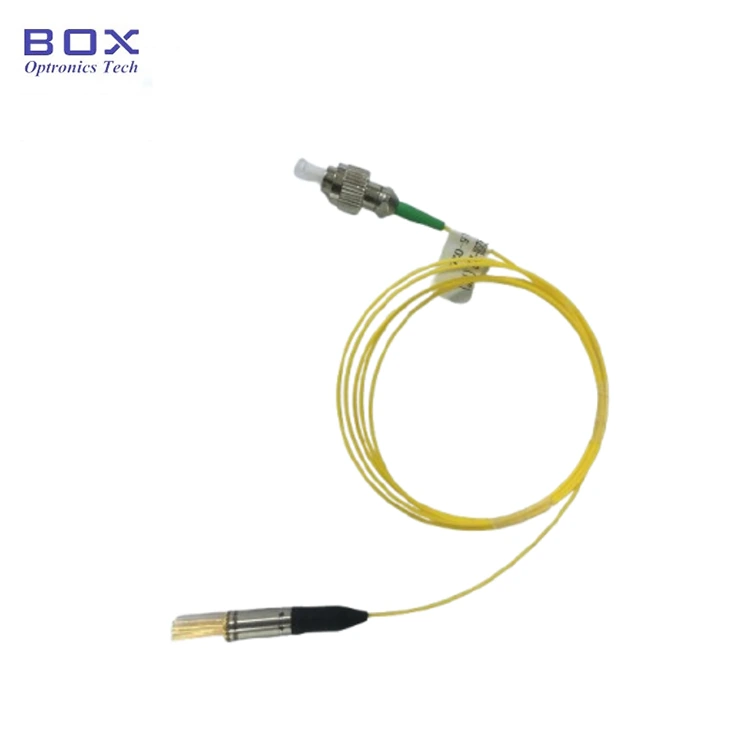

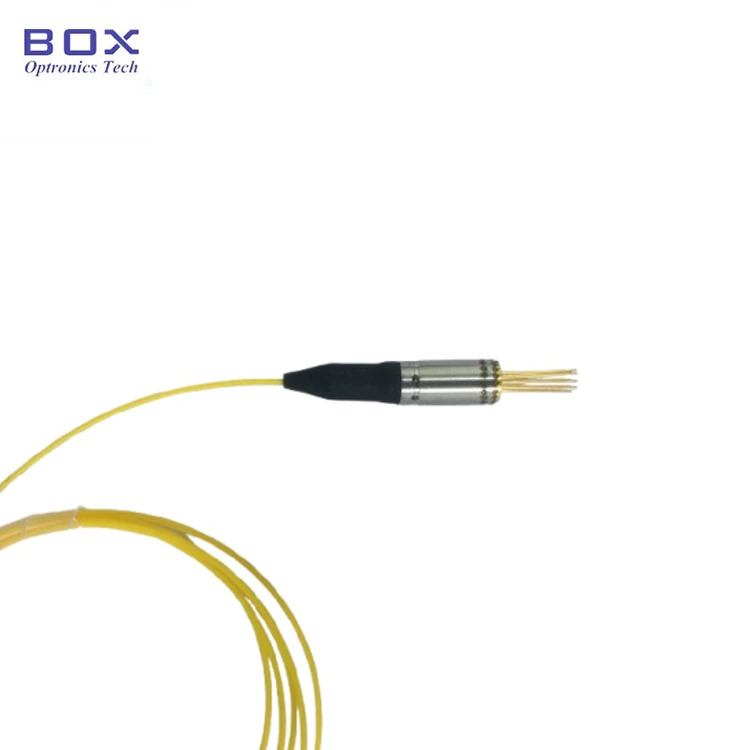

Box Optronics बाट 1550nm Narrow-Linewidth Coaxial Pigtailed DFB लेजर LiDAR दायरा प्रणाली र स्वायत्त ड्राइभिङ अनुप्रयोगहरूको लागि डिजाइन गरिएको TEC-कूल्ड वितरित प्रतिक्रिया लेजर हो। 1550nm को केन्द्र तरंगदैर्ध्यमा सञ्चालन गर्दै, यसले एकल-मोड फाइबर मार्फत ≥2mW अप्टिकल आउटपुट र ≤500kHz को स्पेक्ट्रल लाइनविड्थ प्रदान गर्दछ, स्व-हेटरोडाइन विधि प्रयोग गरेर मापन। लेजरले थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, InGaAs PIN मोनिटर फोटोडियोड, र अप्टिकल आइसोलेटरलाई FC/APC वा SC/APCfiber पिगटेलको साथ कम्प्याक्ट कोएक्सियल प्याकेजमा एकीकृत गर्दछ।

मुख्य विशेषताहरू -1550nm साँघुरो-लाइनविड्थ कोएक्सियल पिग्टेलेड DFB लेजर

· केन्द्र तरंगदैर्ध्य: 1550nm, +/-3nm WL सहिष्णुता

· साँघुरो स्पेक्ट्रल लाइनविड्थ: ≤500kHz (सेल्फ-हेटरोडाइन मापन विधि)

· अप्टिकल आउटपुट पावर: 2mW न्यूनतम (SM फाइबर आउटपुट)

· बिल्ट-इन अप्टिकल आइसोलेटर: ≥30dB अलगाव

· एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC) र थर्मिस्टर

· बिल्ट-इन InGaAs PIN मोनिटर फोटोडियोड

· कम आवाज, कम विरूपण सञ्चालन

· उच्च विश्वसनीयता र लामो सञ्चालन जीवन

विशिष्ट अनुप्रयोगहरू -1550nm संकीर्ण-रेखा चौडाई कोएक्सियल पिगटेल गरिएको DFB लेजर

· स्वायत्त ड्राइभिङ र ADAS को लागि FMCW LiDAR प्रणालीहरू

· एकसाथ दायरा र वेग मापनको लागि सुसंगत LiDAR

· 3D इमेजिङ र स्वायत्त नेभिगेसनका लागि LiDAR प्रणालीहरू

· रोबोटिक्स, AGV नेभिगेसन, र स्वचालनका लागि औद्योगिक LiDAR प्रणालीहरू

· सुसंगत अप्टिकल संचार परीक्षण प्रणाली र अप्टिकल मापन उपकरण

· वितरित फाइबर अप्टिक सेन्सिङ प्रणाली

· अप्टिकल फ्रिक्वेन्सी डोमेन रिफ्लेमेट्री (OFDR)

· फोटोनिक्स अनुसन्धान र प्रयोगशाला सुसंगत पत्ता लगाउने प्रयोगहरू

· LiDAR मोड्युलहरू, मोटर वाहन सेन्सरहरू, र औद्योगिक सेन्सिङ उपकरणहरूमा OEM एकीकरण

उत्पादन निर्दिष्टीकरण -1550nm संकीर्ण-रेखा चौडाई समाक्षीय Pigtailed DFB लेजर

निरपेक्ष अधिकतम मूल्याङ्कन (Tc = 25°C)

अप्टिकल-विद्युत विशेषताहरू (Tc = 25°C)

TEC र थर्मिस्टर विशेषताहरू

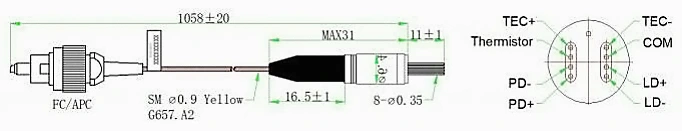

प्याकेज र पिन परिभाषा

प्याकेज प्रकार: TEC को साथ कोएक्सियल हर्मेटिक प्याकेज

बिल्ट-इन कम्पोनेन्टहरू: अप्टिकल आइसोलेटर, थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, InGaAs PIN मोनिटर फोटोडियोड

अर्डरिङ जानकारी -1550nm संकीर्ण-रेखा चौडाई कोएक्सियल पिगटेल डीएफबी लेजर

मोडेल नामकरण

BLD - X XX XX X - X XX (XX)

उदाहरण: BLD-ND5502H-IFA(TEC)

डाटाशीट -1550nm संकीर्ण-रेखा चौडाई कोएक्सियल पिगटेल गरिएको DFB लेजर

डाटाशीट

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न: "साँघुरो लाइनविथ" भनेको के हो र यो LiDAR को लागि किन महत्त्वपूर्ण छ?

A: स्पेक्ट्रल लाइनविड्थले लेजरको अप्टिकल फ्रिक्वेन्सी स्पेक्ट्रमको चौडाइलाई बुझाउँछ। यो लेजरले <500 kHz को लाइनविड्थ प्रदान गर्दछ, स्व-हेटेरोडाइन विधिद्वारा मापन गरिन्छ। एक संकीर्ण लाइनविड्थले सामान्यतया लामो संयोजन लम्बाइमा परिणाम दिन्छ, जुन FMCW LiDAR जस्ता सुसंगत पत्ता लगाउने प्रविधिहरूको लागि महत्त्वपूर्ण छ।

FMCW LiDAR प्रणालीहरूमा, प्रसारित र प्रतिबिम्बित अप्टिकल संकेतहरूले दायरा र वेग मापनको लागि प्रयोग गरिएको बीट संकेत उत्पन्न गर्न हस्तक्षेप गर्दछ। एक संकीर्ण-लाइनविड्थ लेजरले सुसंगतता कायम राख्न, चरणको आवाज कम गर्न, र लामो-दायरा र उच्च-रिजोल्युसन अनुप्रयोगहरूमा मापन संवेदनशीलता सुधार गर्न मद्दत गर्दछ।

प्रश्न: यो समाक्षीय संकीर्ण-लाइनविड्थ लेजर र पुतली-प्याकेज गरिएको DFB लेजर बीच के भिन्नता छ?

A: प्राथमिक भिन्नता प्याकेज फारम कारक हो। यो उत्पादनले एकीकृत TEC, थर्मिस्टर, मोनिटर फोटोडियोड, र अप्टिकल आइसोलेटरको साथ एक कम्प्याक्ट समाक्षीय प्याकेज प्रयोग गर्दछ, यसलाई स्पेस-बन्दित LiDAR मोड्युलहरू र फाइबर-जोडिएको OEM एकीकरणको लागि उपयुक्त बनाउँदै।

बटरफ्लाइ-प्याकेज गरिएको DFB लेजरहरूले सामान्यतया प्रयोगशाला प्रणालीहरू, दूरसंचार उपकरणहरू, र अनुकूलित थर्मल वा विद्युतीय डिजाइनहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि अधिक विद्युतीय इन्टरफेस र उच्च लचिलोपन प्रदान गर्दछ।

उपयुक्त प्याकेज आकार, थर्मल व्यवस्थापन, विद्युत इन्टरफेस, र एकीकरण विधि सहित प्रणाली आवश्यकताहरूमा निर्भर गर्दछ।

प्रश्न: के 1550nm तरंगदैर्ध्य अटोमोटिभ LiDAR को लागी आँखा सुरक्षित छ?

A: 1550nm तरंगदैर्ध्य क्षेत्रलाई 905nm जस्ता छोटो तरंगदैर्ध्यको तुलनामा LiDAR अनुप्रयोगहरूको लागि अधिक आँखा-सुरक्षित मानिन्छ। लगभग 1550nm मा, आँखाको पूर्ववर्ती संरचनाहरू द्वारा अवशोषणले रेटिना एक्सपोजरलाई महत्त्वपूर्ण रूपमा कम गर्छ, जसले LiDAR प्रणालीहरूलाई लागू लेजर सुरक्षा मापदण्डहरू अन्तर्गत उच्च स्वीकार्य अप्टिकल पावर स्तरहरू प्राप्त गर्न अनुमति दिन्छ।

अन्तिम आँखा-सुरक्षा वर्गीकरण आउटपुट पावर, बीम विचलन, मोडुलेशन ढाँचा, एक्सपोजर अवधि, र IEC 60825 जस्ता मापदण्डहरूको अनुपालन सहित पूर्ण प्रणाली डिजाइनमा निर्भर गर्दछ।

Q: न्यूनतम अर्डर मात्रा (MOQ) के हो?

A: MOQ 2pcs हो।
