१. 1310nm को परिचय DFB 100KHz BTF संकीर्ण रेखा चौडाई लेजर
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

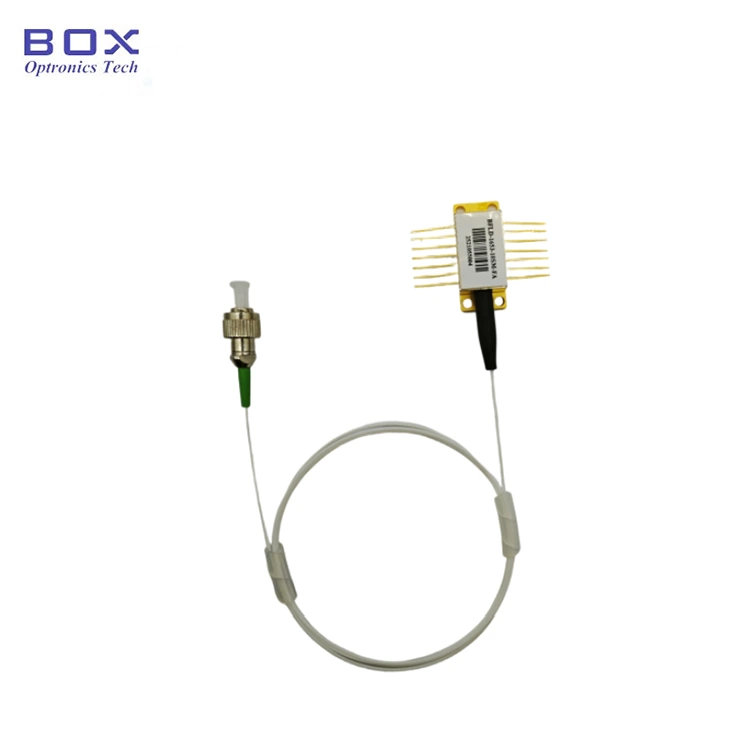

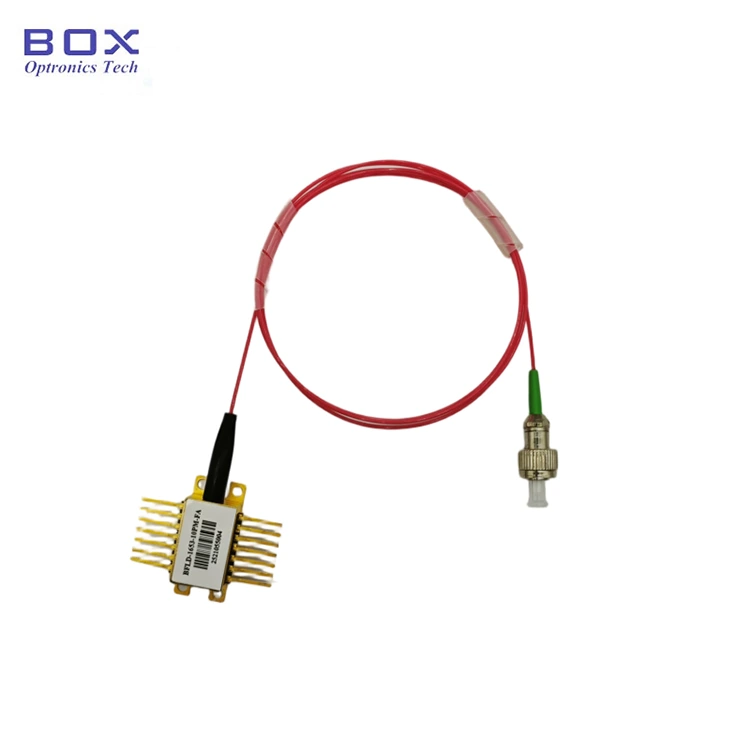

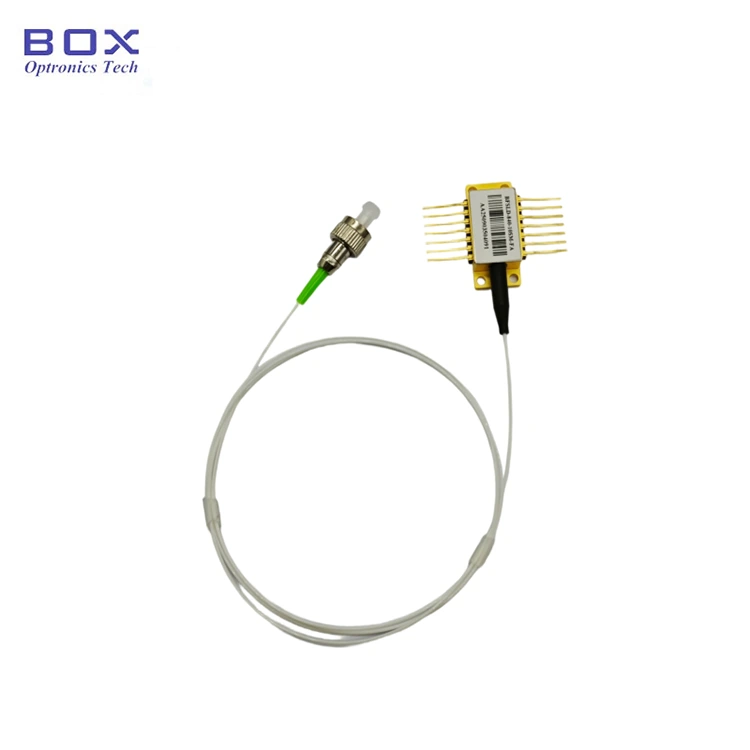

1310nm DFB 100KHz BTF संकीर्ण लाइनविड्थ लेजर एक हो Lidar, पवन रडार, अप्टिकलमा अनुप्रयोगहरूको लागि डिजाइन गरिएको उच्च प्रदर्शन लेजर फाइबर सेन्सिङ, र सुसंगत संचार। यसले आउटपुट पावर सम्मको सुविधा दिन्छ 100mW, 100kHz भन्दा कमको 3dB ब्यान्डविथ, र कम थ्रेसहोल्ड वर्तमान। SM/PM फाइबर, फराकिलो सञ्चालन तापमान, र उच्च विश्वसनीयताको साथ वैकल्पिक। कृपया ESD सुरक्षा अन्तर्गत प्रयोग गर्नुहोस् र ड्राइभ वर्तमान र तापमान नियन्त्रण गर्नुहोस् कडाईका साथ, र overcurrent क्षतिबाट बच्न।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15～35℃ CW |
1305 |
1310 |
1315 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
- |
100 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
TL=25℃ |
- |
- |
40 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
PO = 10mW (CW) |
- |
- |
2.5 |
V |
|
सञ्चालन वर्तमान |
Iop |
PO = 10mW (CW) |
- |
700 |
800 |
mA |
|
स्पेक्ट्रल लाइनविड्थ |
LW |
FWHM |
- |
- |
100 |
KHz |
|
MPD उत्तरदायित्व |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
साइड-मोड दमन अनुपात |
SMSR |
CW |
40 |
- |
- |
dB |
|
अप्टिकल अलगाव |
- |
-10 < TC < +70℃ |
40 |
- |
- |
dB |
|
TEC सेट तापमान |
Ts |
- |
15 |
- |
35 |
℃ |
|
थर्मिस्टर वर्तमान |
ITC |
- |
- |
- |
0.5 |
mA |
|
थर्मिस्टर प्रतिरोध |
RTH |
TL = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
TEC वर्तमान |
ITEC |
TL = 25℃, TC = 70℃ |
- |
- |
1.5 |
A |
|
TEC भोल्टेज |
VTEC |
TL = 25℃, TC = 70℃ |
- |
- |
3.5 |
V |
|
TEC क्षमता |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
तरंगदैर्ध्य बहाव (EOL) |
△λ |
25 वर्ष भन्दा बढी परीक्षण गरियो जीवनकाल |
- |
- |
± ०.१ |
nm |
|
तरंग लम्बाइ तापमान गुणांक |
Δλ/ΔT |
TEC तापमान 15 ℃ मा 35 ℃ |
- |
0.1 |
- |
nm/℃ |
|
तरंगदैर्ध्य वर्तमान मोड्युलेसन गुणांक |
ITR |
200-800mA |
0.2 |
- |
0.4 |
GHz/mA |
● SMF-28e वा PM1310 पिगटेल;
● आउटपुट पावर > 100mW
● साँघुरो लाइनविड्थ <100KHz;
● 14-पिन TEC संग BTF प्याकेज, अप्टिकल अलगाव, र PD मनिटर।
● लिडर;
● हावा रडार;
● अप्टिकल फाइबर सेन्सिङ;
● सुसंगत संचार।

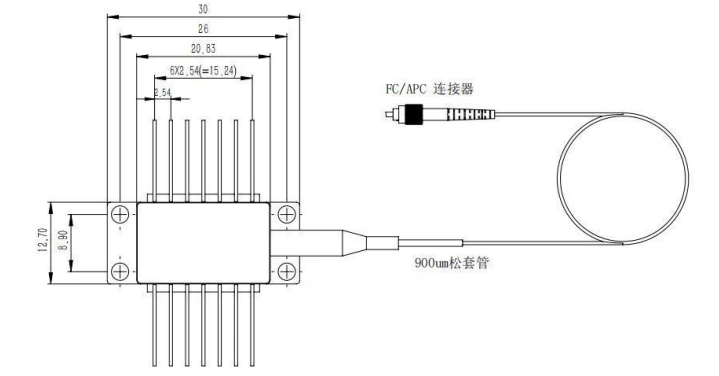

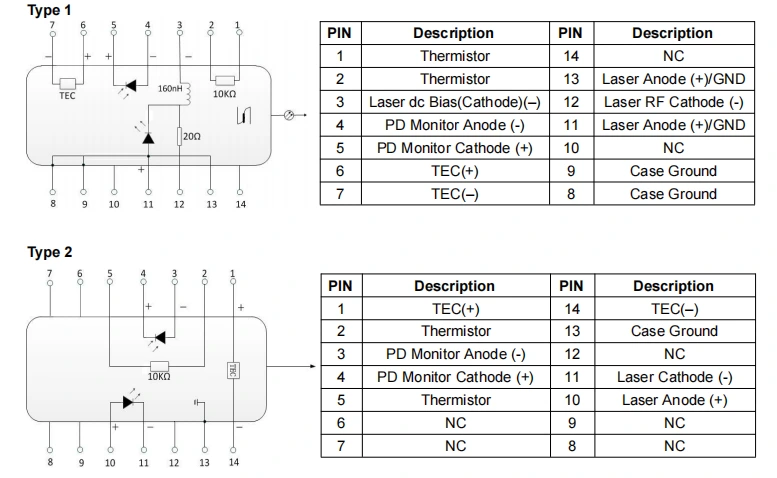

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1310nm DFB 100KHz BTF संकीर्ण रेखा चौडाई लेजर
● FAQ
(1) के यो प्रवाह समायोजन गरेर तरंगदैर्ध्य परिवर्तन गर्न सम्भव छ? दायरा के हो?
--हो। हालको तरंगदैर्ध्य गुणांक ०.०१ एनएम/एमए हो, र तापमान तरंगदैर्ध्य गुणांक 0.1 एनएम / ℃ हो। WL समायोज्य दायरा लगभग ~ केन्द्र WL+/- 1 nm छ
(2) रेखा चौडाई के हो? के तपाइँ सामान्य लाइन चौडाइ LD प्रदान गर्नुहुन्छ?
--3dB लाइन चौडाइ 100kHz भन्दा कम छ। MHz-स्तर LD उपलब्ध छ।
(3) शक्ति नियमन दायरा के हो?
--10~100%
(4) के तपाइँ सुरक्षात्मक फाइबर ट्यूब र फाइबर कनेक्टर प्रदान गर्नुहुन्छ?
--हो। 900um लूज ट्यूब र FC/APC, SC/APC, वा अन्य कनेक्टरहरू हुन् वैकल्पिक।
|
नाम |
तरंगदैर्ध्य |
रेखा चौडाइ |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BNLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
संकीर्ण रेखा चौडाई LD |
१३१० :१३१० एनएम |
1:100kHz |
1H: 100mW |
SM:SMF28e PM :PM1310
|
FA: एफसी/एपीसी अन्य |
शून्य: प्रकार १ २:टाइप २ |
उदाहरण: BNLD-1310-11HPM-FA
(अर्डर जानकारी: 1310nm DFB 100KHz BTF संकीर्ण रेखा चौडाइ लेजर, 100mW उत्पादन शक्ति, PM फाइबर संग, FC/APC कनेक्टर, type1 पिन-आउट)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● पावर-अप प्रक्रियाको बखत, सीधै उच्च प्रवाह कहिल्यै नदिनुहोस्, जस्तै यसले चिपलाई नोक्सान पुर्याउँछ। बरु, हालको स्तरमा यन्त्रलाई पावर अप गर्नुहोस् चिपको थ्रेसहोल्डको नजिक, र त्यसपछि बिस्तारै सानो मा वर्तमान बढाउनुहोस् इच्छित स्तर नपुगेसम्म वृद्धि।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
