1. को परिचय 1550nm 3kHz अल्ट्रा-संकीर्ण रेखा चौडाइ फाइबर लेजर
2. प्राविधिक निर्दिष्टीकरणहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरण
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण सर्तहरू र भुक्तानी
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा
यो 1550nm 3kHz अल्ट्रा-नारो लाइनविड्थ फाइबर हो लेजर अपनाउँदै एर्बियम-डोपेड फाइबर DFB लेजर गुहा संरचना, CW आउटपुटको साथ पावर 50/100/200/500/1000mW वैकल्पिक, 3dB ब्यान्डविथ 3kHz भन्दा कम, तरंग लम्बाइ मोड हपिङ बिना स्थिर। यसले बेन्चटप र मोड्युलर कन्फिगरेसनहरूलाई समर्थन गर्दछ RS232 संचार इन्टरफेस र प्रणाली को लागी निगरानी सफ्टवेयर संग एकीकरण। वितरित सेन्सिङ र यस्तै लागि उपयुक्त।
|
प्यारामिटर |
एकाइ |
सामान्य |
टिप्पणी |
|
|
सञ्चालन तरंगदैर्ध्य |
nm |
१५५०±०.१ |
१५४०~१५७० (अनुकूलित) |
|
|
ढिलो तापमान ट्युनिङ दायरा |
nm |
± ०.१ |
|
|
|
आउटपुट शक्ति |
mW |
50/100/200/500/1000 |
|
|
|
स्पेक्ट्रल लाइनविड्थ @ 3dB |
kHz |
<3 |
20dB लाइनविड्थ / 20 |
|
|
साइड मोड दमन अनुपात |
dB |
≥60 |
|
|
|
तरंगदैर्ध्य अस्थिरता |
MHz |
≤±25 |
|
|
|
काम गर्ने मोड |
— |
CW |
निरन्तर प्रकाश |
|
|
शक्ति अस्थिरता (छोटो अवधि १५ मिनेट) |
dB |
≤ ± ०.०२ |
समानता ≤ ± ०.५% |
|
|
शक्ति अस्थिरता (दीर्घकालीन ८ घण्टा) |
dB |
≤ ± ०.०५ |
समानता ≤ ±1.2% |
|
|
फाइबर प्रकार |
— |
SMF-28 |
अनियमित ध्रुवीकरण |
|
|
— |
PM1550 (PER> 23dB) |
रैखिक ध्रुवीकरण |
||
|
पिगटेल कनेक्टर प्रकार |
— |
एफसी/एपीसी |
अनुकूलन योग्य |
|
|
आयाम |
50/100/200mW |
mm |
255(W)×285(D)×115(H) |
B1: बेन्चटप |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: बेन्चटप |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: मोड्युल |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: मोड्युल |
||
|
बिजुली आपूर्ति |
V |
100~240V AC, <30W |
बेन्चटप |
|
|
DC 12V, 24W |
मोड्युल |
|||
|
सञ्चार इन्टरफेस |
— |
DB9 महिला (RS232) |
|
|
|
सञ्चालन तापमान |
℃ |
-५~+३५ |
|
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
|
● स्पेक्ट्रल लाइनविड्थ ≤3 KHz;
● सबै फाइबर DFB अनुनाद गुहा;
● तरंगदैर्ध्य मोड हपिंग बिना स्थिर;
● DB9 सजिलो एकीकरणको लागि महिला (RS232) संचार।
● LiDAR;
● ध्वनिक सेन्सर, हाइड्रोफोन;
● फाइबर ओप्टिक वितरित सेन्सिङ।

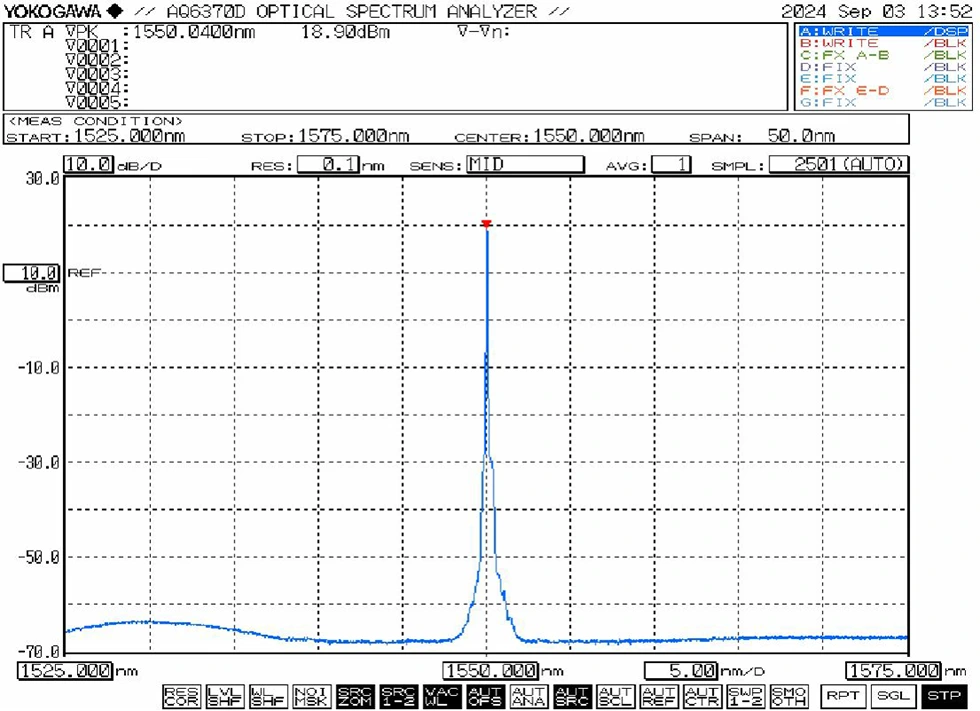

● विशिष्ट स्पेक्ट्रम: 1550nm

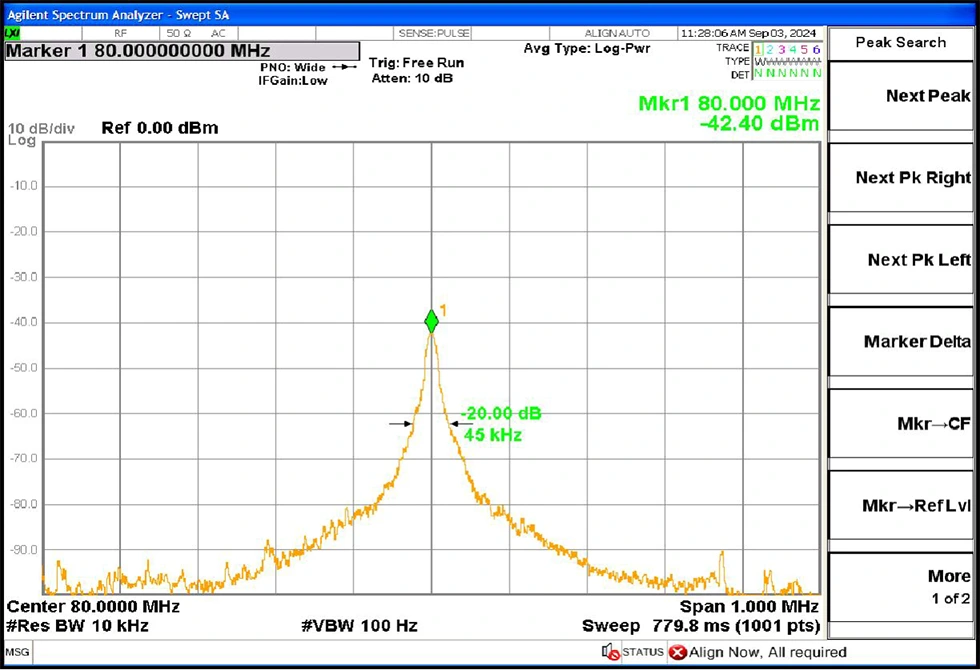

● विशिष्ट रेखा चौडाइ: 3dB स्पेक्ट्रल लाइनविड्थ≤3 KHz (समान 20dB लाइनविड्थ / 20)

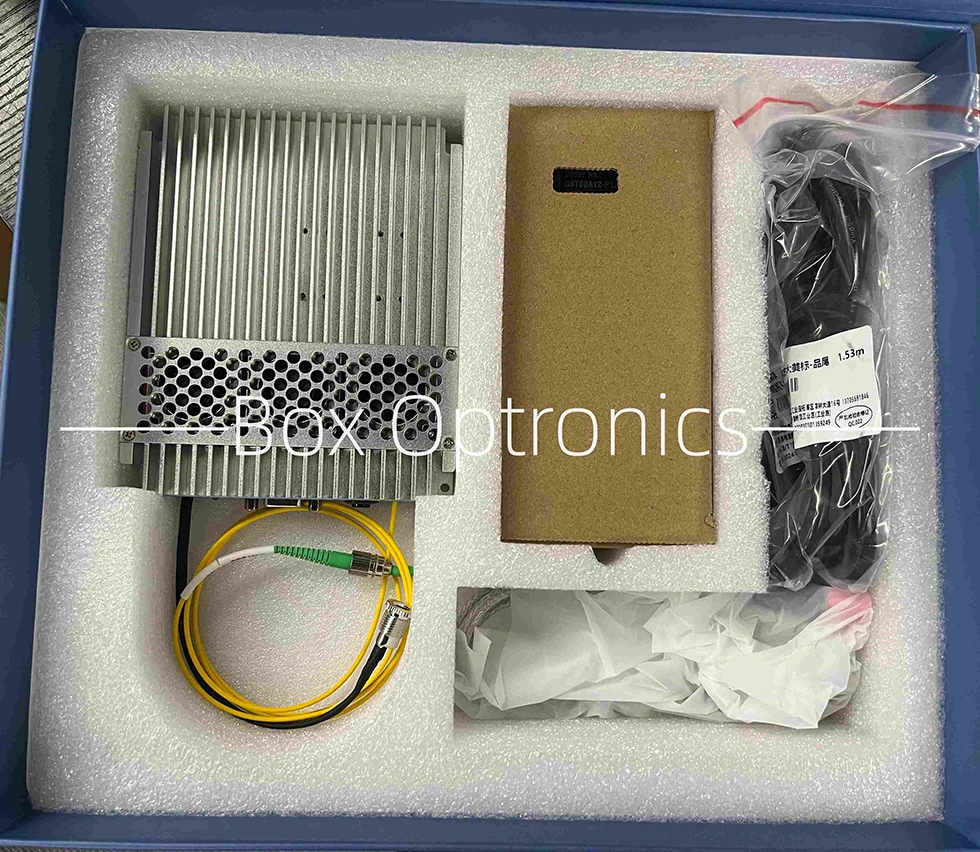

● प्याकेजिङ उदाहरण

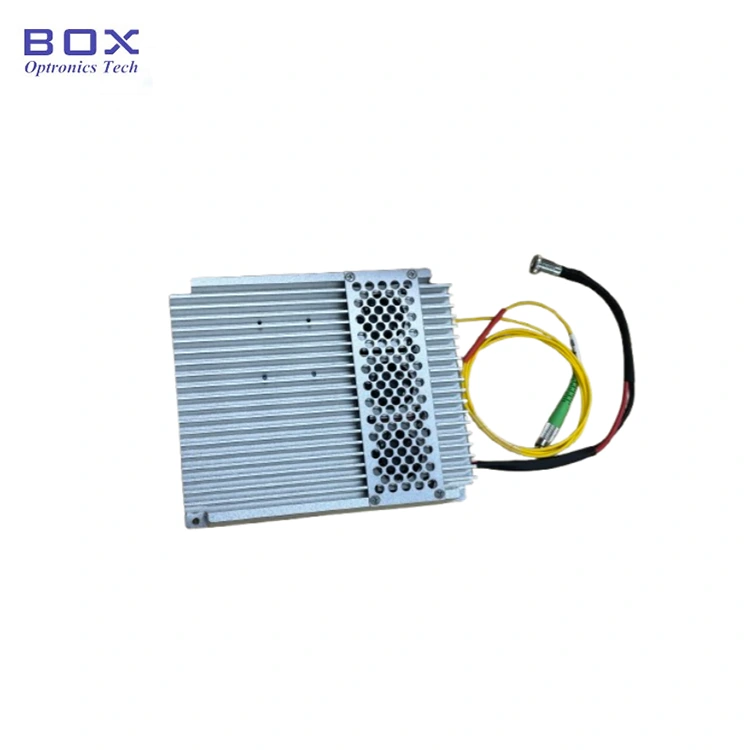

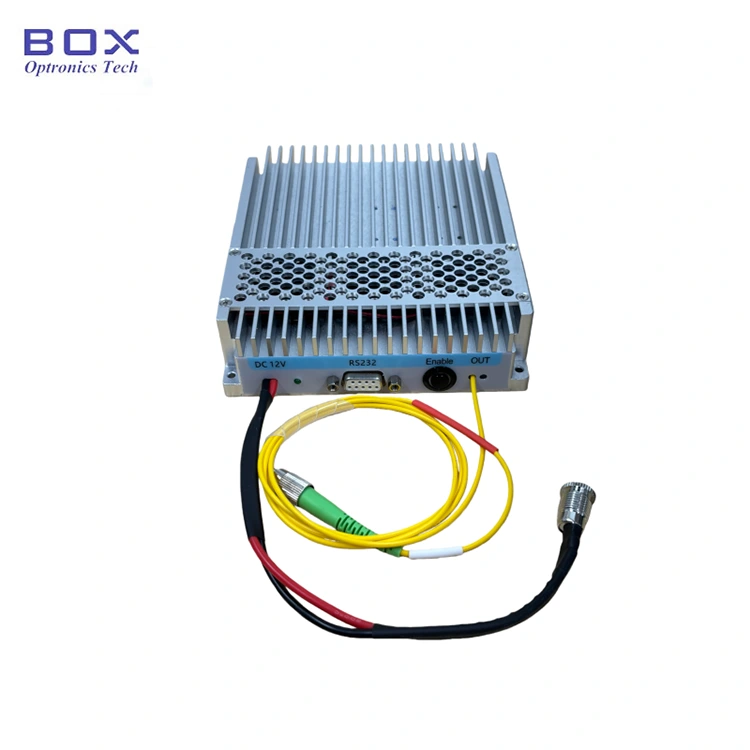

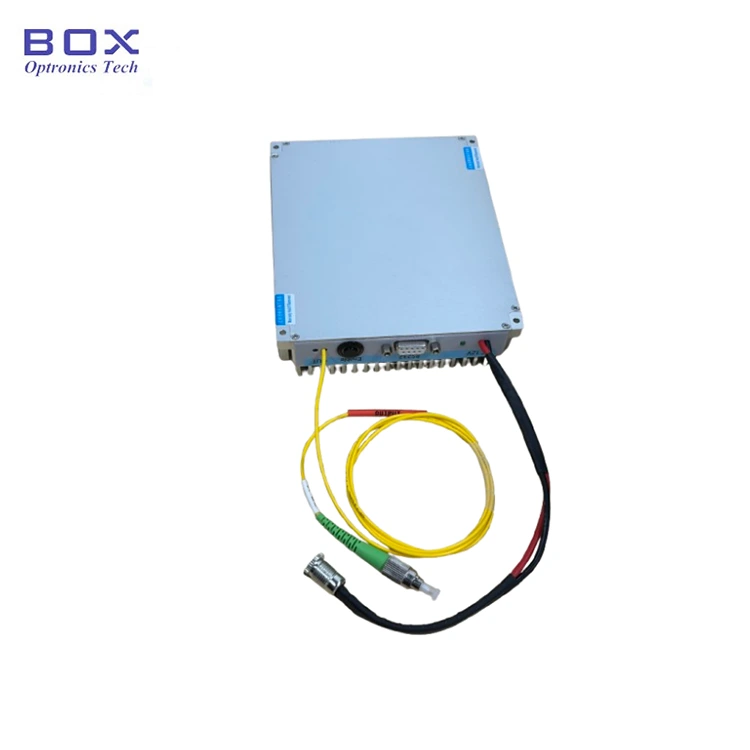

1. उपस्थिति: मोड्युलले पावर कनेक्टर, पावर सूचक, RS232 समावेश गर्दछ संचार इन्टरफेस, आउटपुट सक्रियता स्विच, र लेजर आउटपुट फाइबर पोर्ट।
2. शक्ति आपूर्ति: पावर पोर्टले मानक DC5.5 × 2.1mm इन्टरफेस प्रयोग गर्दछ। मूल मिल्दो पावर एडाप्टर मात्र प्रयोग गर्नुहोस् (DC5V वा DC12V)। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। U आकारको स्विच बिजुली आपूर्तिमा जडान गर्नको लागि कनेक्टर पावर केबल उपलब्ध छ खरिदको समयमा अनुरोध।
3. जडान गर्दै फाइबर अप्टिक जम्पर: बाट धुलो टोपी हटाउनुहोस् फाइबर कनेक्टर, दूषित वा क्षतिको लागि अन्तिम अनुहार निरीक्षण गर्नुहोस्, र सुनिश्चित गर्नुहोस् अन्य फाइबर उपकरण वा परीक्षण उपकरण जडान गर्नु अघि सरसफाई। को लागी उच्च शक्ति मोडेल, फ्यूजन splicing सिफारिस गरिएको छ।
४. जडान गर्दै होस्ट कम्प्युटरमा मोड्युल: समावेश प्रयोग गर्नुहोस् USB-RS232 सीरियल डाटा केबल कम्प्युटरमा मोड्युल जडान गर्न। स्थापना गर्नुहोस् संचार सक्षम गर्न समर्पित धारावाहिक चालक (निर्माता द्वारा प्रदान गरिएको)। चालक बिना, होस्ट सफ्टवेयरले मोड्युलमा जडान गर्न सक्दैन।

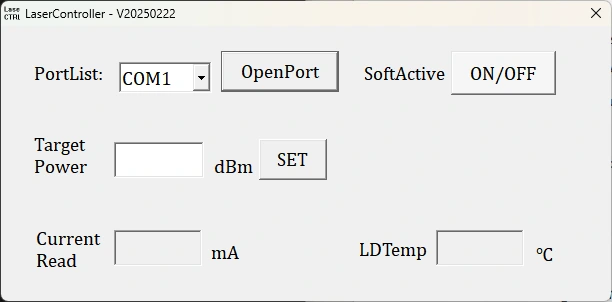

5. सफ्टवेयर: होस्ट सफ्टवेयरले अनुमति दिन्छ आउटपुट पावर समायोजन र मार्फत लेजर आउटपुट नियन्त्रण "SoftActive" बटन। सफ्टवेयर सेट पम्प वर्तमान, आउटपुट प्रदर्शन गर्दछ शक्ति, र तापमान निगरानी स्थिति।
6. प्यारामिटर मेमोरी: सेटिङहरू र सफ्टवेयर मार्फत कन्फिगर गरिएको स्थिति स्वचालित रूपमा मोड्युलमा बचत हुन्छ आन्तरिक मेमोरी। यदि प्यारामिटरहरू छैनन् भने कुनै होस्ट कम्प्युटर जडान आवश्यक पर्दैन परिमार्जन आवश्यक छ।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
पावर समायोज्य (वैकल्पिक) |
फाइबर प्रकार |
आयाम |
|
NLFL |
-XXXX |
-XX |
-एक्स |
-XX |
-एक्स |
|
संकीर्ण लाइनविड्थ फाइबर लेजर |
१५५०: १५५० एनएम |
५०:५०mW 100:100mW 200:200mW 500:500mW 1000: 1000mW |
T: शक्ति समायोज्य |
SM:SMF-28e PM:PM1550 |
B1/B2: बेन्चटप M31/M70 : मोड्युल |
उदाहरण: NLFL-1550-50-T-SM-M
(अर्डर जानकारी: 1550nm 3kHz अल्ट्रा-नारो लाइनविड्थ फाइबर लेजर, 50mW आउटपुट पावर, पावर समायोज्य, एसएम फाइबर, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 15 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
1. अपरेशन नोट्स र मर्मतसम्भार - 1550nm 3kHz अल्ट्रा-नरो लाइनविड्थ फाइबर लेजर
● रोक्नको लागि फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लग नगर्नुहोस् धुलो जम्मा र अन्त-अनुहार क्षति।
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। धुलो टोपी संग अप्रयुक्त कनेक्टर टोपी।
● उपकरणलाई सुख्खा, चिस्यान-रहित वातावरणमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
