१. 1550nm को परिचय DFB 100KHz BTF संकीर्ण रेखा चौडाई लेजर
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

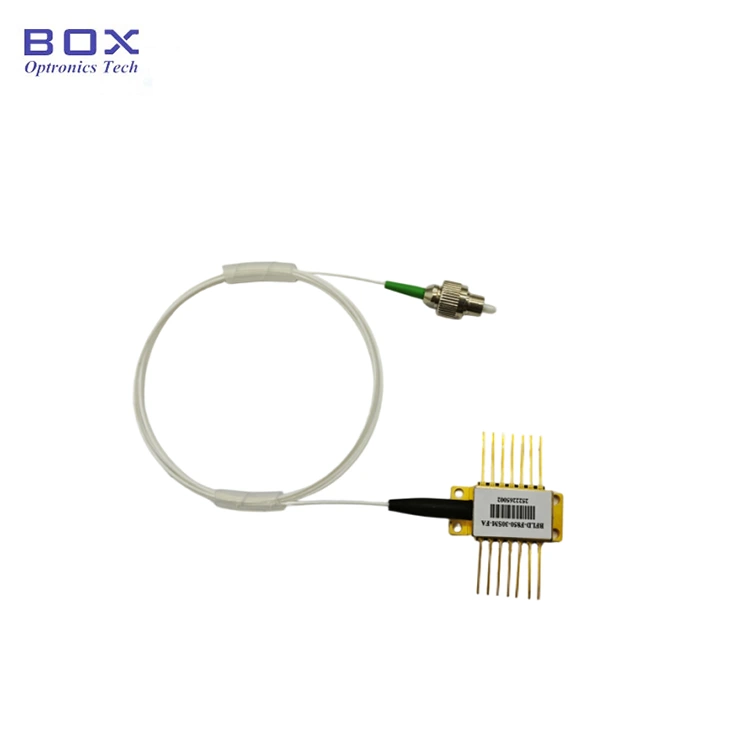

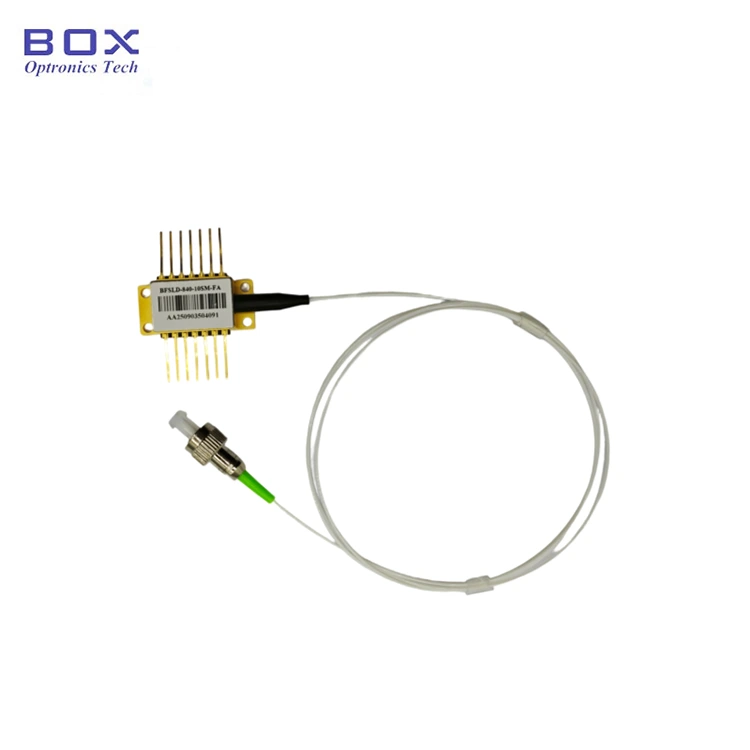

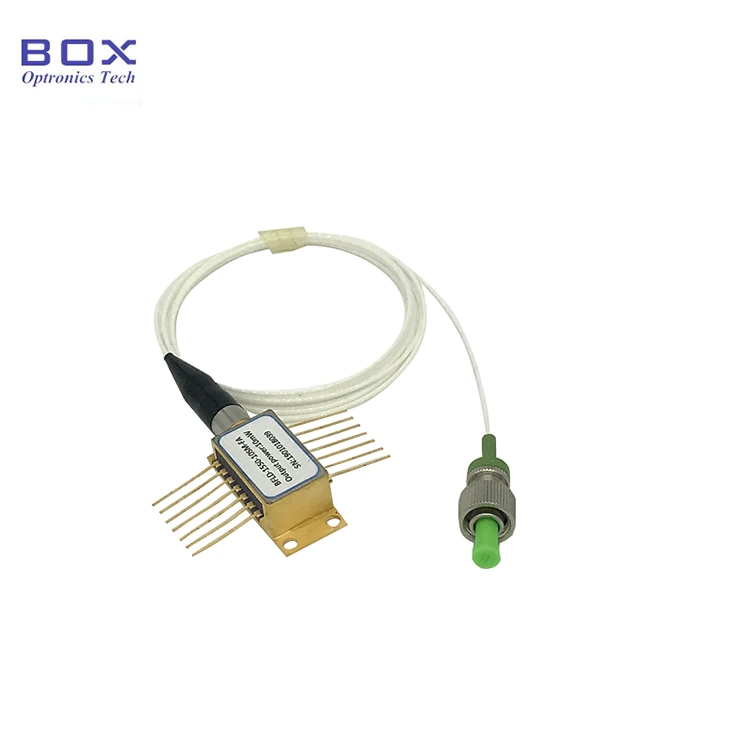

1550nm DFB 100KHz BTF संकीर्ण रेखा चौडाई लेजर हो अति-स्थिर, संकीर्ण ब्यान्डको माग गर्ने उच्च परिशुद्धता अनुप्रयोगहरूको लागि डिजाइन गरिएको प्रकाश स्रोतहरू। 1550nm तरंगदैर्ध्यमा सञ्चालन हुने यो लेजरले <100KHz लाइनविड्थ, >50mW आउटपुट पावर। यो WDM (वेभलेन्थ डिभिजन) को लागी आदर्श हो मल्टिप्लेक्सिङ) प्रणालीहरू, फाइबर-अप्टिक सेन्सिङ, र परीक्षण उपकरणहरू जुन कम चाहिन्छ रेखा चौडाई र उच्च वर्णक्रम शुद्धता। सञ्चालन गर्दा, यो यन्त्रले a उत्सर्जन गर्छ उच्च तीव्रता लेजर बीम। फाइबर अन्त अनुहार मा सीधा नहेर्नुहोस्; गर्दै त्यसैले आँखामा चोट लाग्न सक्छ।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
२५ ℃ |
1540 |
1550 |
1560 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
- |
50 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
- |
30 |
45 |
mA |
|
लेजर अगाडि वर्तमान |
IF |
CW |
- |
- |
500 |
mA |
|
लेजर अगाडि भोल्टेज |
VF |
२५ ℃ |
- |
1.4 |
2.0 |
V |
|
हालको निगरानी गर्नुहोस् |
IMON |
VR = 5V |
50 |
- |
1500 |
nA |
|
MPD गाढा वर्तमान |
ID |
VR = 5V |
- |
- |
50 |
nA |
|
साइड मोड दमन अनुपात |
SMSR |
- |
35 |
40 |
- |
dB |
|
अप्टिकल अलगाव |
ISO |
- |
30 |
- |
- |
dB |
|
स्पेक्ट्रल चौडाइ (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
तरंग लम्बाइ तापमान गुणांक |
△λ/△T |
- |
- |
0.11 |
- |
nm/℃ |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10.0 |
10.5 |
KΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
रेखा चौडाइ |
LW |
२५ ℃ र CW |
- |
200 |
400 |
KHz |
|
LW |
२५ ℃ र CW |
- |
- |
100 |
KHz |
|
|
फाइबर प्रकार |
- |
- |
SM वा PM |
- |
||
|
कनेक्टर |
- |
- |
एफसी/एपीसी |
अन्य |
||
● बहु-क्वान्टम खैर (MQW);
● उच्च उत्पादन शक्ति >50mW;
● 14-पिन TEC, thermistor, र संग BTF प्याकेज अप्टिकल अलगाव।
● लिडर;
● प्रयोगशाला साँघुरो लाइनविड्थ प्रकाश स्रोत र अप्टिकल परीक्षण;
● अप्टिकल फाइबर संचार;
● अप्टिकल फाइबर सेन्सर।

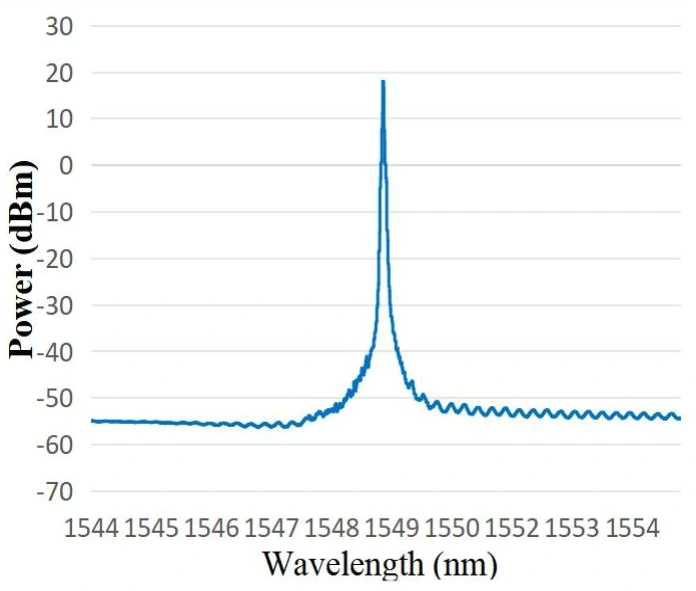

● विशिष्ट स्पेक्ट्रम: 1549.38nm, WL सहिष्णुता 1550+/-2nm हुन सक्छ।

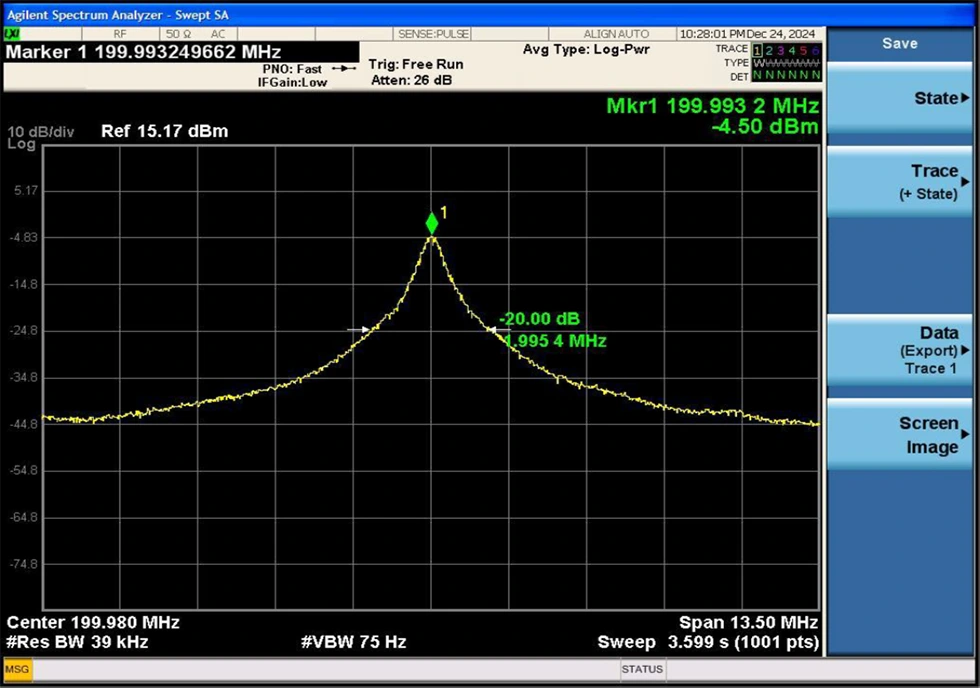

● विशिष्ट रेखा चौडाइ: 3dB वर्णक्रमीय रेखा चौडाइ <100 KHz (बराबर 20dB रेखा चौडाइ / 20)

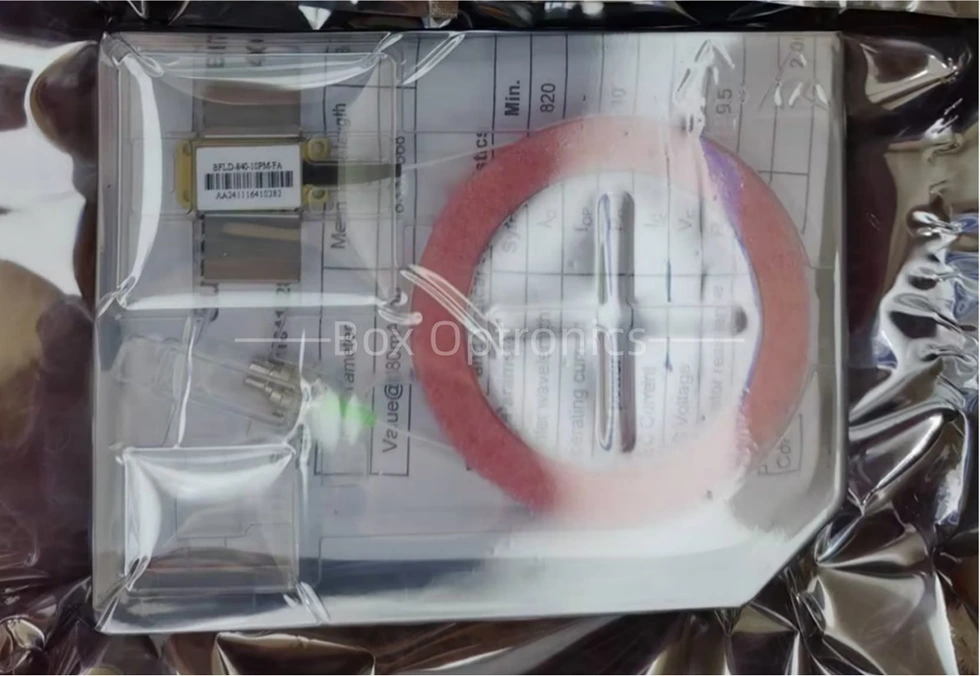

● प्याकिङ उदाहरण
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
रेखा चौडाइ |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BNLD |
-XXX |
-XX |
X |
XX |
-XX |
X |
|
संकीर्ण रेखा चौडाई LD |
१५५०: १५५० एनएम |
५०:५०mW 1H: 100mW |
2:200-400kHz 1:<100kHz |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
शून्य: प्रकार १ २:टाइप २ |
जस्तै: BNLD-1550-11HSM-FA2
(अर्डर जानकारी: 1550nm DFB 100KHz BTF संकीर्ण रेखा चौडाई लेजर, 100mW आउटपुट पावर, SM फाइबर संग, FC/APC कनेक्टर, type2 पिन-आउट)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● रोक्नको लागि उत्पादनको अपरेटिङ सर्किटको स्थिरता प्रमाणित गर्नुहोस् पल्स करेन्टको कारणले हुने क्षति।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
