१. 1030nm को परिचय 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

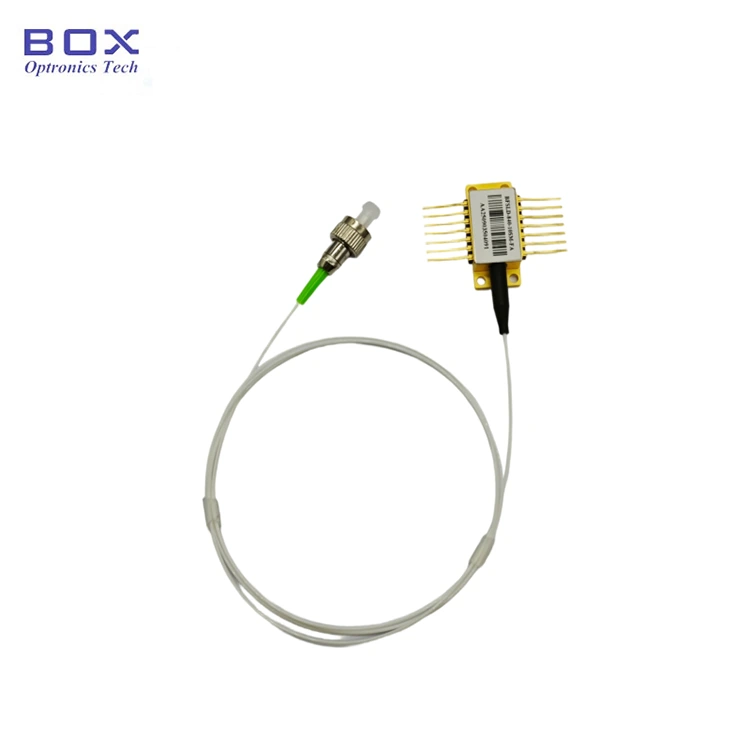

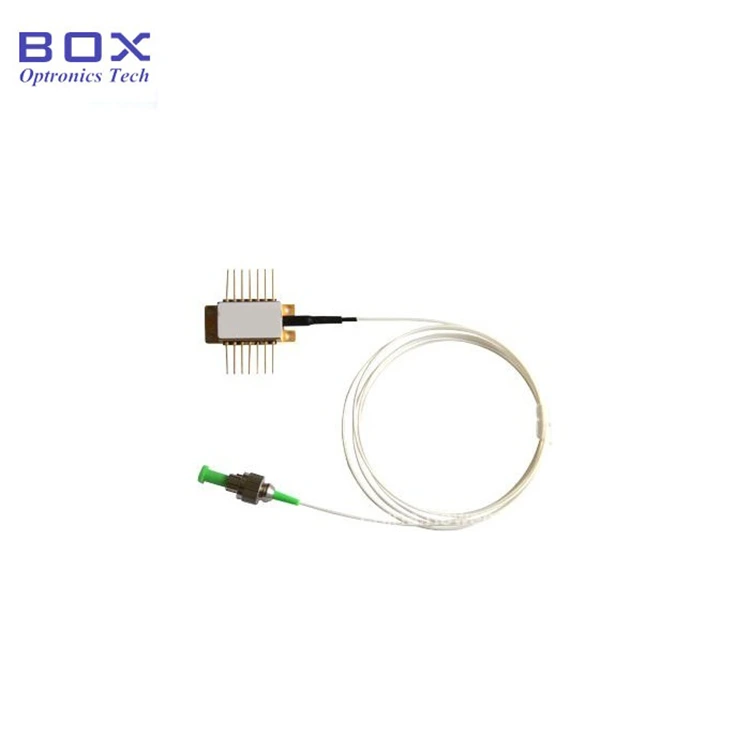

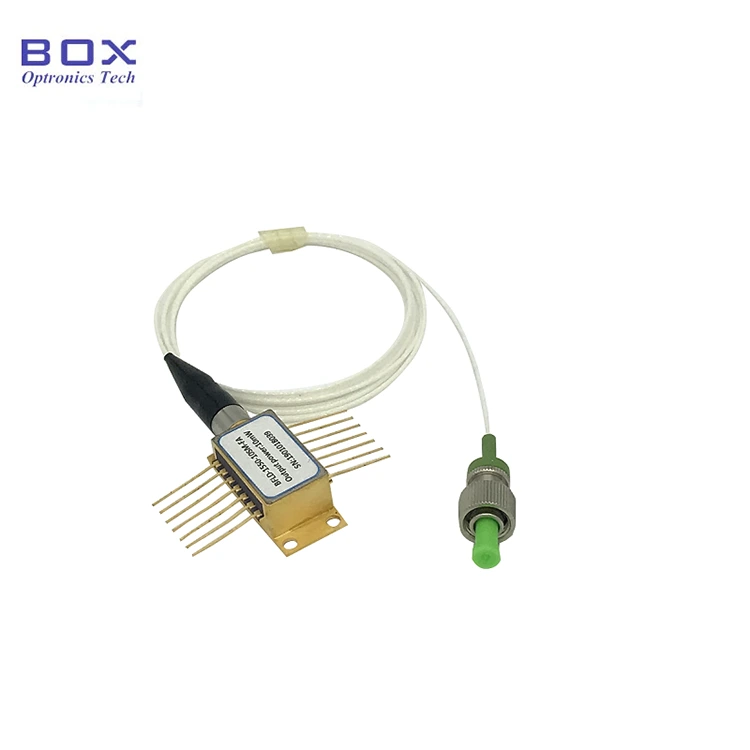

यो 1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर हो डायोड, +/-2nm तरंगदैर्ध्य सहिष्णुता, एक 14-पिन मानक पुतली प्याकेज, र PM980 फाइबर। यसले उच्च आउटपुट पावर र एक साँघुरो लाइनविथ, र TEC र thermistor एकीकृत। अप्टिकल सेन्सिङ र इमेजिङको लागि उपयुक्त। कृपया ESD सुरक्षा अन्तर्गत प्रयोग गर्नुहोस्।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
TL=25℃ |
— |
200 |
— |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
TL=25℃ |
— |
45 |
70 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
सञ्चालन वर्तमान |
Iop |
POP=200mW(CW) |
— |
300 |
500 |
mA |
|
रेखा चौडाइ चौडाइ |
Δλ |
— |
— |
30 |
100 |
KHz |
|
साइड मोड दमन अनुपात |
SMSR |
— |
— |
40 |
— |
dB |
|
ध्रुवीकरण विलुप्त अनुपात |
ER |
— |
18 |
— |
— |
dB |
|
Temp.wavelength गुणांक |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD उत्तरदायित्व |
IMON/POP |
@-5V पूर्वाग्रह भोल्टेज |
1 |
— |
30 |
μA/mW |
|
थर्मिस्टर प्रतिरोध |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 फाइबर पिगटेल;
● 200mW उच्च उत्पादन शक्ति;
● 100kHz साँघुरो रेखा चौडाइ तल;
● 14-पिन TEC, thermistor र BTF प्याकेज PD मनिटर गर्नुहोस्।
● लिडर;
● फाइबर ओप्टिक सेन्सिङ;
● स्पेक्ट्रोस्कोपी;
● लेजरहरूको लागि बीउ स्रोत।

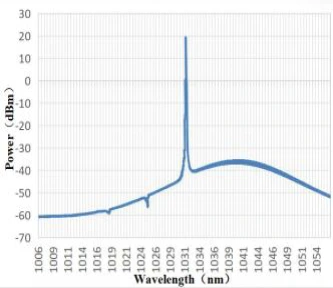

● विशिष्ट स्पेक्ट्रम: 1030nm, +/-2nm तरंगदैर्ध्य सहिष्णुता।

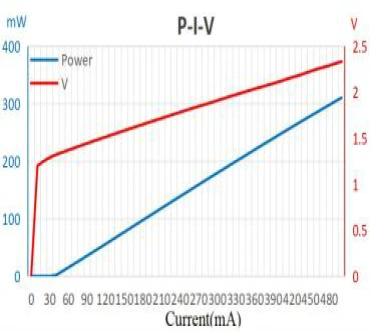

● PIV-1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड

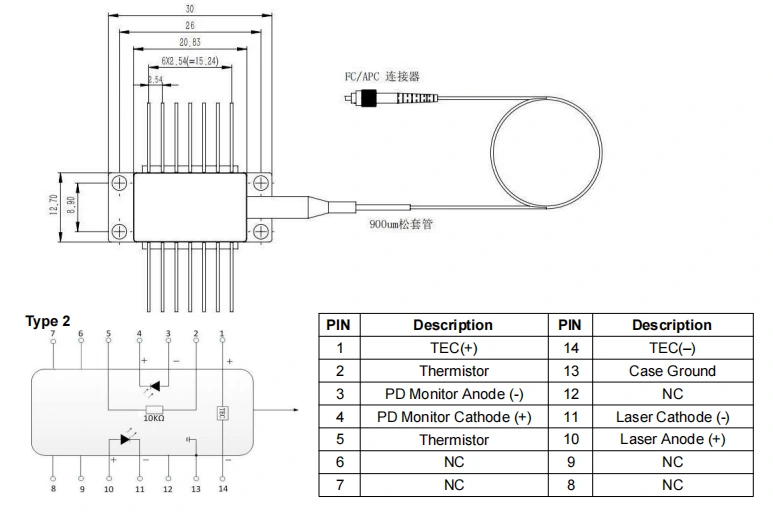

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड
● FAQ
(1) के यो प्रवाह समायोजन गरेर तरंगदैर्ध्य परिवर्तन गर्न सम्भव छ? दायरा के हो?
--हो। हालको तरंगदैर्ध्य गुणांक ०.०१ एनएम/एमए हो, र तापमान तरंगदैर्ध्य गुणांक 0.1 एनएम / ℃ हो। WL समायोज्य दायरा लगभग ~ केन्द्र WL+/- 1 nm छ।
(२) पिगटेलको लम्बाइ कति हो?
--1.2+/-0.1 मिटर।
(3) शक्ति नियमन दायरा के हो?
--10~100%
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
संकीर्ण लाइनविड्थ लेजर डायोड |
1030: 1030nm |
2H: 200mW |
PM: PM980
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
नल: प्रकार 2 पम्प पिन |
उदाहरण: BNLD-1030-2HPM-FA
(अर्डर जानकारी: 1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड, PM980 फाइबर, FC/APC कनेक्टर, पम्प पिन) संग।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● लेजर विकिरण खतरा: जब उपकरण सञ्चालनमा छ, यसले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्दछ। सीधै नहेर्नुस् फाइबर अन्त-अनुहार, किनकि यसले आँखामा चोट पुर्याउन सक्छ।
● ESD संरक्षण: यो यन्त्र हो इलेक्ट्रोस्टेटिक-संवेदनशील। त्यसैले, कडा विरोधी स्थिर सुरक्षा उपायहरू हुनुपर्छ प्याकेजिङ, ढुवानी र प्रयोगको समयमा पालना गर्नुहोस्। साथै, सावधानीहरू पावर-सप्लाई सर्जेस रोक्नको लागि कदम चाल्नु पर्छ, त्यसो गर्न असफल हुन सक्छ यन्त्रको स्थायी क्षतिमा (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्नुहोस् र एन्टि-स्टेटिक नाडीको पट्टा लगाउनुहोस्)।
● फाइबर र उपकरण ह्यान्डलिंग: अप्टिकल फाइबर नाजुक छन्। फाइबर प्रयोग गरेर उपकरण तान्नुहोस्। सम्मिलित गर्दा वा यसको सकेटबाट उपकरण हटाउँदै, दबाब लागू नगर्नुहोस् वा तान्नुहोस् यन्त्र आवासको पछाडिको आस्तीन। जडानकर्ताहरूले सुसज्जित उपकरणहरूको लागि, यन्त्र र फाइबर कनेक्टर दुवै एकैसाथ उठाइएका छन् भनी सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा।
● पिन सोल्डरिंग आवश्यकताहरू: यदि पिनहरू सोल्डर गर्न आवश्यक छ, सोल्डरिंग तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष ध्यान दिनुहोस् निम्न: सोल्डरिंग प्रक्रियाको बखत, यन्त्र एक अशक्तमा हुनुपर्छ राज्य, र सोल्डरिंग फलाम राम्रोसँग ग्राउन्ड हुनुपर्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
