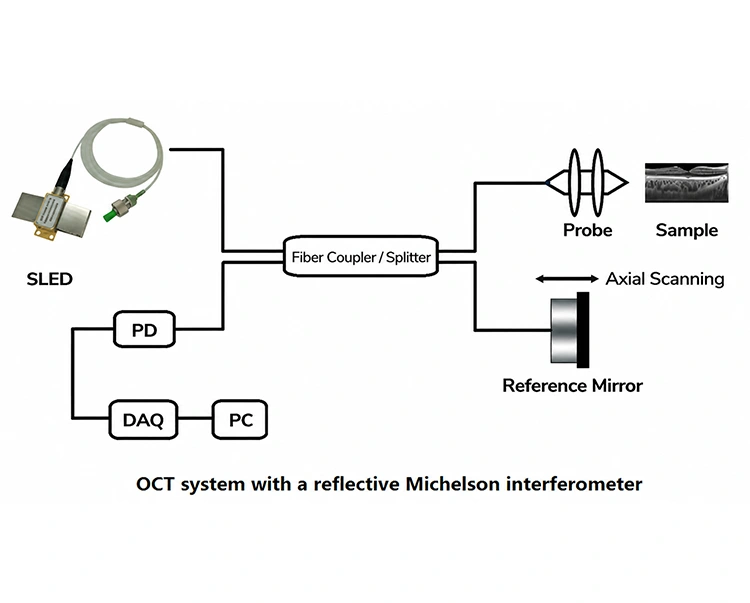

(१) ब्रोडब्यान्ड, कम-संगठन स्रोत (जस्तै SLED) द्वारा उत्सर्जित प्रकाशलाई बीम स्प्लिटर (वा फाइबर कपलर) द्वारा क्रमशः सन्दर्भ हात र नमूना हातमा प्रवेश गरी दुई बीमहरूमा विभाजित गरिन्छ।
(२) सन्दर्भ पाखुरामा रहेको प्रकाश ऐनाबाट प्रतिबिम्बित हुन्छ।
(३) नमूना पाखुरामा रहेको प्रकाशले अनुसन्धानको क्रममा टिस्यु वा सामग्रीलाई उज्यालो गरेपछि, विभिन्न गहिराइबाट ब्याकस्क्याटर गरिएको प्रकाश फर्कन्छ।
(४) दुई बीमहरू बिम स्प्लिटरमा पुन: संयोजित हुन्छन्; एक हस्तक्षेप संकेत मात्र उत्पन्न हुन्छ जब दुई हातहरू बीचको अप्टिकल पथ भिन्नता प्रकाश स्रोतको संगत लम्बाइ भित्र पर्दछ। यो छोटो संयोजन लम्बाइले प्रणालीको उच्च अक्षीय रिजोल्युसन सुनिश्चित गर्दछ।
(५) सन्दर्भ मिररको स्थिति स्क्यान गरेर वा हस्तक्षेप संकेतहरू प्राप्त गर्न फ्रिक्वेन्सी स्वीपिङ प्रयोग गरेर, प्रणालीले नमूना तहको दुई-आयामी वा त्रि-आयामी टोमोग्राफिक छविहरू तहद्वारा पुनर्निर्माण गर्न सक्छ।
|
कम्पोनेन्ट |
प्रकार्य विवरण |
|
SLED प्रकाश स्रोत |
उच्च अक्षीय रिजोलुसन प्राप्त गर्न OCT प्रणालीको लागि कोर प्रकाश स्रोतको रूपमा सेवा गर्दै, ब्रॉडब्यान्ड कम-सहयोग प्रकाश प्रदान गर्दछ; सामान्यतया ८००–१५५० एनएमको नजिकको इन्फ्रारेड ब्यान्डमा काम गर्छ। |
|
फाइबर कपलर / स्प्लिटर |
प्रकाश स्रोतलाई नमूना हात र सन्दर्भ हातमा विभाजन गर्दछ, र दुवै हातबाट इको संकेतहरूलाई डिटेक्टरमा जोड्दछ। |
|
अनुसन्धान |
नमूनाको सतह वा भित्री भागमा प्रकाश किरण फोकस गर्छ, र विभिन्न गहिराइबाट ब्याक-रिफ्लेक्ड / ब्याक-स्क्याटेड अप्टिकल संकेतहरू सङ्कलन गर्दछ। |
|
सन्दर्भ मिरर |
एक स्थिर सन्दर्भ अप्टिकल मार्ग प्रदान गर्दछ। यसले सटीक अक्षीय स्क्यानिङ मार्फत सन्दर्भ हातको अप्टिकल पथ लम्बाइ परिवर्तन गर्दछ, विभिन्न नमूना गहिराइबाट परावर्तित प्रकाशसँग मिल्दो हस्तक्षेप संकेत महसुस गर्छ, र गहिराइ-समाधान गरिएको स्क्यानिङ पूरा गर्दछ। |
|
PD |
नमूना हात र सन्दर्भ हातबाट हस्तक्षेप अप्टिकल संकेतहरू पत्ता लगाउँदछ। |
|
डाटा अधिग्रहण प्रणाली (DAQ) |
फोटोइलेक्ट्रिक सिग्नलहरूलाई कम्प्युटरद्वारा वास्तविक-समय प्रशोधन र भण्डारणको लागि डिजिटल सिग्नलहरूमा रूपान्तरण गर्दछ। |
|
पीसी |
फास्ट फोरियर ट्रान्सफर्म (FFT) जस्ता एल्गोरिदमहरू मार्फत अधिग्रहण हस्तक्षेप संकेतहरू प्रशोधन गर्दछ, र नमूनाको उच्च-रिजोल्युशन 2D वा 3D टोमोग्राफिक छविहरू पुन: निर्माण गर्दछ। |

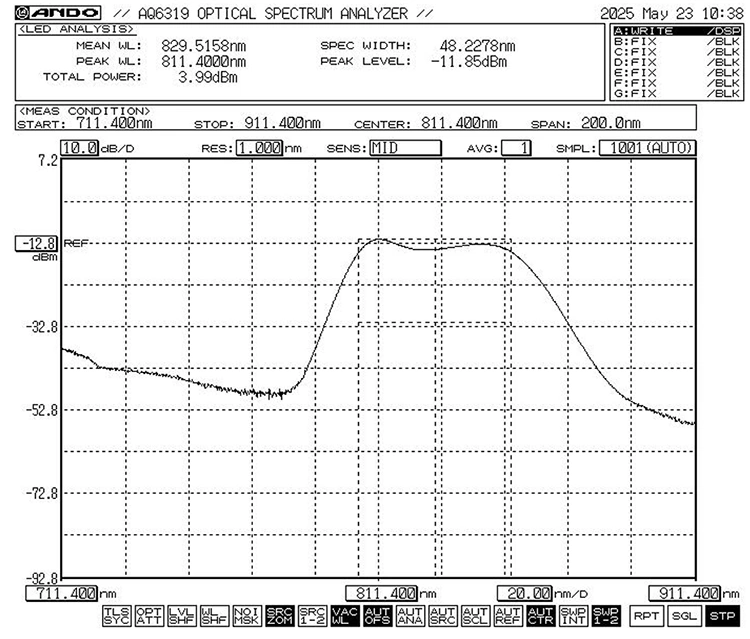

840nm 20mW SLED ब्रॉडब्यान्ड लाइट स्रोत

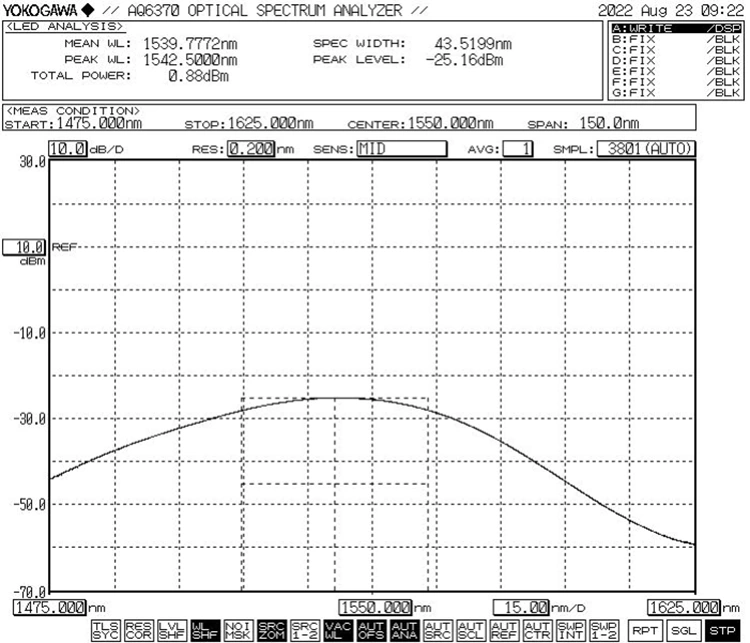

1060nm 1064nm SLD प्रकाश स्रोत
Q1: SLD ब्रोडब्यान्ड प्रकाश स्रोतको कुन तरंग लम्बाइ (nm मा) सामान्यतया OCT मा प्रयोग गरिन्छ?
A1: बायोमेडिकल इमेजिङ → 800–1060nm;
औद्योगिक निरीक्षण/फाइबर अप्टिक्स अनुप्रयोगहरू → 1300–1550nm।
Q2: के SLED ब्रॉडब्यान्ड लाइट स्रोतलाई आइसोलेटर चाहिन्छ?
A2: औद्योगिक अनुप्रयोगहरूको लागि, यो स्वतन्त्र रूपमा परावर्तित अप्टिकल शक्तिको परिमाणको मूल्याङ्कन गर्न आवश्यक छ; यदि आवश्यक छ भने, धेरै अलगावहरू आवश्यक हुन सक्छ।
Q3: के तपाईंले प्रदान गर्नुभएको SLD प्रकाश स्रोतहरू निर्मित ड्राइभर सर्किटसँग आउँछन्?
A3: हो, हामी लेजर चिप, ड्राइभर सर्किट, र (वैकल्पिक रूपमा) फाइबर कपलरलाई एकीकृत गर्ने मोड्युलर समाधानहरू प्रस्ताव गर्छौं। यसले ग्राहकलाई बाह्य ड्राइभर जडान गर्न आवश्यकता बिना प्रत्यक्ष प्रयोग वा थप प्रणाली एकीकरणको लागि अनुमति दिन्छ।
-
