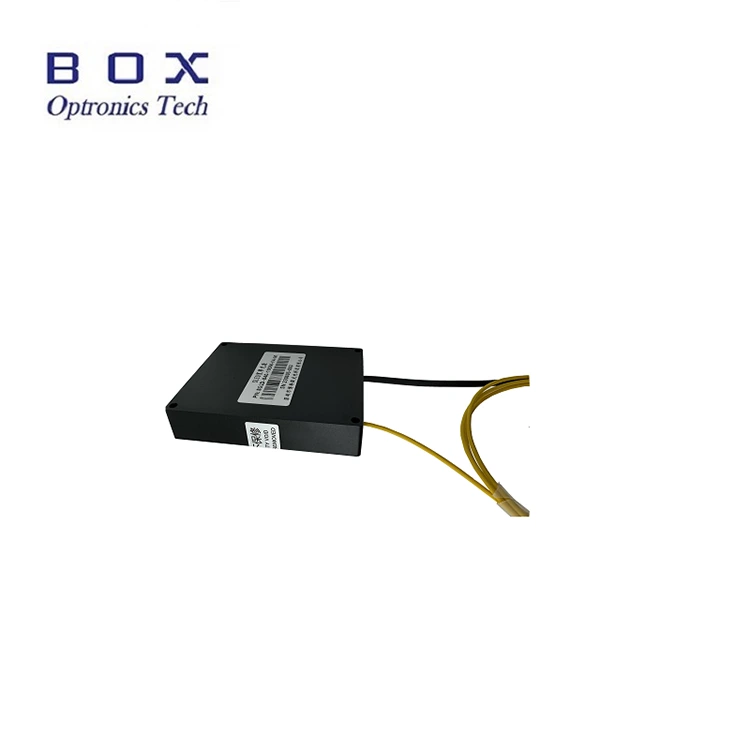

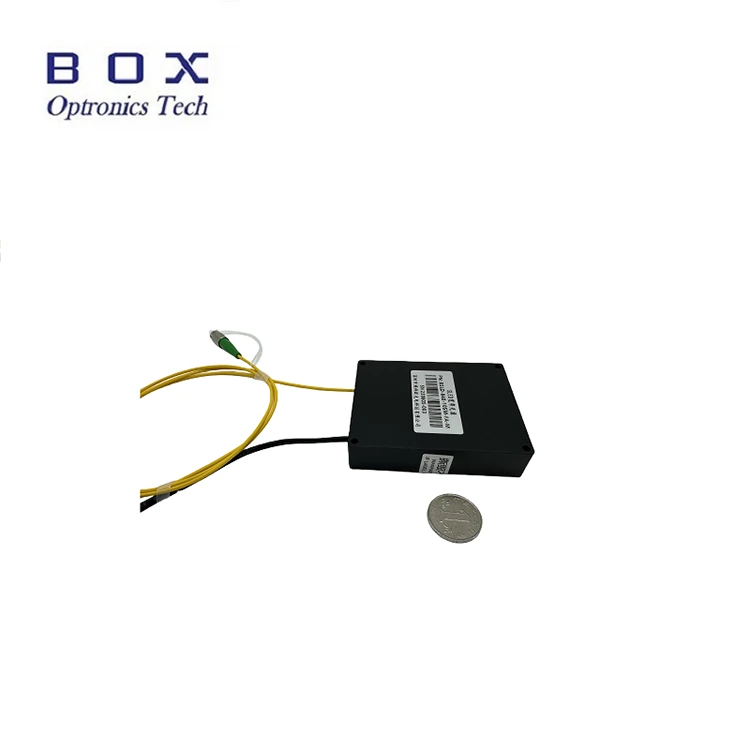

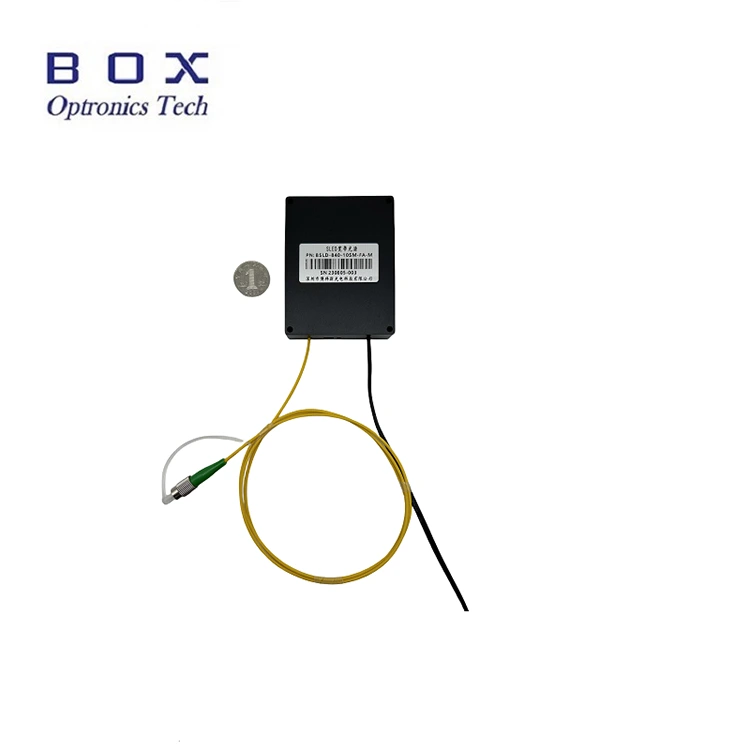

यो 840nm 20mW SLED ब्रॉडब्यान्ड प्रकाश स्रोत हो जसले सुपरलुमिनेसेन्ट डायोड टेक्नोलोजी अपनाउँछ, 20mW माथि आउटपुट पावर, -3dB ब्यान्डविथ 45nm भन्दा बढी, फ्ल्याट स्पेक्ट्रम, कम लहर र उत्कृष्ट दीर्घकालीन स्थिरता। यसले औद्योगिक र चिकित्सा एकीकरणको लागि सञ्चार इन्टरफेस र निगरानी सफ्टवेयरको साथ बेन्चटप र मोड्युलर कन्फिगरेसनहरूलाई समर्थन गर्दछ। औद्योगिक OCT, फाइबर सेन्सिङ, र मेडिकल इमेजिङका लागि उपयुक्त। कृपया मूल्याङ्कन गरिएको भोल्टेजको साथ प्रयोग गर्नुहोस्, तापमान र आर्द्रता नियन्त्रण गर्नुहोस्, राम्रो तातो अपव्यय सुनिश्चित गर्नुहोस्, आउटपुट ओभरलोड र प्रदूषणबाट बच्नुहोस्।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
840 |
±२० |
|
आउटपुट शक्ति |
mW |
न्यूनतम २० |
८४० एनएम |
|
-3dB ब्यान्डविथ |
nm |
न्यूनतम ४५ / प्रकार ४८ |
|
|
अल्पकालीन स्थिरता |
dB |
≤±०.०२/१५ मिनेट |
|
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 घण्टा |
|
|
अप्टिकल आइसोलेटर |
dB |
बिना |
मोड्युल |
|
पिगटेल फाइबर |
- |
CS780 |
एफसी/एपीसी |
|
सञ्चार इन्टरफेस |
- |
टच स्क्रिन/DB9 महिला (RS485) |
बेन्चटप |
|
- |
DB9 महिला (RS485) |
मोड्युल |
|
|
बिजुली आपूर्ति |
- |
AC 110~240V, <30W |
बेन्चटप |
|
- |
5VDC वा 12VDC, <15W |
मोड्युल |
|
|
आयामहरू |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
mm |
७०(W)×90(D)×18(H) |
मोड्युल |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
परिचालन आर्द्रता |
% |
०~७०% |
|
● कम वर्णक्रमीय लहर;
● 20mW उच्च उत्पादन शक्ति;
● सजिलो एकीकरणको लागि संचार निगरानीको साथ मोड्युल/बेन्चटप दोहोरो कन्फिगरेसनहरू;
● विभिन्न अप्टिकल प्रणालीहरू फिट गर्न SM/PM फाइबर अनुकूलनलाई समर्थन गर्दछ।
● औद्योगिक OCT;
● नेत्र सम्बन्धी OCT;
● फाइबर उपकरण क्यालिब्रेसन र निष्क्रिय घटक परीक्षण प्रणाली।

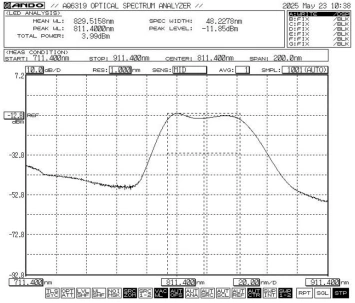

● विशिष्ट स्पेक्ट्रम: -3dB ब्यान्डविथ न्यूनतम.45 / Typ.48

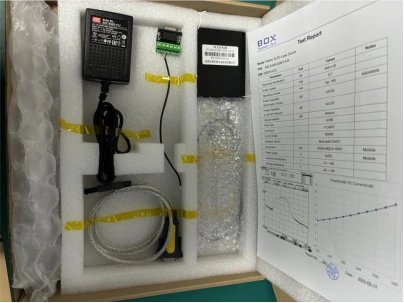

● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
SLED प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
हरियो पोर्ट केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पादन परीक्षण रिपोर्ट |
1 |
चरण १।अनप्याकिङ: एसेम्बली गर्नु अघि, SLED प्रकाश स्रोत मोड्युल, USB डाटा केबल, हरियो पोर्ट केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि सहित सबै सामानहरू पूरा छन् कि छैनन् जाँच गर्नुहोस्।
चरण २।बिजुली आपूर्ति: DC स्विचिंग पावर सप्लाई वा एक विनियमित बिजुली आपूर्तिमा जडान गरिएको छ जसले तिनीहरूको बिजुली आपूर्ति आवश्यकताहरू पूरा गर्दछ। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (स्थानीय भोल्टेज मापदण्ड अनुसार पावर एडाप्टर आपूर्ति।)
चरण ३।आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टर वा फ्ल्यान्जमा डस्ट क्याप खोल्नुहोस्, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा विभाजन गर्नुहोस् कि त्यहाँ कुनै प्रदूषण र क्षति नभएको पुष्टि गरेपछि परीक्षण गर्न सकिन्छ।
Setp4।होस्ट कम्प्युटरमा जडान गर्नुहोस्: 840nm 20mW SLED ब्रोडब्यान्ड प्रकाश स्रोत र कम्प्युटर जडान गर्न ग्रीन पोर्ट केबल र USB-RS485 DB9 डाटा केबल प्रयोग गर्नुहोस्; कम्प्युटरले पहिले USB-RS485 सिरियल पोर्ट डाटा केबल पहिचान गर्न समर्पित सिरियल पोर्ट ड्राइभर स्थापना गर्नुपर्छ, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान र सञ्चार गर्न सकिँदैन। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।
चरण ५।नियन्त्रण सफ्टवेयर: Box Optronics ले 840nm 20mW SLED ब्रॉडब्यान्ड लाइट स्रोतको LD वर्तमान र LD तापमान नियन्त्रण गर्न सिरियल आदेश वा PC सफ्टवेयर प्रदान गर्दछ। सही पोर्ट छान्नुहोस्, वर्तमान र तापमान सेट गर्नुहोस्, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, प्रारम्भिक अपरेशनमा ड्राइभ करन्टलाई बिस्तारै र्याम्प गर्नुहोस्। तुरुन्तै पूर्ण करेन्ट लागू नगर्नुहोस्।)
चरण 6।प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र फाइबर जडान विच्छेद गर्नुहोस्।
|
SLD स्रोत |
तरंगदैर्ध्य |
आउटपुट शक्ति |
-3dB ब्यान्डविथ |
फाइबर प्रकार |
कनेक्टर |
आयाम |
भोल्टेज |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-एक्स |
(X) |
|
SLD लेजर स्रोत |
840: 840nm |
20: 20mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: मोड्युल B: बेन्चटप |
पूर्वनिर्धारित: 5VDC H: 12VDC |

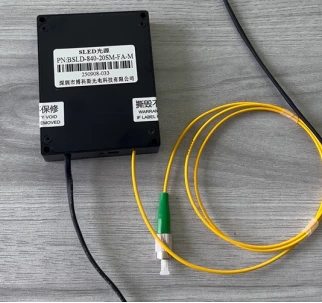

उदाहरण: BSLD-840-205SM-FA-M
(अर्डर जानकारी: 840nm 20mW SLED ब्रॉडब्यान्ड लाइट स्रोत, -3dB ब्यान्डविथ लगभग 50nnm, SM CS 780 फाइबर, मोड्युल प्याकेजको साथ)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● धुलो जम्मा हुने र अनुहारमा हुने क्षतिलाई रोक्नको लागि फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ नगर्नुहोस्।
● फाइबर कनेक्टरहरू लिन्ट-फ्री वाइपद्वारा सफा गर्नुहोस् र जडान अघि फाइबर एन्ड-फेस डिटेक्टरद्वारा निरीक्षण गर्नुहोस्। अन्त-अनुहार जलनबाट बच्न पावर बिना नै फाइबरहरू जडान/विच्छेद गर्नुहोस्। धुलो टोपी संग अप्रयुक्त कनेक्टर टोपी।
● उपकरणलाई सुख्खा, चिस्यान-रहित वातावरणमा भण्डार गर्नुहोस्।
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
