1. 840nm 10mW 35nm BW SLD डायोडको परिचय
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. प्याकिङ उदाहरण
6. आदेश जानकारी
7. डाटाशीट र परीक्षणपत्र
8. उद्धरण र भुक्तानी सर्तहरू
9. नेतृत्व समय
10. सञ्चालन नोटहरू
11. गुणस्तर आश्वासन र बिक्री पछि सेवा

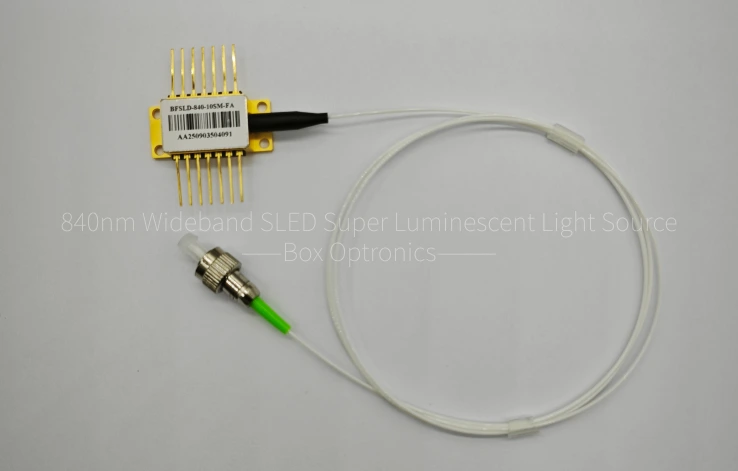

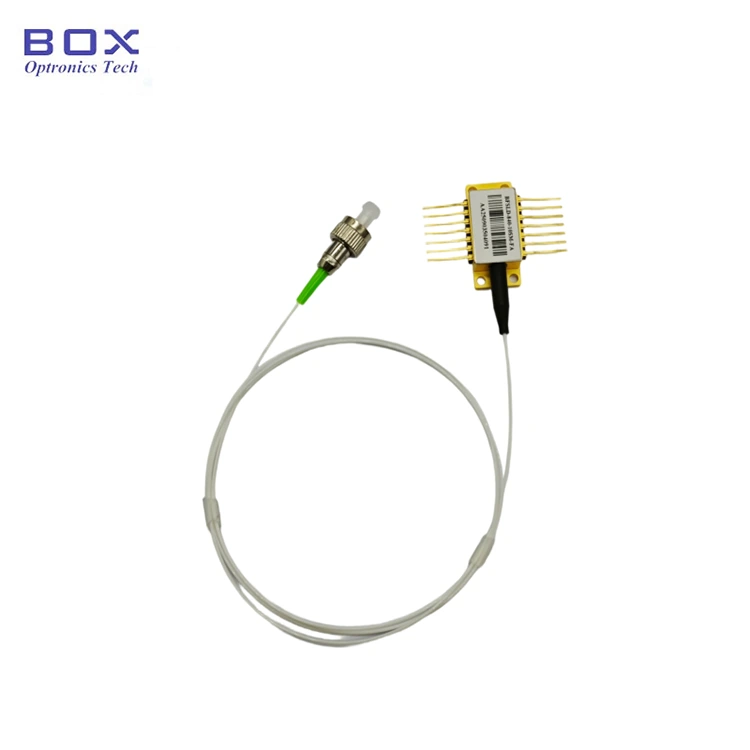

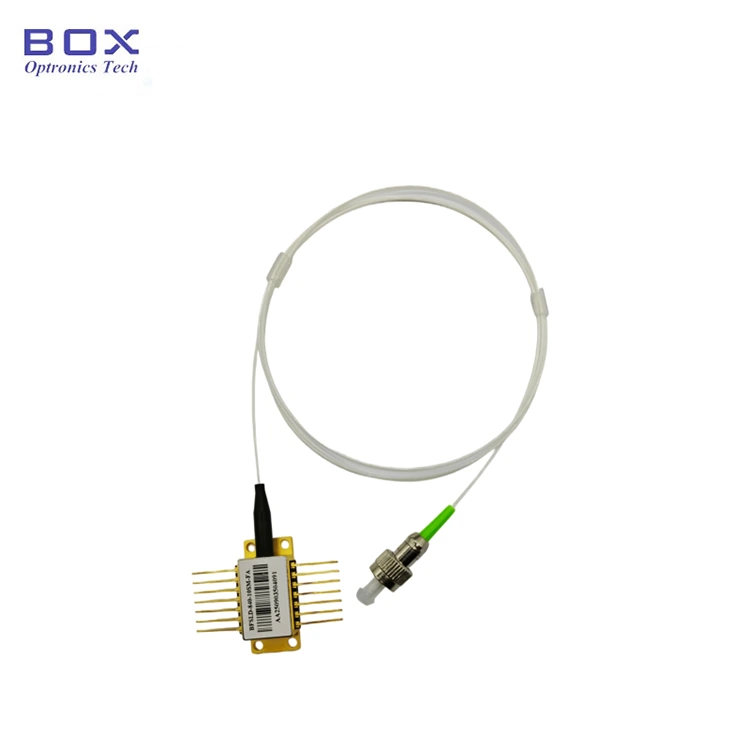

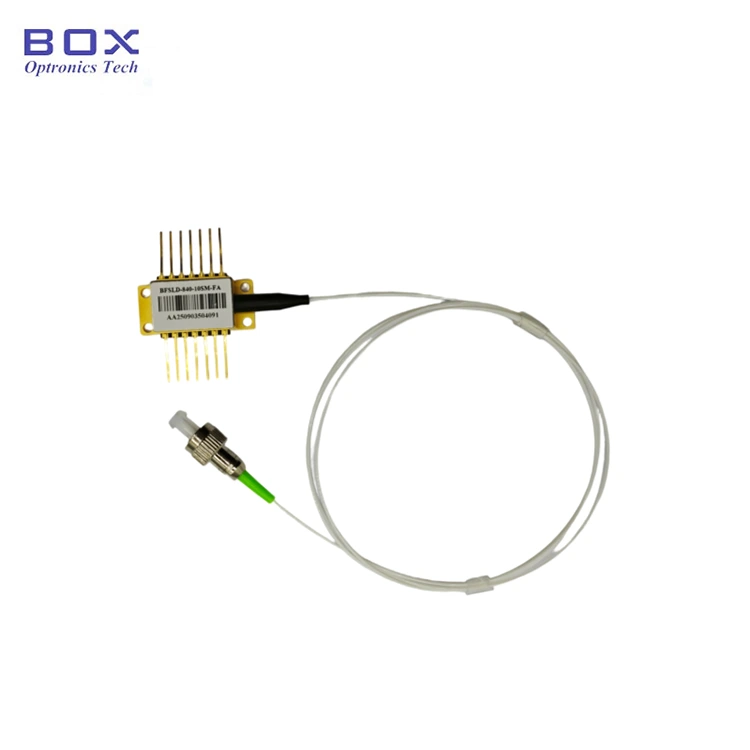

यो 14-पिन बटरफ्लाइ प्याकेजको साथ 840nm वाइडब्यान्ड SLED सुपर ल्युमिनेसेन्ट डायोड हो। यसले 10mW सम्मको आउटपुट पावर, 35nm 3dB ब्यान्डविथ भन्दा बढी, र स्थिर र चिल्लो स्पेक्ट्रमको लागि TEC र थर्मिस्टरलाई एकीकृत गर्दछ। अप्टिकल कोहेरेन्स टोमोग्राफी (OCT) को लागी उपयुक्त। यदि पिनलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङको तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन।
|
प्यारामिटर |
प्रतीक |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
नोटहरू |
|
सञ्चालन वर्तमान |
ITH |
- |
180 |
220 |
mA |
CW |
|
फाइबर मा शक्ति |
P |
10.0 |
- |
- |
mW |
CW, ITH = 180mA |
|
3dB ब्यान्डविथ |
Δλ |
30 |
35 |
- |
nm |
CW |
|
केन्द्र लम्बाइ |
λC |
820 |
840 |
860 |
nm |
CW |
|
स्पेक्ट्रम मोड्युलेसन |
- |
- |
0.1 |
0.2 |
dB |
- |
|
विलुप्त |
ER |
- |
16 |
- |
dB |
CW |
|
TEC वर्तमान |
IC |
- |
- |
2 |
A |
TC=-45~+70℃ |
|
TEC भोल्टेज |
VC |
- |
- |
3.5 |
V |
TC=-45~+70℃ |
|
थर्मिस्टर प्रतिरोध |
Rth |
9.5 |
10 |
10.5 |
KΩ |
TC = 25℃ |
|
थर्मिस्टर बी स्थिर |
B |
- |
3950 |
- |
K |
- |
● SM फाइबर वा PM फाइबर पिगटेल;
● 10mW सम्म उच्च उत्पादन शक्ति;
● TEC सँग 14-पिन BTF प्याकेज।
● फाइबर अप्टिक जाइरोस्कोप;
● प्रयोगशाला वाइडब्यान्ड प्रकाश स्रोत र अप्टिकल परीक्षण;
● अप्टिकल कोहेरेन्स टोमोग्राफी (OCT) र मेडिकल इमेजिङ उपकरण।

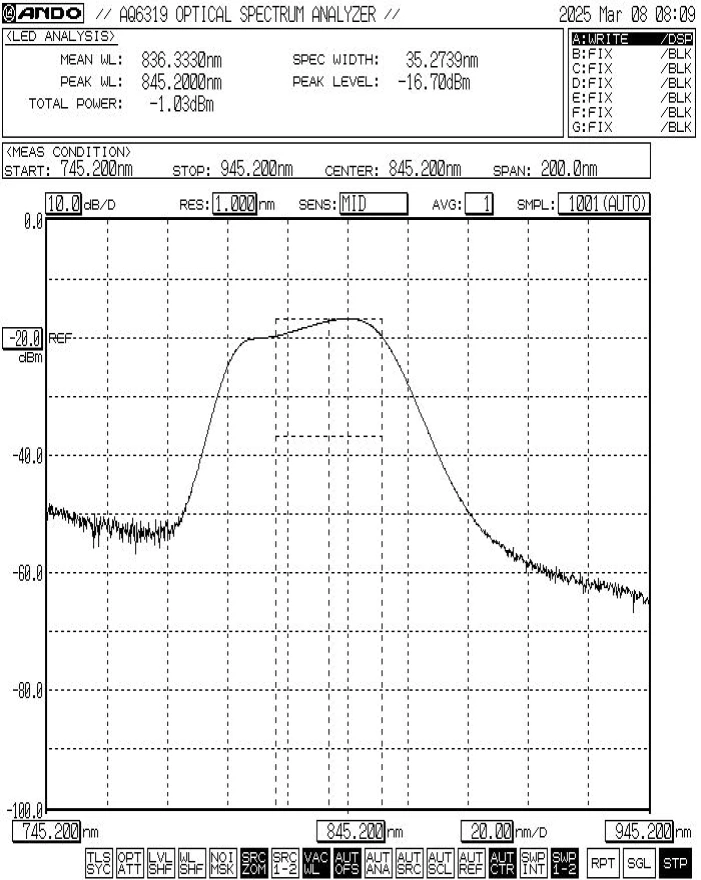

● विशिष्ट स्पेक्ट्रम: -3dB ब्यान्डविथ न्यूनतम 30nm / Typ.35nm

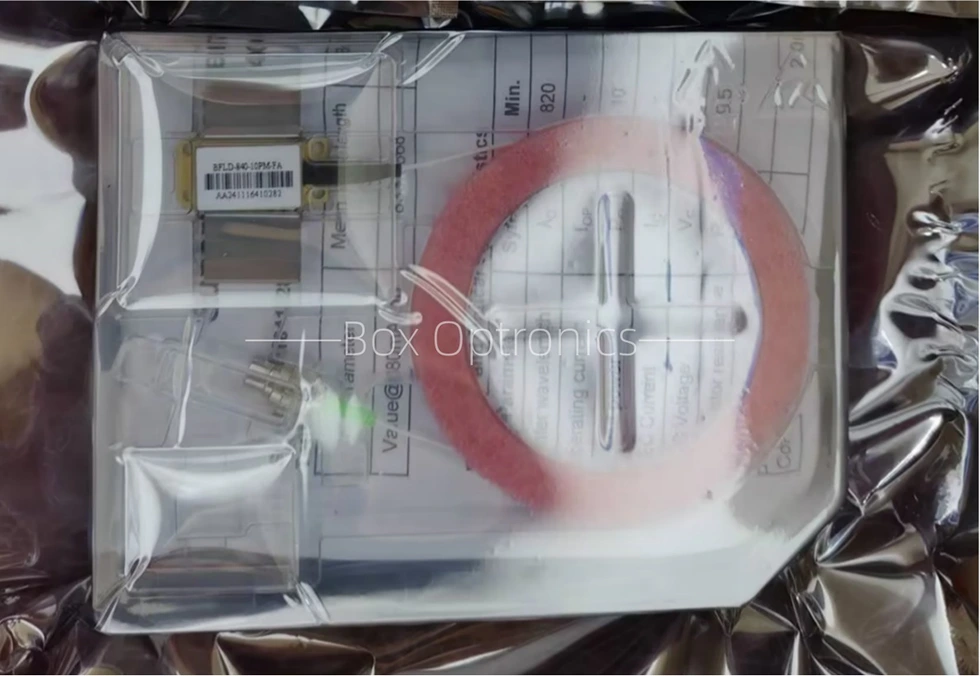

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
840nm 10mW 35nm BW SLD डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
-3dB ब्यान्डविथ |
फाइबर प्रकार |
कनेक्टर |
|
BFSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
|
SLDDiode |
840: 840nm |
५:५mW 10:10mW १५:१५mW 20:20mW |
३:३५ एनएम |
SM: एकल मोड PM: ध्रुवीकरण कायम राख्दै
|
FA: FC/APC SA: SC/APC अन्य |
उदाहरण: BFSLD-840-103SM-FA
(अर्डर जानकारी: 840nm 10mW 35nm BW SLD डायोड, बटरफ्लाइ प्याकेज, विशिष्ट -3dB ब्यान्डविथ 35nnm, SM फाइबर, FC/APC कनेक्टरको साथ)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; फाइबरको छेउमा सिधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; तसर्थ, प्याकेजिङ, यातायात, र प्रयोगको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरूको कडा पालना आवश्यक छ। थप रूपमा, बिजुली आपूर्ति सर्जहरू रोक्नको लागि सावधानीहरू अपनाउनु पर्छ, किनकि त्यसो गर्न असफल हुँदा यन्त्रमा स्थायी क्षति हुन सक्छ (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक नाडी पट्टा लगाउने)।
● पल्स करन्टले गर्दा हुने क्षतिलाई रोक्न उत्पादनको अपरेटिङ सर्किटको स्थिरता प्रमाणित गर्नुहोस्।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, यन्त्रको पछाडिको भागमा रहेको आस्तीनमा दबाब नदिनुहोस् वा तान्नुहोस्। जडानकर्ताहरूले सुसज्जित यन्त्रहरूका लागि, स्थापना वा हटाउने क्रममा यन्त्र र फाइबर कनेक्टर दुवै एकैसाथ उठाइएको सुनिश्चित गर्नुहोस्।
● यदि पिनलाई सोल्डरिङ आवश्यक छ भने, सोल्डरिङको तापक्रम २६० डिग्री सेल्सियसभन्दा बढी हुनु हुँदैन र सोल्डरिङ समय १० सेकेन्डभन्दा बढी हुनु हुँदैन। निम्नमा विशेष ध्यान दिइनुपर्छ: सोल्डरिङ प्रक्रियाको बखत, यन्त्र अशक्त अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग ग्राउन्ड हुनुपर्छ।
● यन्त्र प्रयोग गर्दा, डाटाशीटमा निर्दिष्ट अपरेटिङ भोल्टेज र हालको दायराहरूलाई कडाईका साथ पालना गर्नुहोस्। मुख्य प्यारामिटरहरू — Ith (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (केन्द्र तरंग लम्बाइ) सहित — ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा विशेष रूपमा सन्दर्भ गरिनुपर्छ। नोट: पूर्ण अधिकतम मूल्याङ्कनभन्दा बाहिरको सञ्चालनले यन्त्रमा स्थायी क्षति निम्त्याउन सक्छ।
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
