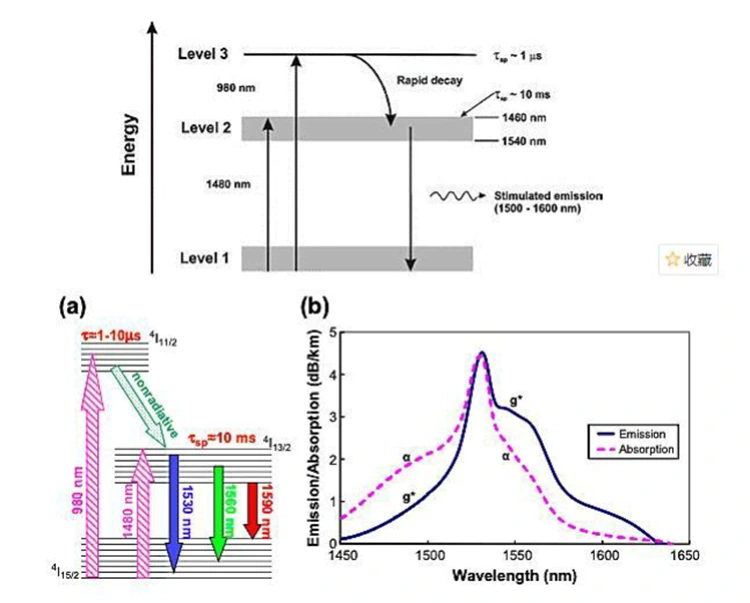

● उर्जालाई 980 nm वा 1480 nm पम्प स्रोतहरू प्रयोग गरेर एर्बियम-डोप गरिएको फाइबरमा इन्जेक्ट गरिन्छ, रमाईलो ग्राउन्ड-स्टेट एर्बियम आयनहरू (Er³⁺) उच्च ऊर्जा स्तरहरूमा; यी आयनहरू त्यसपछि द्रुत रूपमा मेटास्टेबल अवस्थामा आराम गर्छन्, जसले गर्दा जनसंख्या उल्टो प्राप्त हुन्छ।
● जब एक 1550 nm संकेत प्रकाश erbium-doped फाइबर मार्फत जान्छ, यसले एक उत्तेजित उत्सर्जन प्रक्रिया ट्रिगर गर्दछ; यसले मेटास्टेबल एर्बियम आयनहरू (Er³⁺) लाई ग्राउन्ड स्टेटमा फिर्ता ट्रान्जिसन गर्न, सिग्नल लाइटसँग मिल्दोजुल्दो सुसंगत फोटानहरू रिलिज गर्छ, जसले गर्दा सिग्नल पावरको घातीय प्रवर्धन (सानो-सिग्नल शासनमा) प्राप्त हुन्छ।
● एर्बियम-यटरबियम को-डोपेड फाइबरहरू प्रयोग गरेर मल्टिमोड पम्प संयोजन टेक्नोलोजीको साथ, संतृप्त आउटपुट पावरलाई उल्लेखनीय रूपमा बृद्धि गर्न सकिन्छ (धेरै वाटको पावर स्तरमा पुग्न), जसले अल्ट्रा-लामो-दूरी पनडुब्बी केबलहरू, उच्च-शक्ति CATV र उच्च-शक्ति CATV मिशन प्रणालीहरूको आवश्यकताहरू पूरा गर्दछ।
|

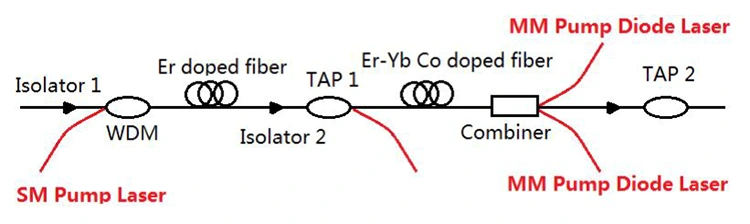

कम्पोनेन्ट |
विवरण |
|
अप्टिकल आइसोलेटर |
एक दिशामा अप्टिकल संकेतहरू सञ्चालन गर्दछ, प्रतिबिम्बित प्रकाशलाई आत्म-ओसिलेशन हुनबाट रोक्छ, र पम्प स्रोत र सिग्नल लिङ्क स्थिरतालाई सुरक्षित गर्दछ। |
|
WDM युग्मक |
कुशलतापूर्वक युगल एकल-मोड (SM) 980/1480 nm पम्प लाइट र 1550 nm सिग्नल लाइटलाई एर्बियम-डोपड फाइबरमा एक साथ ऊर्जा र संकेत प्रसारणको लागि। |
|
Er-doped फाइबर |
कोर गेन माध्यम जसले एर्बियम आयनहरूको ऊर्जा स्तर संक्रमणको माध्यमबाट अप्टिकल संकेतहरू विस्तार गर्दछ, आधारभूत लाभ र आवाज प्रदर्शन निर्धारण गर्दछ। |
|
ट्याप स्प्लिटर |
मुख्य लिङ्कलाई असर नगरी पावर निगरानीको लागि वास्तविक समयमा अप्टिकल सिग्नलको अंश ट्याप गर्दछ, प्रणाली स्थिति दृश्यलाई सक्षम पार्दै। |
|
Er-Yb को-डोपेड फाइबर |
पम्प अवशोषण दक्षता र संतृप्त आउटपुट पावर, उच्च-शक्ति र लामो-दूरी प्रवर्धन अनुप्रयोगहरूको लागि उपयुक्त सुधार गर्दछ। |
|
कम्बाइनर |
युगल बहु-मोड (MM) पम्प प्रकाश प्रि-एम्प्लीफाइड सिग्नल लाइटको साथ उच्च-शक्ति पम्प इन्जेक्सन महसुस गर्न र पोस्ट-स्टेज लाभ बढाउन; व्यापक रूपमा उच्च शक्ति EYDFA डिजाइन मा प्रयोग। |
|
पम्पलेजर स्रोत |
980 nm / 1480 nm मा उत्तेजना ऊर्जा प्रदान गर्दछ: • 980 nm पम्प: कम आवाज, उच्च दक्षता, मध्यम र छोटो दुरीका अनुप्रयोगहरूको लागि उपयुक्त • 1480 nm पम्प: उच्च संतृप्ति शक्ति, अल्ट्रा-लामो-हूल र पनडुब्बी केबल अनुप्रयोगहरूको लागि उपयुक्त • बहु-मोड पम्प: उच्च-शक्ति प्रवर्धन आवश्यकताहरूको लागि उपयुक्त |
980nm TEC-कूल्ड पम्प लेजर डायोड
980nm पम्प डायोड लेजर मोड्युल बिल्ट-इन ड्राइभ सर्किटहरूसँग
सी-ब्यान्ड एर्बियम-डोपेड फाइबर बूस्टर एम्पलीफायर
Q1: क्रमशः 980 nm पम्पिङ र 1480 nm पम्पिङका फाइदाहरू के हुन्?
A1: 980 nm पम्पिङको फाइदाहरू: उच्च पम्प रूपान्तरण दक्षता र कम शोर फिगर। यो कम-देखि मध्यम-शक्ति EDFAs को लागि मुख्यधाराको छनोट हो, महानगरीय क्षेत्र नेटवर्कहरू, पहुँच नेटवर्कहरू, र केही डेटा केन्द्र अन्तरसम्बन्ध परिदृश्यहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
1480 एनएम पम्पिङका फाइदाहरू: उच्च पम्प क्वान्टम दक्षता र उच्च एकल-उपकरण आउटपुट पावर, जसले संतृप्त आउटपुट पावरलाई उल्लेखनीय रूपमा सुधार गर्दछ। यो उच्च-शक्ति EDFAs को लागि कोर पम्पिङ समाधान हो, विशेष गरी अल्ट्रा-लामो-हौल ब्याकबोन नेटवर्कहरू, पनडुब्बी अप्टिकल केबलहरू, र उच्च-क्षमता लामो-दूरी प्रसारण परिदृश्यहरूको लागि उपयुक्त।
Q2: एकल-मोड र बहु-मोड EDFA बीच के भिन्नता छ?
A2: उद्योगका सबै मुख्यधारा EDFA हरू एकल-मोड EDFAs हुन्; त्यहाँ कुनै व्यावसायिक रूपमा व्यवहार्य बहु-मोड EDFA उत्पादनहरू छैनन्। एकल-मोड EDFAs विशेष रूपमा एकल-मोड फाइबर प्रणालीहरूको लागि डिजाइन गरिएको हो, एकल-मोड फाइबरको कम-हानि विशेषताहरूसँग मेल खान्छ। तिनीहरू मुख्यतया लामो दूरीको अप्टिकल प्रसारणको लागि प्रयोग गरिन्छ र दूरसंचार र लामो दूरीको डाटा केन्द्र प्रसारणमा मुख्य घटकको रूपमा सेवा गर्दछ। बहु-मोड फाइबर केवल 100 मिटरको छोटो दूरीको प्रसारणको लागि उपयुक्त छ, उच्च प्रसारण क्षति र मल्टिपाथ फैलावटको साथ। छोटो दूरीको परिदृश्यहरूमा क्षतिपूर्ति प्राप्त गर्नको लागि, EDFAs को सट्टा सानो अर्धचालक अप्टिकल एम्पलीफायरहरू (SOAs) लाई प्राथमिकता दिइन्छ।
Q3: के तरंगदैर्ध्य दायराले EDFA प्रदर्शनलाई असर गर्छ?
A3: हो, तरंगदैर्ध्यले EDFA प्रदर्शनलाई असर गर्छ। EDFAs मुख्यतया लगभग 1550 nm मा केन्द्रित C-ब्यान्ड र L-ब्यान्डमा काम गर्दछ। डिजाइन गरिएको दायरा भित्र, तिनीहरू समतल लाभ र कम शोर प्रदान गर्छन्; दायराभन्दा बाहिर, लाभ घट्छ र शोर बढ्छ। EDFA कार्यसम्पादन सुनिश्चित गर्न, कृपया एम्पलीफायरको तरंग लम्बाइ दायरा प्रणाली आवश्यकताहरूसँग मेल खान्छ भनेर सुनिश्चित गर्नुहोस्।
-
