1. 1550nm 1W फाइबर कपल्ड लेजरको परिचय
2. उत्पादन निर्दिष्टीकरण
3. सुविधाहरू
4. अनुप्रयोगहरू
5. उत्पादन विवरणहरू
6. आदेश जानकारी
7. डाटाशीट र परीक्षणपत्र
8. उद्धरण र भुक्तानी सर्तहरू
9. सञ्चालन गाइड
10. सञ्चालन नोट र मर्मतसम्भार
11. गुणस्तर आश्वासन र बिक्री पछि सेवा

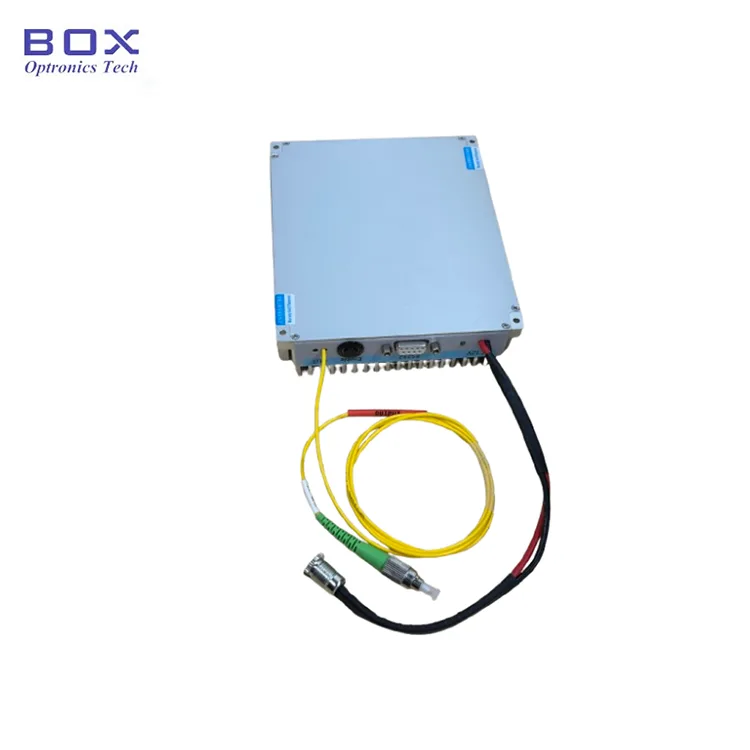

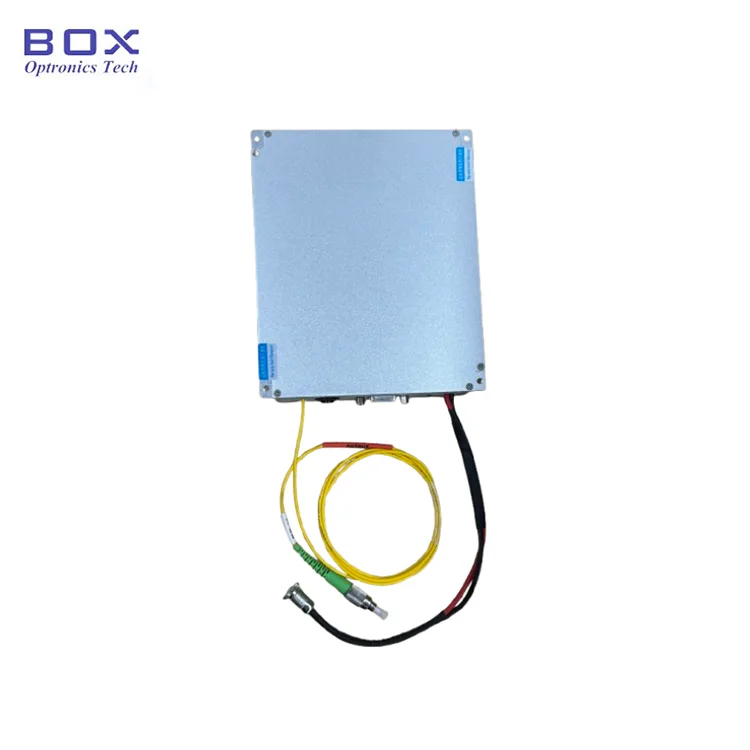

1550nm 1W फाइबर कपल्ड लेजरले एकल-तरंग लम्बाइ, उच्च-शक्ति लेजर आउटपुट प्राप्त गर्न उच्च-शक्ति लाभ अप्टिकल मोड्युलको साथ संयुक्त DFB बीज लेजर प्रयोग गर्दछ। यसले उच्च तरंगदैर्ध्य सटीकता र उच्च साइड-मोड दमन अनुपात सुविधा दिन्छ। विकल्पहरूमा एकल-मोड वा ध्रुवीकरण-बनाउने फाइबर समावेश छ; एकाइले समायोज्य वर्तमान, पावर-अपमा तत्काल प्रकाश उत्सर्जन, र प्रयोगकर्ता-अनुकूल सञ्चालनको साथ उच्च उत्पादन शक्ति प्रदान गर्दछ, यसलाई अनुसन्धानकर्ताहरूले प्रयोगशाला प्रयोगको लागि आदर्श बनाउँछ।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|||||
|
तरंगदैर्ध्य दायरा |
nm |
1550 |
|
|||||
|
तरंगदैर्ध्य शुद्धता |
nm |
± ०.५ |
|
|||||
|
स्पेक्ट्रल लाइनविड्थ |
nm |
≤०.१ |
|
|||||
|
साइड मोड सप्रेसन अनुपात (SMSR) |
dB |
≥५० |
|
|||||
|
सञ्चालन मोड |
- |
CW |
|
|||||
|
आउटपुट शक्ति |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
पावर नियमन दायरा |
- |
10% ~ 100% |
|
|||||
|
अप्टिकल पावर अस्थिरता |
dB |
≤±०.०२ (१५ मिनेट); ≤±०.०५ (८ घण्टा) |
≤±0.5%; ≤±1.2% |
|||||
|
ध्रुवीकरण अवस्था |
- |
अनियमित |
रैखिक ध्रुवीकरण |
|
||||
|
ध्रुवीकरण विलुप्त अनुपात (PER) |
dB |
- |
≥२३ |
|
||||
|
पिगटेल फाइबर र कनेक्टर प्रकार |
- |
SMF-28 |
PM1550 |
एफसी/एपीसी |
||||
|
संचार इन्टरफेस |
- |
टच स्क्रिन/DB9 महिला (RS232) |
बेन्चटप |
|||||
|
DB9 महिला (RS232) |
मोड्युल |
|||||||
|
बिजुली आपूर्ति |
- |
AC 100~240V, <150W |
बेन्चटप |
|||||
|
DC 12V, <60W |
मोड्युल |
|||||||
|
आयामहरू |
mm |
30~33dBm: 255(W)×322(D)×115(H) |
B2 |
|||||
|
37~43dBm: 376(W)×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21.5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)×125(D)×31.5(H) |
M31 |
|||||||
|
37~40dBm: 139(W)×235(D)×70(H) |
M70 |
|||||||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|||||
|
परिचालन आर्द्रता |
- |
०~७०% |
|
|||||
● DFB बीज + उच्च-शक्ति लाभ चरण वास्तुकला सन्तुलन रेखाविथ र शक्ति;
● लामो-अवधि निरन्तर सञ्चालनको लागि असाधारण शक्ति स्थिरता;
● लचिलो प्रणाली एकीकरणको लागि SM र PM फाइबर विकल्पहरू;
● प्रयोगशाला र OEM एकीकरणको लागि बेन्चटप र मोड्युल प्याकेजहरू;
● १०%–१००% निरन्तर पावर समायोजन।
● सुसंगत अप्टिकल संचार परीक्षण र अनुसन्धान;
● ननलाइनर अप्टिक्स र सुपरकन्टिन्युम जेनरेशन;
● LiDAR ट्रान्समिटर प्रकाश स्रोत;
● फाइबर एम्पलीफायर पम्पिङ र लाभ विशेषता।

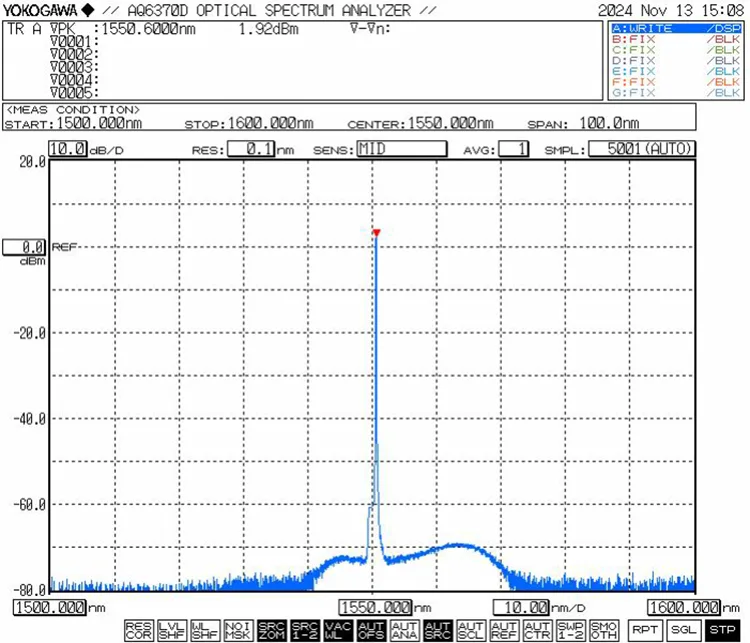

● विशिष्ट विशेषता वक्र: λ= 1550 nm, रेखा चौडाइ ≤3MHz, Pavg= 20W

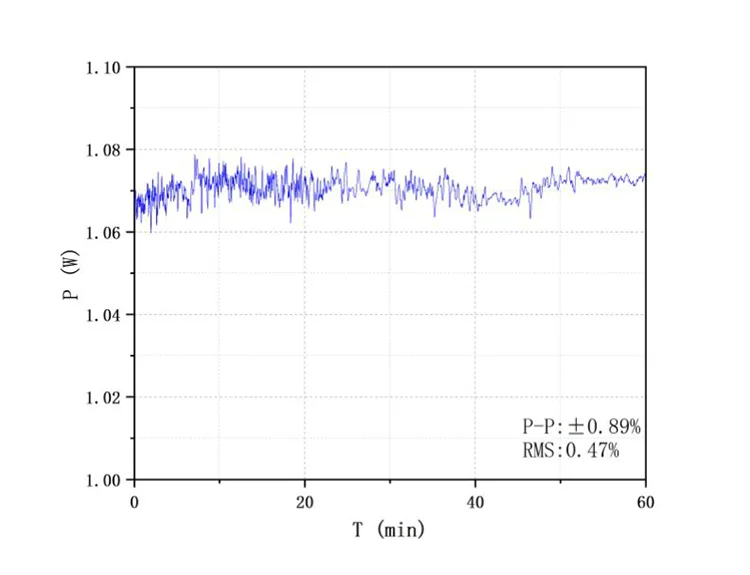

● लेजर पावर र पावर स्थिरता (पावर स्थिरता परीक्षण@1W)

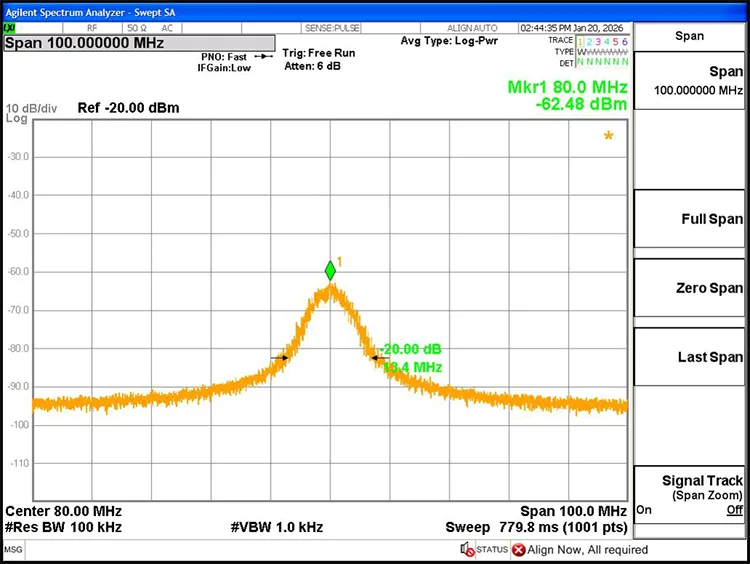

● लेजर लाइनविड्थ@3dB: 0.67MHz
|
फाइबर लेजर |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
आयाम |
|
HFL |
-XXXX |
-XX |
XX |
-एक्स |
|
|
१५५०:१५५० एनएम १५३५~१५६५nm |
३०:३०dBm ३३:३३dBm ३७:३७dBm 40: 40dBm ४१:४१dBm ४३: ४३dBm |
SM: SMF-28e PM: PM1550 |
M21: मोड्युल M31: मोड्युल M70: मोड्युल B: बेन्चटप |
उदाहरण: HFL-1550-30-PM-M31
(अर्डर जानकारी: 1550nm 1W फाइबर कपल्ड लेजर, 1W (30dBm) आउटपुट पावर, PM1550fiber, मोड्युल प्याकेज)।
● उद्धरण सर्तहरू
(1) EXW
(2) DAP
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
चरण १। अनप्याकिंग: विधानसभा अघि, जाँच गर्नुहोस् कि सबै सामानहरू पूरा भए।
● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
4 |
उत्पादन परीक्षण रिपोर्ट |
1 |
चरण २। बिजुली आपूर्ति: पावर पोर्टले मानक DC5.5 × 2.1mm इन्टरफेस प्रयोग गर्दछ। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। स्विच बिजुली आपूर्तिमा जडान गर्न U-आकारको कनेक्टर पावर केबल खरिदको समयमा अनुरोधमा उपलब्ध छ।
चरण ३। आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टरबाट धुलो टोपी हटाउनुहोस्, दूषित वा क्षतिको लागि अन्तिम अनुहार निरीक्षण गर्नुहोस्, र अन्य फाइबर उपकरणहरू वा परीक्षण उपकरणहरूमा जडान गर्नु अघि सरसफाइ सुनिश्चित गर्नुहोस्। उच्च-शक्ति मोडेलहरूको लागि, फ्युजन स्प्लिसिङ सिफारिस गरिन्छ।
Setp4। होस्ट कम्प्युटरमा जडान गर्नुहोस्: कम्प्युटरमा मोड्युल जडान गर्न समावेश गरिएको USB-RS232 सिरियल डेटा केबल प्रयोग गर्नुहोस्। संचार सक्षम गर्न समर्पित सिरियल ड्राइभर (बक्स ओप्ट्रोनिक्स द्वारा प्रदान गरिएको) स्थापना गर्नुहोस्। ड्राइभर बिना, होस्ट सफ्टवेयरले मोड्युलमा जडान गर्न सक्दैन।

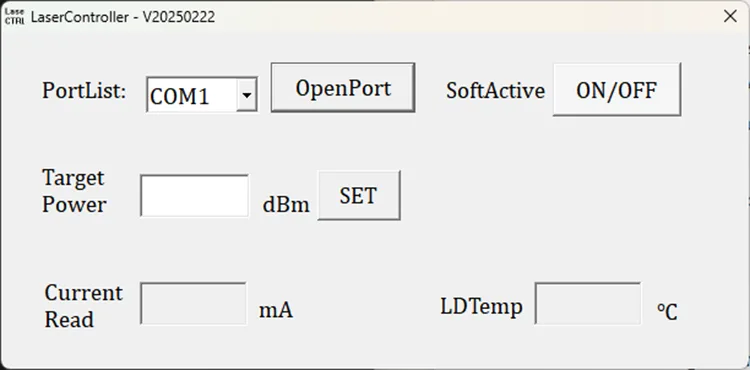

चरण ५। नियन्त्रण सफ्टवेयर: होस्ट सफ्टवेयरले "SoftActive" बटन मार्फत आउटपुट पावर समायोजन र लेजर आउटपुट नियन्त्रण गर्न अनुमति दिन्छ (तलको इन्टरफेस रेखाचित्र हेर्नुहोस्)। सफ्टवेयर सेट पम्प वर्तमान, आउटपुट शक्ति, र तापमान निगरानी स्थिति देखाउँछ
चरण 6। प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र फाइबर जडान विच्छेद गर्नुहोस्।
● धुलो जम्मा हुने र अनुहारमा हुने क्षतिलाई रोक्नको लागि फाइबर कनेक्टरहरू बारम्बार प्लग/अनप्लग नगर्नुहोस्।

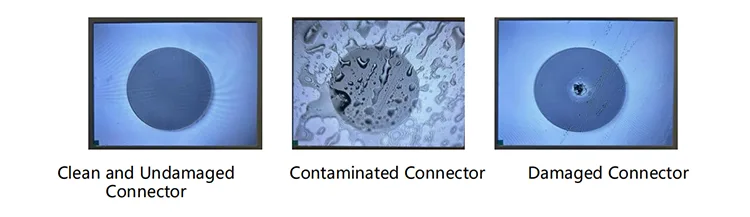

● फाइबर कनेक्टरहरू लिन्ट-फ्री वाइपद्वारा सफा गर्नुहोस् र जडान गर्नुअघि फाइबर एन्ड-फेस डिटेक्टरद्वारा निरीक्षण गर्नुहोस्। अन्त-अनुहार जलनबाट बच्नको लागि सधैं शक्ति बिना फाइबर जडान/विच्छेद गर्नुहोस्। धुलो टोपी संग अप्रयुक्त कनेक्टर टोपी।
● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; सुक्खा ठाउँमा भण्डार गर्नुहोस्।

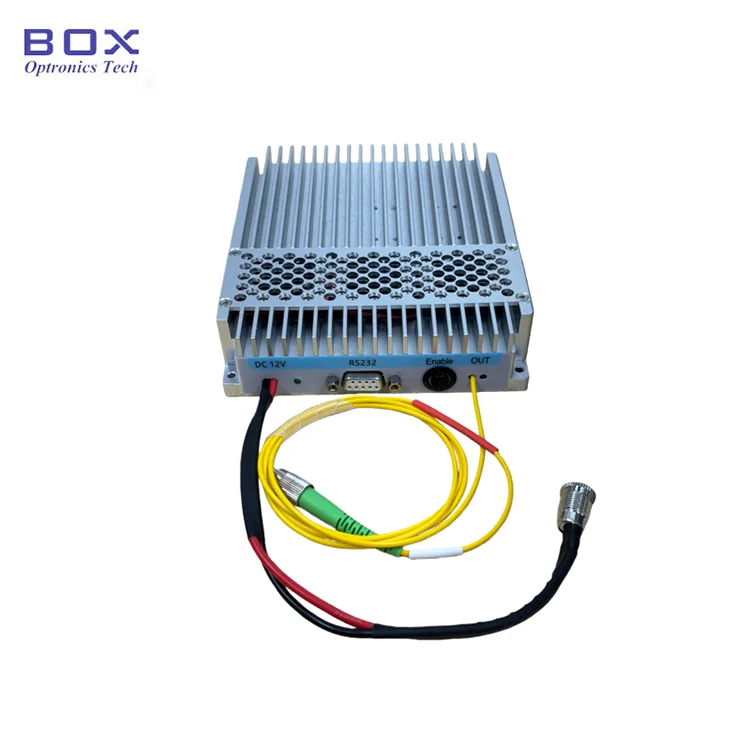

● लामो समयसम्म प्रयोग गर्दा, यसलाई तातो सिङ्कमा राख्नुहोस्।
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
