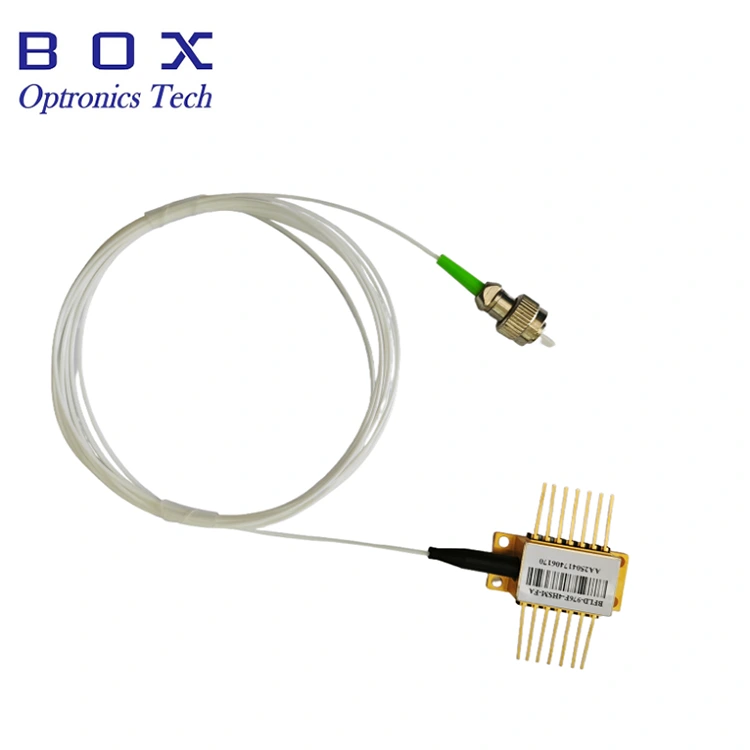

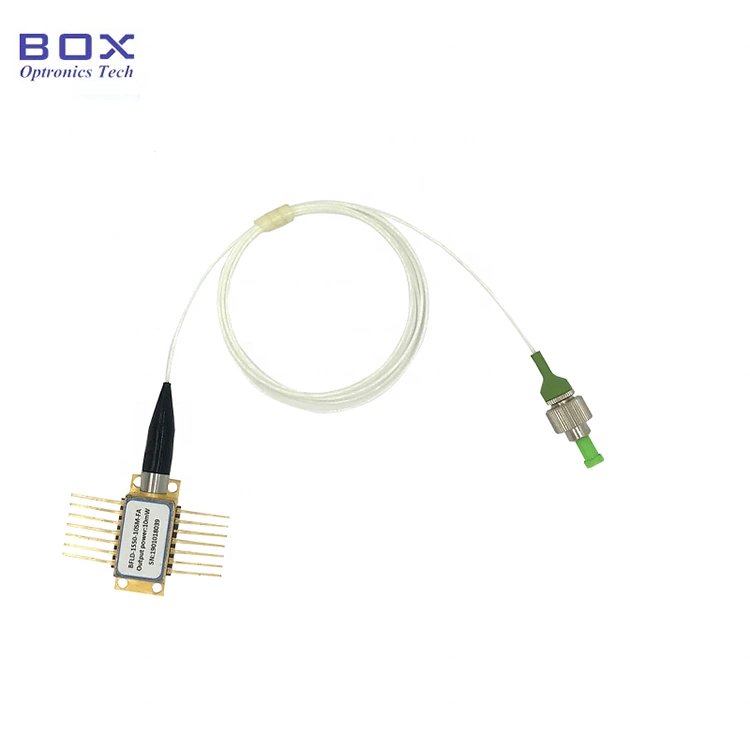

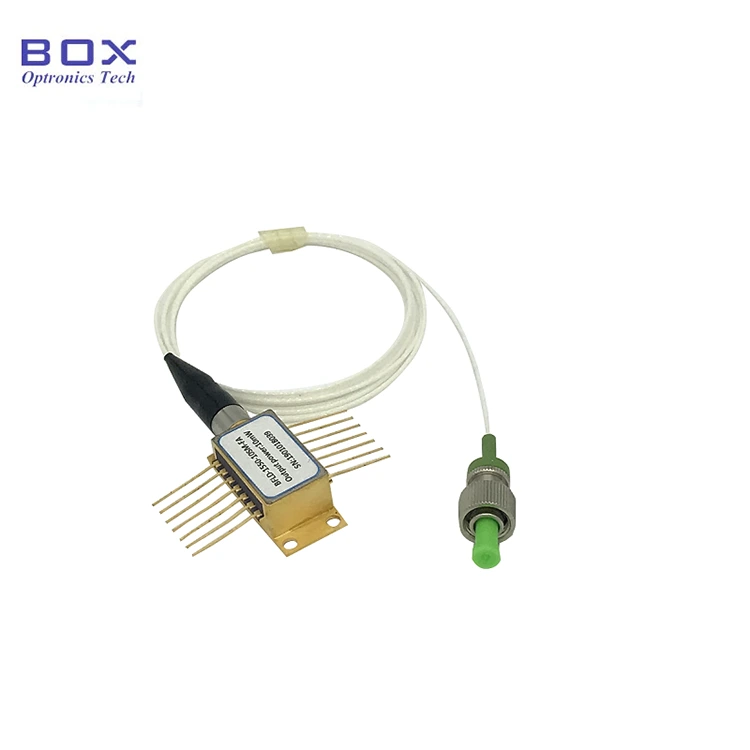

यो 1060nm 5mW SLED लेजर डायोड 14-पिन बटरफ्लाइ प्याकेजको साथ हो। यसले 5mW आउटपुट पावर, 15nm 3dB ब्यान्डविथ भन्दा बढी, र स्थिर र चिल्लो स्पेक्ट्रमको लागि TEC र थर्मिस्टरलाई एकीकृत गर्दछ। अप्टिकल कोहेरेन्स टोमोग्राफी (OCT) को लागी उपयुक्त। यदि पिनलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङको तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
केन्द्र तरंगदैर्ध्य |
λc |
TL=15～35℃ CW |
1050 |
1060 |
1070 |
nm |
|
अप्टिकल आउटपुट पावर |
PO |
TL=25℃ |
- |
5 |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
TL=25℃ |
- |
50 |
70 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
सञ्चालन वर्तमान |
Iop |
- |
- |
200 |
250 |
mA |
|
-3dB स्पेक्ट्रल चौडाइ |
Δλ |
- |
15 |
20 |
- |
nm |
|
लहर गुणांक |
m |
- |
- |
- |
0.2 |
dB |
|
MPD रिभर्स भोल्टेज |
VMPD |
- |
- |
- |
5 |
V |
|
MPD उत्तरदायित्व |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
थर्मिस्टर बीटा मान |
β |
- |
3500 |
3930 |
4100 |
K |
|
थर्मिस्टर वर्तमान |
ITHER |
- |
- |
- |
0.2 |
mA |
|
परिवर्तनशील तापक्रम। परीक्षण परिवर्तन दर |
ΔPT/POP |
TC: -20~60℃ |
- |
१५% |
- |
- |
|
कोठाको तापक्रम। शक्ति परिवर्तन दर |
ΔPt/POP |
TLD=25℃, t=30min |
- |
५% |
- |
- |
● SM Hi1060 वा PM980 पिगटेल;
● आउटपुट पावर 5mW सम्म;
● TEC र Monitor PD सँग 14-पिन BTF प्याकेज।
● फाइबर अप्टिक जाइरोस्कोप;
● फाइबर अप्टिक सेन्सिङ प्रणाली;
● अप्टिकल उपकरण प्रणाली।

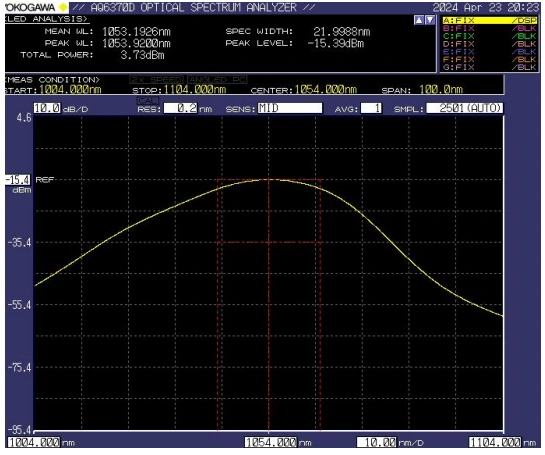

● विशिष्ट स्पेक्ट्रम: -3dB ब्यान्डविथ न्यूनतम.15nm / Typ.20nm

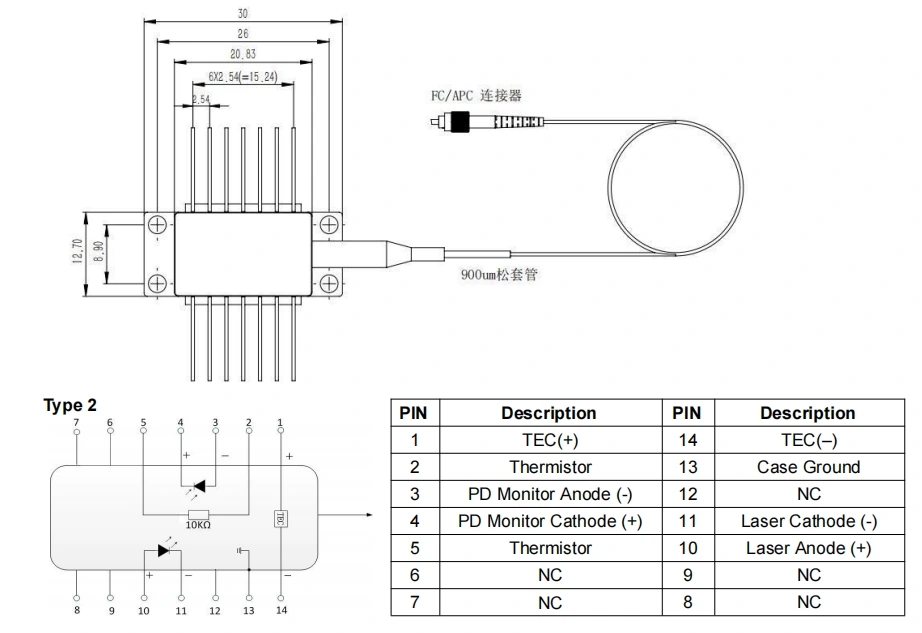

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1060nm 5mW SLED लेजर डायोड

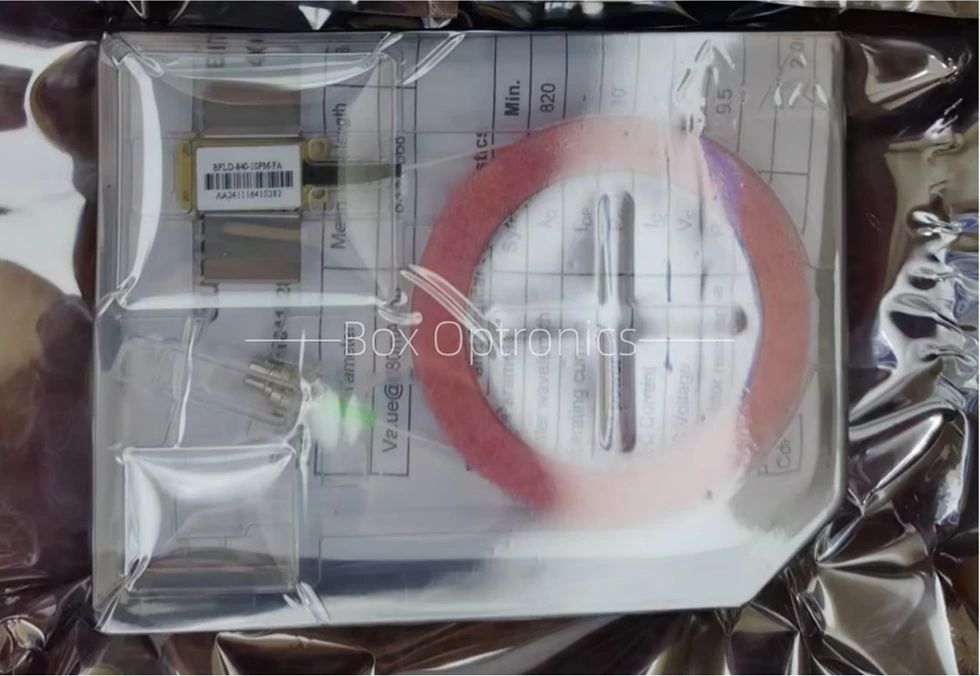

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
1060nm 5mW SLED लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (बाह्य ड्राइभर वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDDiode |
1060:1060nm |
५:५mW १५:१५mW |
SM: Hi1060 PM: PM980
|
FA: FC/APC SA: SC/APC अन्य |
NULL: 14PIN प्रकार 2 अनुकूलित (10PIN) |
उदाहरण: BFSLD-1060-5SM-FA
(अर्डर जानकारी: 1060nm 5mW SLED लेजर डायोड, बटरफ्लाइ प्याकेज, SM Hi1060 फाइबर, FC/APC कनेक्टर सहित)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; फाइबरको छेउमा सिधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; तसर्थ, प्याकेजिङ, यातायात, र प्रयोगको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरूको कडा पालना आवश्यक छ। थप रूपमा, बिजुली आपूर्ति सर्जहरू रोक्नको लागि सावधानीहरू अपनाउनु पर्छ, किनकि त्यसो गर्न असफल हुँदा यन्त्रमा स्थायी क्षति हुन सक्छ (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक नाडी पट्टा लगाउने)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, यन्त्रको पछाडिको भागमा रहेको आस्तीनमा दबाब नदिनुहोस् वा तान्नुहोस्। जडानकर्ताहरूले सुसज्जित यन्त्रहरूका लागि, स्थापना वा हटाउने क्रममा यन्त्र र फाइबर कनेक्टर दुवै एकैसाथ उठाइएको सुनिश्चित गर्नुहोस्।
● यदि पिनलाई सोल्डरिङ आवश्यक छ भने, सोल्डरिङको तापक्रम २६० डिग्री सेल्सियसभन्दा बढी हुनु हुँदैन र सोल्डरिङ समय १० सेकेन्डभन्दा बढी हुनु हुँदैन। निम्नमा विशेष ध्यान दिइनुपर्छ: सोल्डरिङ प्रक्रियाको बखत, यन्त्र अशक्त अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग ग्राउन्ड हुनुपर्छ।
● पावर-अप प्रक्रियाको बखत, सिधै उच्च प्रवाह कहिल्यै नदिनुहोस्, किनकि यसले चिपलाई नोक्सान पुर्याउँछ। यसको सट्टा, चिपको थ्रेसहोल्डको नजिक हालको स्तरमा यन्त्रलाई पावर अप गर्नुहोस्, र इच्छित स्तरमा नपुगेसम्म बिस्तारै सानो वृद्धिमा वर्तमान बढाउनुहोस्।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग र ओभरलोड रोक्नको लागि वृद्धिशील पावर-अप चरणहरूको साथ अगाडि बढ्नुहोस्।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
