1. 840nm 10mW 40nm SLD ब्रोडब्यान्ड लाइट स्रोतको परिचय
2. प्राविधिक विशिष्टताहरू
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरणहरू
6. सुरक्षित सञ्चालन गाइड
7. आदेश जानकारी
8. डाटाशीट र टेस्टसिट
9. उद्धरण र भुक्तानी सर्तहरू
10. नेतृत्व समय
11. सञ्चालन नोटहरू र मर्मतसम्भार
12. गुणस्तर आश्वासन र बिक्री पछि सेवा

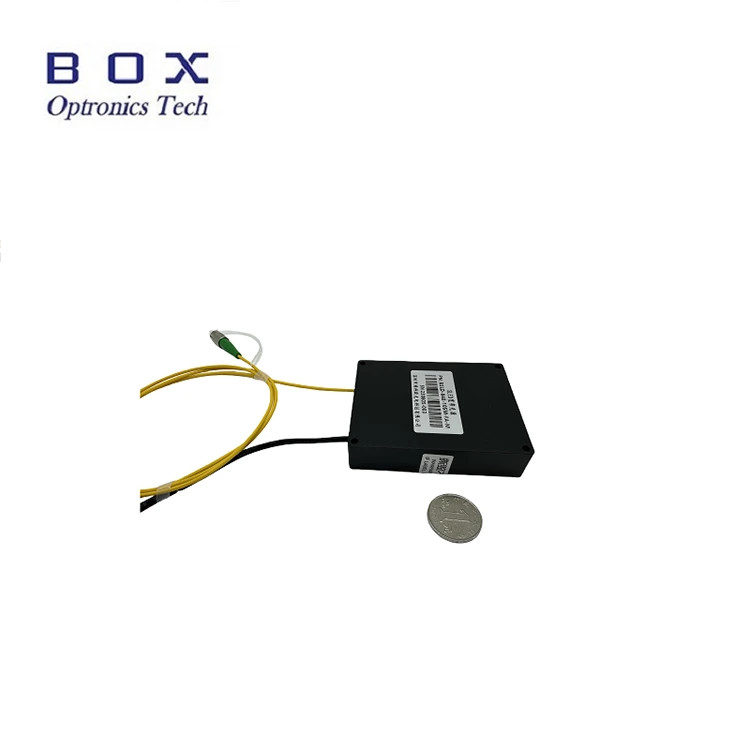

यो 840nm 10mW 40nm SLD ब्रॉडब्यान्ड लाइट सोर्स हो जसले सुपरलुमिनेसेन्ट डायोड टेक्नोलोजी अपनाउने, 10mW भन्दा बढी आउटपुट पावर, -3dB ब्यान्डविथ 40nm भन्दा बढी, फ्ल्याट स्पेक्ट्रम, कम रिपल, र उत्कृष्ट दीर्घकालीन स्थिरता सहित।
यसले RS-485 संचार इन्टरफेस र प्रणाली एकीकरणको लागि निगरानी सफ्टवेयरको साथ टचस्क्रिन बेन्चटप र मोड्युलर कन्फिगरेसनहरूलाई समर्थन गर्दछ। फाइबर सेन्सिङ र मेडिकल इमेजिङको लागि उपयुक्त। कृपया अन्त-अनुहार जलनबाट बच्नको लागि सधैं शक्ति बिना फाइबर जडान/विच्छेद गर्नुहोस्।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
||
|
सञ्चालन तरंगदैर्ध्य |
nm |
840 |
±२० |
||
|
आउटपुट शक्ति |
mW |
न्यूनतम १० |
840nm |
||
|
-3dB ब्यान्डविथ |
nm |
न्यूनतम ४० |
टाइप गर्नुहोस्। ४५ |
- |
|
|
अल्पकालीन स्थिरता |
dB |
≤±०.०२/१५ मिनेट |
|
||
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 घण्टा |
|
||
|
अप्टिकल आइसोलेटर |
dB |
बिना |
मोड्युल |
||
|
पिगटेल फाइबर |
- |
Hi780 वा PM850 |
एफसी/एपीसी |
||
|
संचार इन्टरफेस |
- |
टच स्क्रिन/DB9 महिला (RS485) |
बेन्चटप |
||
|
- |
DB9 महिला (RS485) |
मोड्युल |
|||
|
विद्युत आपूर्ति |
- |
AC 110~240V, <30W |
बेन्चटप |
||
|
- |
5VDC वा 12VDC, <15W |
मोड्युल |
|||
|
आयामहरू |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
||
|
mm |
७०(W)×90(D)×18(H) |
मोड्युल |
|||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
||
|
परिचालन आर्द्रता |
% |
०~७०% |
|
||
कम वर्णक्रमीय लहर; l
समतल स्पेक्ट्रम;
DB9 महिला(RS485) सजिलो एकीकरणका लागि सञ्चार;
अनुकूलित उत्पादन शक्ति र फाइबर प्रकार।
अप्टिकल फाइबर सेन्सिङ;
मेडिकल इमेजिङ;
अप्टिकल कोहेरेन्स टोमोग्राफी (OCT)।

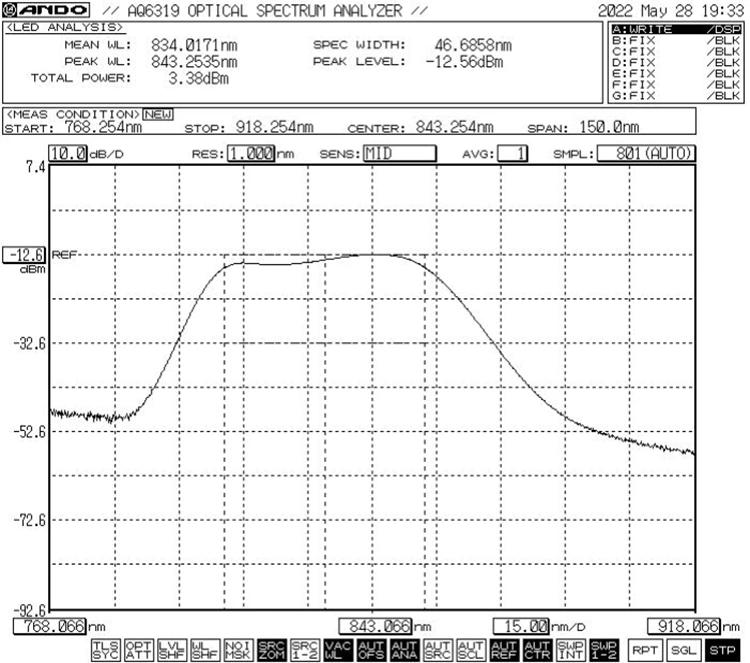

विशिष्ट स्पेक्ट्रम: -3dB ब्यान्डविथ न्यूनतम.40nm/ Typ.45nm
आयाम (मिमी)
|
|

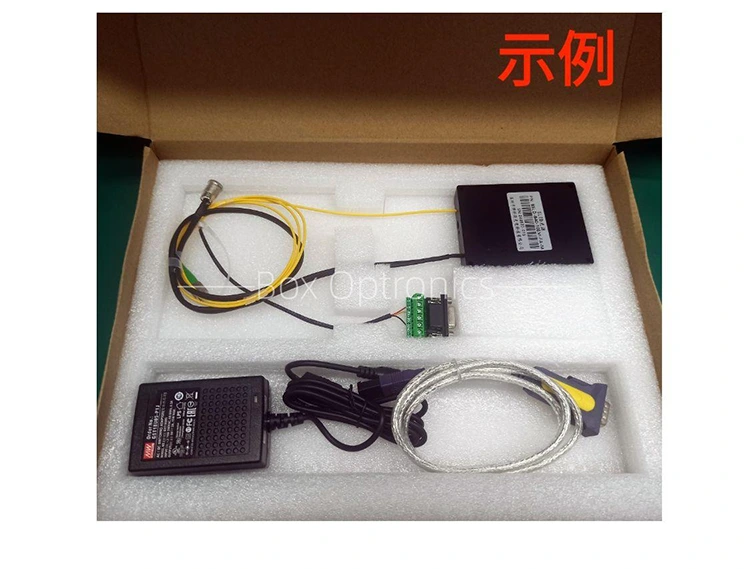

सामानहरू |
मात्रा |
|
1 |
SLED प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
हरियो पोर्ट केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पादन परीक्षण रिपोर्ट |
1 |
चरण १। अनप्याकिङ: एसेम्बली गर्नु अघि, SLED प्रकाश स्रोत मोड्युल, USB डाटा केबल, हरियो पोर्ट केबल, पावर एडाप्टर, परीक्षण रिपोर्ट, आदि सहित सबै सामानहरू पूरा छन् कि छैनन् जाँच गर्नुहोस्।
चरण २। बिजुली आपूर्ति: DC स्विचिंग पावर सप्लाई वा एक विनियमित बिजुली आपूर्तिमा जडान गरिएको छ जसले तिनीहरूको बिजुली आपूर्ति आवश्यकताहरू पूरा गर्दछ। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (स्थानीय भोल्टेज मापदण्ड अनुसार पावर एडाप्टर आपूर्ति।)
चरण ३। आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टर वा फ्ल्यान्जमा डस्ट क्याप खोल्नुहोस्, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा विभाजन गर्नुहोस् कि त्यहाँ कुनै प्रदूषण र क्षति नभएको पुष्टि गरेपछि परीक्षण गर्न सकिन्छ।
Setp4। होस्ट कम्प्युटरमा जडान गर्नुहोस्: 840nm 10mW 40nm SLD ब्रोडब्यान्ड लाइट स्रोत र कम्प्युटर जडान गर्न ग्रीन पोर्ट केबल र USB-RS485 DB9 डाटा केबल प्रयोग गर्नुहोस्; कम्प्युटरले पहिले USB-RS485 सिरियल पोर्ट डाटा केबल पहिचान गर्न समर्पित सिरियल पोर्ट ड्राइभर स्थापना गर्नुपर्छ, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान र सञ्चार गर्न सकिँदैन। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।

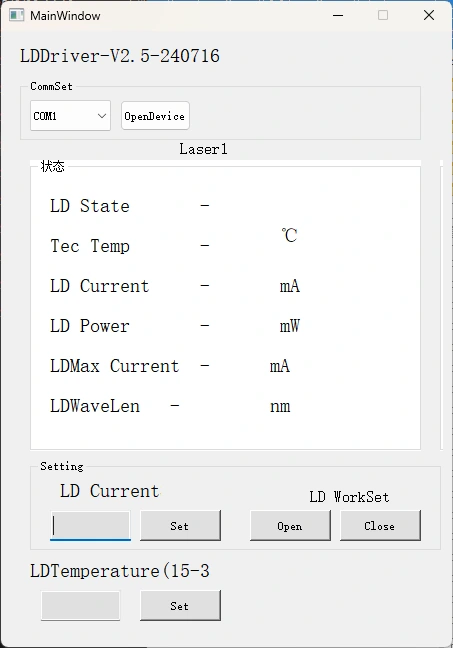

चरण ५। नियन्त्रण सफ्टवेयर: Box Optronics ले 840nm 10mW 40nm SLD ब्रॉडब्यान्ड लाइट स्रोतको LD वर्तमान र LD तापमान नियन्त्रण गर्न सिरियल आदेश वा PC सफ्टवेयर प्रदान गर्दछ। सही पोर्ट छान्नुहोस्, वर्तमान र तापमान सेट गर्नुहोस्, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, प्रारम्भिक अपरेशनमा ड्राइभ करन्टलाई बिस्तारै र्याम्प गर्नुहोस्। तुरुन्तै पूर्ण करेन्ट लागू नगर्नुहोस्।)
चरण 6। प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र फाइबर जडान विच्छेद गर्नुहोस्।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
-3dB ब्यान्डविथ |
फाइबर प्रकार |
आयाम |
भोल्टेज |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-एक्स |
(X) |
|
SLD प्रकाश स्रोत |
८४०:८४० एनएम |
10:10mW |
४:४०nm |
SM:Hi780 PM:PM850 |
M: मोड्युल B: बेन्चटप |
पूर्वनिर्धारित: 5VDC H:12VDC |
उदाहरण: BSLD-840-104SM-FA-M
(अर्डर जानकारी: 840nm 10mW 40nm SLD ब्रॉडब्यान्ड लाइट स्रोत, SM Hi780 फाइबर, FC/APC कनेक्टर, मोड्युल प्याकेज, 5VDC पावर सप्लाई)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
(३) अन्य
भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन: 10 काम दिन। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद: 3-5 कार्य दिनहरू।
आउटपुटको छेउमा फाइबर अप्टिक कनेक्टरहरू बारम्बार सम्मिलित गर्न वा हटाउन सिफारिस गरिँदैन, धुलो प्रदूषणलाई रोक्नको लागि-जसले बढ्दो सम्मिलन नोक्सान निम्त्याउन सक्छ—वा फाइबर कनेक्टरको छेउको अनुहारहरू जल्न सक्छ।
लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र जडान गर्नुअघि फाइबर एन्ड-फेस डिटेक्टरद्वारा निरीक्षण गर्नुहोस्। अन्त-अनुहार जलनबाट बच्न पावर बिना नै फाइबरहरू जडान/विच्छेद गर्नुहोस्। फाइबर अप्टिक कनेक्टरहरू धुलो टोपीले ढाकिएको हुनुपर्छ।
यदि आउटपुट फाइबरलाई अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यो फ्युजन स्प्लिसर प्रयोग गर्न सिफारिस गरिन्छ।
कृपया नमी, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; सुक्खा ठाउँमा भण्डार गर्नुहोस्।
वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
नि: शुल्क वारेन्टीबाट बहिष्कार:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
