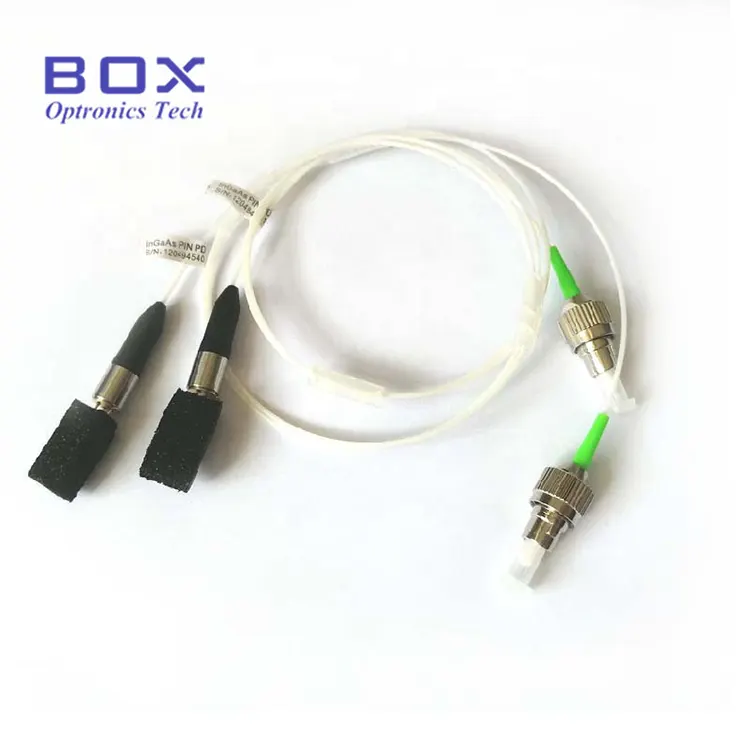

Coaxial Pigtailed InGaAs PIN फोटोडियोड डिटेक्टर 1100-1650nm को स्पेक्ट्रल प्रतिक्रिया दायरा भएको अप्टिकल डिटेक्टर हो। यसले सामान्यतया प्रयोग हुने 1310nm र 1550nm तरंगदैर्ध्यमा उच्च उत्तरदायित्व प्रदान गर्दछ र फाइबर-अप्टिक संचार, CATV, सेन्सिङ, र परीक्षण र मापन अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। BPD-70P10B-FA मा 70um सक्रिय क्षेत्र र FC/APC कनेक्टरको साथ 1-मीटर फाइबर पिगटेल रहेको छ, र स्टकबाट उपलब्ध छ। अन्य सक्रिय-क्षेत्र, प्याकेज, फाइबर, कनेक्टर, र पिनआउट कन्फिगरेसनहरू OEM एकीकरणको लागि अनुकूलित छन्।
· फराकिलो स्पेक्ट्रल प्रतिक्रिया दायरा: 1100nm देखि 1650nm
· उच्च उत्तरदायित्व, कम गाढा वर्तमान, र कम जंक्शन क्षमता
· फराकिलो ब्यान्डविथ: 2.5GHz
· द्रुत वृद्धि/पतन समय: 0.3ns
· FC/APC वा अन्य कनेक्टरको साथ पिगटेल गरिएको फाइबर आउटपुट (रिसेप्टेकल विकल्प पनि उपलब्ध छ)
· CATV र फाइबर अप्टिक भिडियो प्रसारणको लागि एनालग अप्टिकल रिसीभरहरू
· ब्रोडब्यान्ड आरएफ-ओभर-फाइबर पत्ता लगाउने प्रणालीहरू
· ओटीडीआर सिग्नल पत्ता लगाउने सहित अप्टिकल परीक्षण र मापन उपकरण
· वितरित फाइबर अप्टिक सेन्सिङ, जस्तै वितरित ध्वनिक सेन्सिङ (DAS)
· EDFA, DWDM र लेजर प्रणालीहरूमा अप्टिकल पावर निगरानी
· फोटोनिक्स प्रयोगशाला अनुसन्धान र OEM प्रणाली एकीकरण
|
प्यारामिटर |
प्रतीक |
अवस्था |
मूल्याङ्कन |
एकाइ |
|
संतृप्ति अप्टिकल पावर |
PS |
CW |
5 |
mW |
|
फर्वार्ड वर्तमान |
IF |
CW |
१० (टाइप) |
mA |
|
उल्टो भोल्टेज |
VRPD |
CW |
30 |
V |
|
उल्टो वर्तमान |
IRPD |
CW |
5 |
mA |
|
सञ्चालन तापमान |
शीर्ष |
- |
-४० ~ +८५ |
°C |
|
भण्डारण तापमान |
TS |
- |
-४० ~ +८५ |
°C |
|
प्यारामिटर |
प्रतीक |
परीक्षण अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
तरंगदैर्ध्य दायरा |
λ |
- |
1100 |
- |
1650 |
nm |
|
उत्तरदायित्व @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
उत्तरदायित्व @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
अँध्यारो वर्तमान |
ID |
Vr = 5V |
- |
0.2 |
0.5 |
nA |
|
जंक्शन क्षमता |
C |
Vr=5V, f=1MHz, केस खुल्ला |
- |
0.6 |
0.75 |
pF |
|
उदय समय / पतन समय |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
ब्यान्डविथ (-3dB) |
BW |
Vr=5V, 50Ω लोड, नेतृत्व लम्बाइ=6mm, केस खुला |
2.5 |
- |
- |
GHz |
|
कम्पोजिट दोस्रो अर्डर बीट |
CSO |
- |
- |
-७० |
- |
dB |
|
समग्र तेस्रो अर्डर बीट |
CTB |
- |
- |
-८० |
- |
dB |
|
सञ्चालन भोल्टेज |
V |
- |
- |
-५ |
- |
V |
|
अप्टिकल रिटर्न हानि |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
उदाहरण: BPD-70P10B-FA (70m सक्रिय क्षेत्र, Pigtailed प्रकार, 1.0m फाइबर, Type B pinout, FC/APC कनेक्टर)
|
क्षेत्र |
कोड |
विवरण |
|
उत्पादन श्रृंखला |
BPD |
बक्स फोटोडियोड श्रृंखला |
|
सक्रिय क्षेत्र |
55 / 70 / 3H / अन्य |
५५ = φ५५μm; 70 = φ70μm; 3H = φ300μm; अन्य = प्रथा |
|
PD प्रकार |
P/R |
P = Pigtailed प्रकार; R = रिसेप्टेकल प्रकार |
|
फाइबर लम्बाइ |
05 / 10 / अन्य |
०५ = ०.५ मिटर; १० = १.० मिटर; अन्य = अनुकूलन लम्बाइ |
|
पिनआउट |
A / B / C / शून्य |
A = प्रकार A; B = प्रकार B; C = टाइप C |
|
कनेक्टर |
FA / SA / FC / SC / ST / अन्य |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; अन्य = प्रथा |
|
सामग्री |
शून्य / सी / एम / पी |
शून्य = पूर्वनिर्धारित; C = सिरेमिक; M = धातु; P = प्लास्टिक |
नोट: Pigtail लम्बाइ र निश्चित-कार्ड ढाँचा अनुकूलित गर्न सकिन्छ। उत्पादन संरचना, आकार, अप्टिकल प्यारामिटरहरू, र प्रक्रिया प्रविधि आवश्यकताहरू ग्राहक आवश्यकताहरू अनुसार डिजाइन गर्न सकिन्छ।
A: मुख्य भिन्नताहरू प्याकेज डिजाइन र प्रणाली एकीकरण हुन्। कोएक्सियल पिगटेल डिटेक्टरले InGaAs PIN फोटोडियोडलाई हर्मेटिक समाक्षीय प्याकेजमा फाइबर पिगटेलको साथ एकीकृत गर्दछ, प्रत्यक्ष फाइबर जडान र CATV रिसीभरहरू र अप्टिकल परीक्षण उपकरणहरू जस्ता अनुप्रयोगहरूको लागि उच्च-फ्रिक्वेन्सी प्रदर्शन प्रदान गर्दछ। TO5/TO46 फोटोडियोडहरूले मेटल-क्यान प्याकेजहरू अप्टिकल विन्डोहरूसँग प्रयोग गर्छन् र बाह्य अप्टिकल युग्मन आवश्यक पर्दछ, तिनीहरूलाई खाली ठाउँ पत्ता लगाउन र अप्टिकल पावर मापनको लागि थप उपयुक्त बनाउँछ।
A: pigtailed संस्करणमा प्रत्यक्ष अप्टिकल जडानको लागि स्थायी रूपमा संलग्न फाइबर छ, जबकि रिसेप्टेकल संस्करणले सुविधाजनक जडान र प्रतिस्थापनको लागि एक अलग गर्न मिल्ने फाइबर इन्टरफेस प्रदान गर्दछ। छनौट मुख्यतया प्रणाली एकीकरण आवश्यकताहरूमा निर्भर गर्दछ: पिगटेल प्याकेजहरू निश्चित OEM स्थापनाहरूको लागि उपयुक्त छन्, जबकि रिसेप्टेकल प्याकेजहरू परीक्षण र प्रयोगशाला उपकरणहरूको लागि सुविधाजनक छन्।
A: सक्रिय क्षेत्र व्यास तपाईंको अप्टिकल बीम आकार, युग्मन योजना, र लक्ष्य पत्ता लगाउने ब्यान्डविथको आधारमा छनोट गरिनुपर्छ। सानो सक्रिय क्षेत्र व्यासले कम जंक्शन क्यापेसिटन्स र उच्च गति प्रतिक्रिया दिन्छ, जबकि ठूला-क्षेत्र चिपहरूले उच्च अप्टिकल-कलेक्शन दक्षता र आराम पङ्क्तिबद्ध सहिष्णुता प्रदान गर्दछ। फाइबर युग्मित प्रणालीहरूको लागि, 70 um जस्ता मध्यम आकारका विकल्पहरूले ब्यान्डविथ र पङ्क्तिबद्ध अक्षांश बीच राम्रो व्यापार-अफ प्राप्त गर्न सक्छ।
· 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड
· 5mm InGaAs PIN फोटोडियोड TO5
· सिलिकन फोटोडियोड TO46
· C-ब्यान्ड एर्बियम-डोपेड फाइबर बूस्टर एम्पलीफायर
· फोटोडियोड ह्यान्डल गर्दा उचित ESD सुरक्षा प्रक्रियाहरू पालना गर्नुहोस्, किनकि InGaAs PIN फोटोडियोडहरू ESD-संवेदनशील यन्त्रहरू हुन्।
· फाइबर एन्ड-फेस वा अप्टिकल कनेक्टरलाई खाली औँलाले छुनु हुँदैन।
· डेटासिटमा निर्दिष्ट गरिएको निरपेक्ष अधिकतम मूल्याङ्कनहरू नाघ्नुहोस्।
· फाइबर पिगटेलमा अत्यधिक झुकाउने वा यान्त्रिक तनावबाट बच्नुहोस्।
