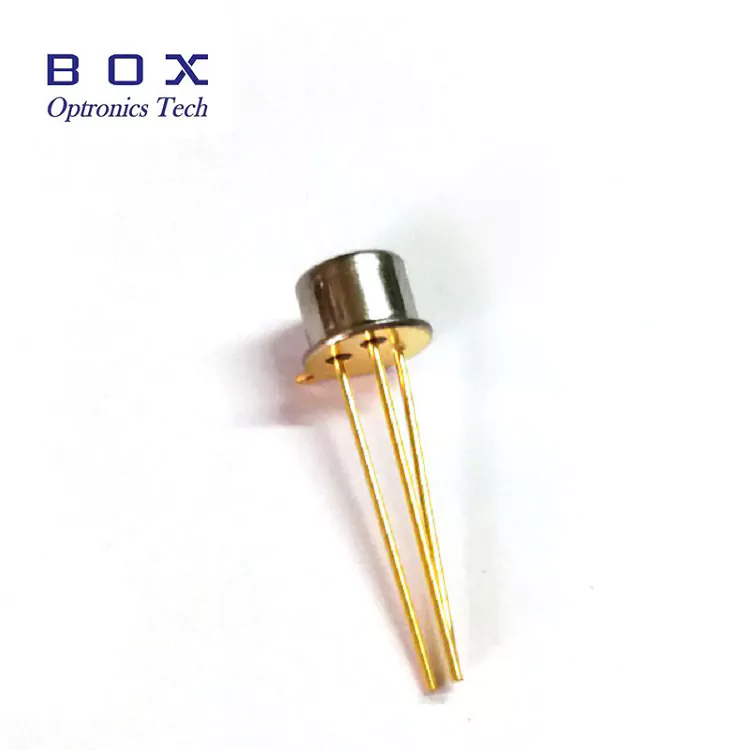

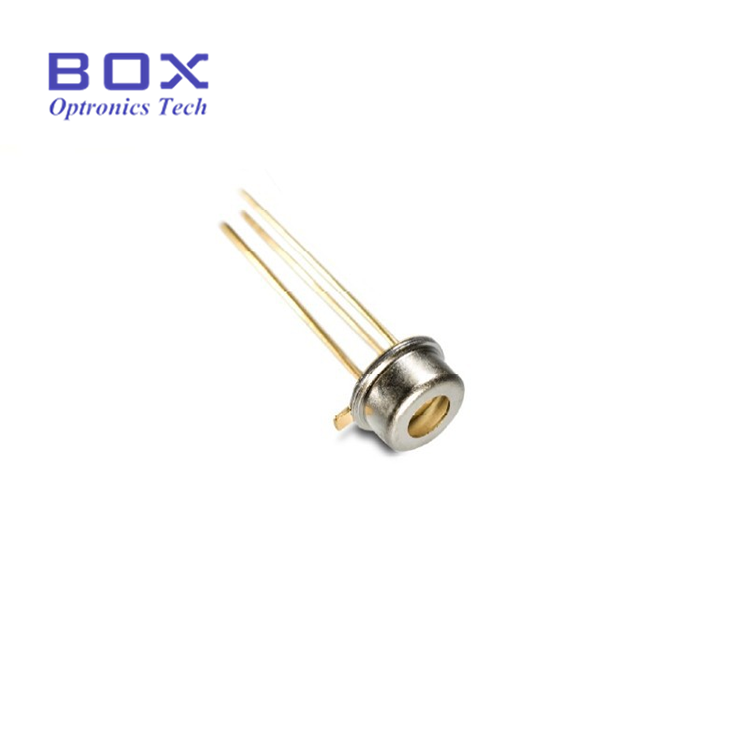

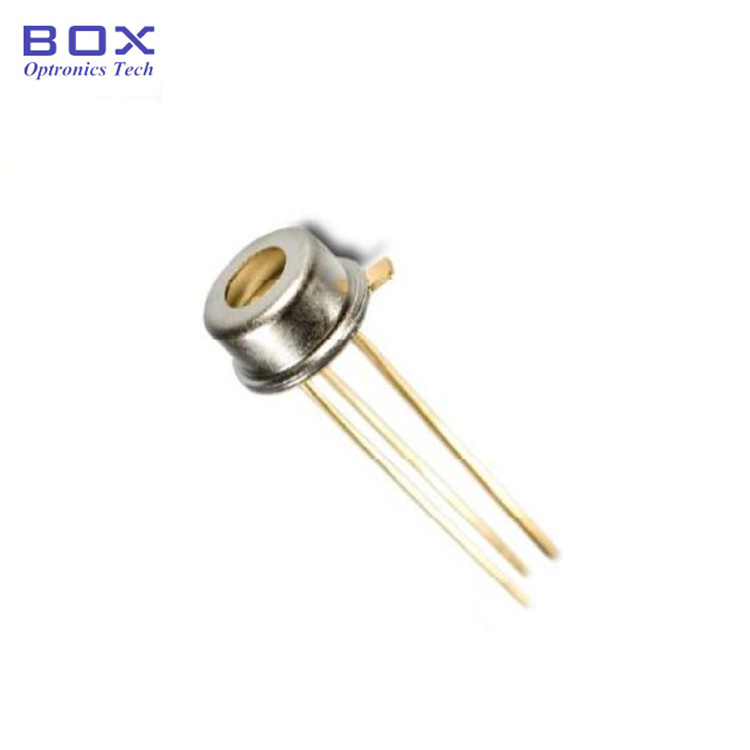

1mm InGaAs PIN फोटोडियोड TO46

Box Optronics ले 1mm InGaAs PIN Photodiode TO46 आपूर्ति गर्दछ, 900nm देखि 1650nm तरंगदैर्ध्य ब्यान्डमा उच्च-संवेदनशीलता नजिक-इन्फ्रारेड पत्ता लगाउनको लागि इन्जिनियर गरिएको। उच्च उत्तरदायित्व (1550nm मा टाइप 0.95A/W), कम गाढा वर्तमान, र कम क्यापेसिटन्स सुविधा। कम्प्याक्टमा राखिएको, हर्मेटिकली सील गरिएको TO46 धातुले फ्ल्याट विन्डोसँग प्याकेज गर्न सक्छ, फोटोडियोडले -40°C देखि +85°C सम्मको विस्तारित तापमान दायरामा भरपर्दो दीर्घकालीन सञ्चालन प्रदान गर्दछ। अप्टिकल पावर मिटरहरू, परीक्षण उपकरणहरू, र फाइबर अप्टिक सञ्चार प्रणालीहरूमा एकीकरणको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उत्पादन अवलोकन-1mm InGaAs PIN Photodiode TO46

Box Optronics बाट 1mm InGaAs PIN Photodiode (Model BPD-1STO46B-FW) एक उच्च-प्रदर्शन InGaAs फोटोडेटेक्टर हो जुन नजिकको इन्फ्रारेड (NIR) पत्ता लगाउने अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। PIN डायोड संरचनाको विशेषता राख्दै, यसले 900-1650nm तरंग लम्बाइ दायरामा घटना अप्टिकल पावरलाई उच्च रेखीयता र संवेदनशीलताको साथ समानुपातिक फोटोकरेन्टमा रूपान्तरण गर्दछ। 1mm व्यास सक्रिय क्षेत्र विशेषता। हर्मेटिक TO46 धातुमा प्याकेज गरिएको फ्ल्याट अप्टिकल विन्डोको साथ, फोटोडियोड मेकानिकली रूपमा बलियो छ, औद्योगिक र प्रयोगशाला अवस्थाहरूको मागमा स्थिर प्रदर्शन सुनिश्चित गर्दै। यी विशेषताहरूले यसलाई अप्टिकल पावर निगरानी, फाइबर अप्टिक परीक्षण मापन, लेजर पत्ता लगाउने, र NIR स्पेक्ट्रोस्कोपीको लागि उत्कृष्ट विकल्प बनाउँदछ।

मुख्य विशेषताहरू - 1mm InGaAs PIN Photodiode TO46

• सक्रिय क्षेत्र व्यास: कुशल प्रकाश सङ्कलनको लागि 1mm

• फराकिलो स्पेक्ट्रल प्रतिक्रिया दायरा: 900nm देखि 1650nm

• उच्च उत्तरदायित्व: 0.9A/W 1310nm मा सामान्य, 0.95A/W 1550nm मा

• अल्ट्रा-कम गाढा प्रवाह, कम जंक्शन क्यापेसिटन्स

• उच्च विश्वसनीयता र दीर्घकालीन स्थिरता

• हर्मेटिक TO46 फ्ल्याट-विन्डो मेटल प्याकेज

• सजिलो माउन्टको लागि मानक TO-CAN कन्फिगरेसन

विशिष्ट अनुप्रयोगहरू - 1mm InGaAs PIN फोटोडियोड TO46

• अप्टिकल पावर मिटर र अप्टिकल पावर मोनिटरिङ मोड्युलहरू

• फाइबर अप्टिक परीक्षण र मापन उपकरण

• टेलिकम प्रणालीहरूमा अप्टिकल सिग्नल पत्ता लगाउने र पावर निगरानी

• नजीक इन्फ्रारेड (NIR) स्पेक्ट्रोस्कोपी र विश्लेषणात्मक उपकरणहरू

• लेजर पावर निगरानी र नियन्त्रण प्रणाली

• अप्टिकल एटेन्युएटर क्यालिब्रेसन र विशेषता

• फोटोनिक्स प्रयोगशालाहरूमा अनुसन्धान र विकास

• अप्टिकल मोड्युल एकीकरण र फोटोनिक सबसिस्टम विकास

प्राविधिक विनिर्देशहरू - 1mm InGaAs PIN फोटोडियोड TO46

निरपेक्ष अधिकतम मूल्याङ्कन (TC = 25°C)

प्यारामिटर	प्रतीक	मूल्याङ्कन	एकाइ
उल्टो भोल्टेज	VRmax	20	V
अपरेटिङ केस तापमान	शीर्ष	-४० ~ +८५	°C
भण्डारण तापमान	TST	-५५ ~ +१२०	°C

इलेक्ट्रो-अप्टिकल विशेषताहरू (TC = 25°C)

प्यारामिटर	प्रतीक	परीक्षण अवस्था	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ
सक्रिय क्षेत्र व्यास	φ	-	-	1	-	mm
स्पेक्ट्रल दायरा	λ	-	900	-	1650	nm
उत्तरदायित्व @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
उत्तरदायित्व @ 1550nm	R	VR = -5V	-	0.95	-	A/W
अपरेटिङ रिभर्स भोल्टेज	VR	-	-	-५	-	V
अँध्यारो वर्तमान	आईडी	VR = -5V	-	1.5	5.0	nA
जंक्शन क्षमता	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB ब्यान्डविथ	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

उत्पादन विवरण - 1mm InGaAs PIN Photodiode TO46

InGaAs PIN Photodiode के हो?

एक InGaAs PIN फोटोडियोड एक उच्च-संवेदनशीलता सेमीकन्डक्टर डिटेक्टर हो जुन नजिकको इन्फ्रारेड (NIR) अप्टिकल पत्ता लगाउनको लागि डिजाइन गरिएको हो। P-I-N अर्धचालक संरचनामा आधारित, यसले उत्कृष्ट रेखीयता र स्थिरताको साथ घटना फोटोनहरूलाई फोटोकरेन्टमा रूपान्तरण गर्दछ।

900nm देखि 1700nm सम्म सञ्चालित, InGaAs फोटोडियोडहरूले अप्टिकल कम्युनिकेसन ब्यान्ड र SWIR क्षेत्रमा उच्च जवाफदेहिता प्रदान गर्दछ, जसले तिनीहरूलाई फाइबर अप्टिक परीक्षण, अप्टिकल पावर निगरानी, स्पेक्ट्रोस्कोपी र सेन्सिङ अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

1mm सक्रिय क्षेत्रले परिष्कृत प्रकाश सङ्कलन क्षमता र सुधारिएको युग्मन सहिष्णुता प्रदान गर्दछ, संवेदनशीलता, पङ्क्तिबद्ध लचिलोपन, र पत्ता लगाउने गति बीच उत्कृष्ट सन्तुलन प्रदान गर्दछ।

प्रदर्शन हाइलाइटहरू - 1mm InGaAs PIN Photodiode TO46

• उच्च उत्तरदायित्व र क्वान्टम दक्षता

• अल्ट्रा-लो डार्क करेन्ट

• कम क्षमता र छिटो प्रतिक्रिया

• वाइड स्पेक्ट्रल कभरेज

• हर्मेटिक TO46 प्याकेज

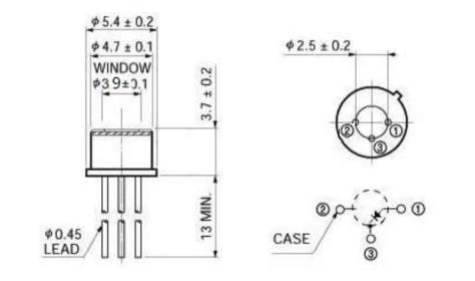

प्याकेज आयाम र पिन परिभाषा - 1mm InGaAs PIN Photodiode TO46

प्याकेज प्रकार: TO46 हर्मेटिक मेटल क्यान, फ्ल्याट विन्डो (TO-CAN 3-पिन)

क्यान व्यास: φ5.4 ± 0.2mm (बाह्य), φ4.7 ± 0.1mm (भित्री)

विन्डो व्यास: φ3.9 ± 0.1mm

पिन कन्फिगरेसन (तल दृश्य): पिन १ = एनोड (पी-साइड), पिन २ = केस (जीएनडी), पिन ३ = क्याथोड (एन-साइड)

आदेश जानकारी

मोडेल नामकरण

BPD - X X TO XX - X - X

उदाहरण: BPD-1STO46B-FW

क्षेत्र	कोड	विवरण
उत्पादन श्रृंखला	BPD	बक्स फोटोडियोड श्रृंखला
सक्रिय क्षेत्र आकार	१ एस	1S = 1mm व्यास (2S=2mm, 3S=3mm, 5S=5mm)
प्याकेज प्रकार	TO46	TO46 = TO46 प्याकेज (TO5=TO5)
पिन प्रकार	B	B =B प्रकार पिन-आउट
विन्डोको प्रकार	FW	FW = समतल विन्डो

डाटाशीट-1mm InGaAs PIN फोटोडियोड TO46

डाटाशीट

नेतृत्व समय

• मानक एकाइहरू (इन-स्टक मोडेलहरू): ३ ~ ५ कार्य दिनहरू

• मानक उत्पादन: १० ~ १५ कार्य दिनहरू

• भोल्यूम अर्डरहरू: उत्पादन तालिकाको लागि कृपया सम्पर्क गर्नुहोस्

• अन्तर्राष्ट्रिय ढुवानी: ~5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

• द्रुत सेवा: अनुरोधमा उपलब्ध

अपरेशन नोट्स र ह्यान्डलिङ-1mm InGaAs PIN Photodiode TO46

• फोटोडियोडहरू इलेक्ट्रोस्टेटिक डिस्चार्ज (ESD) संवेदनशील यन्त्रहरू हुन् — सधैं उचित ESD सुरक्षा प्रयोग गर्नुहोस्

• प्रदूषण र ESD क्षति हुनबाट जोगाउन नाङ्गो औंलाहरूले सिसाहरूलाई सीधै छुनु हुँदैन

• इलेक्ट्रोस्टेटिक डिस्चार्ज क्षतिबाट बच्न प्रयोग नगरिएका यन्त्रहरू ESD-सुरक्षित प्याकेजिङ वा कन्डक्टिभ ट्रेहरूमा भण्डार गर्नुहोस्
